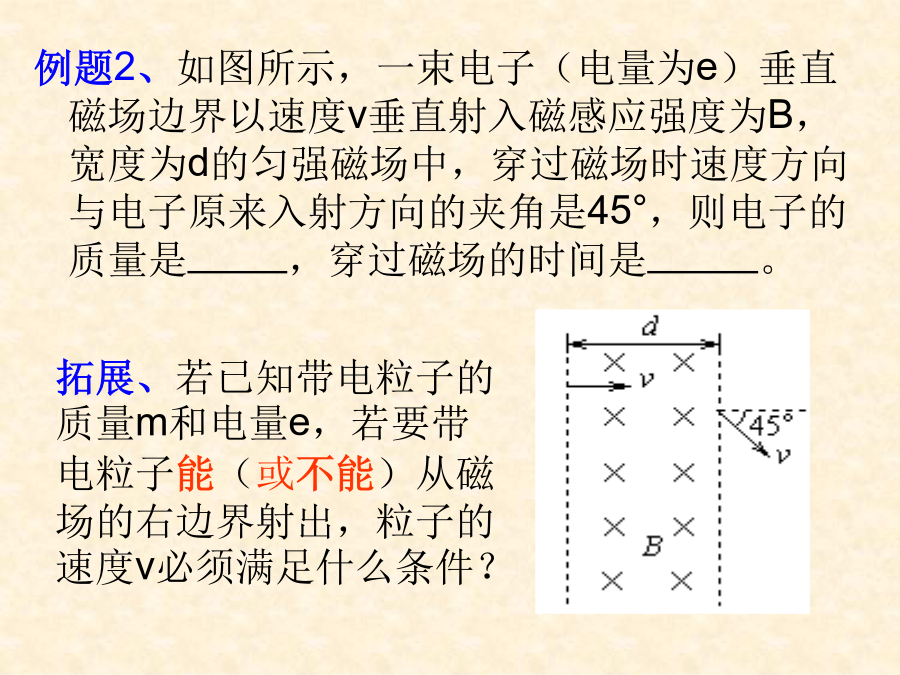

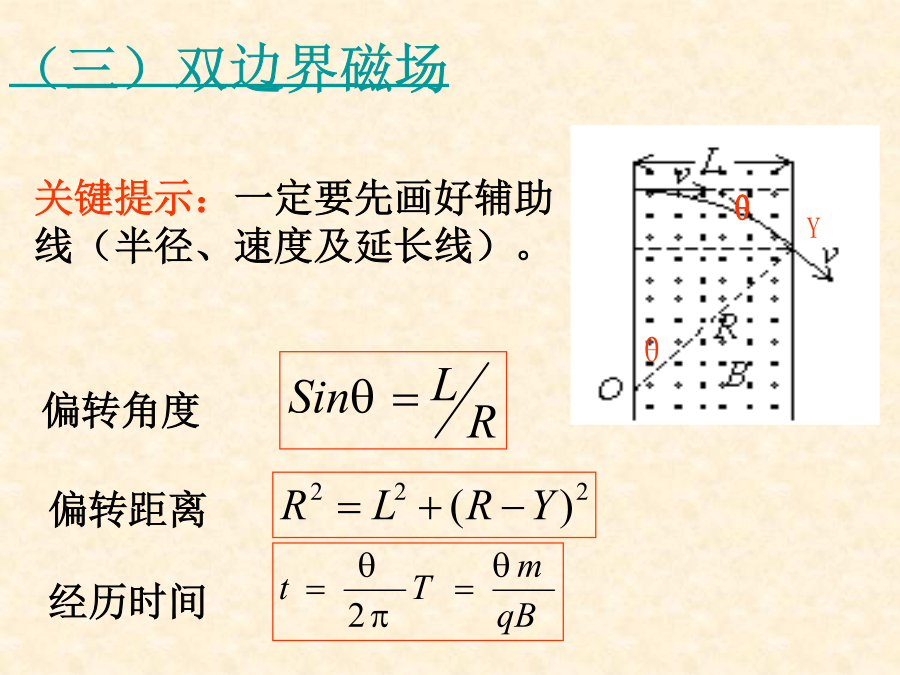

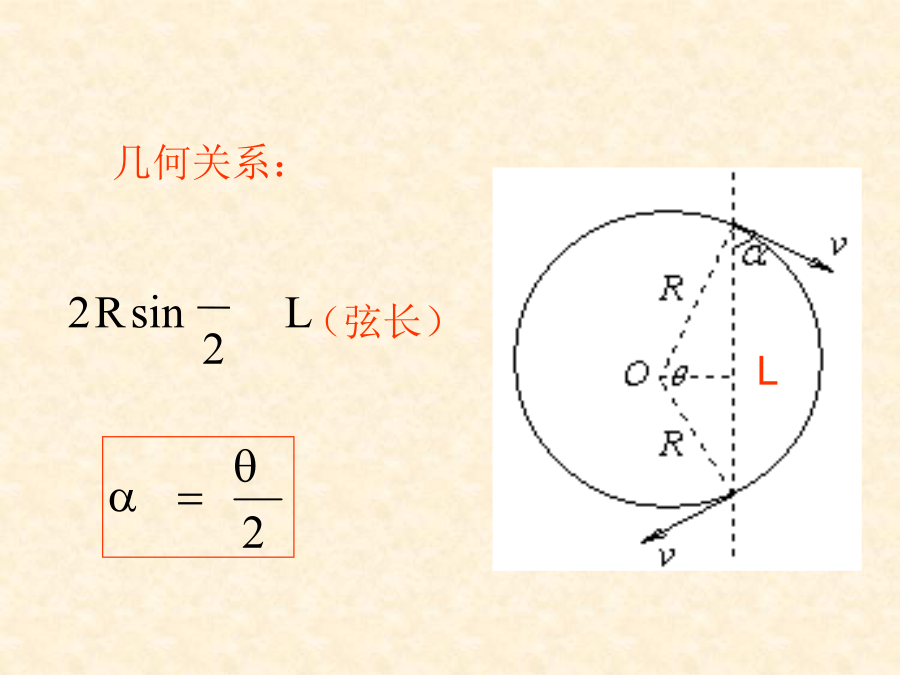

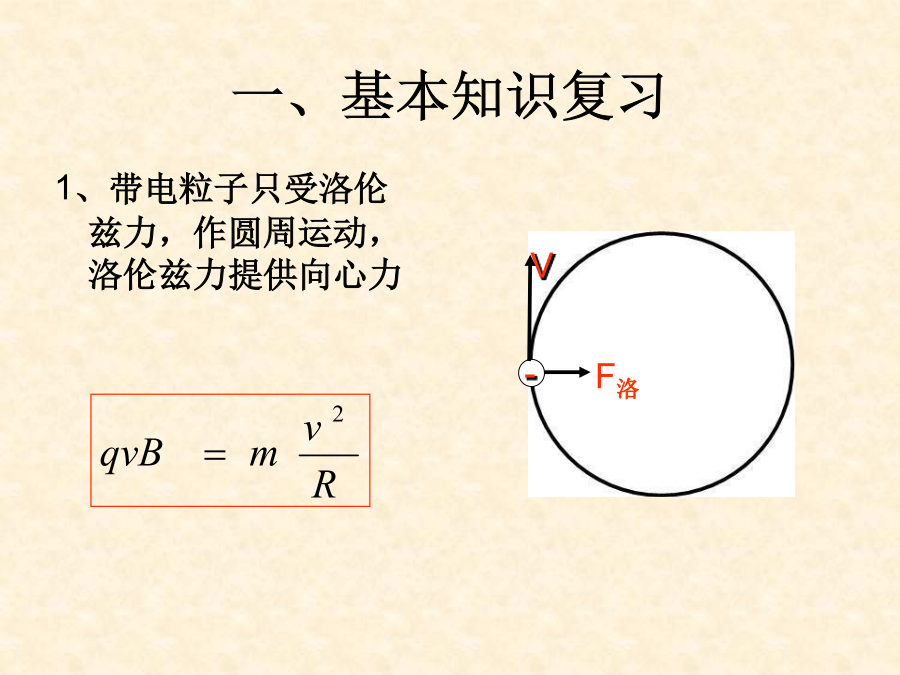

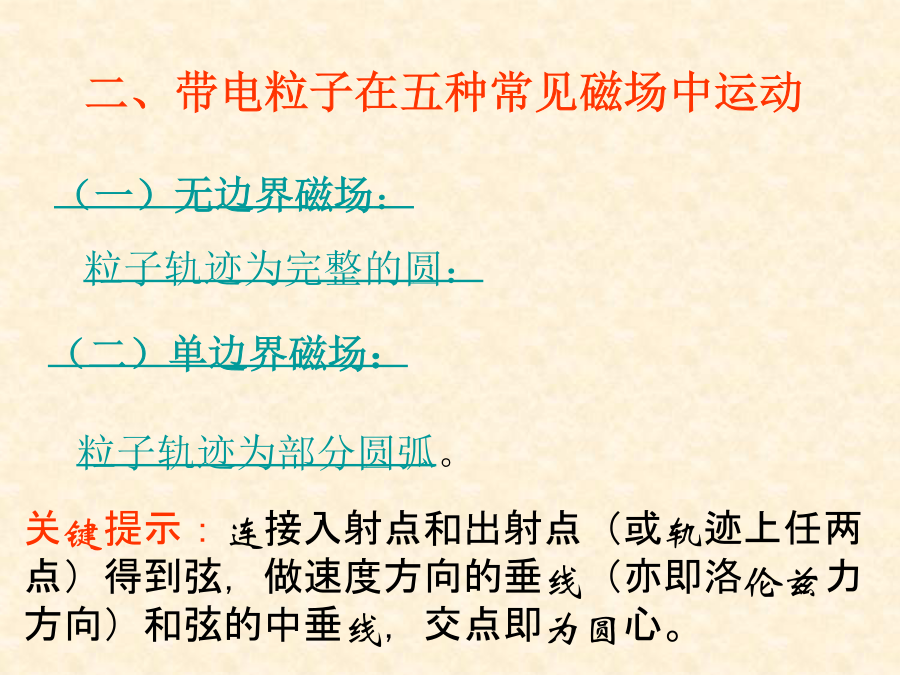

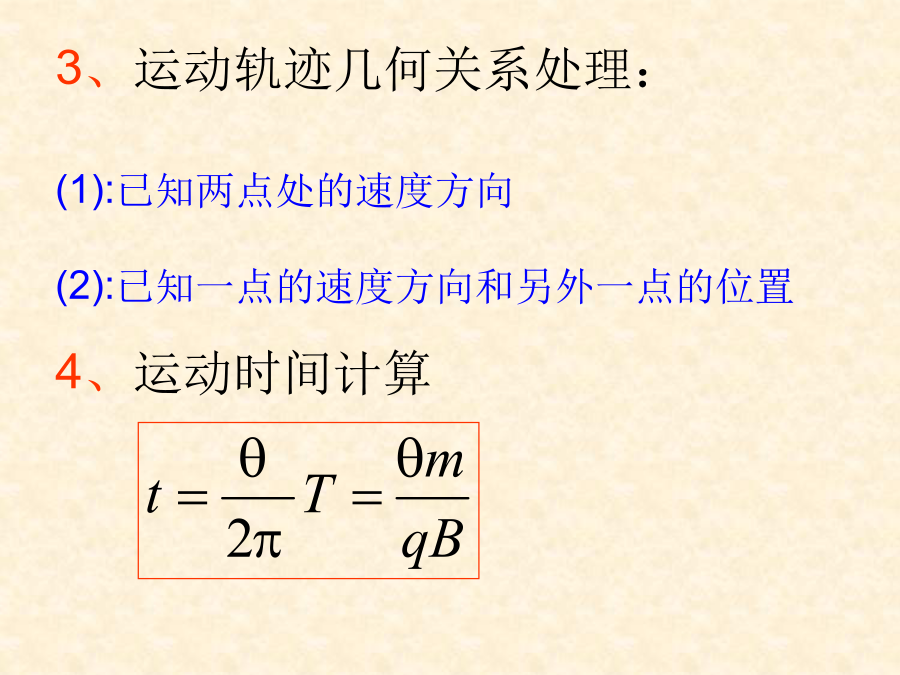

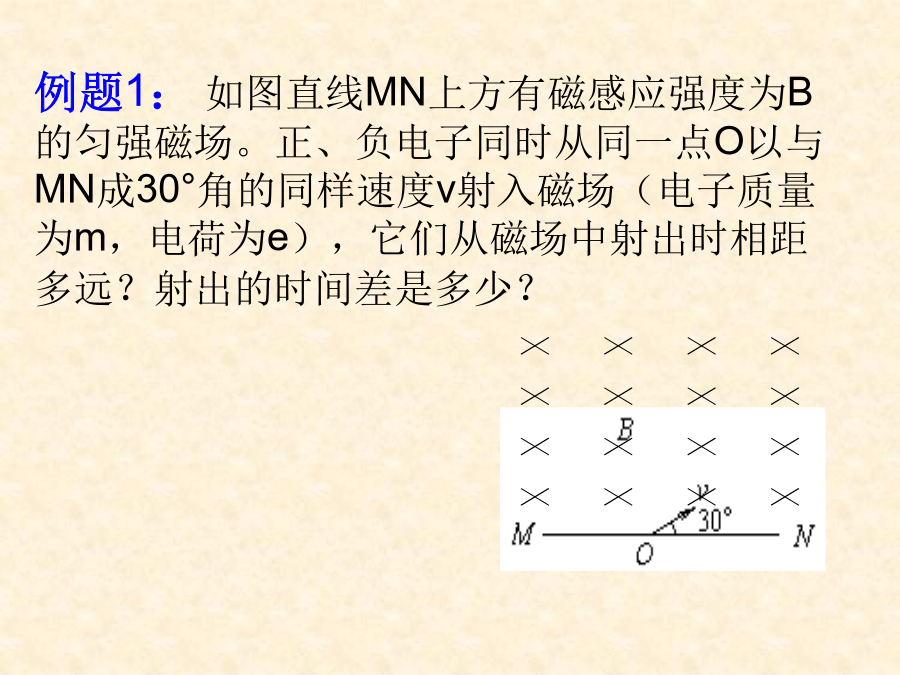

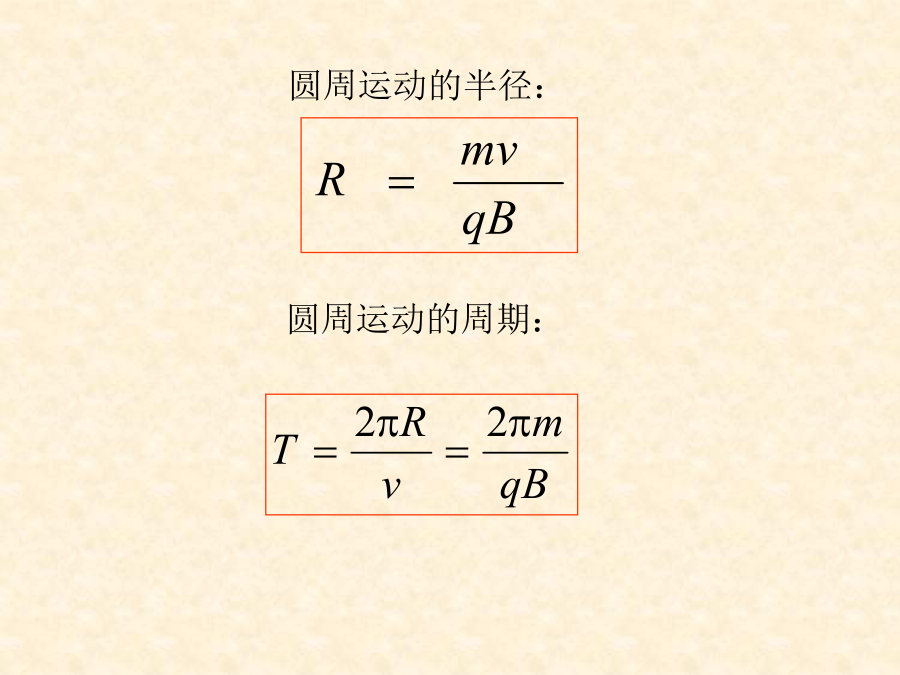

带电粒子在磁场中的运动一、基本知识复习圆周运动的半径：3、运动轨迹几何关系处理：二、带电粒子在五种常见磁场中运动例题1：如图直线MN上方有磁感应强度为B的匀强磁场。正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？（三）双边界磁场例题2、如图所示，一束电子（电量为e）垂直磁场边界以速度v垂直射入磁感应强度为B，宽度为d的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角是45°，则电子的质量是，穿过磁场的时间是。（四）矩形界磁场［拓展］此题也可以问，能使粒子打在极板上，可采用的办法是……例4（2000全国）如图所示，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a、b、c和d，外筒的外半径为r，在圆筒之外的足够大区域中有平行于轴线方向的均匀磁场，磁感强度的大小为B。在两极间加上电压，使两圆筒之间的区域内有沿半径向外的电场。一质量为m、带电量为＋q的粒子，从紧靠内筒且正对狭缝a的S点出发，初速为零。如果该粒子经过一段时间的运动之后恰好又回到出发点S，则两电极之间的电压U应是多少？（不计重力，整个装置在真空中）通过本专题的学习，你有何感受？对粒子在磁场中的运动问题是否有了一个清晰的思路和方法？请在学案后面写出学后感，并把你的体会讲给其他同学听。1．一个负离子，质量为m，电量大小为q，以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图所示。磁感应强度B的方向与离子的运动方向垂直，并垂直于图中纸面向里。（1）求离子进入磁场后到达屏S上时的位置与O点的距离。（2）如果离子进入磁场后经过时间t到达位置P，试写出直线OP与离子入射方向之间的夹角θ跟t的关系式。2．如图所示，一个质量为m、电量为q的正离子，从A点正对着圆心O以速度v射入半径为R的绝缘圆筒中。圆筒内存在垂直纸面向里的匀强磁场，磁感应强度的大小为B。要使带电粒子与圆筒内壁碰撞多次后仍从A点射出，求正离子在磁场中运动的时间t。设粒子与圆筒内壁碰撞时无能量和电量损失，不计粒子的重力。3．一个质量为m电荷量为q的带电粒子从x轴上的P（a，0）点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求匀强磁场的磁感应强度B和射出点的坐标。4．电子自静止开始经M、N板间（两板间的电压为u）的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图所示.求匀强磁场的磁感应强度.（已知电子的质量为m，电量为e）5．如图所示，在y＜0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸里，磁感应强度为B.一带负电的粒子（质量为m、电荷量为q）以速度v0从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ.求：（1）该粒子射出磁场的位置；（2）该粒子在磁场中运动的时间.（粒子所受重力不计）再见
