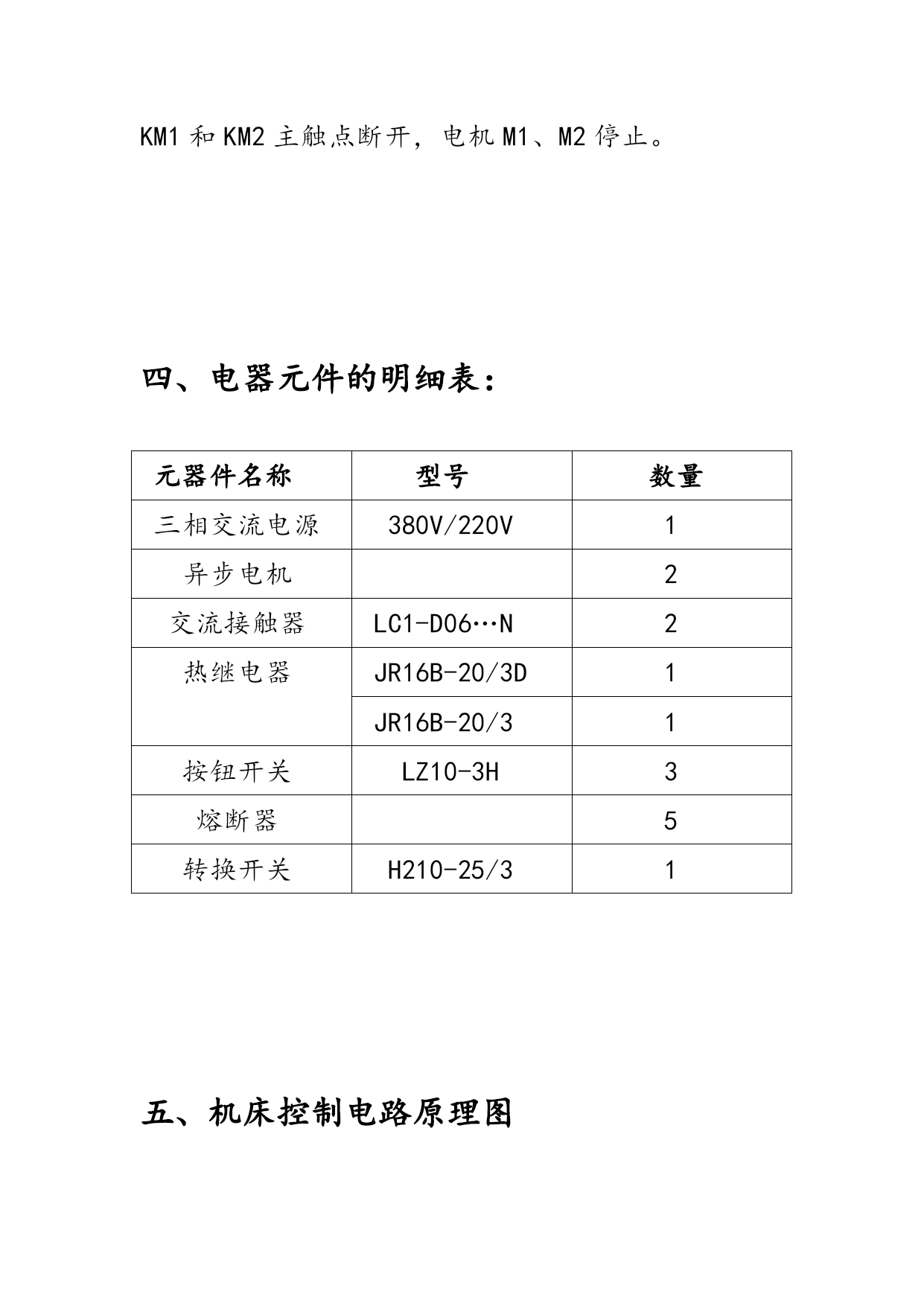

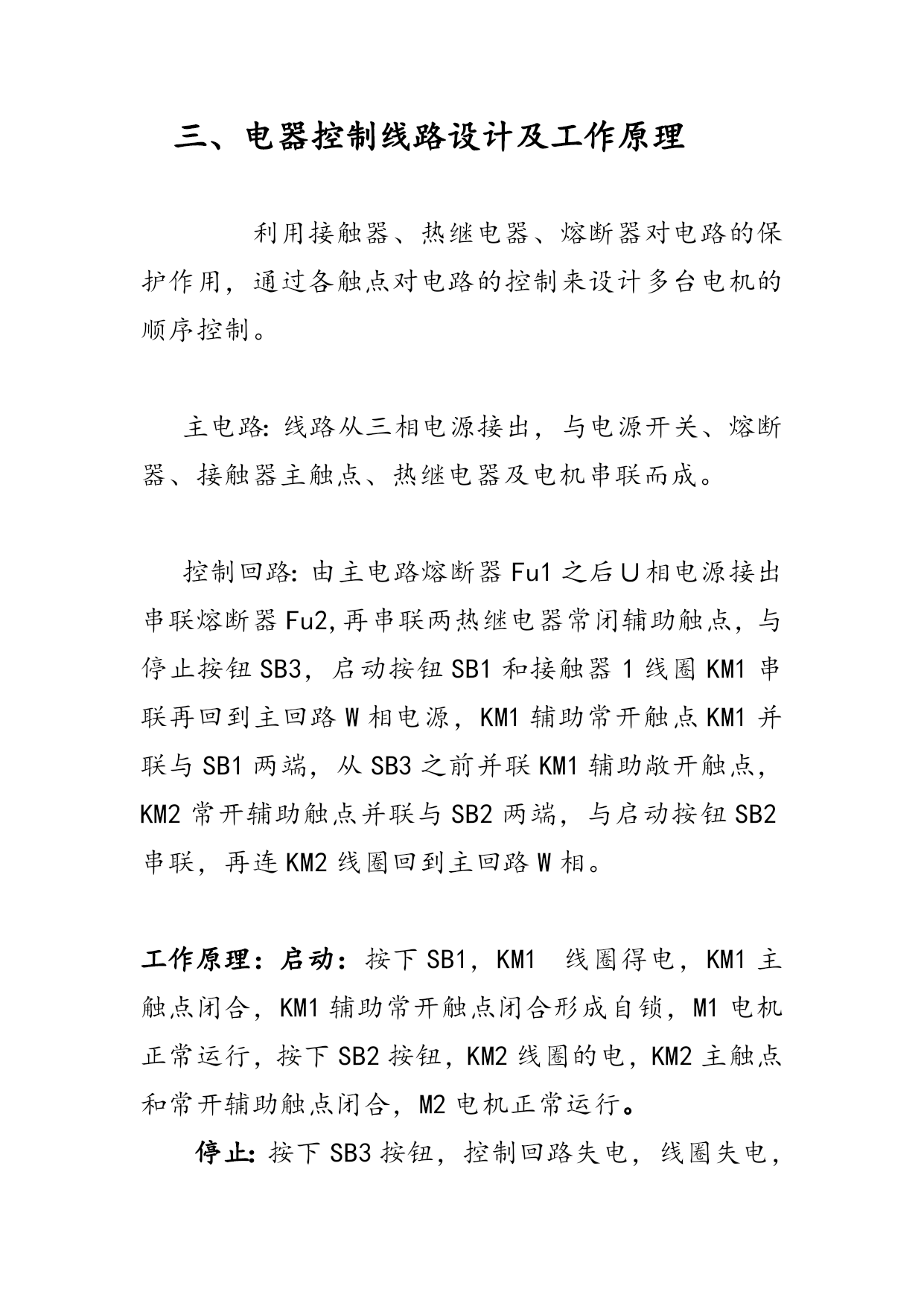

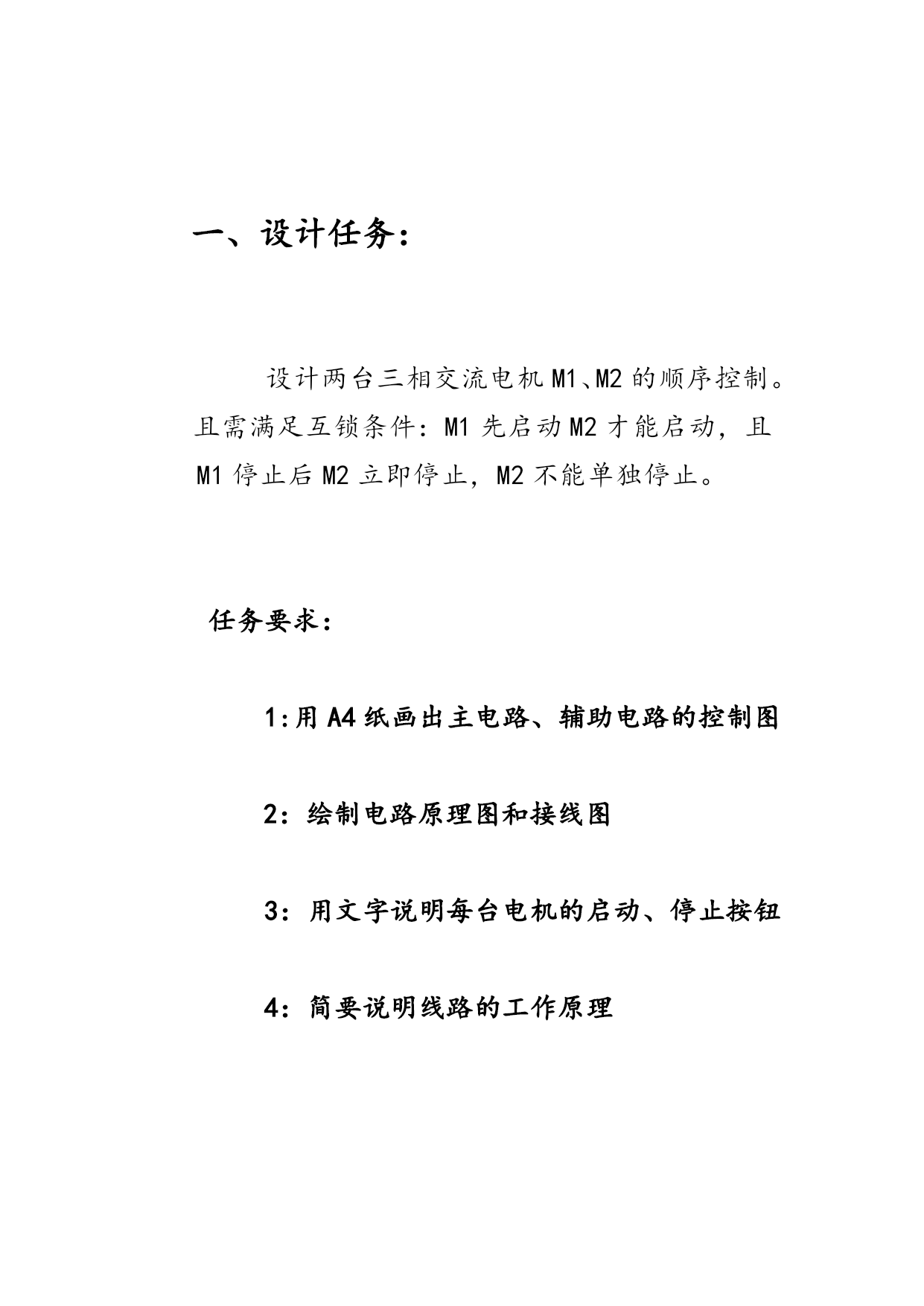

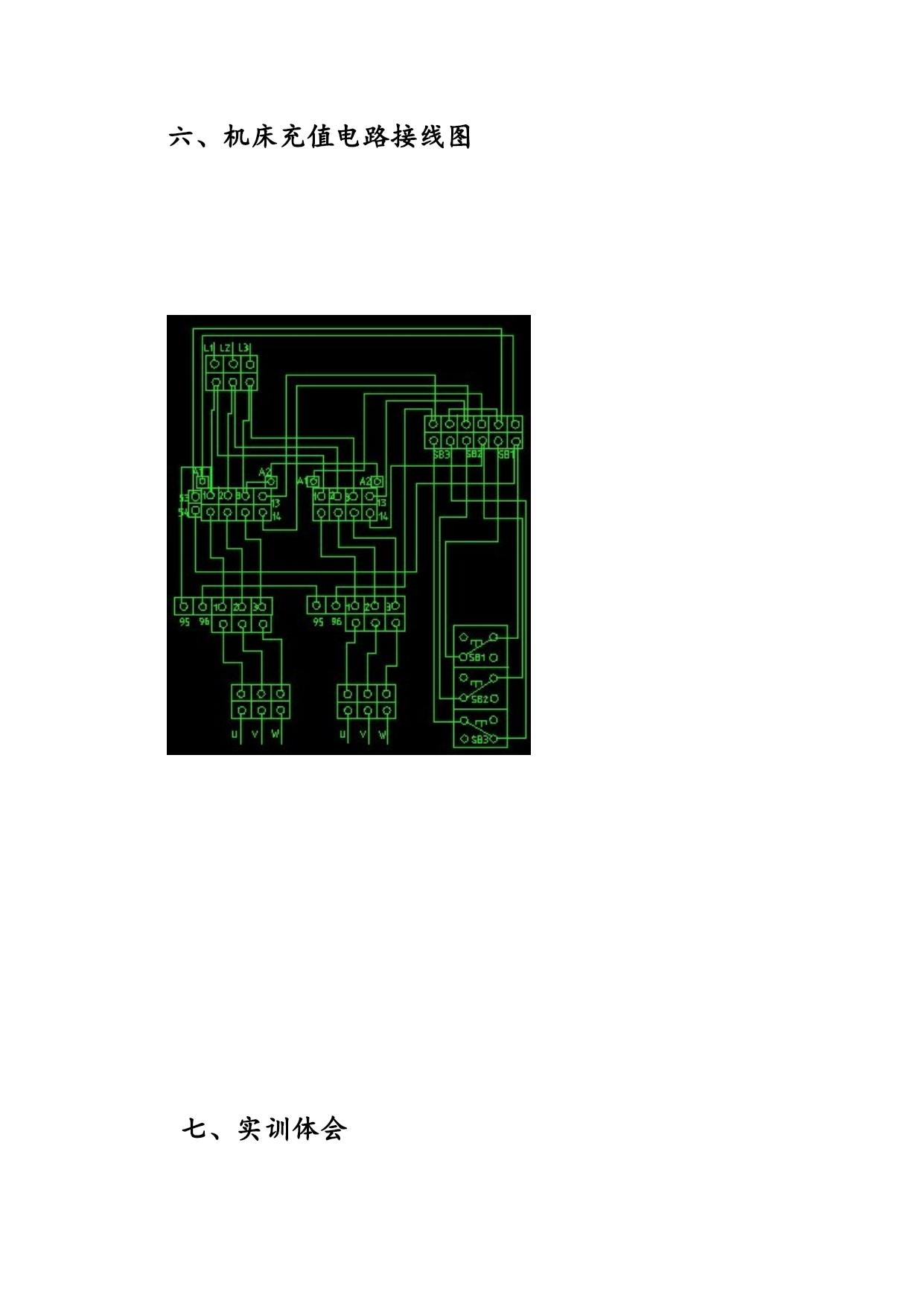

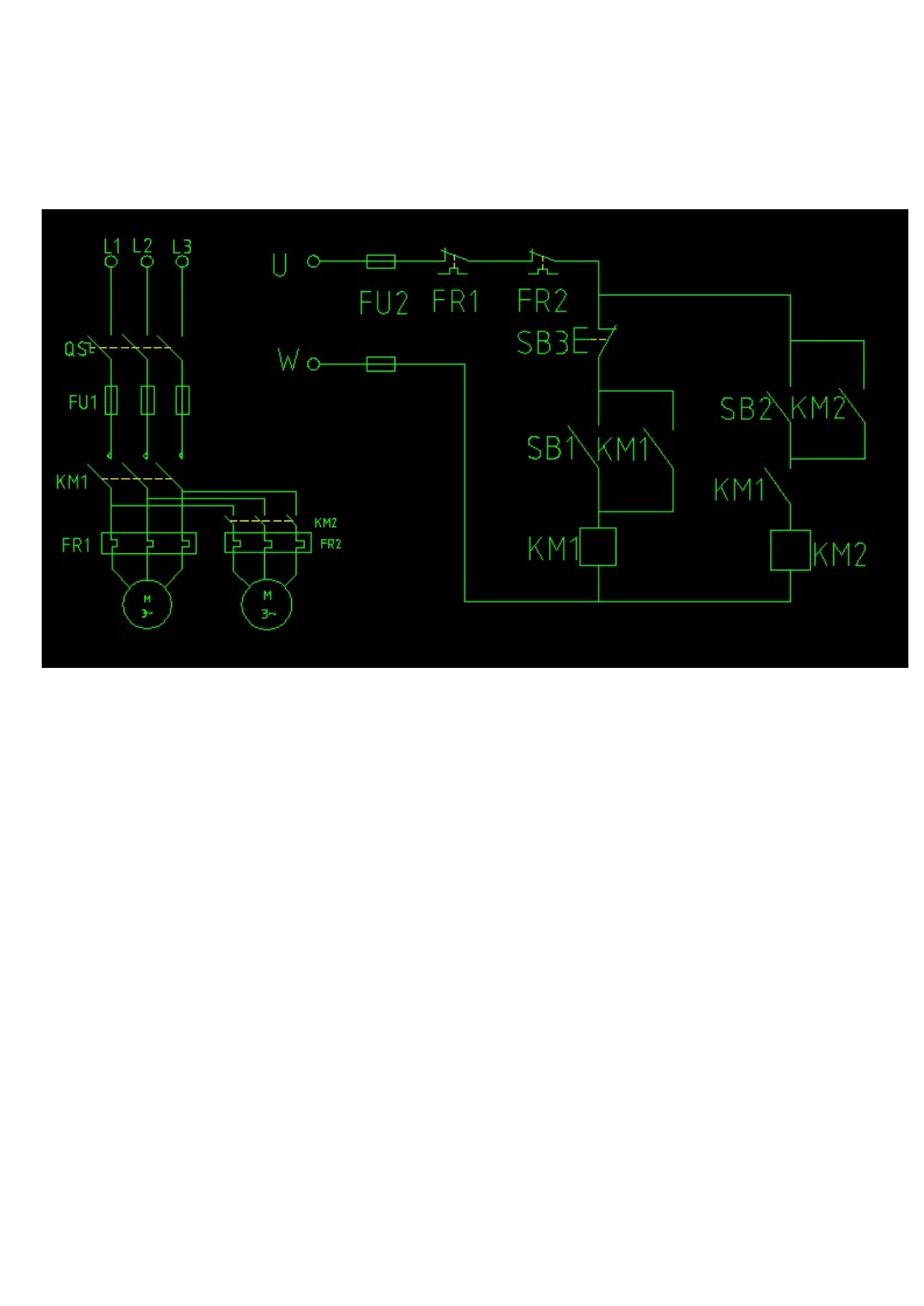

成都航空职业技术学院实验报告（２０１１～２０１２学年第二学期）课程名称：电工电子技术基础指导教师：梁颖系别：汽车工程系专业：汽车制造与装配班级：511342班学号：110909学生姓名：魏星完成时间：2012年4月24日一、设计任务：设计两台三相交流电机M1、M2的顺序控制。且需满足互锁条件：M1先启动M2才能启动，且M1停止后M2立即停止，M2不能单独停止。任务要求：1:用A4纸画出主电路、辅助电路的控制图2：绘制电路原理图和接线图3：用文字说明每台电机的启动、停止按钮4：简要说明线路的工作原理二、设计总体方案：三、电器控制线路设计及工作原理利用接触器、热继电器、熔断器对电路的保护作用，通过各触点对电路的控制来设计多台电机的顺序控制。主电路：线路从三相电源接出，与电源开关、熔断器、接触器主触点、热继电器及电机串联而成。控制回路：由主电路熔断器Fu1之后Ｕ相电源接出串联熔断器Fu2,再串联两热继电器常闭辅助触点，与停止按钮SB3，启动按钮SB1和接触器1线圈KM1串联再回到主回路W相电源，KM1辅助常开触点KM1并联与SB1两端，从SB3之前并联KM1辅助敞开触点，KM2常开辅助触点并联与SB2两端，与启动按钮SB2串联，再连KM2线圈回到主回路W相。工作原理：启动：按下SB1，KM1线圈得电，KM1主触点闭合，KM1辅助常开触点闭合形成自锁，M1电机正常运行，按下SB2按钮，KM2线圈的电，KM2主触点和常开辅助触点闭合，M2电机正常运行。停止：按下SB3按钮，控制回路失电，线圈失电，KM1和KM2主触点断开，电机M1、M2停止。四、电器元件的明细表：元器件名称型号数量三相交流电源380V/220V1异步电机2交流接触器LC1-D06…N2热继电器JR16B-20/3D1JR16B-20/31按钮开关LZ10-3H3熔断器5转换开关H210-25/31五、机床控制电路原理图六、机床充值电路接线图七、实训体会
