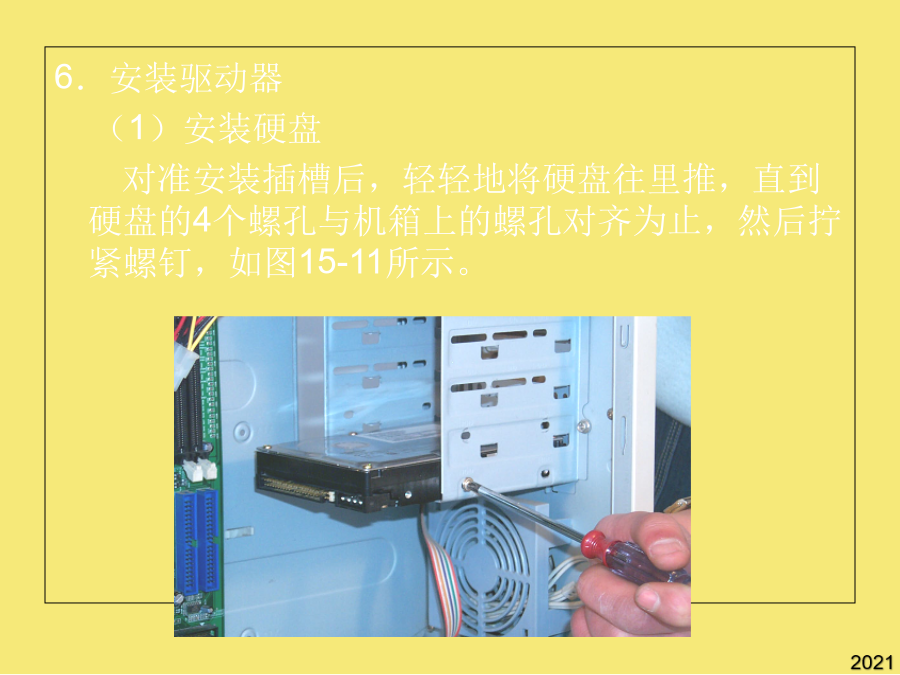

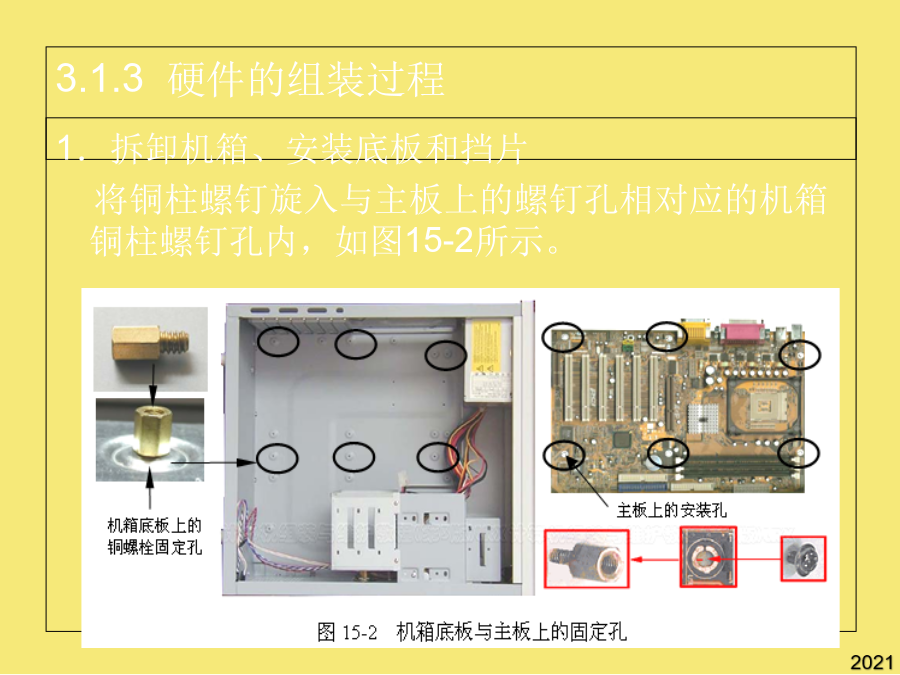

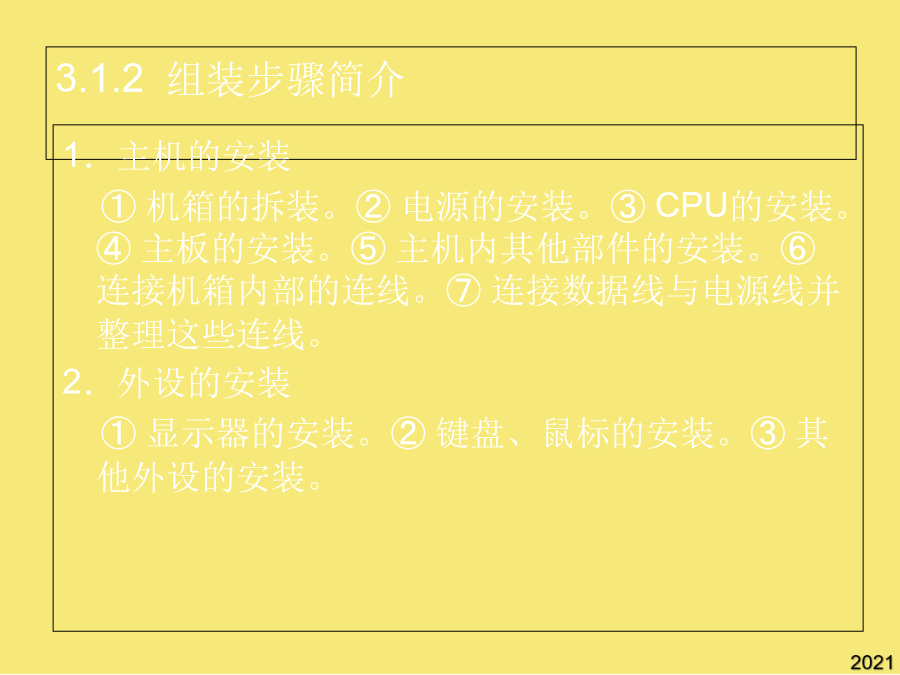

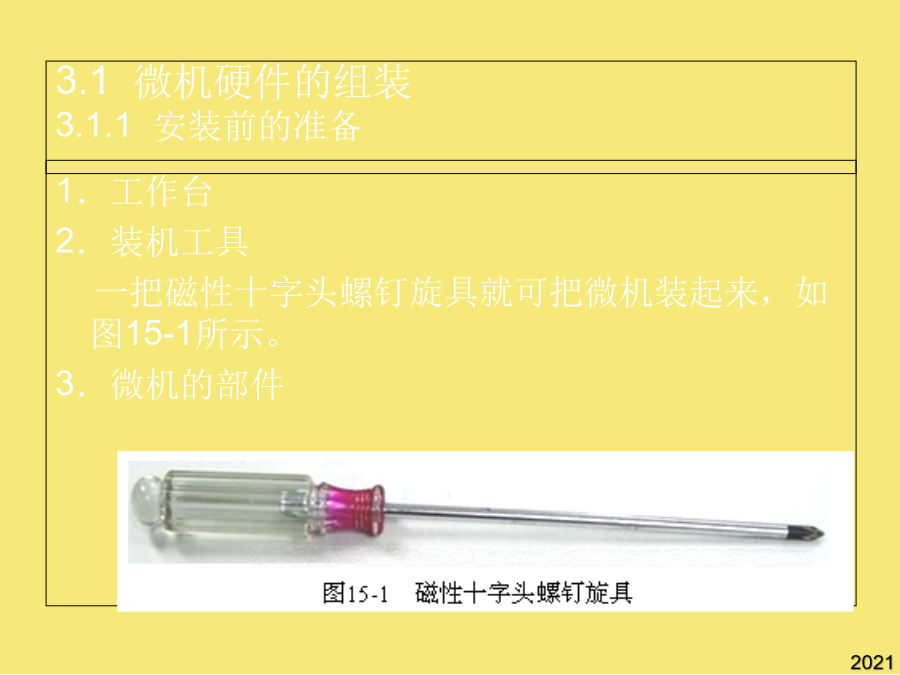

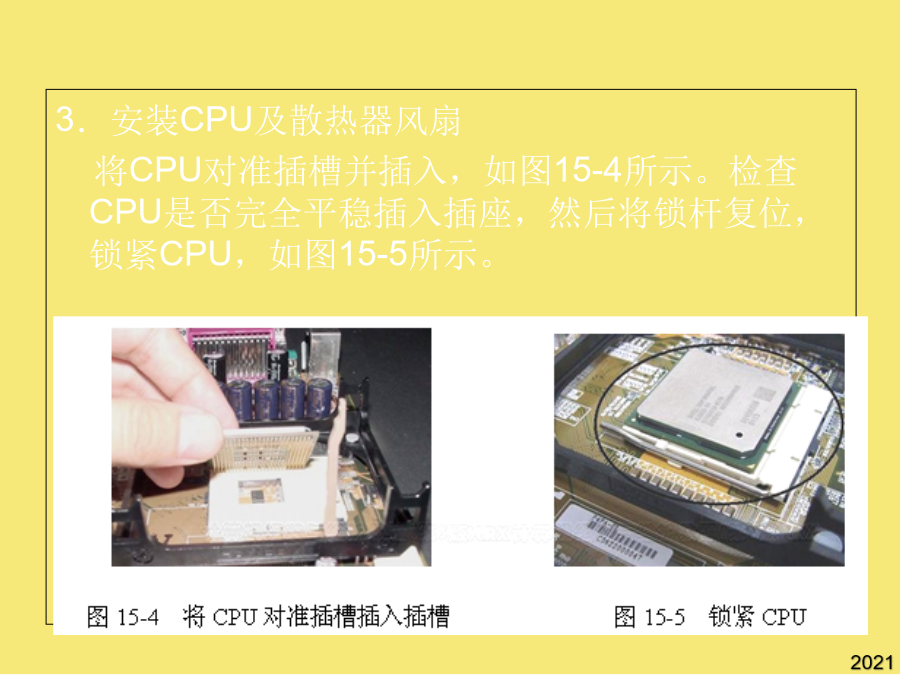

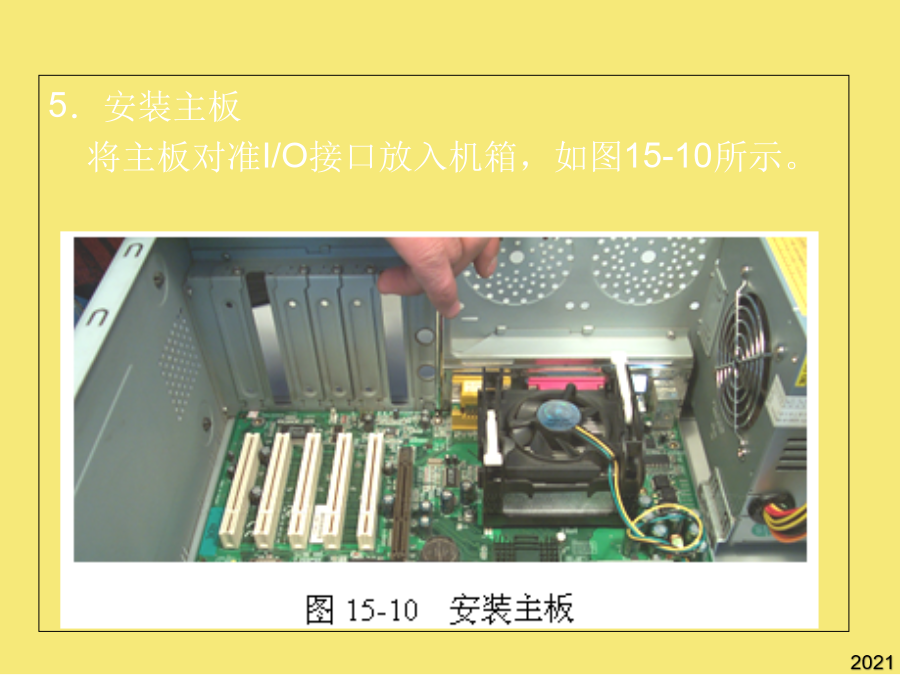

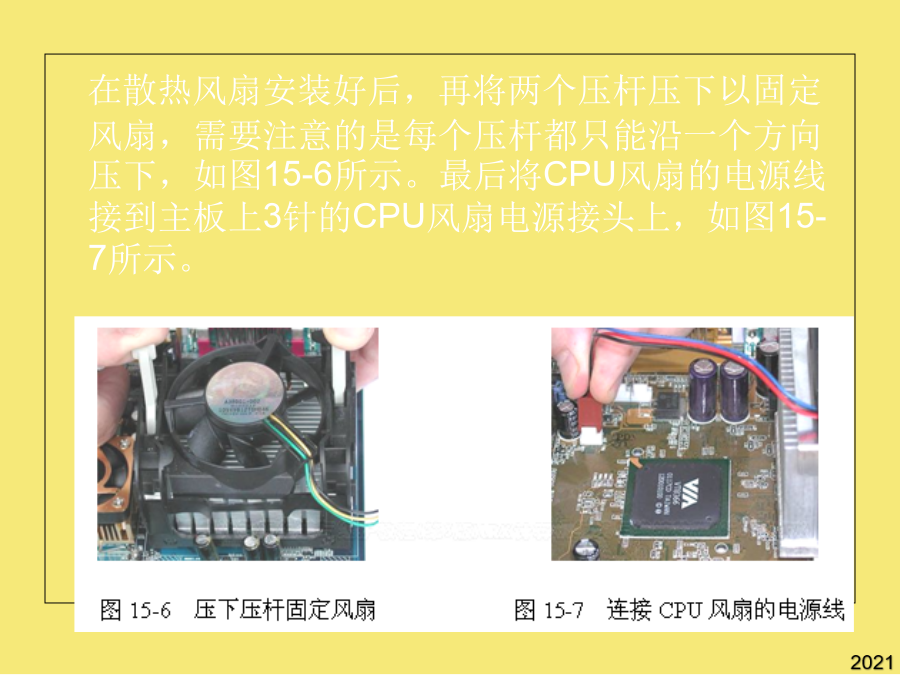

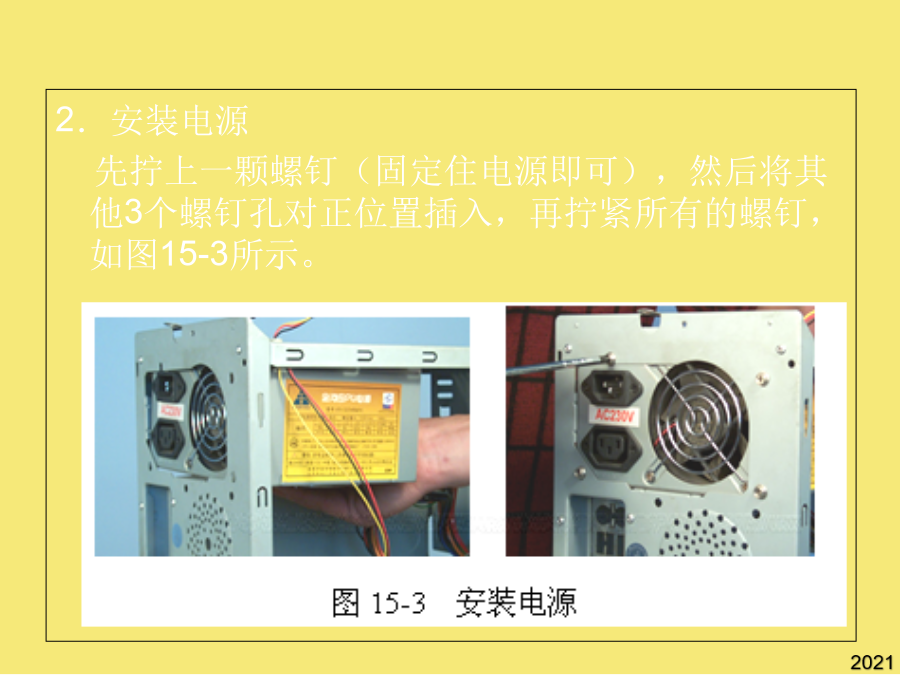

第3章硬件的组装与设置BIOS参数3.1微机硬件的组装3.1.1安装前的准备3.1.2组装步骤简介3.1.3硬件的组装过程2．安装电源先拧上一颗螺钉（固定住电源即可），然后将其他3个螺钉孔对正位置插入，再拧紧所有的螺钉，如图15-3所示。3．安装CPU及散热器风扇将CPU对准插槽并插入，如图15-4所示。检查CPU是否完全平稳插入插座，然后将锁杆复位，锁紧CPU，如图15-5所示。在散热风扇安装好后，再将两个压杆压下以固定风扇，需要注意的是每个压杆都只能沿一个方向压下，如图15-6所示。最后将CPU风扇的电源线接到主板上3针的CPU风扇电源接头上，如图15-7所示。4．安装内存条掰开内存槽两侧的固定卡，如图15-8所示，如图15-9所示。5．安装主板将主板对准I/O接口放入机箱，如图15-10所示。6．安装驱动器（1）安装硬盘对准安装插槽后，轻轻地将硬盘往里推，直到硬盘的4个螺孔与机箱上的螺孔对齐为止，然后拧紧螺钉，如图15-11所示。先将IDE线在硬盘上的IDE口上插好，然后再将其插紧在主板IDE接口中，如图15-12所示，最后再将ATX电源上的扁平电源线接头插入硬盘的电源插口。（2）安装软驱硬盘安装完后，接下来安装软驱。调整软驱的位置，使它与机箱面板对齐，拧紧螺钉，插上数据线和电源线。安装好的软驱和硬盘如图15-13所示。（3）安装光驱先拆掉机箱前方的一个5.25英寸固定架挡板，然后把光驱从外向内推入机箱，如图15-14所示。用细纹螺钉固定光驱，方法与硬盘的固定相同，如图15-15所示。最后依次安装好IDE线和电源线。7．安装显示卡移除机箱后壳上对应AGP插槽的扩充挡板及螺钉，如图15-16所示。将显示卡很小心地对准AGP插槽插入，用螺钉旋具将螺钉拧紧，使显示卡固定在机箱壳上，如图15-17所示。8．安装声卡找一个空余的PCI插槽，并移除机箱后壳上对应PCI插槽的扩充挡板及螺钉。其安装方法与安装显示卡相同。9．机箱内部连线下面连接机箱内部的连接线。首先看一下说明书，主板的机箱面板接口上应该有详细的图例标识，如图15-18所示。硬盘指示灯的两芯接头，1线为红色。在主板上，这样的插针通常标有IDELED或HDDLED的字样，如图15-19所示，连接时要红线对1。连接好的机箱内部连线如图15-20所示。10．连接主板电源线找到电源上的主板电源接头，它一般是20针的接头。主板供电接口带有一个用于固定电源接头的小扣，方向反了则无法插入。连接好电源线的主板如图15-21所示。11．整理内部连线机箱内部连线和电源线连接完毕后，应当立刻对它们进行整理，将多余长度的线缆和没有使用的电源插头折叠、捆绑，使机箱内部整洁、美观。12．连接外设（1）显示器的连接首先把显示器侧放，显示器底部有几个卡口，其中就有安装底座的安装孔。先将底座上突出的塑料弯钩与显示器底部的小孔对准，如图15-22所示。不搜索测试软驱即BootUpFloppySeek设为Disabled；·当设置混乱时，最好装入默认设置后，再进行调整。机箱内部连线和电源线连接完毕后，应当立刻对它们进行整理，将多余长度的线缆和没有使用的电源插头折叠、捆绑，使机箱内部整洁、美观。在CMOS设置主界面中，将光标移到“PnP/PCIConfigurations”处后按〈Enter〉键，将显示图15-31所示的“即插即用设备和PCI扩展槽设置”界面。掰开内存槽两侧的固定卡，如图15-8所示，如图15-9所示。使电脑性能设在高速状态即Systemperformance设为FAST。1在什么情况下要设置BIOS3．BIOS设置数据丢失按移动光标键将突出显示的光标条移到“StandardCMOSFeatures”处按〈Enter〉键，将显示图15-25所示的标准CMOS设置界面。BIOS设置的基本原则该选项用来设置集成在主板上的各种I/O设备的特性。键盘和鼠标的安装很简单，只需对准缺口方向将插头插入主板上的键盘/鼠标插座即可。BIOS（基本输入输出系统）保存在主板上的一个ROM芯片，在芯片内部固化了一组非常重要的程序，它为微机提供最低级的、最直接的硬件控制功能，因此也将它称为“固件”。1在什么情况下要设置BIOS·当设置混乱时，最好装入默认设置后，再进行调整。BIOS设置大部分为“Enabled”（允许）和“Disabled”（禁止）两个选项。计算机组装视频教程目前很多微机里的BIOS采用了FlashROM芯片保存，这就意味着用户可以重新改写BIOS中的内容，这同时也给了计算机病毒一个破坏微机BIOS的机会。·BIOS程序编写必须遵循一定的规范和标准，BIOS程序编写厂商并没有公布这些程序的源代码，因此，尽管微
