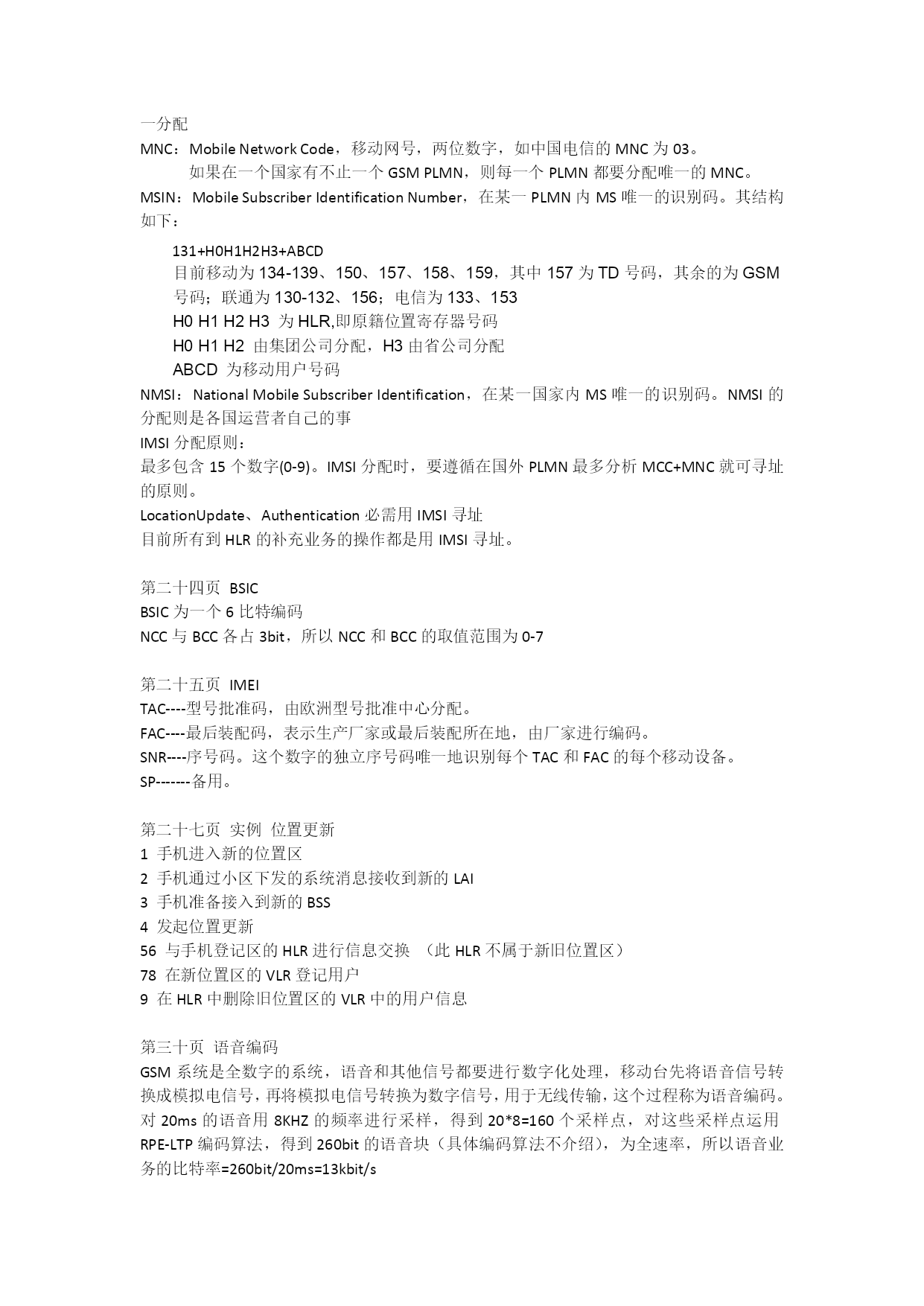

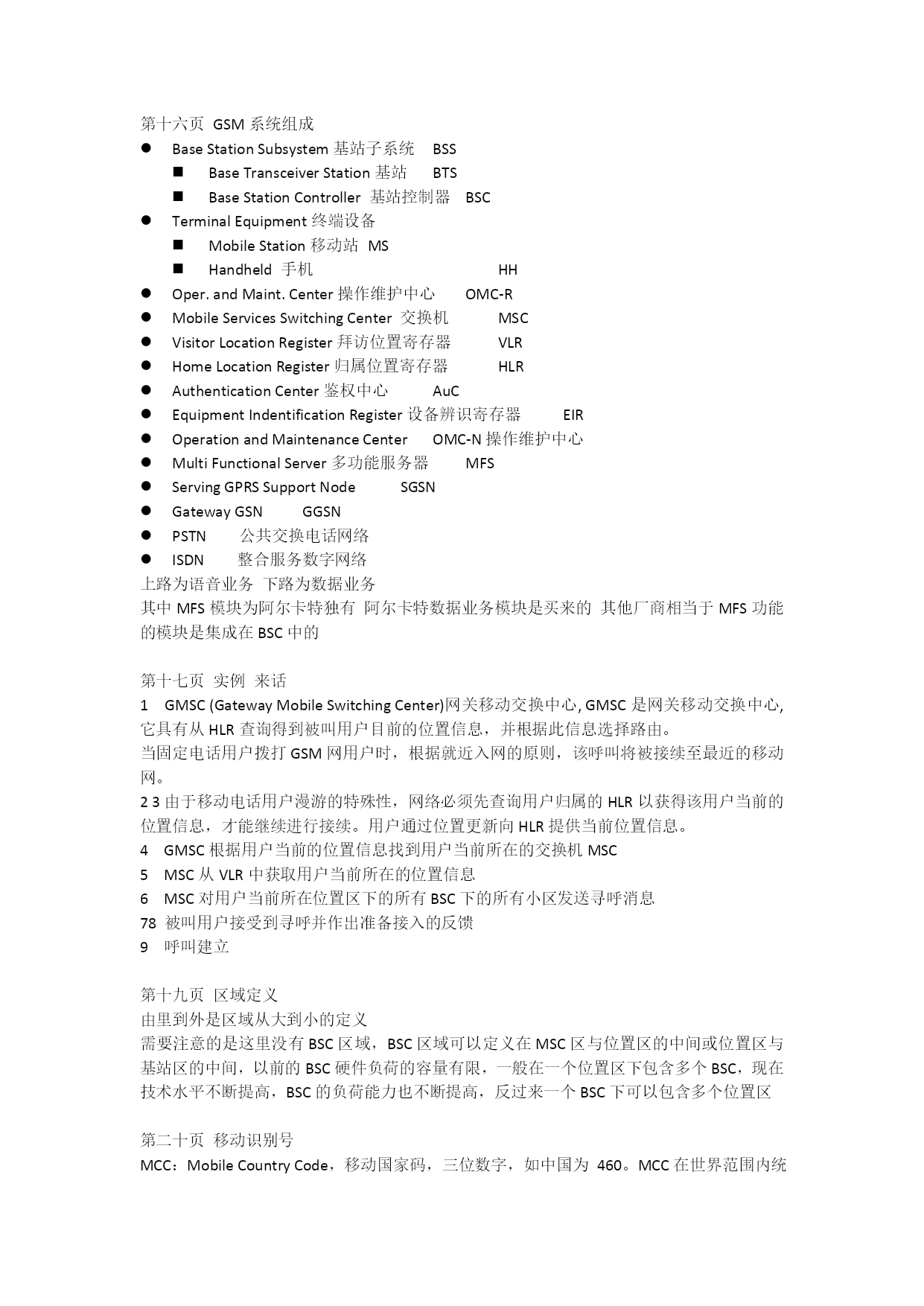

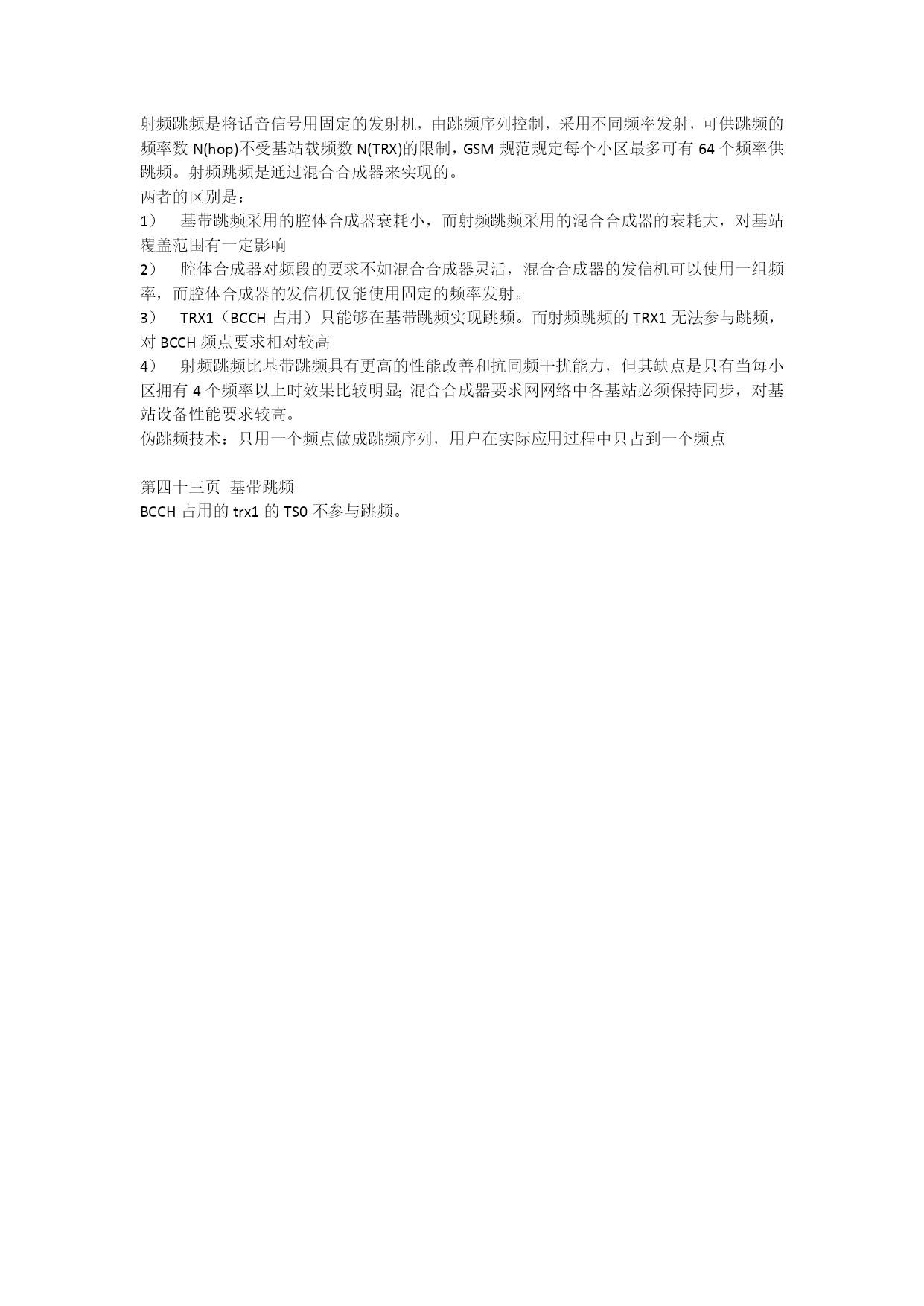

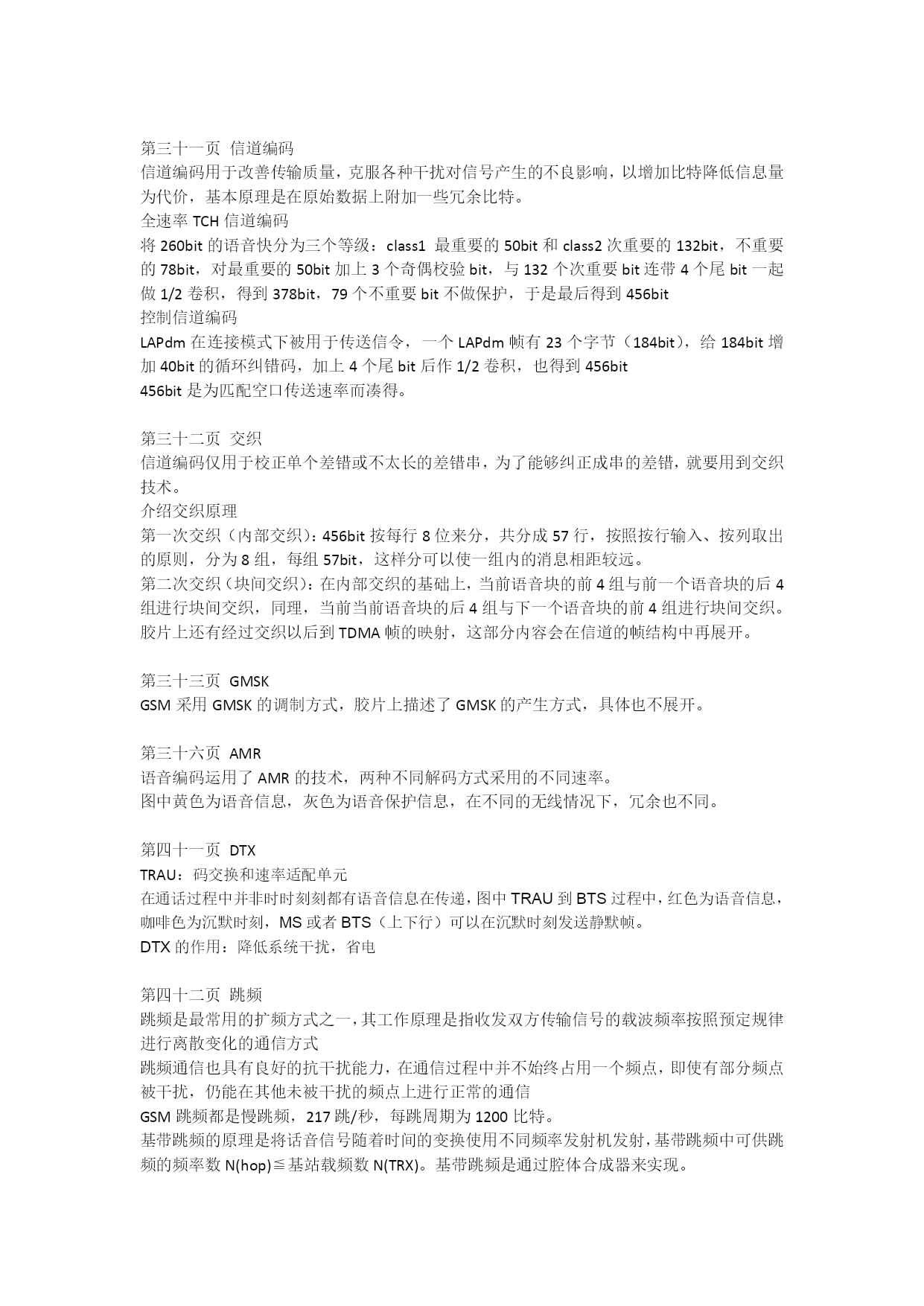

GSM培训教材-02GSM工作原理第三页GSM系统的历史自1979年发展，到1992年基本成熟。中间经历的一些阶段和过程不详细描述。第五页多址方式三种多址方式横坐标纵坐标第一张图FDMA主要用于AMPS（30KHZ）和TACS（25KHZ）每频道1用户第二张图为FDMA和TDMA结合的多址方式，实际为GSM采用的多址方式，IS-54（30KHZ）采用时分方式后每频道3用户第三张图CDMA（1.25MHZ）每频道支持的用户数视码分的实际情况来定第六页同时间段传输信息接下介绍三种多址方式下如何在同一时间段同时传输信息第七页频分多址的说明三种颜色代表三种不同频率一个频率即为一个信道每句话通过不同的频率来传送达到在同一时间段同时传输信息的目的无线电收音机在不同频段接收不同信号来收听不同节目第八页时分多址的说明所有消息在一个频率上传送，一个频率分成多个时隙，每个时隙为一个信道实例：1、2、3三个时隙为一组来划分，在1时隙上专门传递第一条消息，2时隙上专门传递第二条消息，…在不同时隙上传递不同消息第九页码分多址的说明不同颜色代表不同的码，不同的码区分不同的信道，接收端必须解码来获取相应信息第十页三种多址方式使用系统的介绍第十二页GSM工作频段每载频8时隙频率间隔括号中为扩充频段，上下行各向前增加10MHZ黄色lower指上行绿色upper指下行上下行双工间隔第十四页C/I同邻频保护比的理解，+-9db同频保护比：在同频的情况下，邻区的电平强度比服务小区的电平强度小9db以上，才不会发生干扰邻频保护比：在邻频的情况下，邻区的电平强度比服务小区的电平强度大9db以上，才会发生干扰画图解释第十六页GSM系统组成BaseStationSubsystem基站子系统BSSBaseTransceiverStation基站BTSBaseStationController基站控制器BSCTerminalEquipment终端设备MobileStation移动站MSHandheld手机HHOper.andMaint.Center操作维护中心OMC-RMobileServicesSwitchingCenter交换机MSCVisitorLocationRegister拜访位置寄存器VLRHomeLocationRegister归属位置寄存器HLRAuthenticationCenter鉴权中心AuCEquipmentIndentificationRegister设备辨识寄存器EIROperationandMaintenanceCenterOMC-N操作维护中心MultiFunctionalServer多功能服务器MFSServingGPRSSupportNodeSGSNGatewayGSNGGSNPSTN公共交换电话网络ISDN整合服务数字网络上路为语音业务下路为数据业务其中MFS模块为阿尔卡特独有阿尔卡特数据业务模块是买来的其他厂商相当于MFS功能的模块是集成在BSC中的第十七页实例来话1GMSC(GatewayMobileSwitchingCenter)HYPERLINK"http://baike.baidu.com/view/807.htm"\t"_blank"网关HYPERLINK"http://baike.baidu.com/view/2118802.htm"\t"_blank"移动交换中心,GMSC是网关移动交换中心,它具有从HLR查询得到被叫用户目前的位置信息，并根据此信息选择路由。当固定电话用户拨打GSM网用户时，根据就近入网的原则，该呼叫将被接续至最近的移动网。23由于移动电话用户漫游的特殊性，网络必须先查询用户归属的HLR以获得该用户当前的位置信息，才能继续进行接续。用户通过位置更新向HLR提供当前位置信息。4GMSC根据用户当前的位置信息找到用户当前所在的交换机MSC5MSC从VLR中获取用户当前所在的位置信息6MSC对用户当前所在位置区下的所有BSC下的所有小区发送寻呼消息78被叫用户接受到寻呼并作出准备接入的反馈9呼叫建立第十九页区域定义由里到外是区域从大到小的定义需要注意的是这里没有BSC区域，BSC区域可以定义在MSC区与位置区的中间或位置区与基站区的中间，以前的BSC硬件负荷的容量有限，一般在一个位置区下包含多个BSC，现在技术水平不断提高，BSC的负荷能力也不断提高，反过来一个BSC下可以包含多个位置区第二十页移动识别号MCC：MobileCountryCode，移动国家码，三位数字，如中国为460。MCC在世界范围内统一
