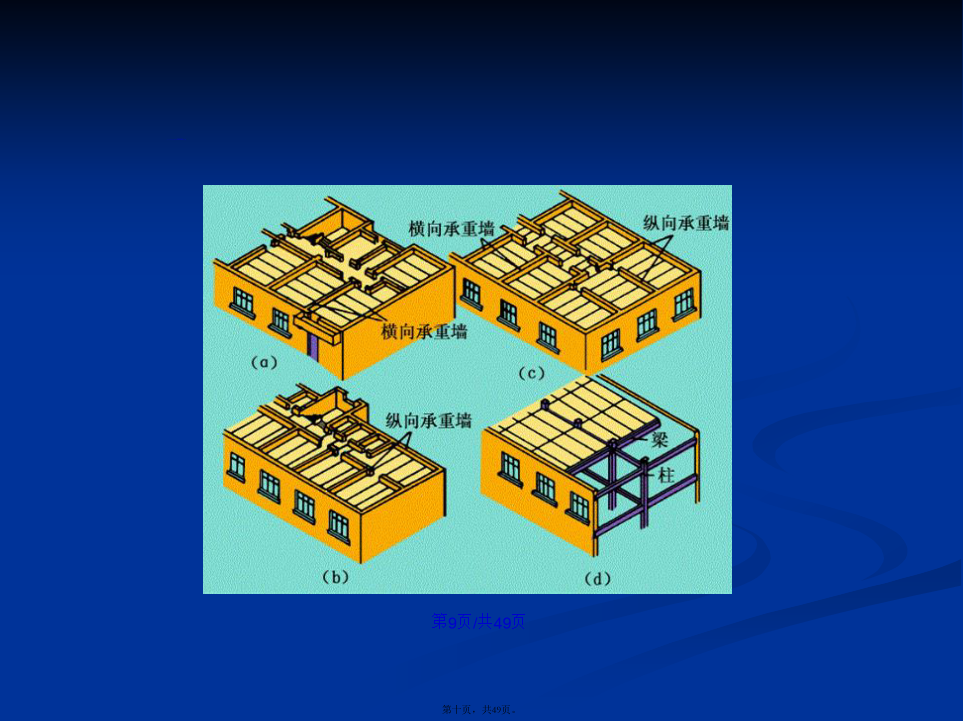

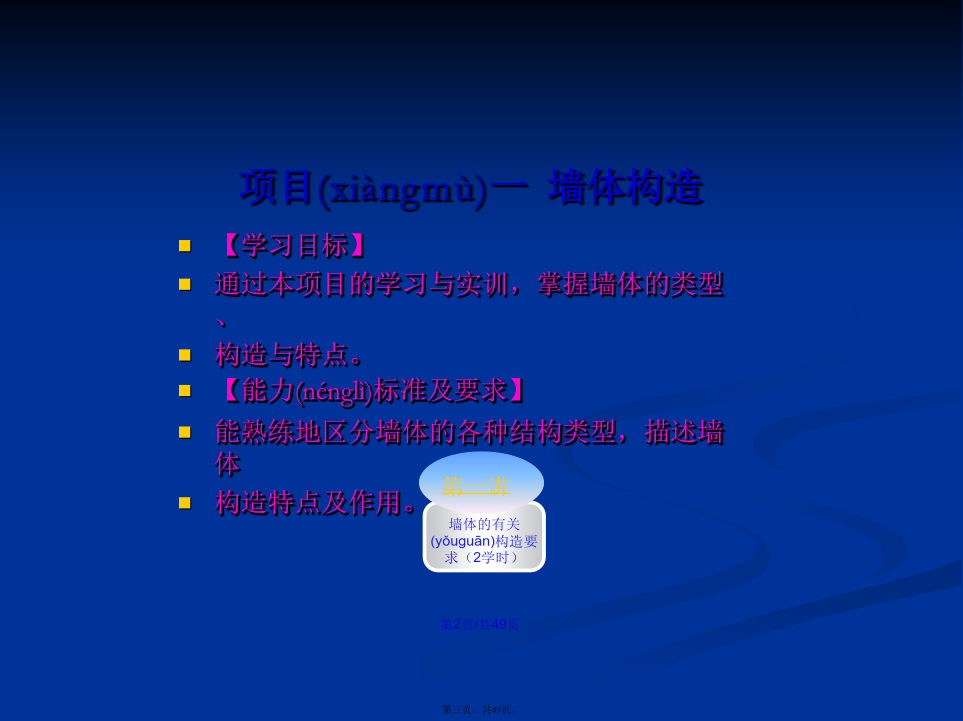

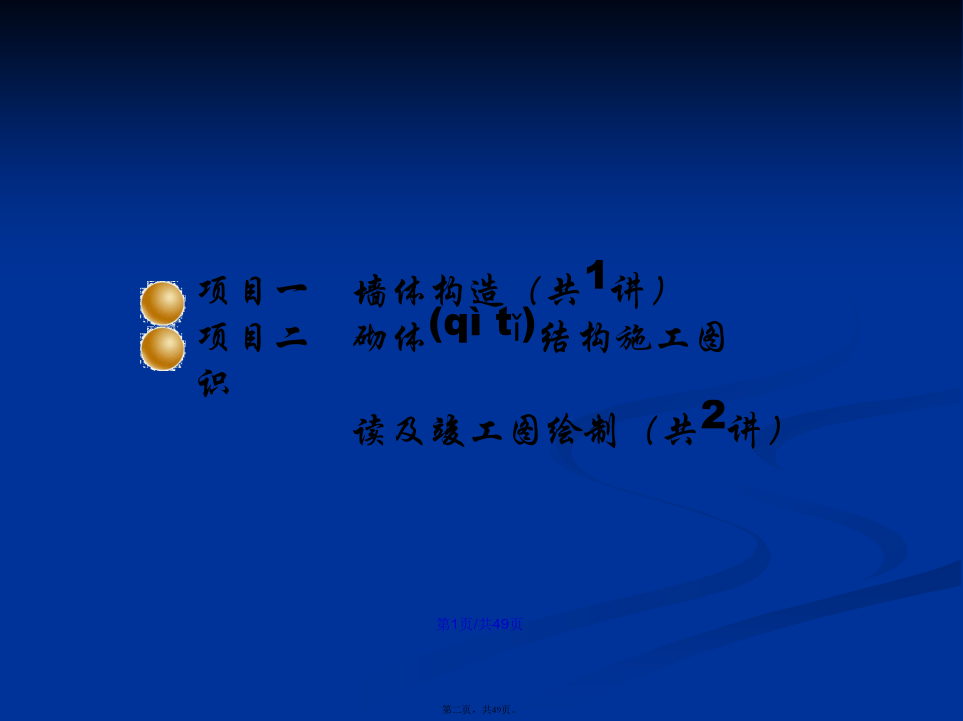

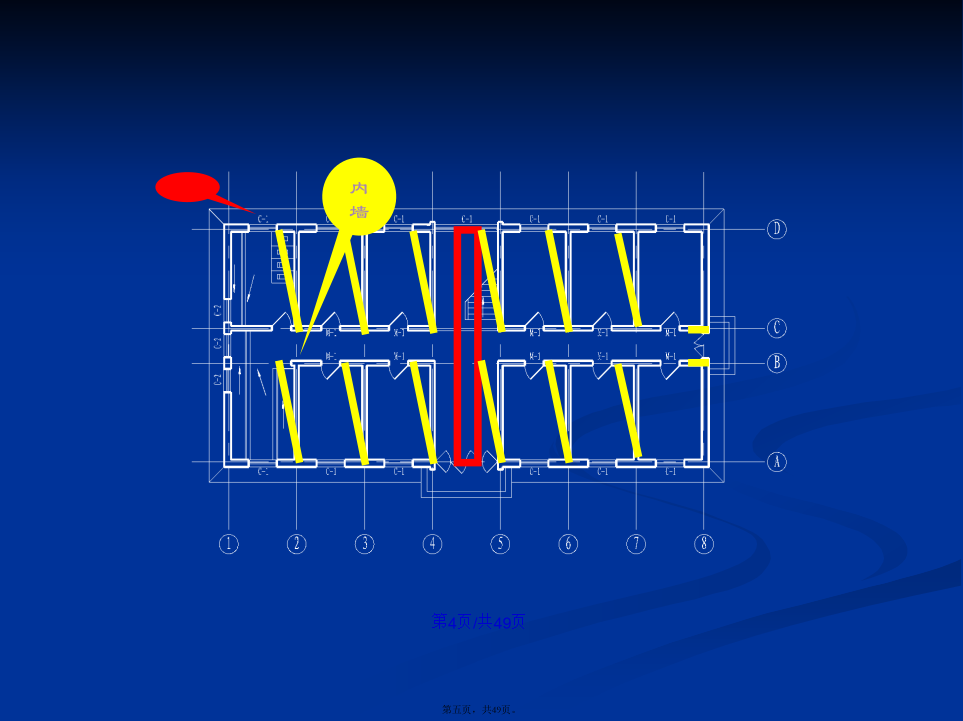

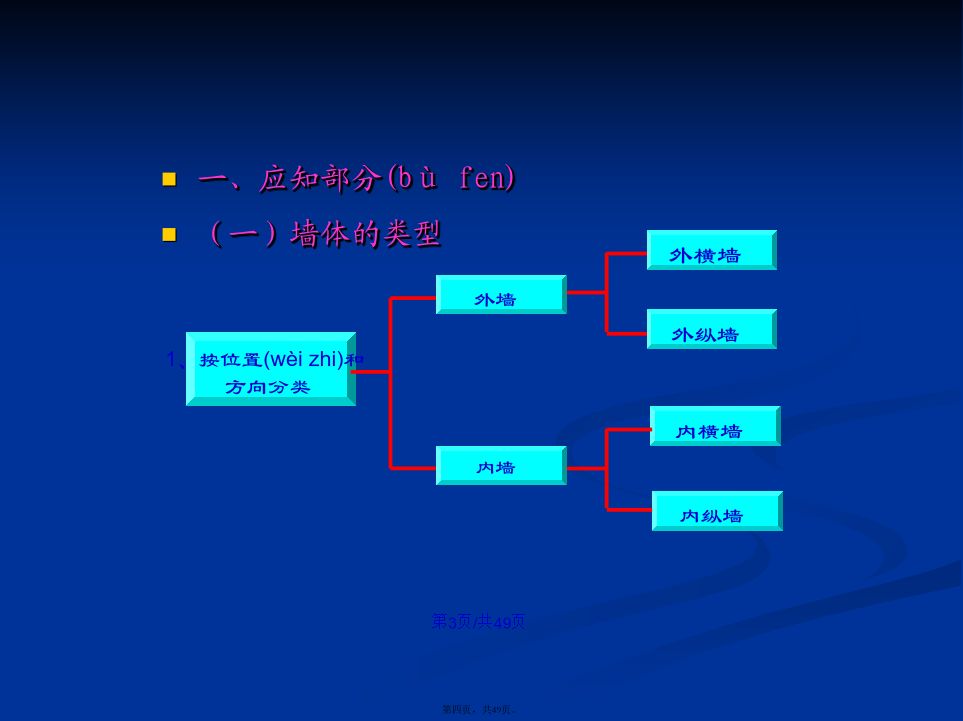

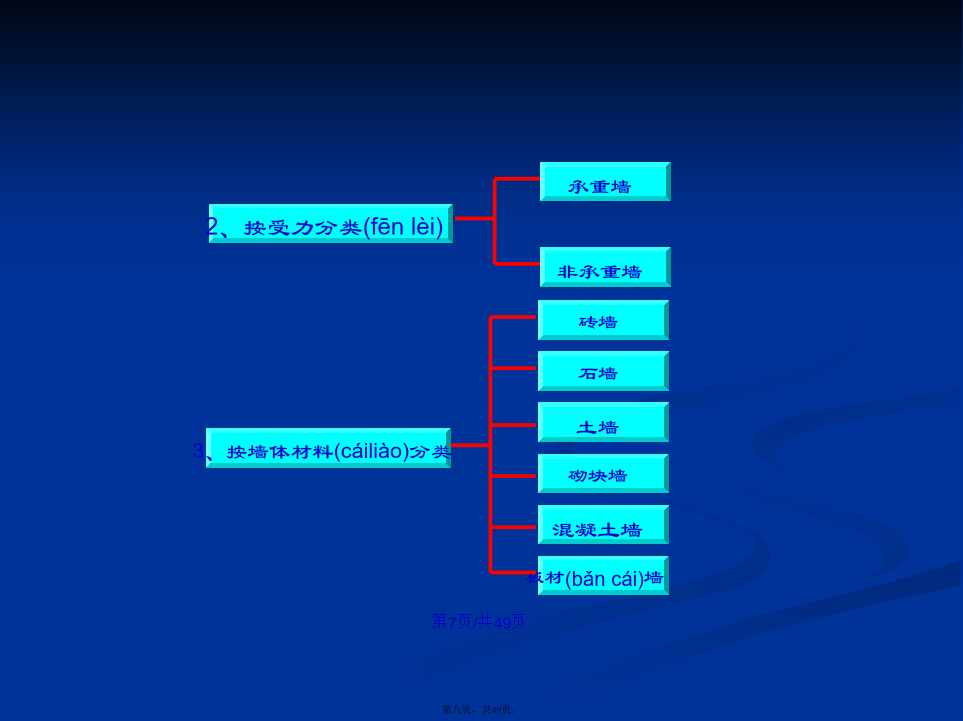

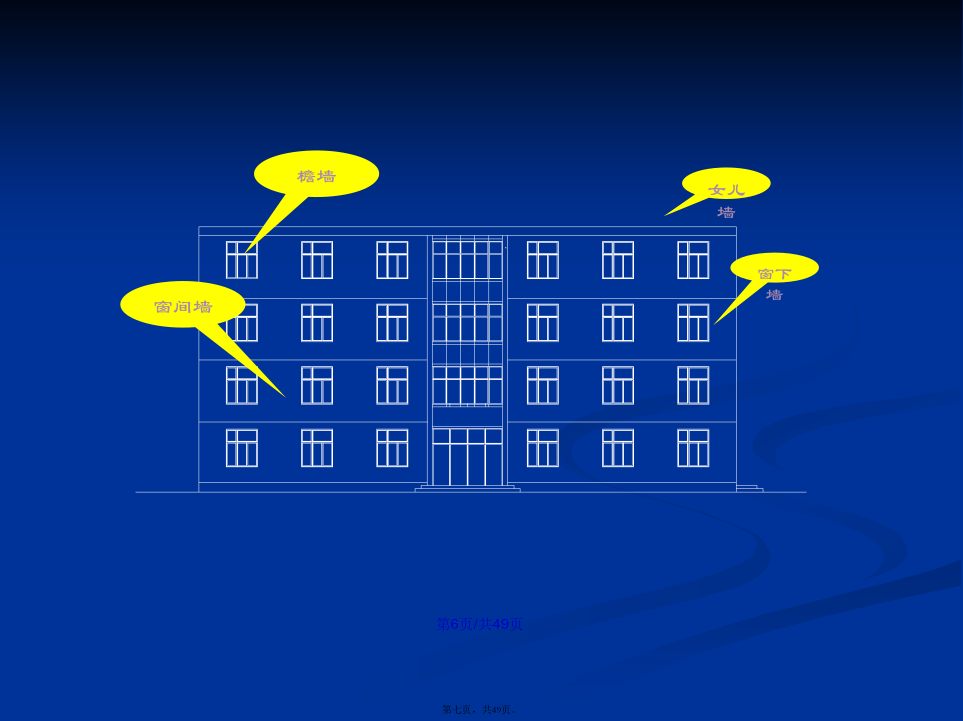

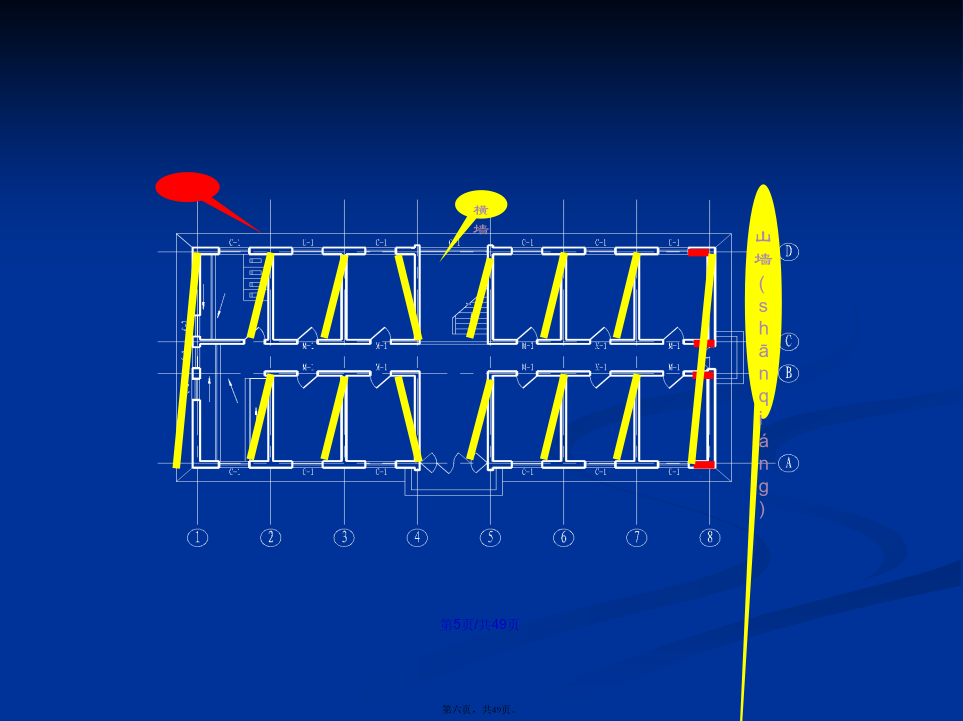

会计学项目一墙体构造（共1讲）项目二砌体结构施工图识读及竣工图绘制（共2讲）项目(xiàngmù)一墙体构造一、应知部分（一）墙体的类型窗间墙2、按受力分类4、按施工方法分类（二）墙体的承重(chéngzhòng)方案（三）墙体的设计要求1、具有足够的强度和稳定性2、具有必要的保温、隔热等方面的性能提高外墙的保温能力防止外墙中出现(chūxiàn)凝结水防止外墙出现(chūxiàn)空气渗透3、满足隔声要求4、满足防火要求此外，还应满足防潮、防水及经济等方面的因素。（四）墙体的细部构造1、勒脚：勒角是外墙接近室外地面的部分，易受雨、雪的侵蚀及冻融和人为因素的破坏，影响建筑物的立面美观和耐久性，所以勒角的构造应坚固、耐久、防潮、防水。勒角的高度一般应在500mm以上(yǐshàng)，也有将勒角高度提高到底层窗台下。(1)勒脚表面抹灰：可采用20厚1：3水泥砂浆抹面，1：2水泥白石子浆水刷石抹面。(2)勒脚贴面：可采用天然石材或人工石材贴面，如花岗石、水磨石板等，其耐久性、装饰(zhuāngshì)效果好用于高标准建筑。(3)勒脚采用石材砌筑，如用条石等。散水是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为600mm～1000mm。当屋面采用无组织排水时，散水宽度应大于檐口挑出长度(chángdù)200mm～300mm。为保证排水顺畅，一般散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。散水常用材料为混凝土、水泥砂浆、卵石、块石等。明沟和散水虽然都是起排水的作用，但明沟是有组织地排入城市地下管网，散水是无组织排放。它们常常是连在一起使用的。明沟底面也应做不小于1%的坡度。4、窗台(chuāngtái)5、过梁(ɡuòliánɡ)钢筋(gāngjīn)混凝土过梁5、过梁(ɡuòliánɡ)5、过梁(ɡuòliánɡ)6、墙身的加固(jiāɡù)构造6、墙身的加固(jiāɡù)构造6、墙身的加固(jiāɡù)构造二、实训练习题目：绘制外墙墙身剖面图（课外安排）项目二砌体结构施工图识读及竣工图绘制(一）、砌体结构施工图结构施工图是指在建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样，又称结构图，简称“结施”，是房屋建筑施工时的主要依据。砌体结构施工图是结构施工图的一种，也称混合结构施工图。下面介绍其一般规定、内容、识读方法与步骤。1、一般规定(1)绘制结构图，应遵守《房屋建筑制图统一标准》(CB/T50001-2001)和《建筑结构制图标准》(GB/T50105-2001)的规定。(2)结构图应采用正投影法绘制。(3)结构图的图线应符合表1-1的规定。/4）结构图的常用(chánɡyònɡ)比例5）构件的名称用代号来表示。6）结构平面图的定位轴线应与建筑平面图或总平面图一致，并应在结构平面图标注结构标高。7）结构平面图中的剖面图。断面详图的编号顺序按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号8）当钢筋混凝土构件(gòujiàn)对称时，可在同一图样中一半表示模板，另一半表示钢筋；当钢筋混凝土构件(gòujiàn)配筋比较简单时，可在其模板图的一角绘出局部剖面图，表示钢筋布置。9）钢筋的表示方法。//2、内容砌体结构施工图的内容一般包括：(1)结构设计总说明（一般小工程不单编此图）结构设计总说明以文字叙述为主，辅以表格、图形，其内容是带有全局性的。主要说明工程概况、设计依据、主要材料要求、标准图或通用图集的使用、构造要求及施工注意事项等。(2)基础及管沟图基础及管沟图是相对标高±0.000以下的结构图，主要作用是放灰线、开挖基槽、做垫层、施工基础及管沟墙。基础图一般由基础平面图和基础详图组成，基础平面图主要表达基础的平面布局及位置，基础剖面图主要表达基础的形状、尺寸、材料、构造等，基础图应配合建筑一层平面图来识读。(3)楼盖结构图楼盖结构图分预制板和现浇板两种情况。对预制板，主要作用是安装梁、板等各种楼盖构件，有时还制作圈梁和局部现浇梁、板。一般由结构平面布置图和剖面详图组成，平面布置图主要表达楼盖各种构件的平面关系，反映板的选型、排列和数量等，剖面详图主要表达梁、板、墙、圈梁之间的关系和构造处理。对现浇板，主要作用是施工现场支模、绑扎钢筋、浇注混凝土制作梁及板等。一般
