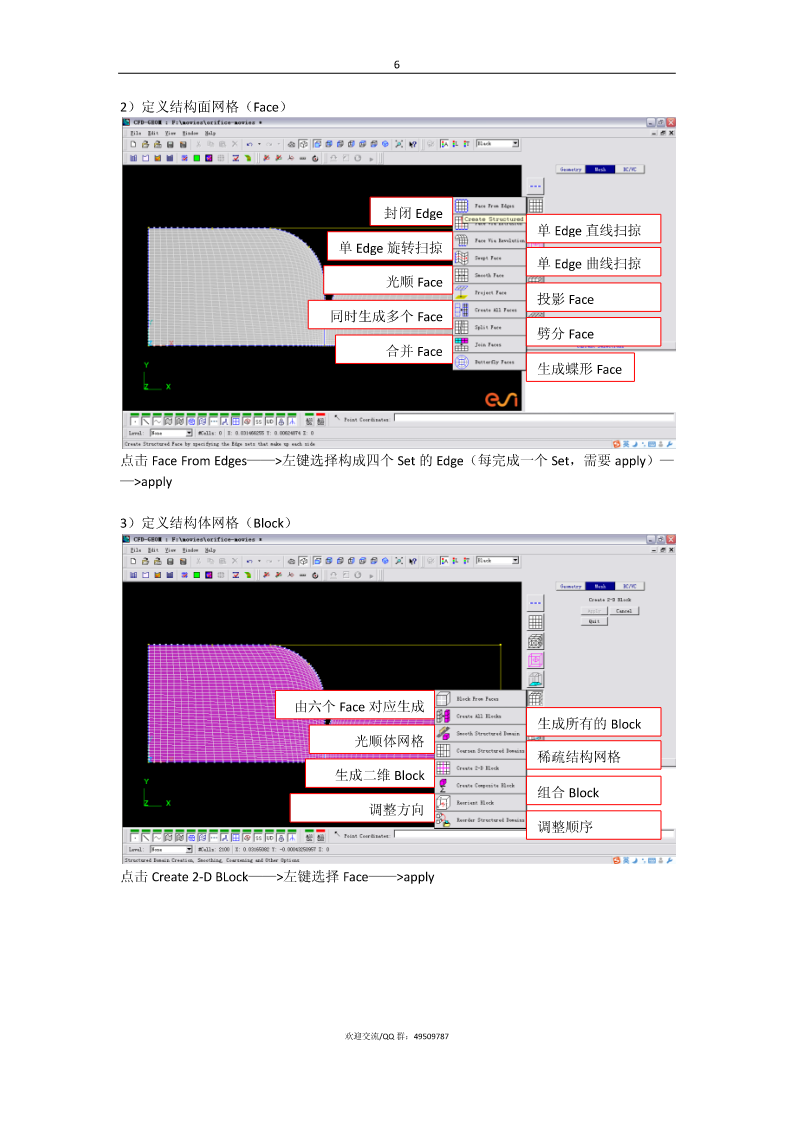

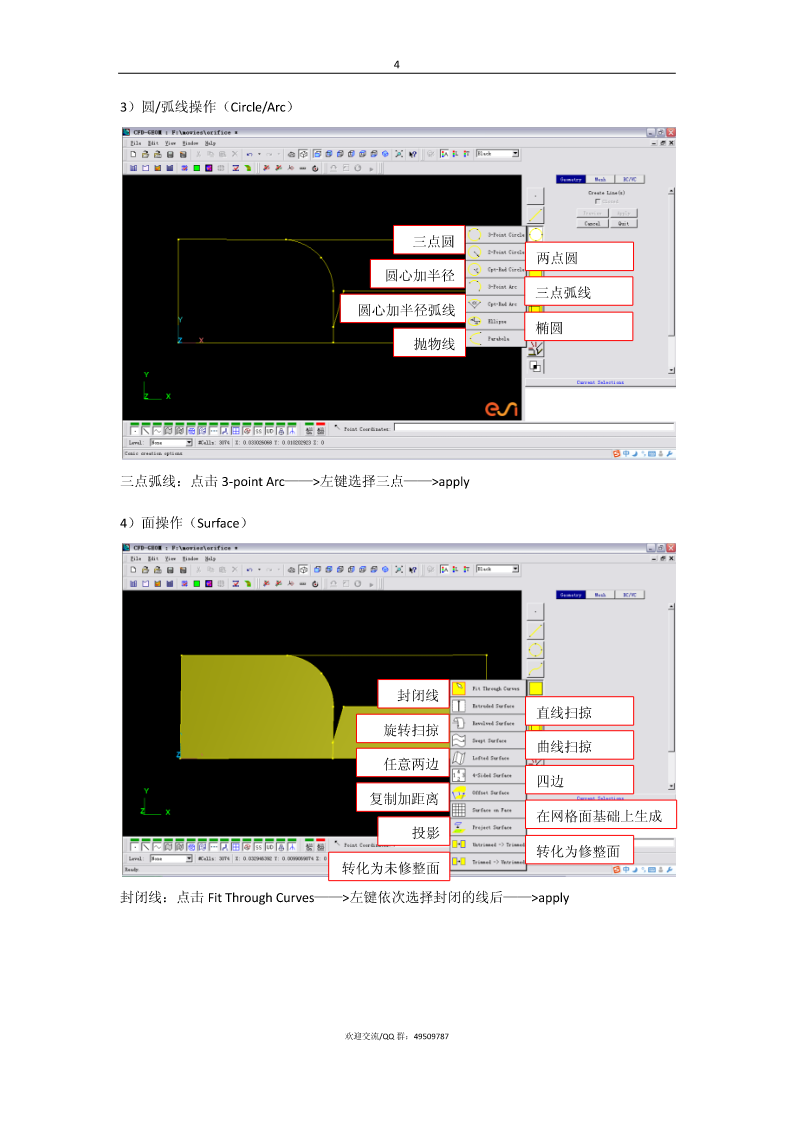

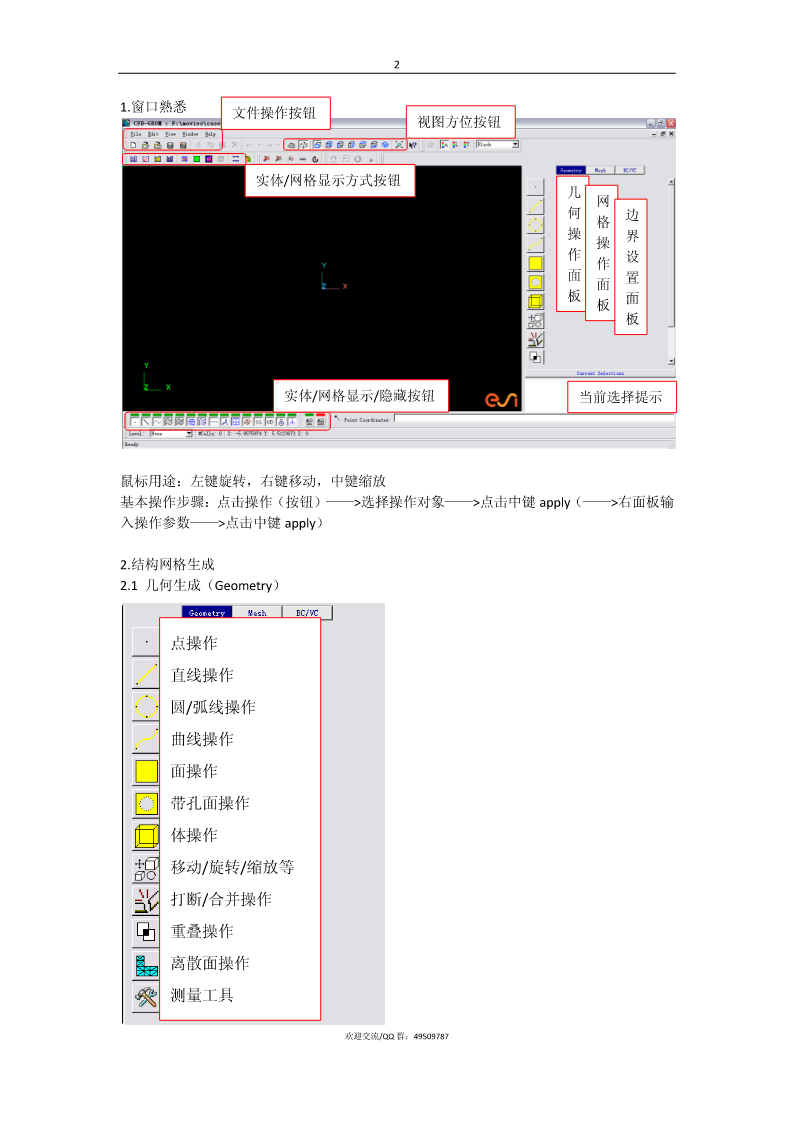

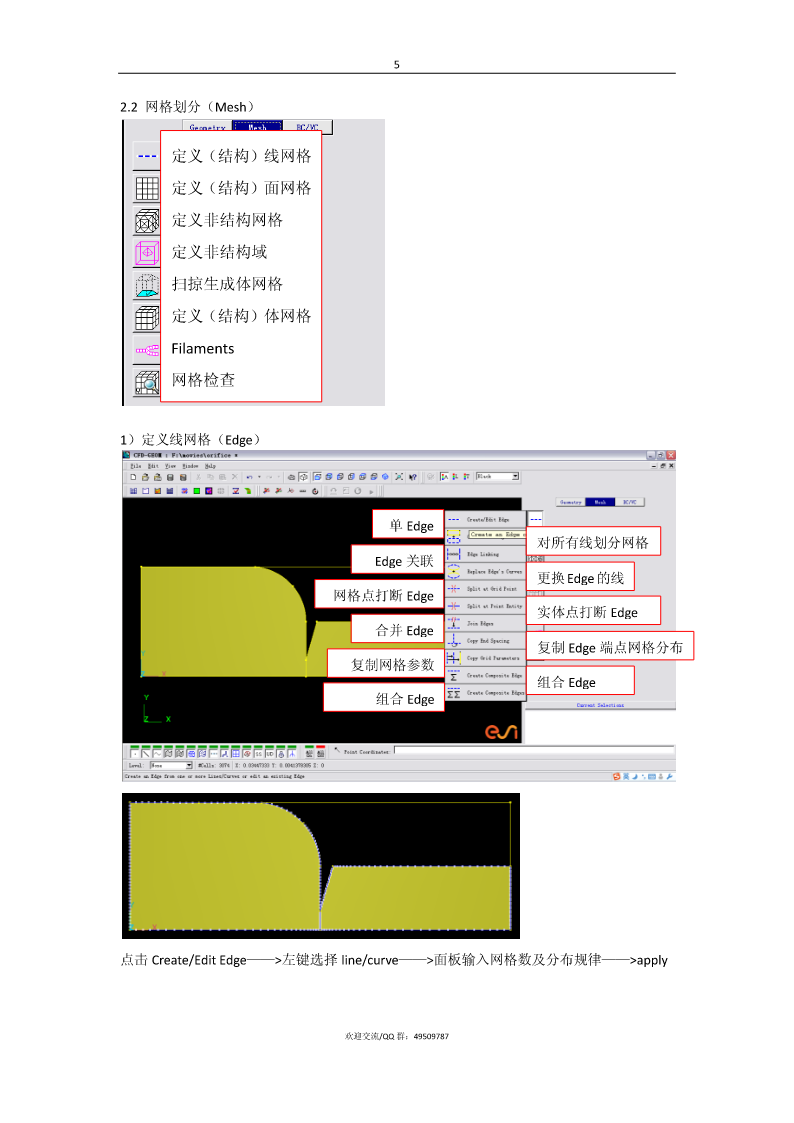

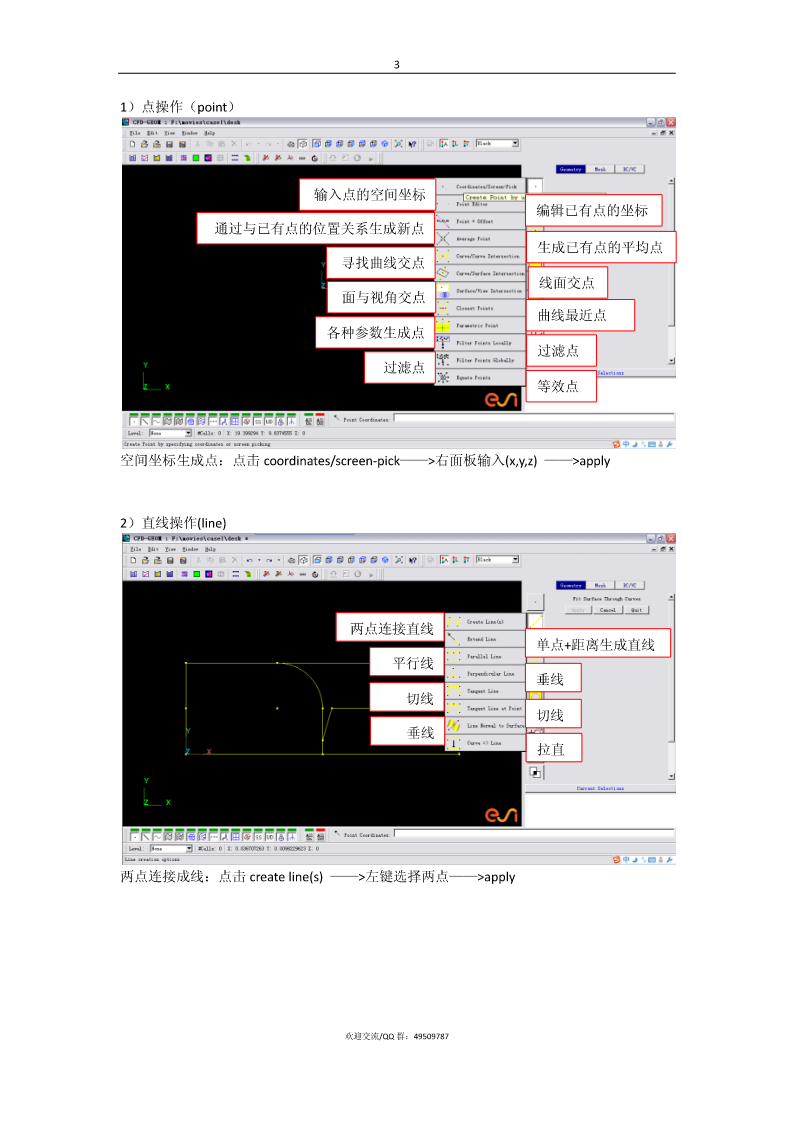

1CFD-GEOM入门教程（一）本教程主要用于初学者熟悉操作窗口、按钮及结构/非结构网格生成流程，对已经有使用经验的请漂过……算例说明：该算例为屈服孔算例，是CFD-ACE+标准算例中的一个，此处使用CFD-GEOM来生成模型。几何尺寸说明非结构网格结构网格1结构网格2网格生成结果欢迎交流/QQ群：495097872窗口熟悉1.文件操作按钮视图方位按钮实体/网格显示方式按钮几网何格边操操界作作设面面置板面板板实体/网格显示/隐藏按钮当前选择提示鼠标用途：左键旋转，右键移动，中键缩放基本操作步骤：点击操作（按钮）——>选择操作对象——>点击中键apply（——>右面板输入操作参数——>点击中键apply）2.结构网格生成2.1几何生成（Geometry）点操作直线操作圆/弧线操作曲线操作面操作带孔面操作体操作移动/旋转/缩放等打断/合并操作重叠操作离散面操作测量工具欢迎交流/QQ群：4950978731）点操作（point）输入点的空间坐标编辑已有点的坐标通过与已有点的位置关系生成新点生成已有点的平均点寻找曲线交点线面交点面与视角交点曲线最近点各种参数生成点过滤点过滤点等效点空间坐标生成点：点击coordinates/screen-pick——>右面板输入(x,y,z)——>apply2）直线操作(line)两点连接直线单点+距离生成直线平行线垂线切线切线垂线拉直两点连接成线：点击createline(s)——>左键选择两点——>apply欢迎交流/QQ群：4950978743）圆/弧线操作（Circle/Arc）三点圆两点圆圆心加半径三点弧线圆心加半径弧线椭圆抛物线三点弧线：点击3-pointArc——>左键选择三点——>apply4）面操作（Surface）封闭线直线扫掠旋转扫掠曲线扫掠任意两边四边复制加距离在网格面基础上生成投影转化为修整面转化为未修整面封闭线：点击FitThroughCurves——>左键依次选择封闭的线后——>apply欢迎交流/QQ群：4950978752.2网格划分（Mesh）定义（结构）线网格定义（结构）面网格定义非结构网格定义非结构域扫掠生成体网格定义（结构）体网格Filaments网格检查1）定义线网格（Edge）单Edge对所有线划分网格Edge关联更换Edge的线网格点打断Edge实体点打断Edge合并Edge复制Edge端点网格分布复制网格参数组合Edge组合Edge点击Create/EditEdge——>左键选择line/curve——>面板输入网格数及分布规律——>apply欢迎交流/QQ群：4950978762）定义结构面网格（Face）封闭Edge单Edge直线扫掠单Edge旋转扫掠单Edge曲线扫掠光顺Face投影Face同时生成多个Face劈分Face合并Face生成蝶形Face点击FaceFromEdges——>左键选择构成四个Set的Edge（每完成一个Set，需要apply）——>apply3）定义结构体网格（Block）由六个Face对应生成生成所有的Block光顺体网格稀疏结构网格生成二维Block组合Block调整方向调整顺序点击Create2-DBLock——>左键选择Face——>apply欢迎交流/QQ群：4950978773．非结构生成3.1几何生成点击FitThroughCurves——>左键选择封闭的line及Edge（在于结构网格重合的位置已有Edge，此时选择Edge，生成的非结构网格点与Edge点重合）——>apply欢迎交流/QQ群：4950978783.2网格划分点击SufaceMeshing——>左键选择Suface——>右面板调整最大最小网格及网格增长率——>apply欢迎交流/QQ群：4950978794.边界/体积条件设置问题类型边界条件体积条件Interface设定此步骤的工作都可以在ACE-GUI或FASTRAN-GUI中设定1）设
