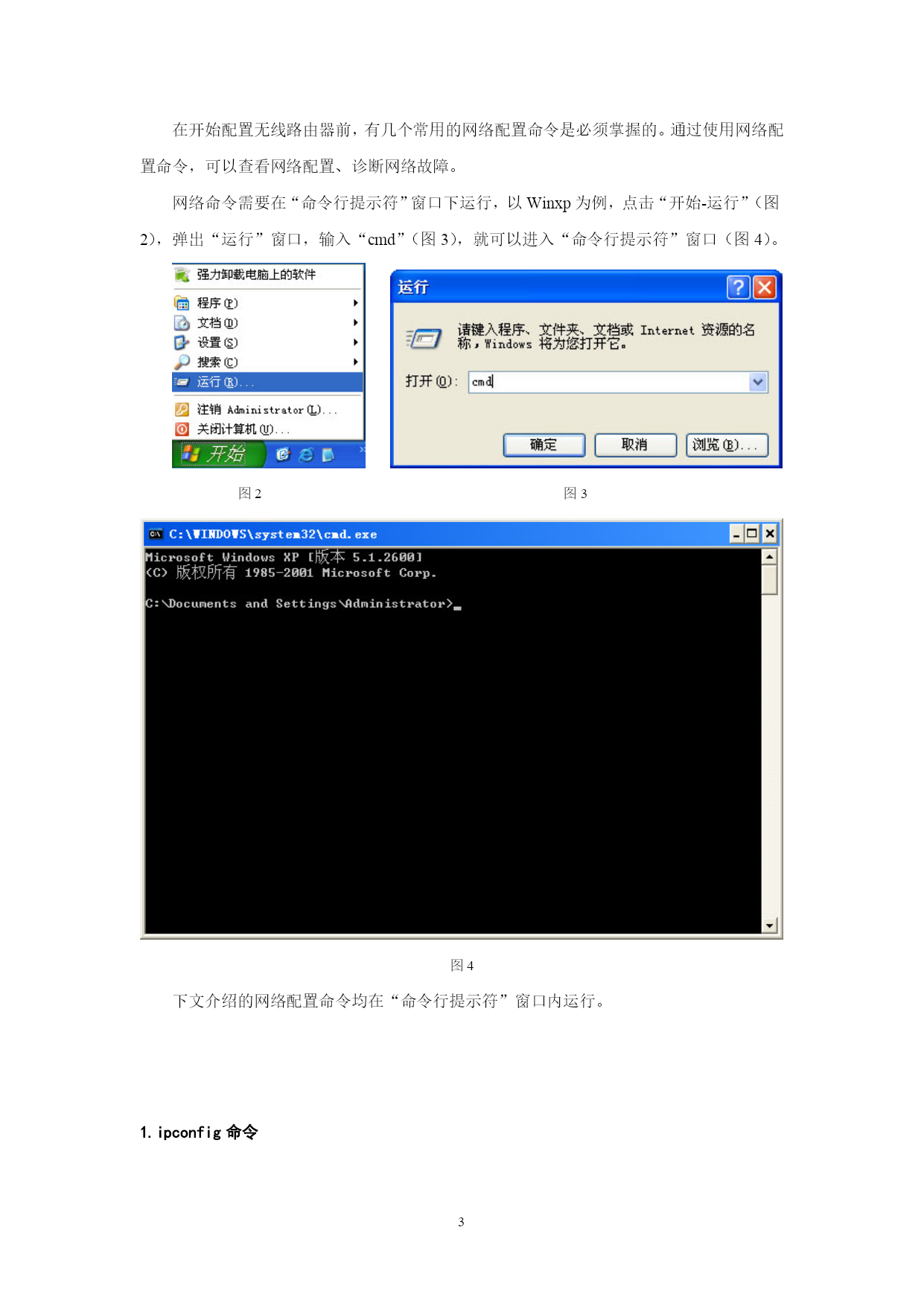

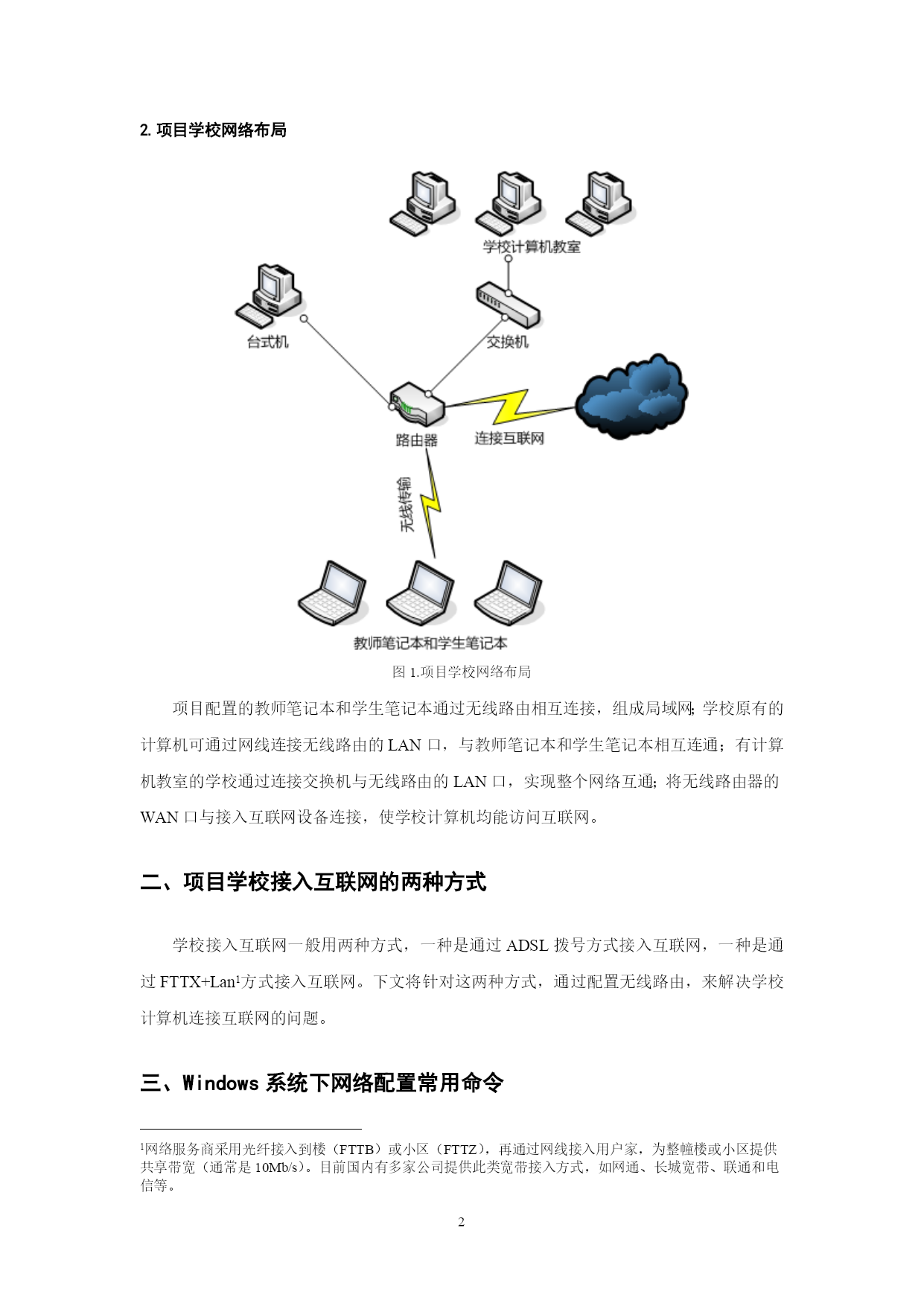

PAGEPAGE15中国教育发展基金会戴尔“互联创未来”项目计算机移动学习教室网络配置手册一、项目学校网络配置说明1.计算机移动学习教室主要硬件配置名称型号配置教师笔记本Lenovo昭阳E43LCPU：IntelCeleronT3000/T1400内存：2G硬盘：160G屏幕：12.1分辨率：1280×800网卡：10/100Mbps无线网卡：802.11b/g/n操作系统：WinxpHome学生笔记本Asus1000HCPU：IntelAtomN270内存：2G硬盘：160G屏幕：10.1分辨率：1024×600网卡：10/100Mbps无线网卡：802.11b/g/n操作系统：WinxpHome无线路由联想天工LSA-900R无线协议：802.11b/g/WAN：1个，10/100MbpsLAN：4个，10/100Mbps天线：3db2.项目学校网络布局图1.项目学校网络布局项目配置的教师笔记本和学生笔记本通过无线路由相互连接，组成局域网；学校原有的计算机可通过网线连接无线路由的LAN口，与教师笔记本和学生笔记本相互连通；有计算机教室的学校通过连接交换机与无线路由的LAN口，实现整个网络互通；将无线路由器的WAN口与接入互联网设备连接，使学校计算机均能访问互联网。二、项目学校接入互联网的两种方式学校接入互联网一般用两种方式，一种是通过ADSL拨号方式接入互联网，一种是通过FTTX+Lan网络服务商采用光纤接入到楼（FTTB）或小区（FTTZ），再通过网线接入用户家，为整幢楼或小区提供共享带宽（通常是10Mb/s）。目前国内有多家公司提供此类宽带接入方式，如网通、长城宽带、联通和电信等。方式接入互联网。下文将针对这两种方式，通过配置无线路由，来解决学校计算机连接互联网的问题。三、Windows系统下网络配置常用命令在开始配置无线路由器前，有几个常用的网络配置命令是必须掌握的。通过使用网络配置命令，可以查看网络配置、诊断网络故障。网络命令需要在“命令行提示符”窗口下运行，以Winxp为例，点击“开始-运行”（图2），弹出“运行”窗口，输入“cmd”（图3），就可以进入“命令行提示符”窗口（图4）。图2图3图4下文介绍的网络配置命令均在“命令行提示符”窗口内运行。1.ipconfig命令（1）使用ipconfig/all查看本机网络配置在“命令行提示符”窗口内输入“ipconfig/all”（图5），可以查看本机网络配置，如IP地址、子网掩码、网管、DNS服务器等（图6）。图5图6从图6中我们可以看出，本机IP地址：192.168.0.12，子网掩码：255.255.255.0，网关：192.168.0.1，DHCP服务器：192.168.0.1，DNS服务器：192.168.0.1和202.96.128.68。（2）使用ipconfig/renew刷新配置在项目学校的计算机移动学习教室中，通常我们把无线路由器设置为“启用DHCP”功能，客户端（即教室笔记本和学生笔记本）为“自动获取IP地址”。当产生网络地址冲突时，通过使用“ipconfig/renew”命令，我们可以更新客户端网络配置，从路由器获取新的IP地址，解决网络地址冲突问题。在“命令行提示符”窗口内输入“ipconfig/renew”（图7），可以看到网络配置中IP地址改变了（图8）。图7图8图8中红框中的内容是使用“ipconfig/renew”命令后更新配置的情况，如果IP地址租赁没有到期或与网络中其他机器IP地址没有出现冲突的情况，则继续保留原有地址。2.Ping命令（1）Ping命令的使用方法Ping是个使用频率极高的命令，用于确定本机是否能与另一台主机交换（发送与接收）数据包。根据返回的信息，你就可以推断网络配置是否设置得正确以及运行是否正常。通过使用Ping命令，我们可以排除网络访问层、网卡、和路由器等存在的故障，从而减小问题的范围。在“命令行提示符”窗口内输入“ping192.168.0.1”，可以看到从IP地址是192.168.0.1的主机返回了数据包。（图9）。其中Replyfrom192.168.0.1:bytes=32time=1msTTL=225表示收到了IP地址是192.168.0.1的主机的答复报文，报文大小是32字节，延时时间是1ms，TTL=255TTL字段值可以帮助我们识别操作系统类型，如TTL=64通常指Linux操作系统；TTL=128指Winxp/Win2K操作系统；TTL=255指Unix操作系统。指操作系统类型。“Pingstatisticsfor192.168.
