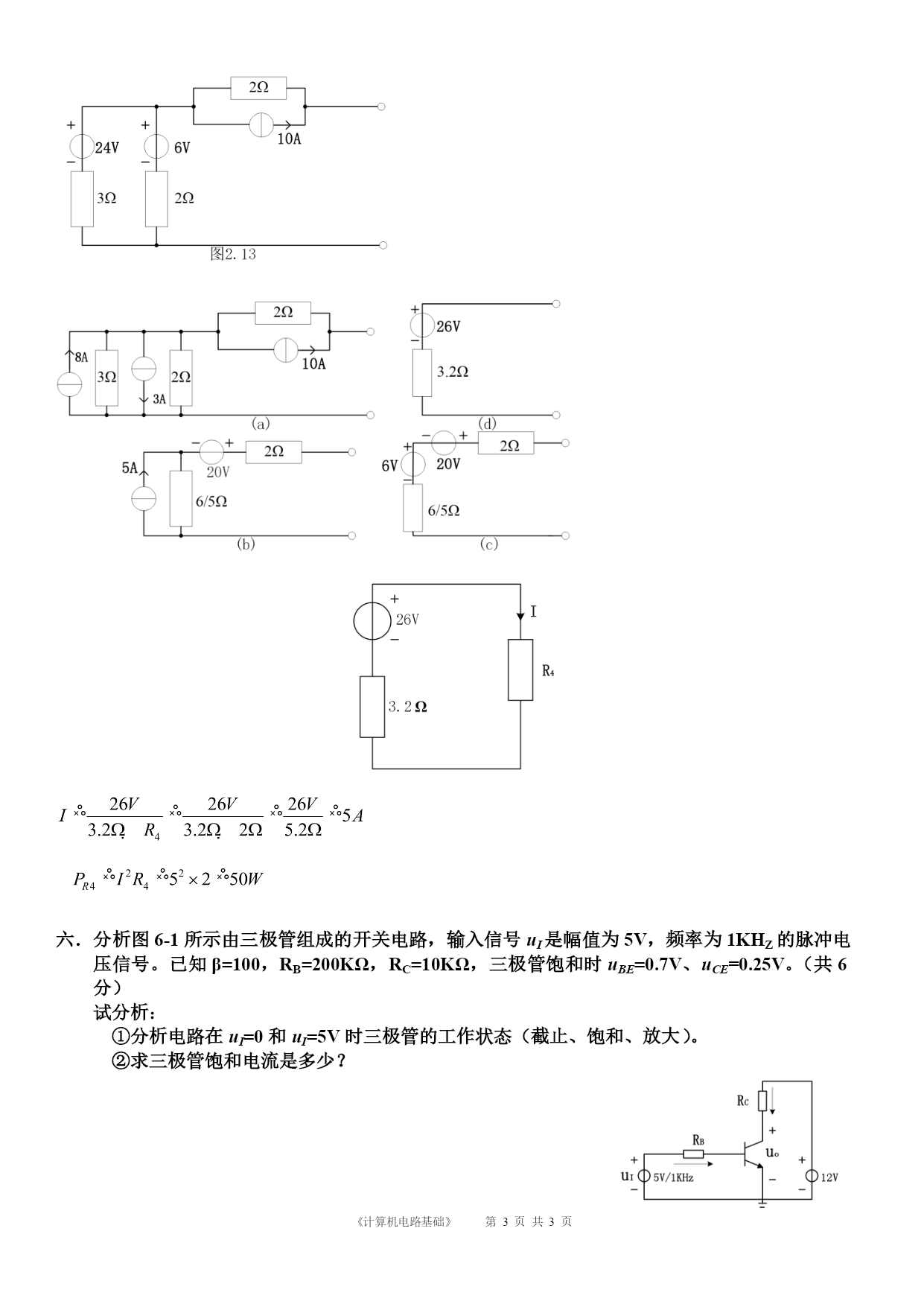

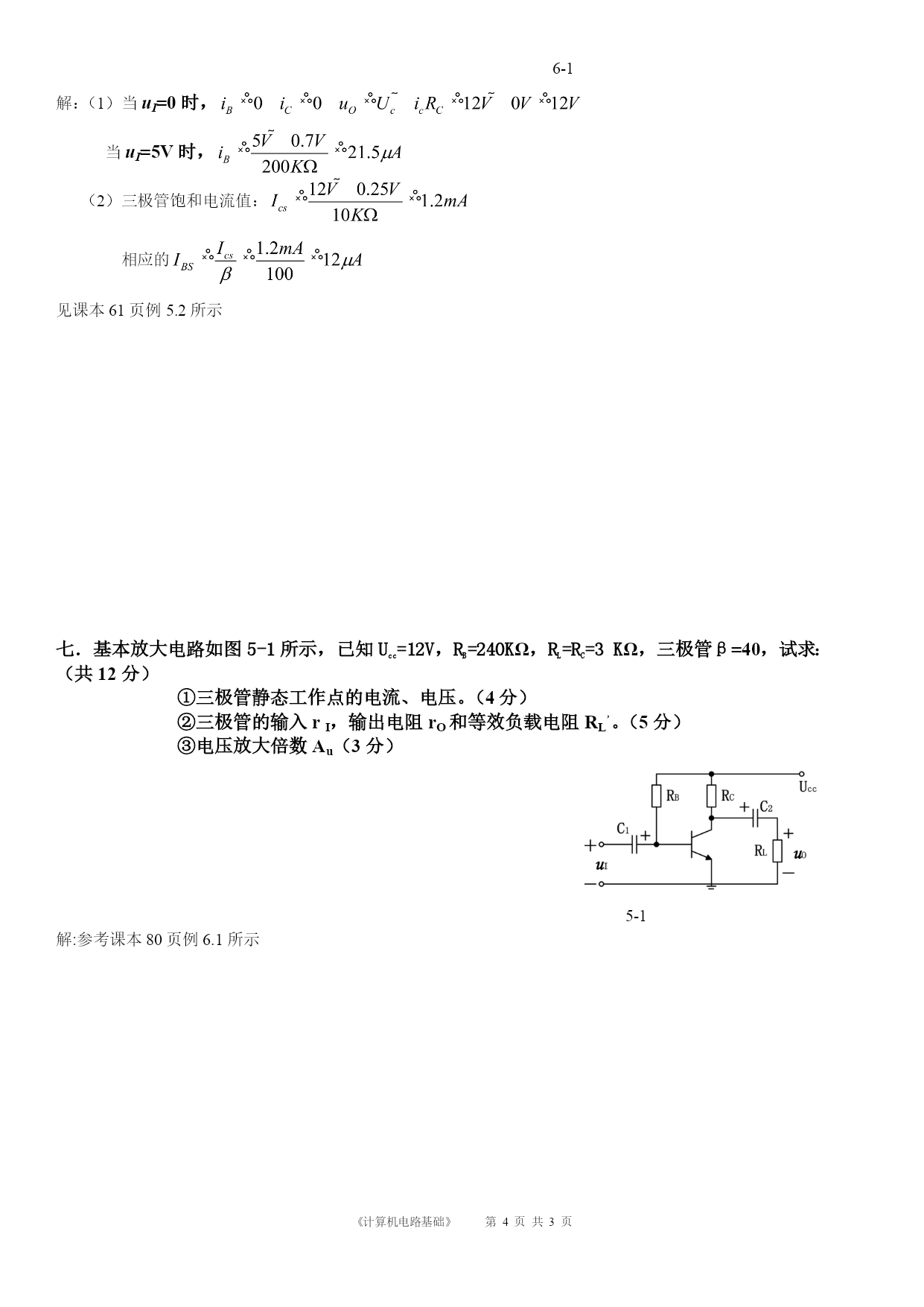

《计算机电路基础》第页《计算机电路基础》模拟试卷一单项选择题(每小题2分,共50分)1.三极管有3个工作区,在模拟电路中一般要求三极管工作在放大区中,但在数字电路中三极管则多工作于(D)。A.放大区B.饱和区C.截止区D.饱和区、截止区2.用有效值相量来表示正弦电压u(t)=220sin(314t-π/3)V时可写作=(D)。A.220π/3VB.-j268.7VC.j220VD.220-π/3V3.已知正弦交流电压u(t)=100sin(2t+60°)V,其频率为(C)。A.50HzB.2HzC.1HzD.60HZ4.场效应管是一种(A)控制器件。A.电压B.电流C.功率D.交流电5.已知有一电容C=μF接到电源上,产生电流i(t)=7.07sin(t-/3)A,则求容抗Xc=(C)。A.2ΩB.0.5ΩC.500kΩD.500Ω6.晶体管共发射极输出特性常用一族曲线表示,其中每一条曲线对应一个特定的(B)。A.ICB.IBC.IED.β7.与电流相量对应的正弦电流可写作i(t)=(B)。A.5sin(t+53.1°)AB.sin(t+36.9°)AC.sin(t+53.1°)A8.基本放大电路中(B)是核心元件,起电流放大作用。A.二极管B.三极管C.电阻D.电容9.已知逻辑电路如图1-8所,当输入A=1且B=0时,则F=(B)。A.0B.1C.11D.101-810.电路在任一时刻的输出仅仅与该时刻电路的输入有关,而与该时刻之前电路的状态无关,这样的数字逻辑电路称为(B)。A.基本放大电路B.组合逻辑电路C.时序逻辑电路D.波形变换电路11.(C)是构成时序逻辑电路的基本单元。A.全加器B.译码器C.触发器D.OC门12.(B)是用来累计和寄存输入脉个数的时序逻辑器件。A.控制器B.计数器C.加法器D.寄存器分析图2-1所示的电路图,已知R0=60Ω,R1=10Ω,R2=22Ω,R3=30Ω,R4=4Ω,求电路中的Rab、I、I1、Uda、Ube、Pda?(共12分)。2-1解:Rade=22+10=32ΩRace=4+30=34ΩRab=Rae+Reb=16.48+60=76.48ΩUbe=IRbe=0.29χ60=17.4VUda=I1Rda=0.14χ22=3.08V三、分析图3-1所示的电路图,已知Us1=24V,Us2=6V,Is=10A,R1=3Ω,R2=R3=R4=2Ω。用戴维南定理求出电流I和R4所消耗的功率。(共12分)3-1解:解题过程详见图所示。利用前面学过的两种实际电源的等效与换原理,先将图2.13电路等效为图2.14(a)所示电路,即将并联的电压源转换成电流源;合并电流源如图2.14(b)所示;再将电流源转换成电压源,如图2.14(c)所示;最后合并串联电压源,成为戴维南等效电路,如图2.14(d)所示.六.分析图6-1所示由三极管组成的开关电路,输入信号uI是幅值为5V,频率为1KHZ的脉冲电压信号。已知β=100,RB=200KΩ,RC=10KΩ,三极管饱和时uBE=0.7V、uCE=0.25V。(共6分)试分析:=1\*GB3①分析电路在uI=0和uI=5V时三极管的工作状态(截止、饱和、放大)。=2\*GB3②求三极管饱和电流是多少?6-1解:(1)当uI=0时,当uI=5V时,(2)三极管饱和电流值:相应的见课本61页例5.2所示七.基本放大电路如图5-1所示,已知Ucc=12V,RB=240KΩ,RL=RC=3KΩ,三极管β=40,试求:(共12分)=1\*GB3①三极管静态工作点的电流、电压。(4分)=2\*GB3②三极管的输入rI,输出电阻rO和等效负载电阻RL’。(5分)=3\*GB3③电压放大倍数Au(3分)5-1解:参考课本80页例6.1所示
