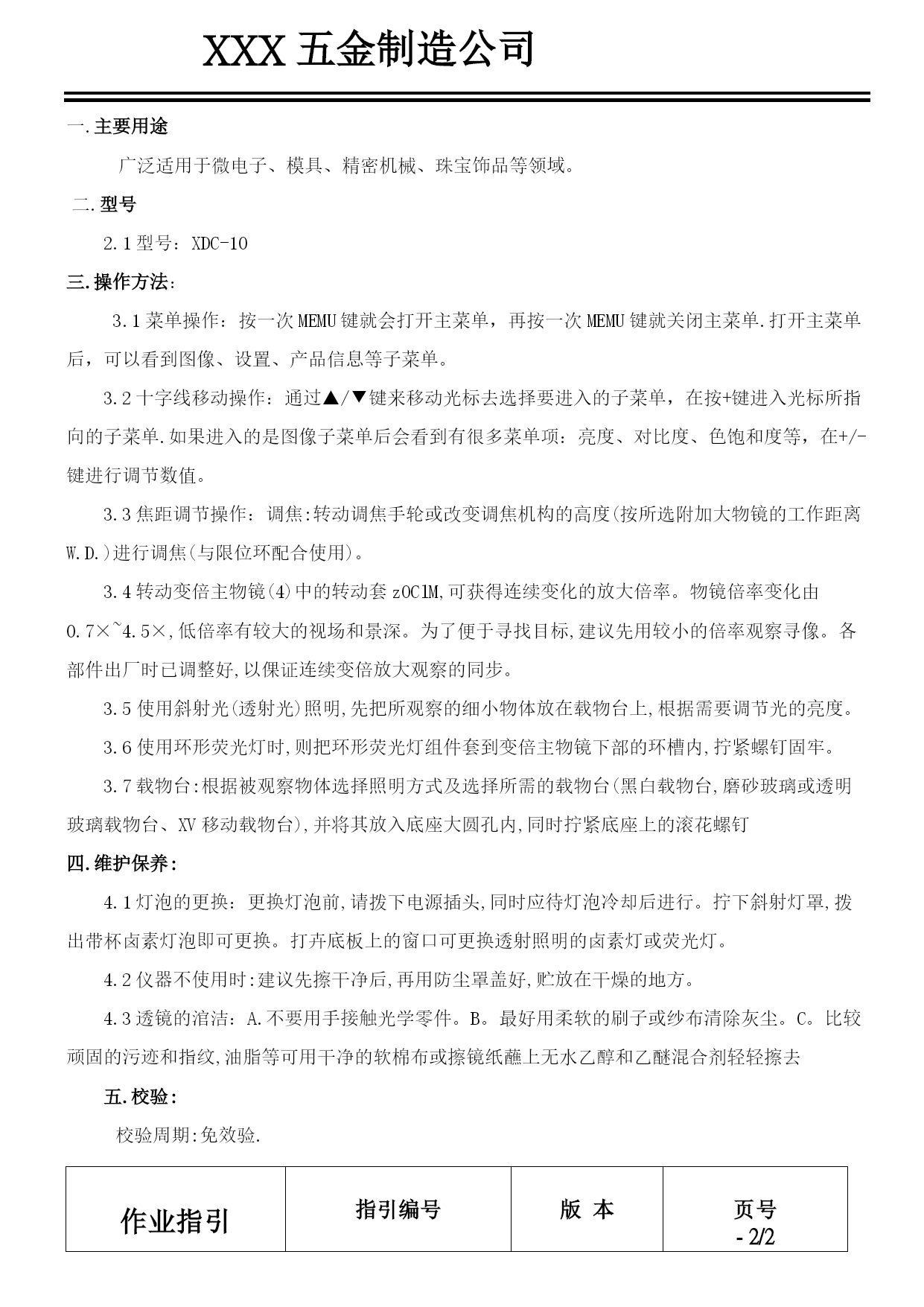

XXX五金制造公司作业指引指引编号版本页号-/2电视显微镜操作、保养指导书制订部门:品管部生效日期:盖章※※※※※※※※※※※※※※※※※※※※※※文件变更记录版本制修订日期修订摘要修订页次总页次制订审核一.主要用途广泛适用于微电子、模具、精密机械、珠宝饰品等领域。二.型号2.1型号:XDC-10三.操作方法:3.1菜单操作:按一次MEMU键就会打开主菜单,再按一次MEMU键就关闭主菜单.打开主菜单后,可以看到图像、设置、产品信息等子菜单。3.2十字线移动操作:通过▲/▼键来移动光标去选择要进入的子菜单,在按+键进入光标所指向的子菜单.如果进入的是图像子菜单后会看到有很多菜单项:亮度、对比度、色饱和度等,在+/-键进行调节数值。3.3焦距调节操作:调焦:转动调焦手轮或改变调焦机构的高度(按所选附加大物镜的工作距离W.D.)进行调焦(与限位环配合使用)。3.4转动变倍主物镜(4)中的转动套zOClM,可获得连续变化的放大倍率。物镜倍率变化由0.7×~4.5×,低倍率有较大的视场和景深。为了便于寻找目标,建议先用较小的倍率观察寻像。各部件出厂时已调整好,以倮证连续变倍放大观察的同步。3.5使用斜射光(透射光)照明,先把所观察的细小物体放在载物台上,根据需要调节光的亮度。3.6使用环形荧光灯时,则把环形荧光灯组件套到变倍主物镜下部的环槽内,拧紧螺钉固牢。3.7载物台:根据被观察物体选择照明方式及选择所需的载物台(黑白载物台,磨砂玻璃或透明玻璃载物台、XV移动载物台),并将其放入底座大圆孔内,同时拧紧底座上的滚花螺钉四.维护保养:4.1灯泡的更换:更换灯泡前,请拨下电源插头,同时应待灯泡冷却后进行。拧下斜射灯罩,拨出带杯卤素灯泡即可更换。打卉底板上的窗口可更换透射照明的卤素灯或荧光灯。4.2仪器不使用时:建议先擦干净后,再用防尘罩盖好,贮放在干燥的地方。4.3透镜的涫洁:A.不要用手接触光学零件。B。最好用柔软的刷子或纱布清除灰尘。C。比较顽固的污迹和指纹,油脂等可用干净的软棉布或擦镜纸蘸上无水乙醇和乙醚混合剂轻轻擦去五.校验:校验周期:免效验.
