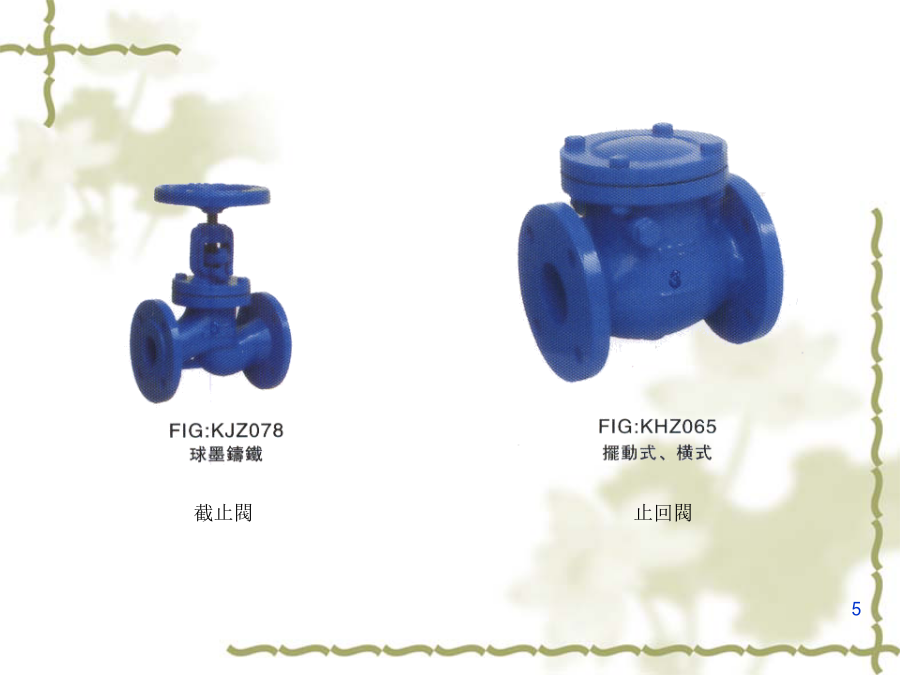

新進人員给排水教育訓練一、给水系统工程生活冷水给水系统生活热水给水系统室内消火栓给水系统自动喷洒灭火给水系统二、排水系统工程室内排水系统屋面雨水排水系统一：給水系統工程給水系統工程又分冷水給水系統、熱水給水系統和消防给水系统。(一)：冷水給水系统工程1:組成(1):引入管:又稱進戶管，為建築内外管網閒的聯絡管段.(2):水表節點:一般在戶用引入管和室外給水縂管上安裝有水表節點.(3):給水管道:給水管按其走向分橫管和立管,按水的流向又分干管和支管.(4):附件:給水管道上的附件分控制附件和配水附件.控制附件用於開啓,關閉,控制管道内的水流量,如各種閥門,配水附件用於開啓,關閉,控制各種衛生潔具的出水量,如各種水龍頭.(5):贮水加壓設備:黨給水系統中外網水壓不能滿足建築上層用水器具的水量水壓時,需設贮水加壓設備.贮水設備有水池,水箱,用於贮存調節水量.加壓設備常見的為水泵.(6):衛生潔具：主要包括各种便溺用、盥洗、淋浴、洗涤用卫生洁具。遠傳顯示水錶如圖1-39所示.3:附件的種類閥門(控制附件)按材質分金屬制閥門,非金屬制閥門.一般按不同管材選擇與管材相對應材質的閥門.按内部結構分閘閥,截止閥,球閥,蝶閥,止回閥等.如圖所示.截止閥止回閥閘閥球閥蝶閥a、离心式水泵1.构造和工作原理（1）构造泵体（叶轮、泵壳、泵轴等）、电机、管路（吸水管、压水管）、附件（压力表、阀门等）（2）工作原理启动前泵壳及吸水管内充满水，驱动电机，使叶轮和水高速旋转，水受到离心力的作用被甩出，由泵壳汇入压水管，叶轮中心形成真空，吸水池的水在大气压作用下被吸入泵壳，又被甩出，如此形成连续的水流输送。能量传递和转换的过程：电能——机械能——压能、动能。2、主要技术参数(1)流量Q：单位时间内所输送液体的体积。m3/h;L/s(2)扬程H：水泵给予单位重量液体的能量。mH2O;Pa(3)轴功率N：水泵从电机处获得的全部功率。kW有效功率Nu：水泵工作时，由水泵传递给液体的功率。kW(4)总效率η：水泵的有效功率Nu与轴功率N之比。(5)转数n：水泵叶轮每分钟旋转的转数。转/分；r/min(6)允许吸上真空高度Hs：水泵在标准状态下(水温20℃，表面压力为1标准大气压)运转时，水泵所允许的最大吸上真空高度。mH2O3.水泵的特性曲线在转速一定的情况下，用一组曲线来表示水泵基本性能参数之间的关系。Q-H、Q-N、Q-η、Q-Hs曲线。额定工况：当水泵的出流量达到设计流量时，效率最高。此时工况即水泵的设计工况，也称额定工况。水泵铭牌上所标注的即为额定工况时的参数。4、水泵的选择根据所需的流量和相应于该流量下所需的扬程来选择。（1）水泵流量的确定①单设水泵的给水系统：按设计秒流量取；②水泵、水箱联合供水的给水系统：由于水箱的调节作用及水泵可以自动启闭，水泵流量可以选小些，一般按最大小时用水量或平均小时用水量来计算。实际工作中，选泵时应考虑水泵在转动过程中的磨损和效率降低因素，一般所选水泵的额定流量和扬程稍大于计算的流量和扬程10％左右，并应使水泵在高效区工作。5.水泵的运行管理水泵启动前检查，开泵与停泵，运行中的故障检查与排除等。6.泵房要求泵房净高不小于3.2m。房间干燥、光线充足、通风良好、不冰冻、设相应的排水措施。水泵四周有足够的操作空间和行走通道。b、贮水池1.作用调节和贮存生活和消防用水量。2.设置当室外管网的流量满足不了给水系统最大小时流量和设计秒流量时，或当防火设计规范要求贮存一定水量用于消防时，应设置贮水池。贮水池应分格，使其能分别独立工作或分别泄空，以有利于清洗和检修。C、水箱1.水箱的配管（1）进水管设于上部，距上缘150～200mm，设浮球阀。（2）出水管设于水箱下部，高出下缘150mm。出水管与进水管合用时，出水管上应设止回阀。（3）溢流管设于水箱上部，控制最高水位，高于进水管并一般比进水管大。溢流管上不设阀门。（4）排水管设于水箱最底部，用以放空水箱、清洗时排水等。经阀门后可与溢流管相连合用一根排水。水池，水箱一般宜採用玻璃鋼，不銹鋼，鋼筋混凝土等材質。水箱配管、附件示意图水箱进、出管合用示意图（5）水位信号管观察水位。可不设。（6）泄水管排泄水箱壁的凝结水。2.水箱的容积根据调节流量、生活和消防储备水量等确定。（1）水箱的调节容积可以计算，也可根据生活日用水量的百分比确定。（2）消防贮水量按储存10min室内消防用水量计算。一般为12m3或18m3。3.水箱的设置要求水箱的安装高度应满足建筑物内最不利配水点所需的流出水头。水箱应加盖，留气孔，检修孔。放水箱的房间应有良好的采光
