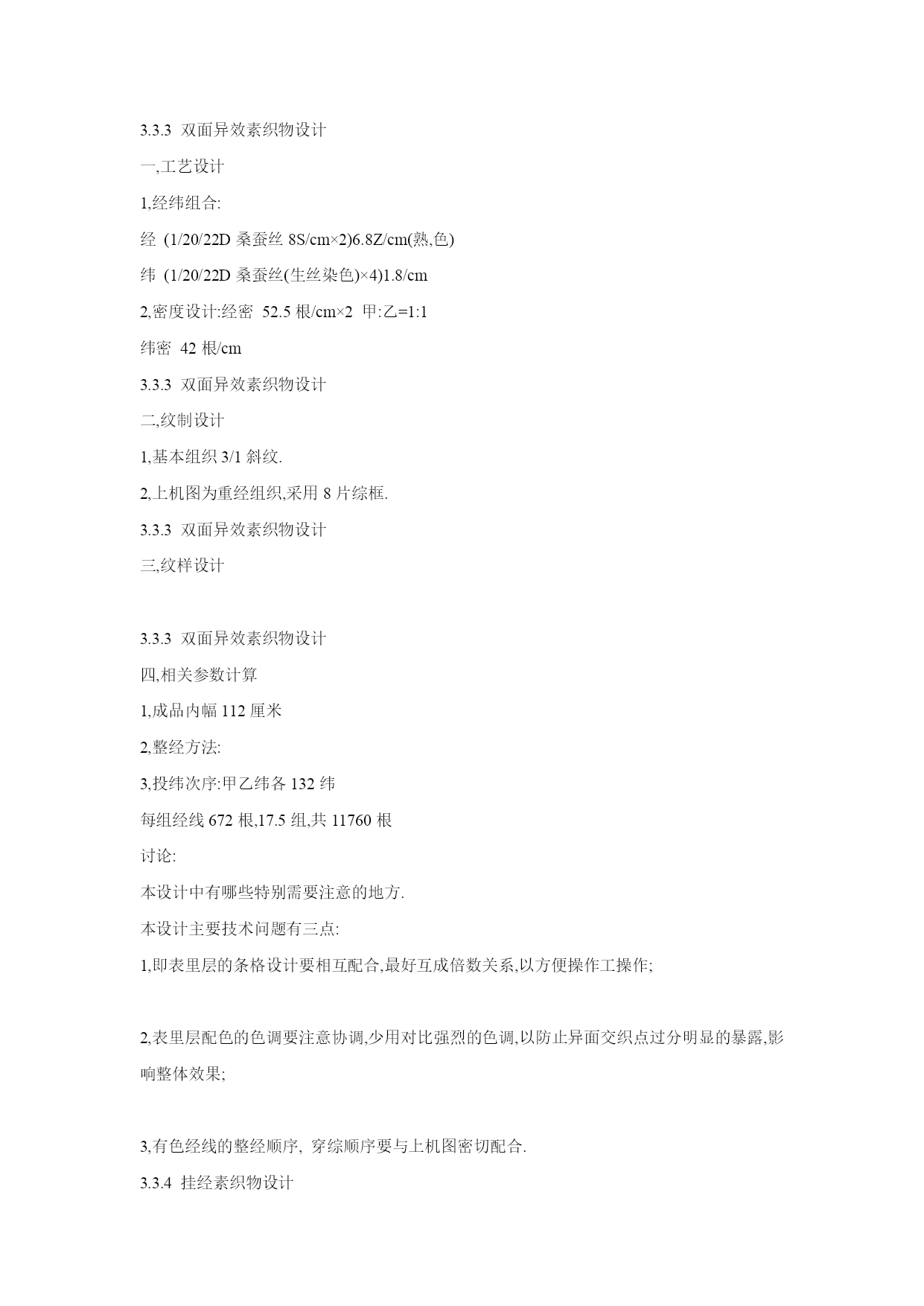

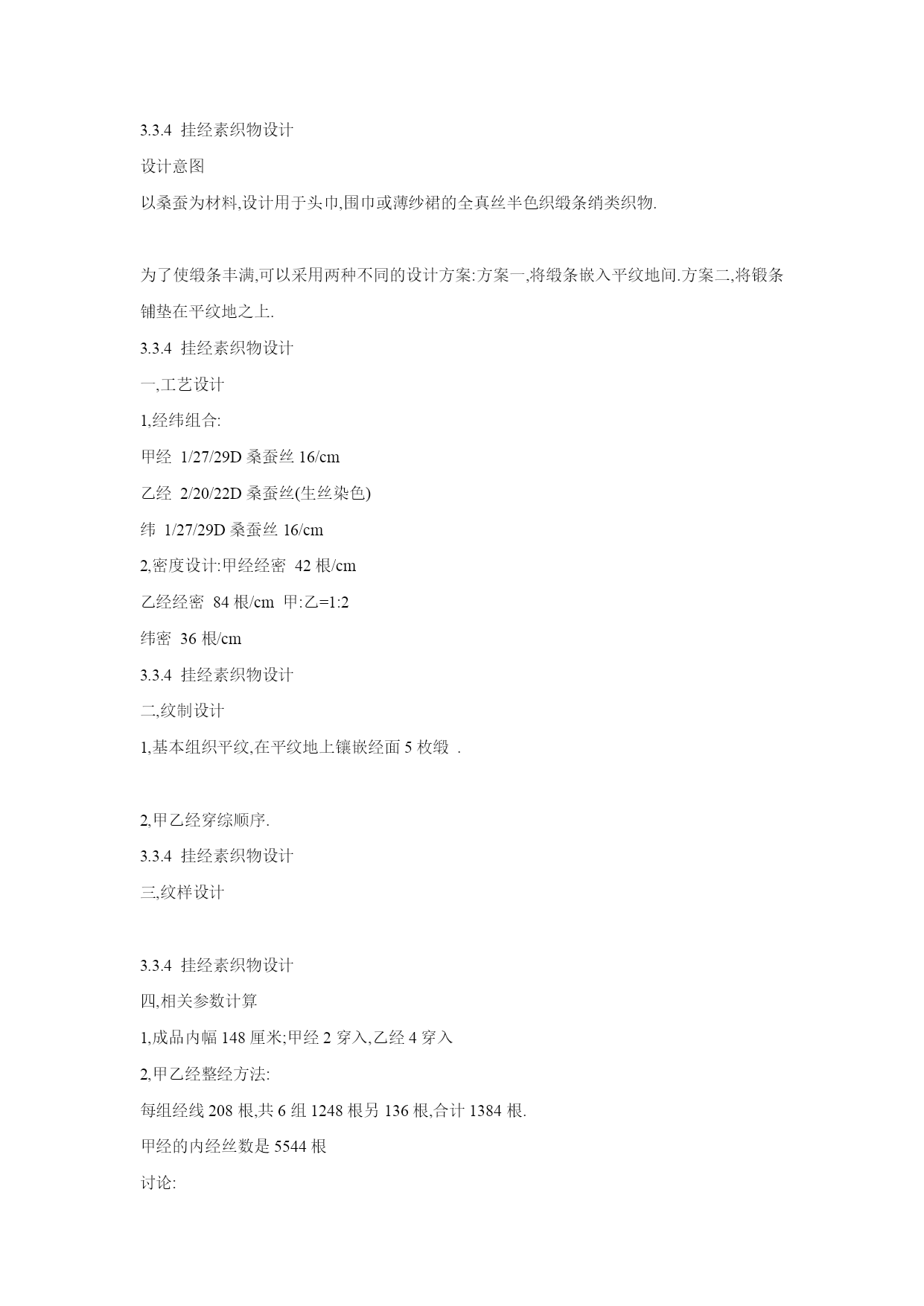

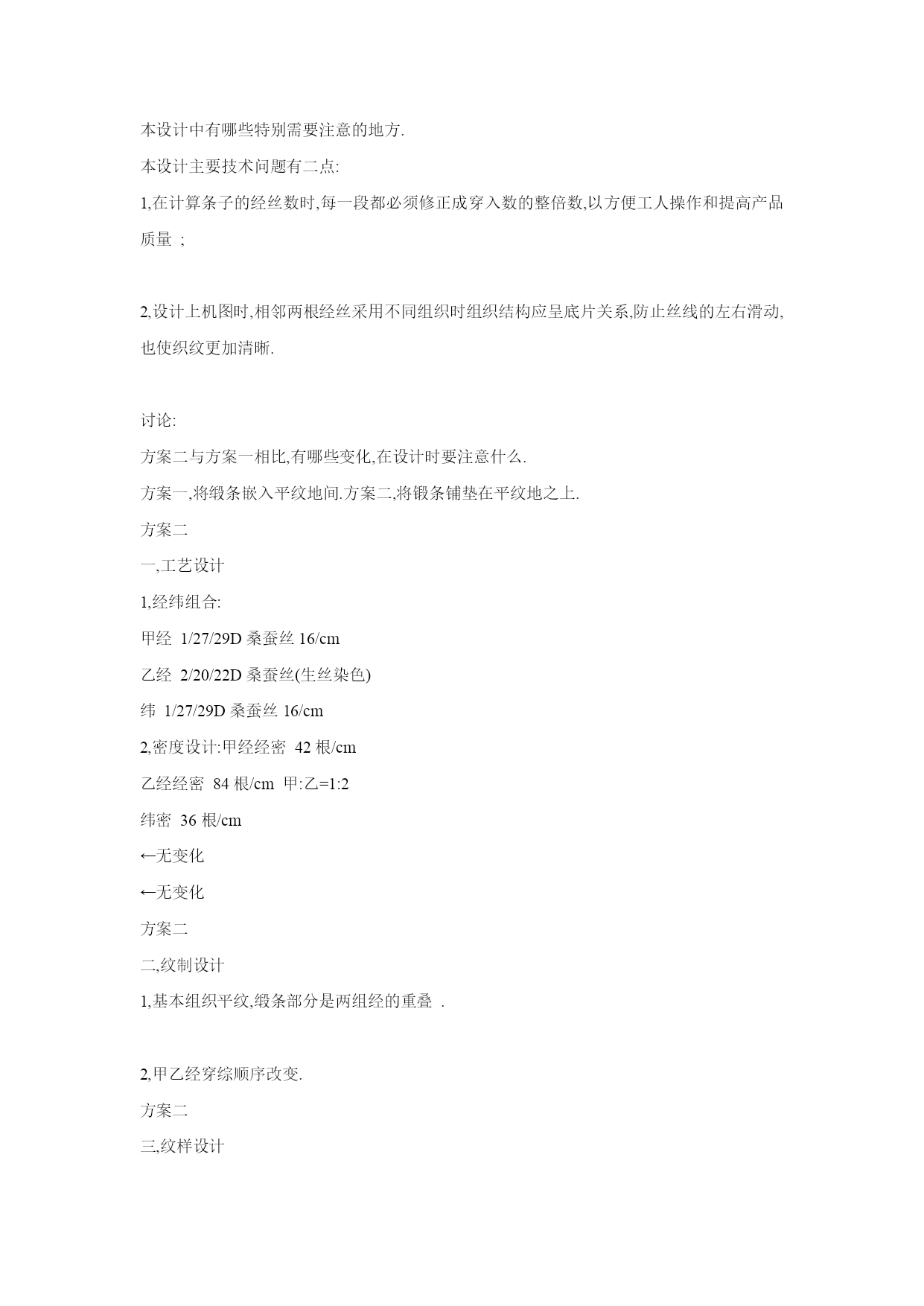

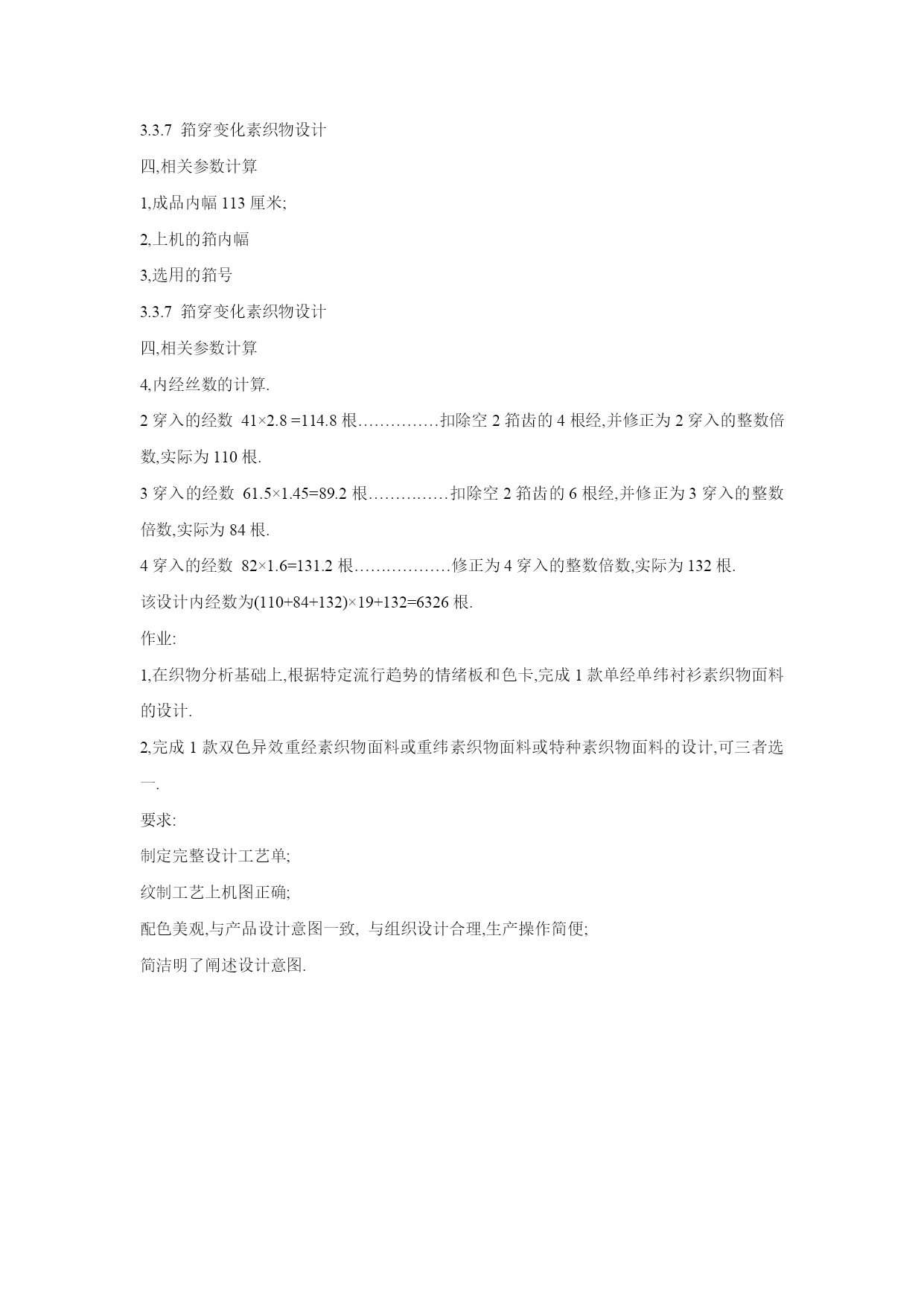

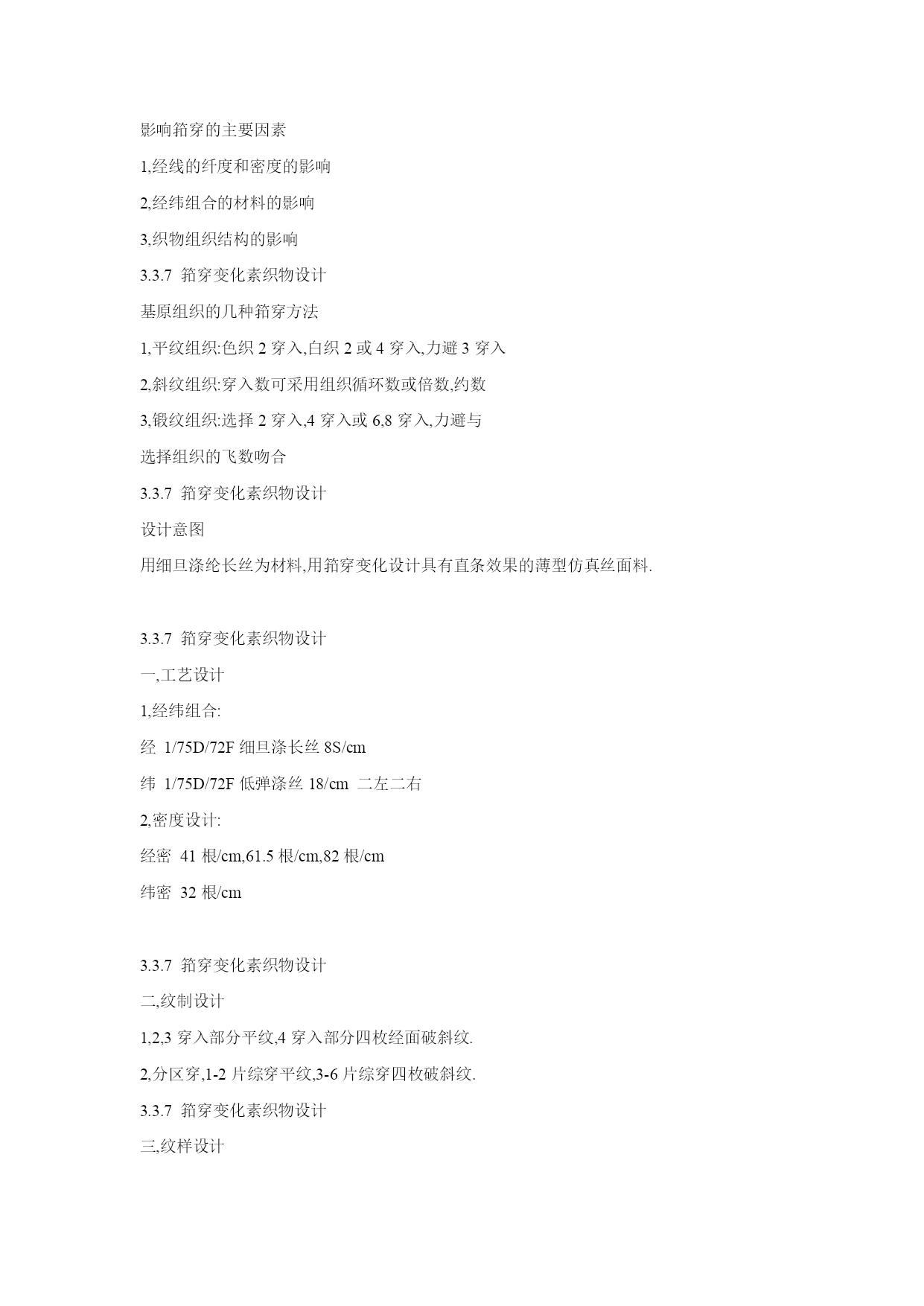

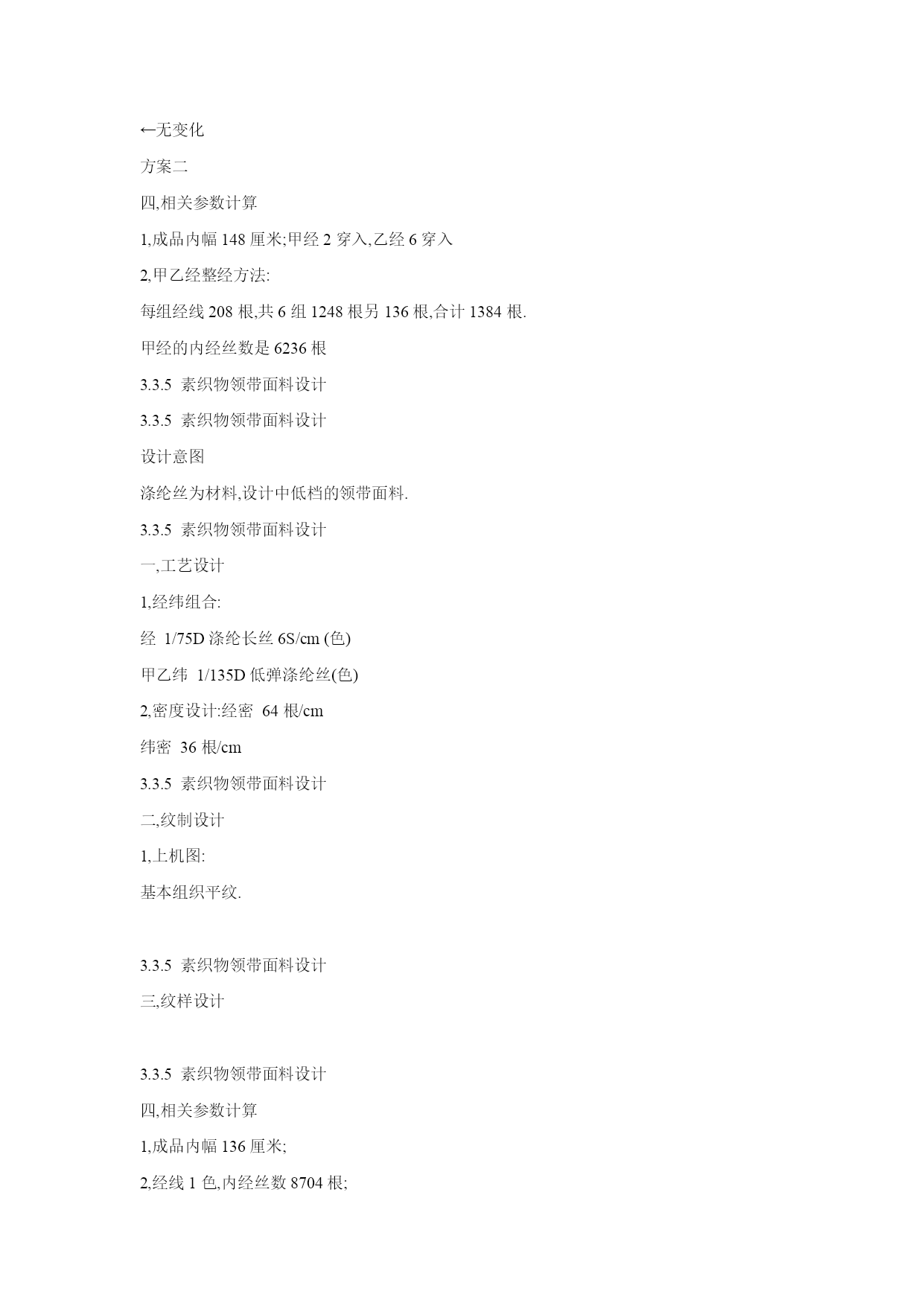

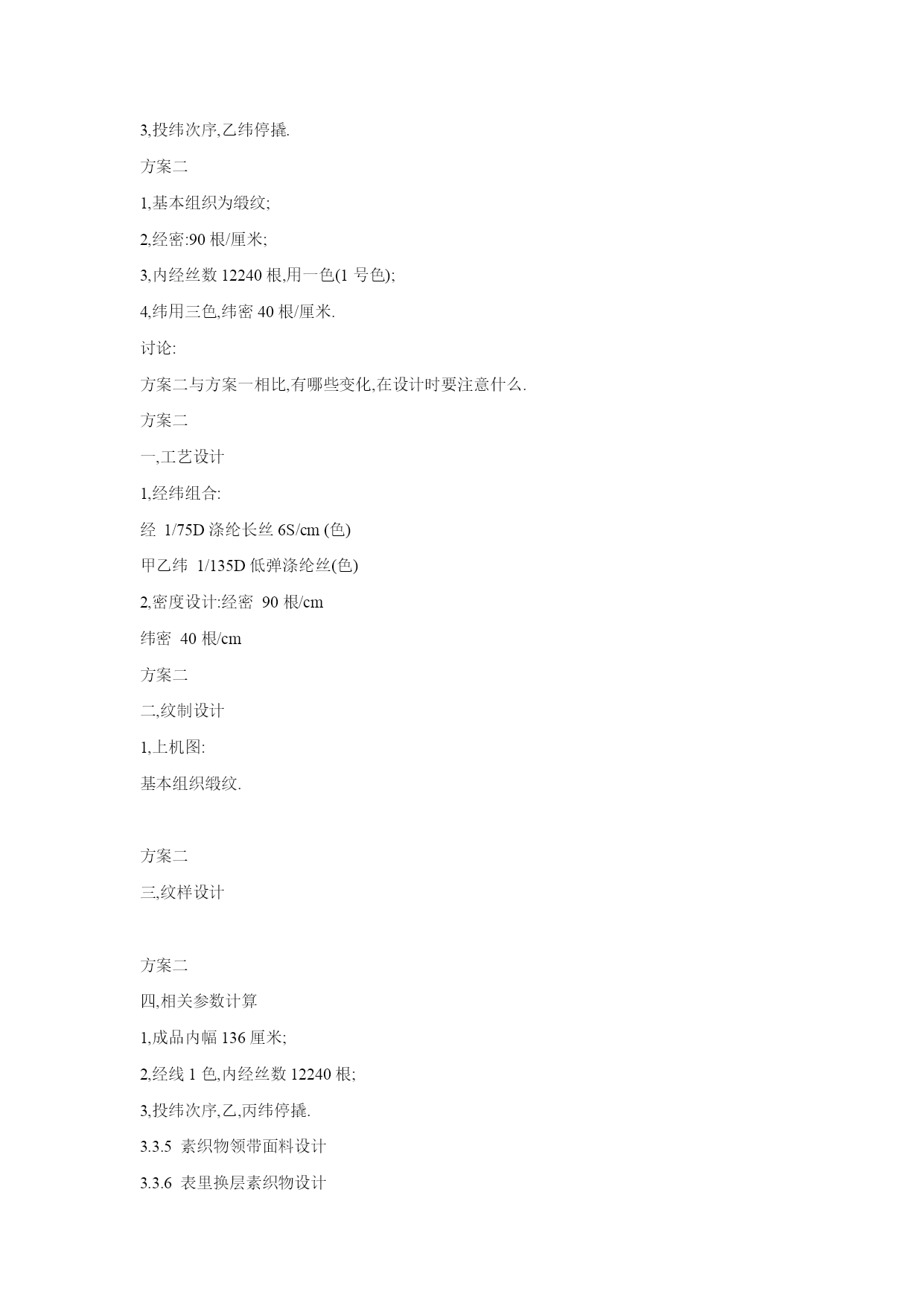

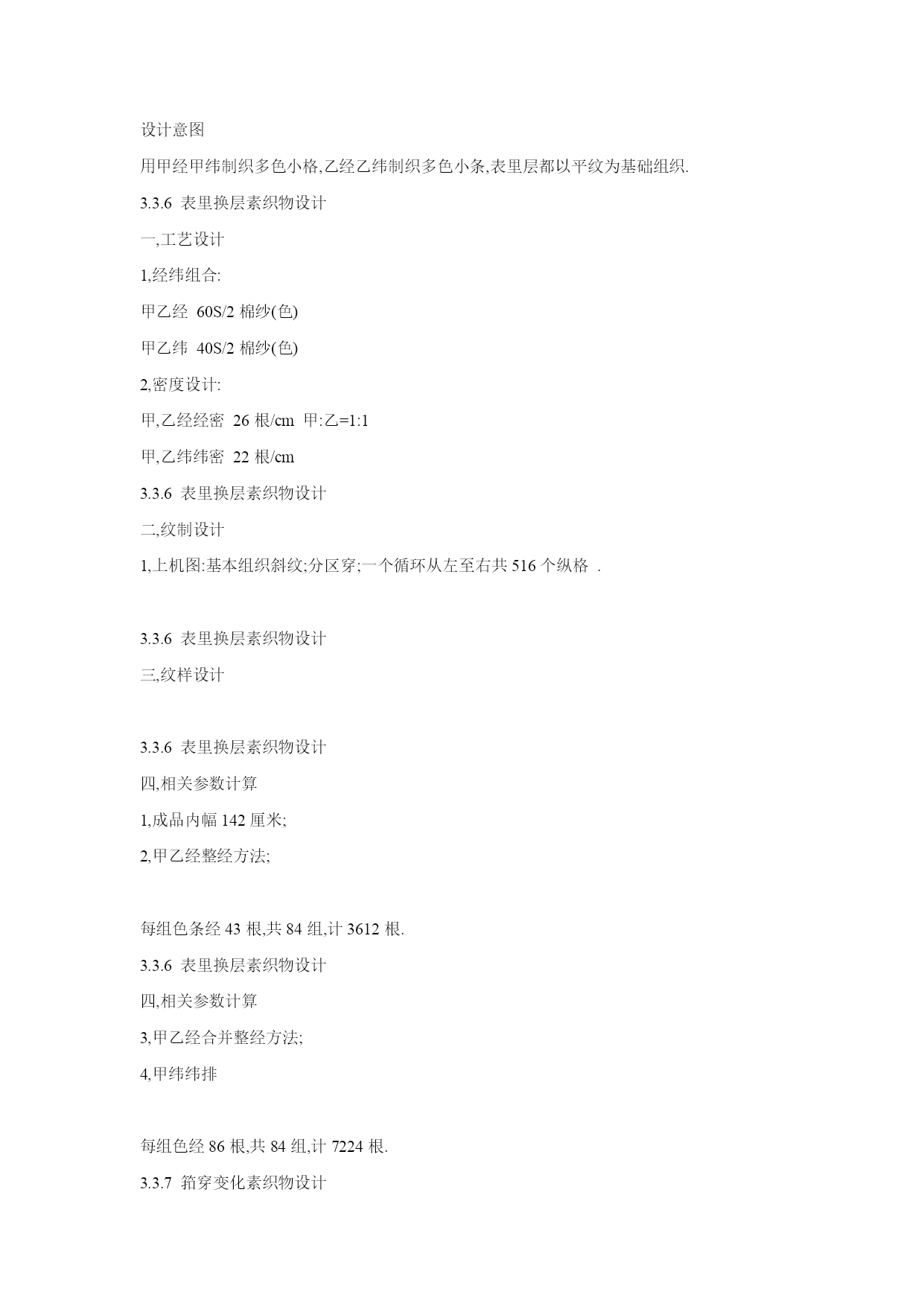

第三章素织物CAD(三)3.3计算机辅助素织物效果设计的方法1,衬衫面料设计2,高级床单设计3,双面异效的重经素织物设计4,挂经素织物设计5,素织物领带面料设计6,表里换层素织物设计7,筘穿变化素织物设计3.3.1衬衫面料的设计彩色棉纱设计衬衫面料工艺设计:经纬组合,经纬密度纹制设计:平纹组织纹样设计:条型设计相关计算:色经排列顺序即整经方法经纬配色:全棉春夏季男士衬衫面料彩条设计示意图3.3.2高级床单设计高支纯棉设计彩色格子双人加大床单工艺设计:经纬组合,经纬密度纹制设计:平纹组织纹样设计:格型设计相关计算:色经色纬的排列顺序,整经方法经纬配色:配套床上用品的成品常用规格表床单格型设计示意图3.3.3双面异效素织物设计设计意图以桑蚕丝为材料,设计具有双面效应的色织面料.3.3.3双面异效素织物设计一,工艺设计1,经纬组合:经(1/20/22D桑蚕丝8S/cm×2)6.8Z/cm(熟,色)纬(1/20/22D桑蚕丝(生丝染色)×4)1.8/cm2,密度设计:经密52.5根/cm×2甲:乙=1:1纬密42根/cm3.3.3双面异效素织物设计二,纹制设计1,基本组织3/1斜纹.2,上机图为重经组织,采用8片综框.3.3.3双面异效素织物设计三,纹样设计3.3.3双面异效素织物设计四,相关参数计算1,成品内幅112厘米2,整经方法:3,投纬次序:甲乙纬各132纬每组经线672根,17.5组,共11760根讨论:本设计中有哪些特别需要注意的地方.本设计主要技术问题有三点:1,即表里层的条格设计要相互配合,最好互成倍数关系,以方便操作工操作;2,表里层配色的色调要注意协调,少用对比强烈的色调,以防止异面交织点过分明显的暴露,影响整体效果;3,有色经线的整经顺序,穿综顺序要与上机图密切配合.3.3.4挂经素织物设计3.3.4挂经素织物设计设计意图以桑蚕为材料,设计用于头巾,围巾或薄纱裙的全真丝半色织缎条绡类织物.为了使缎条丰满,可以采用两种不同的设计方案:方案一,将缎条嵌入平纹地间.方案二,将锻条铺垫在平纹地之上.3.3.4挂经素织物设计一,工艺设计1,经纬组合:甲经1/27/29D桑蚕丝16/cm乙经2/20/22D桑蚕丝(生丝染色)纬1/27/29D桑蚕丝16/cm2,密度设计:甲经经密42根/cm乙经经密84根/cm甲:乙=1:2纬密36根/cm3.3.4挂经素织物设计二,纹制设计1,基本组织平纹,在平纹地上镶嵌经面5枚缎.2,甲乙经穿综顺序.3.3.4挂经素织物设计三,纹样设计3.3.4挂经素织物设计四,相关参数计算1,成品内幅148厘米;甲经2穿入,乙经4穿入2,甲乙经整经方法:每组经线208根,共6组1248根另136根,合计1384根.甲经的内经丝数是5544根讨论:本设计中有哪些特别需要注意的地方.本设计主要技术问题有二点:1,在计算条子的经丝数时,每一段都必须修正成穿入数的整倍数,以方便工人操作和提高产品质量;2,设计上机图时,相邻两根经丝采用不同组织时组织结构应呈底片关系,防止丝线的左右滑动,也使织纹更加清晰.讨论:方案二与方案一相比,有哪些变化,在设计时要注意什么.方案一,将缎条嵌入平纹地间.方案二,将锻条铺垫在平纹地之上.方案二一,工艺设计1,经纬组合:甲经1/27/29D桑蚕丝16/cm乙经2/20/22D桑蚕丝(生丝染色)纬1/27/29D桑蚕丝16/cm2,密度设计:甲经经密42根/cm乙经经密84根/cm甲:乙=1:2纬密36根/cm←无变化←无变化方案二二,纹制设计1,基本组织平纹,缎条部分是两组经的重叠.2,甲乙经穿综顺序改变.方案二三,纹样设计←无变化方案二四,相关参数计算1,成品内幅148厘米;甲经2穿入,乙经6穿入2,甲乙经整经方法:每组经线208根,共6组1248根另136根,合计1384根.甲经的内经丝数是6236根3.3.5素织物领带面料设计3.3.5素织物领带面料设计设计意图涤纶丝为材料,设计中低档的领带面料.3.3.5素织物领带面料设计一,工艺设计1,经纬组合:经1/75D涤纶长丝6S/cm(色)甲乙纬1/135D低弹涤纶丝(色)2,密度设计:经密64根/cm纬密36根/cm3.3.5素织物领带面料设计二,纹制设计1,上机图:基本组织平纹.3.3.5素织物领带面料设计三,纹样设计3.3.5素织物领带面料设计四,相关参数计算1,成品内幅136厘米;2,经线1色,内经丝数8704根;3,投纬次序,乙纬停撬.方案二1,基本组织为缎纹;2,经密:90根/厘米;3,内经丝数12240根,用一色(1号色);4,纬用三色,纬密40根/厘米.讨论:方案二与方案一相比,有哪些变化,在设计时要注意什么.方案二一,工艺设计1,经纬组合:经1/75D涤纶长丝6S/cm(色)甲乙纬1/135D低弹涤纶丝(色)2
