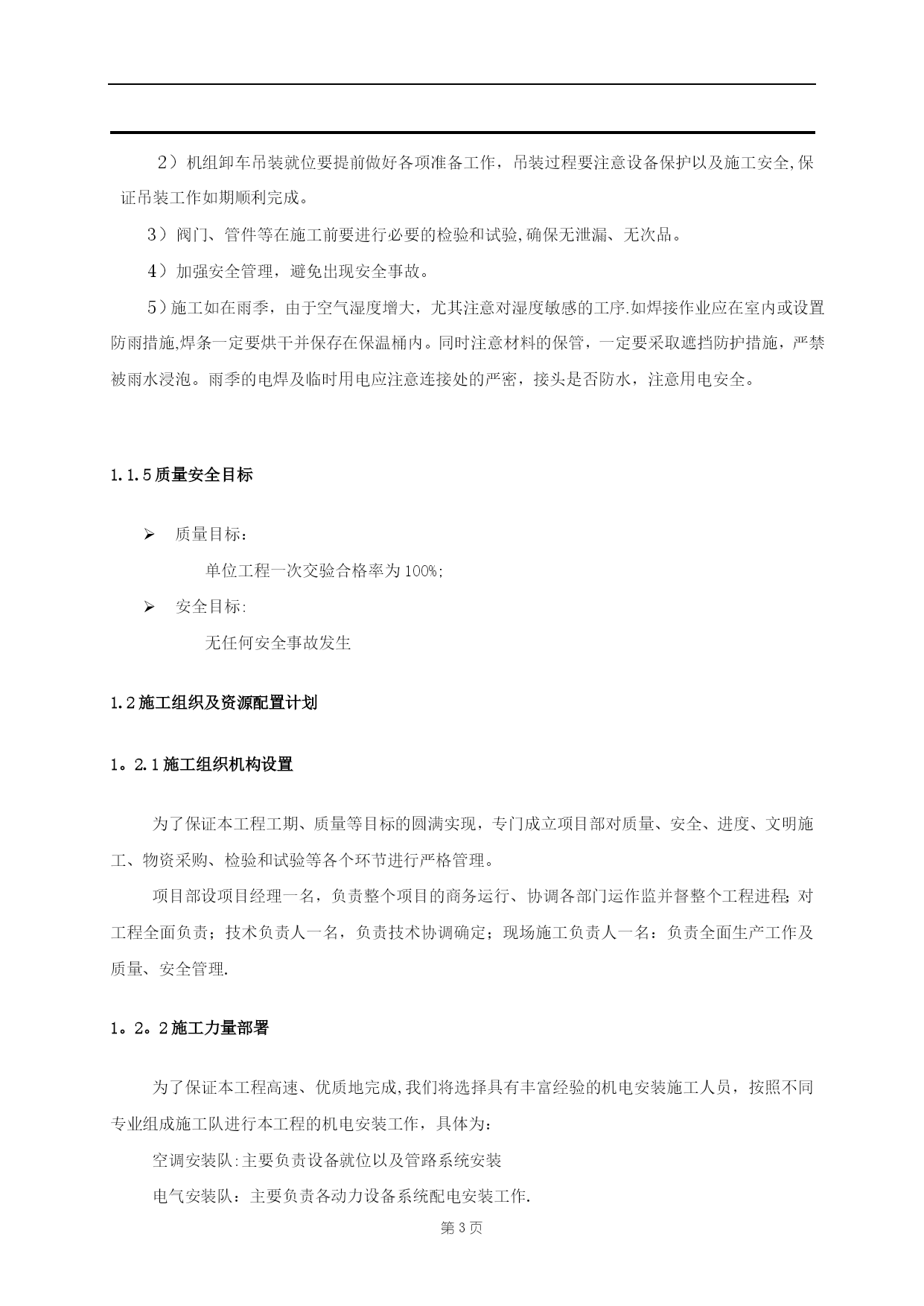

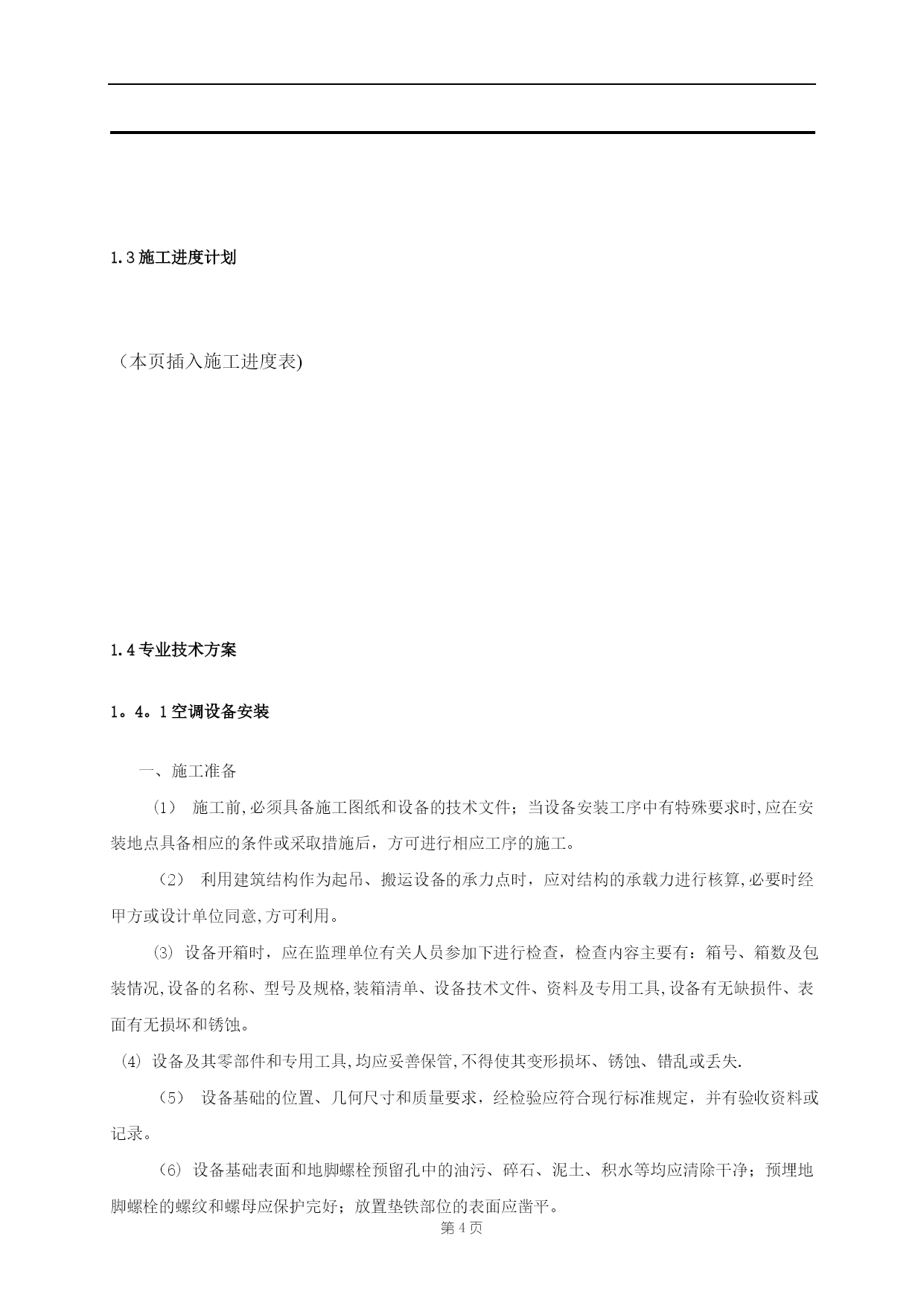

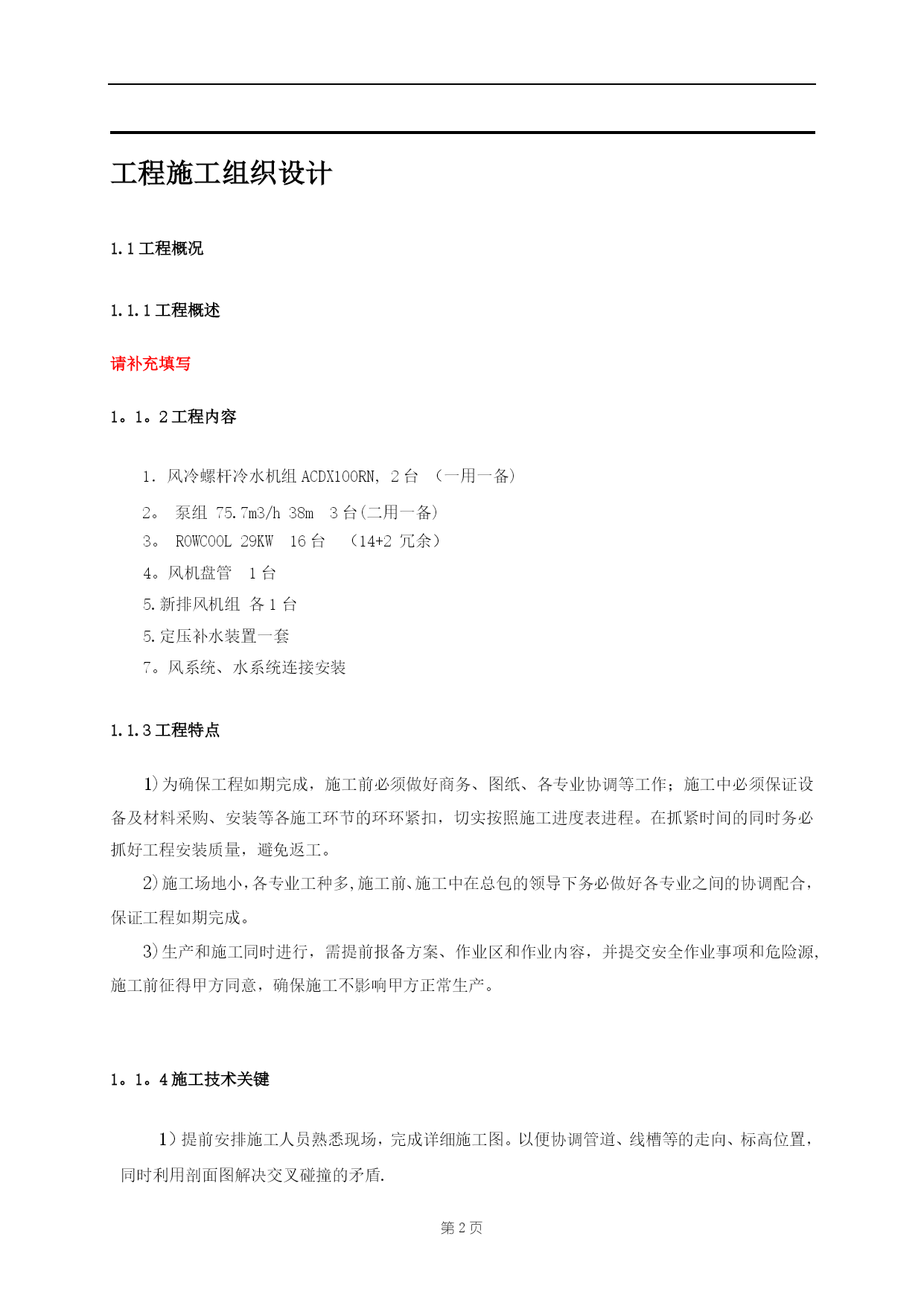

第PAGE1页空调系统施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载工程施工组织设计1.1工程概况1.1.1工程概述请补充填写1。1。2工程内容1．风冷螺杆冷水机组ACDX100RN,2台（一用一备)2。泵组75.7m3/h38m3台(二用一备)3。ROWCOOL29KW16台（14+2冗余）4。风机盘管1台5.新排风机组各1台5.定压补水装置一套7。风系统、水系统连接安装1.1.3工程特点1)为确保工程如期完成，施工前必须做好商务、图纸、各专业协调等工作；施工中必须保证设备及材料采购、安装等各施工环节的环环紧扣，切实按照施工进度表进程。在抓紧时间的同时务必抓好工程安装质量，避免返工。2)施工场地小，各专业工种多,施工前、施工中在总包的领导下务必做好各专业之间的协调配合，保证工程如期完成。3)生产和施工同时进行，需提前报备方案、作业区和作业内容，并提交安全作业事项和危险源,施工前征得甲方同意，确保施工不影响甲方正常生产。1。1。4施工技术关键1）提前安排施工人员熟悉现场，完成详细施工图。以便协调管道、线槽等的走向、标高位置，同时利用剖面图解决交叉碰撞的矛盾.2）机组卸车吊装就位要提前做好各项准备工作，吊装过程要注意设备保护以及施工安全,保证吊装工作如期顺利完成。3）阀门、管件等在施工前要进行必要的检验和试验,确保无泄漏、无次品。4）加强安全管理，避免出现安全事故。5）施工如在雨季，由于空气湿度增大，尤其注意对湿度敏感的工序.如焊接作业应在室内或设置防雨措施,焊条一定要烘干并保存在保温桶内。同时注意材料的保管，一定要采取遮挡防护措施，严禁被雨水浸泡。雨季的电焊及临时用电应注意连接处的严密，接头是否防水，注意用电安全。1.1.5质量安全目标质量目标：单位工程一次交验合格率为100%;安全目标:无任何安全事故发生1.2施工组织及资源配置计划1。2.1施工组织机构设置为了保证本工程工期、质量等目标的圆满实现，专门成立项目部对质量、安全、进度、文明施工、物资采购、检验和试验等各个环节进行严格管理。项目部设项目经理一名，负责整个项目的商务运行、协调各部门运作监并督整个工程进程；对工程全面负责；技术负责人一名，负责技术协调确定；现场施工负责人一名：负责全面生产工作及质量、安全管理.1。2。2施工力量部署为了保证本工程高速、优质地完成,我们将选择具有丰富经验的机电安装施工人员，按照不同专业组成施工队进行本工程的机电安装工作，具体为：空调安装队:主要负责设备就位以及管路系统安装电气安装队：主要负责各动力设备系统配电安装工作.1.3施工进度计划（本页插入施工进度表)1.4专业技术方案1。4。1空调设备安装一、施工准备(1）施工前,必须具备施工图纸和设备的技术文件；当设备安装工序中有特殊要求时,应在安装地点具备相应的条件或采取措施后，方可进行相应工序的施工。（2）利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算,必要时经甲方或设计单位同意,方可利用。(3)设备开箱时，应在监理单位有关人员参加下进行检查，检查内容主要有：箱号、箱数及包装情况,设备的名称、型号及规格,装箱清单、设备技术文件、资料及专用工具,设备有无缺损件、表面有无损坏和锈蚀。(4)设备及其零部件和专用工具,均应妥善保管,不得使其变形损坏、锈蚀、错乱或丢失.（5）设备基础的位置、几何尺寸和质量要求，经检验应符合现行标准规定，并有验收资料或记录。（6)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。二、设备吊装运输（1）在吊装运输前对设备的重量、重心位置、外型尺寸受力点情况以及设备的结构性能,做必要了解，以便确定吊车吊索具，运输路线和具体方法。（2）冷水主机、水泵、定压水箱等设备，在土建机房结构施工前应与土建确定其吊装运输的预留孔和通道，核算各受力点和部位是否有足够的承载能力。(3)特别注意设备的运输顺序，先里后外，先大后小，先静后动。（4）在吊装运输设备前，对采用的吊具、索具进行动载核算，以确定所使用的吊具、索具是安全的。(5）吊运前针对施工现场实际情况制定安全措施，并对施工班组进行安全技术交底。（6)大型设备（如冷水机组)的吊装运输将编制专题施工方案。三、冷水机组安装(1)本工程采用ACDX100RN风冷螺杆冷水机组机组2台(2)机组运输到位后方可拆箱安装，开箱后检查机组的是否齐全，运输途中有无损伤、锈蚀，设备出厂前系统真空或充氮保护有无泄漏,油封是否完好。(3)设备就位和找正，应在设备底座下垫上滚轮或滚杠再用倒链牵引或用千斤顶
