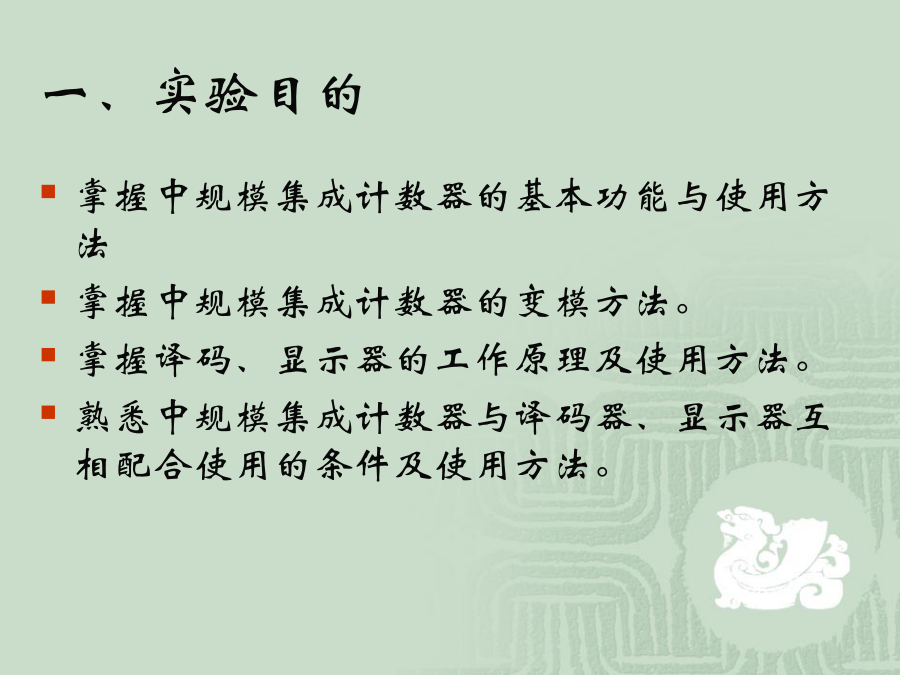

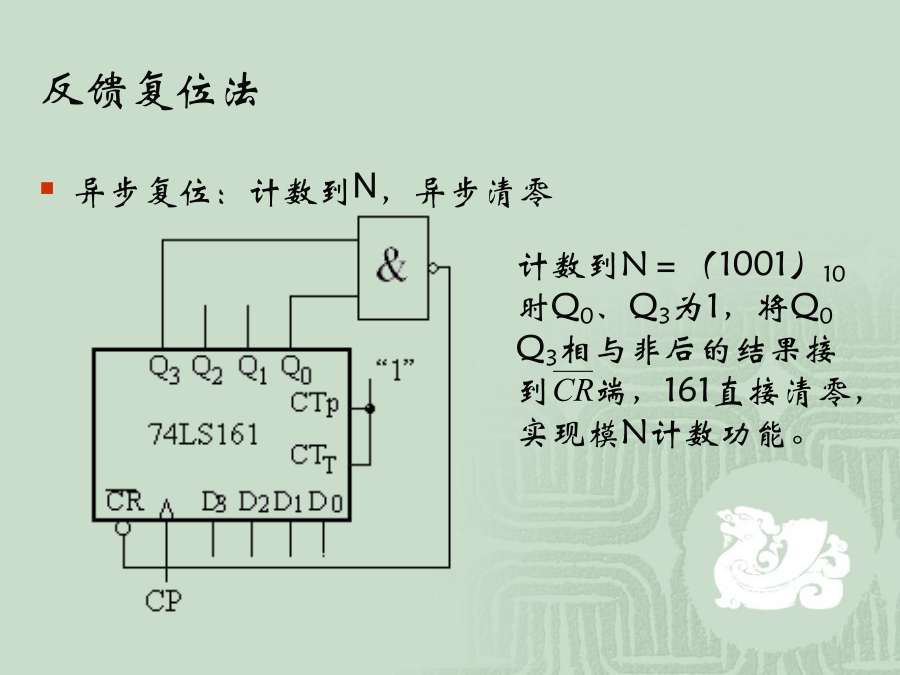

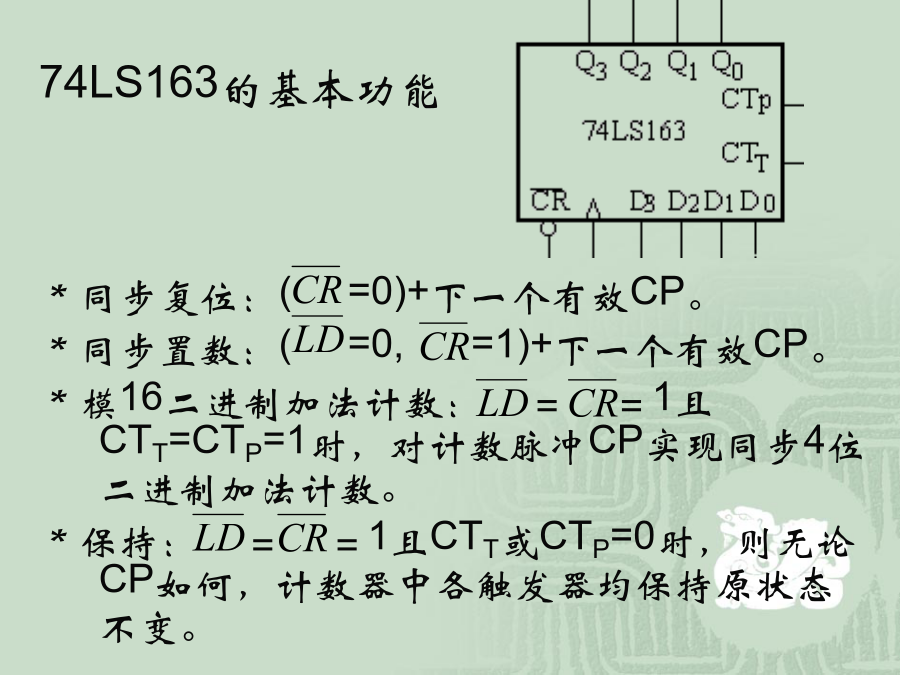

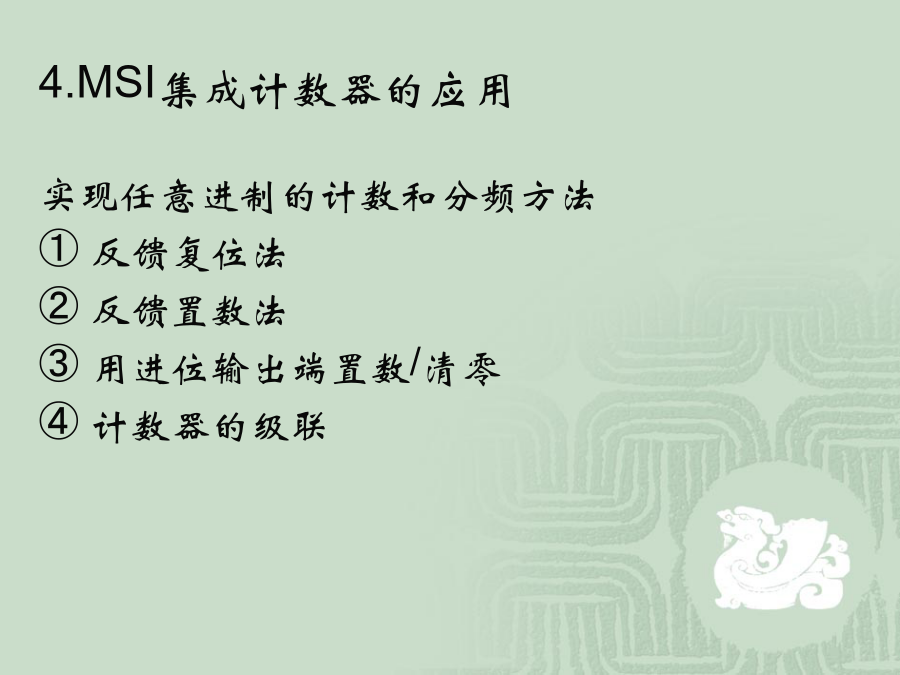

2.10计数、译码与显示一、实验目的二、实验原理1.计数器原理2.计数器的种类3.MSI集成计数器74LS163的基本功能74LS163的功能表实现任意进制的计数和分频方法①反馈复位法②反馈置数法③用进位输出端置数/清零④计数器的级联反馈复位法反馈复位法反馈置数法计数器的级联5.译码显示5.译码显示74LS48功能表共阴极LED数码管管脚图其译码器输出（Ya～Yg）是高电平有效，适用于驱动共阴极LED数码管，显示的字形如表中所示。因其译码器输出端的内部有上拉电阻（是2K的限流电阻），因此理论上在与LED管连接时无需再外接限流电阻。但是由于译码器工作电压为5V左右，而LED数码管的工作电压为1.4-2.5V左右，因此，在共阴极上还需接上300欧姆的保护电阻后再接地。由表中可以看出，74LS48具有译码功能、试灯功能、灭灯功能、动态灭灯功能。LT为试灯端，低电平有效，接地时，应显示全8三、实验任务
