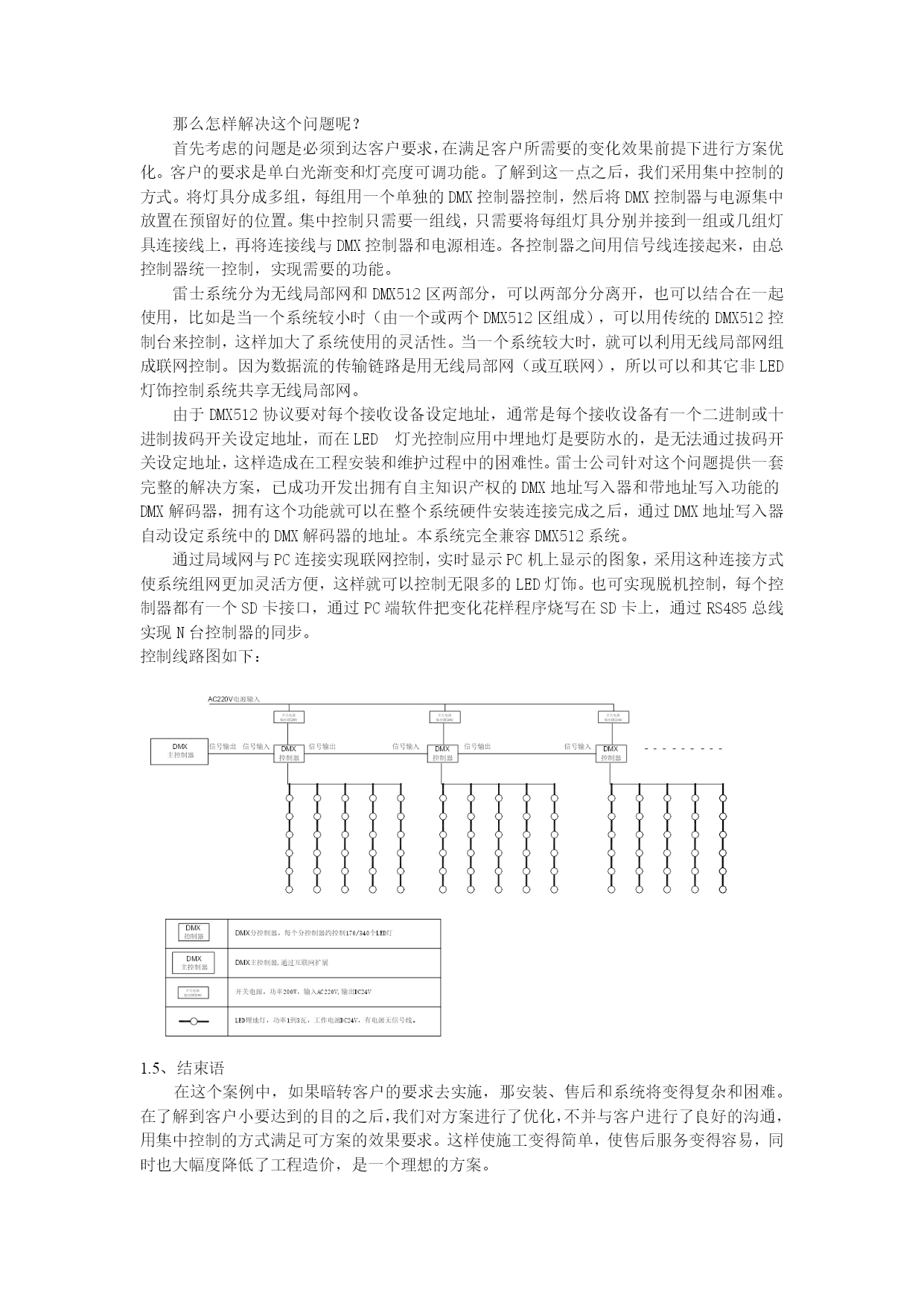

案例分析1、案例一1.1项目名称：四川“北川抗震纪念馆”1.2主要产品：LED可调光埋地灯，涉及到的产品型号有：NEL013-AC/1W、NEL013-AC/2W、NEL264-AC/1W、NSL021/1W。1.3客户要求：灯具功率1到3瓦，颜色白光（涉及到的色温有：3000K、4000K、7000K），灯具电压DC24V，防护等级IP65。要求灯具内加设DMX控制芯片，并预留相应的接线端子。实现单白光渐变和灯亮度可调功能（通过控制器可根据需要任意设定灯亮度，设定区间：0%到100%）。1.4案例说明客户要求很明确，并且已经有详细的布灯图和线路图。从技术角度分析可以实现，但是按客户的要求会存在以下问题：1.4.1、按照客户的安装要求，灯具需要有信号线和电源线，灯具至少有三个出线孔（最好有四个出线孔），而现在公司的埋地灯为单线出线，要达到客户的要求只有从新开模具，但是从新可模需要一定的时间，影响工程的进度。1.4.2、埋地灯是嵌入式灯具，埋于地面，面盖与地面水平。埋地灯的电源线和信号线都埋在地下，有一定深度。由于过多的节点很难避免有信号传输和电源供电不良等售后问题，这种安装方式给售后带来不便，维护费用较大，不易维护。1.4.3、目前DMX512是应用最广泛的LED控制系统，实际上是LED市场单独的标准。由于DMX512也要设定地址，而DMX512最多只能控制512个通道也就是170个全彩LED灯具，所以只能应用在小规模LED控制系统中。这种控制方式只能做到系统的局部控制，无法对整个系统实现完全智能化控制，控制原理图如下：那么怎样解决这个问题呢？首先考虑的问题是必须到达客户要求，在满足客户所需要的变化效果前提下进行方案优化。客户的要求是单白光渐变和灯亮度可调功能。了解到这一点之后，我们采用集中控制的方式。将灯具分成多组，每组用一个单独的DMX控制器控制，然后将DMX控制器与电源集中放置在预留好的位置。集中控制只需要一组线，只需要将每组灯具分别并接到一组或几组灯具连接线上，再将连接线与DMX控制器和电源相连。各控制器之间用信号线连接起来，由总控制器统一控制，实现需要的功能。雷士系统分为无线局部网和DMX512区两部分，可以两部分分离开，也可以结合在一起使用，比如是当一个系统较小时（由一个或两个DMX512区组成），可以用传统的DMX512控制台来控制，这样加大了系统使用的灵活性。当一个系统较大时，就可以利用无线局部网组成联网控制。因为数据流的传输链路是用无线局部网（或互联网），所以可以和其它非LED灯饰控制系统共享无线局部网。由于DMX512协议要对每个接收设备设定地址，通常是每个接收设备有一个二进制或十进制拔码开关设定地址，而在LED灯光控制应用中埋地灯是要防水的，是无法通过拔码开关设定地址，这样造成在工程安装和维护过程中的困难性。雷士公司针对这个问题提供一套完整的解决方案，已成功开发出拥有自主知识产权的DMX地址写入器和带地址写入功能的DMX解码器，拥有这个功能就可以在整个系统硬件安装连接完成之后，通过DMX地址写入器自动设定系统中的DMX解码器的地址。本系统完全兼容DMX512系统。通过局域网与PC连接实现联网控制，实时显示PC机上显示的图象，采用这种连接方式使系统组网更加灵活方便，这样就可以控制无限多的LED灯饰。也可实现脱机控制，每个控制器都有一个SD卡接口，通过PC端软件把变化花样程序烧写在SD卡上，通过RS485总线实现N台控制器的同步。控制线路图如下：1.5、结束语在这个案例中，如果暗转客户的要求去实施，那安装、售后和系统将变得复杂和困难。在了解到客户小要达到的目的之后，我们对方案进行了优化，不并与客户进行了良好的沟通，用集中控制的方式满足可方案的效果要求。这样使施工变得简单，使售后服务变得容易，同时也大幅度降低了工程造价，是一个理想的方案。2、案例二2.1项目名称：重庆南岸区迎春灯饰2.2主要产品：LED像素屏、LED彩虹管、LED灯串、激光灯、长空利剑2.3客户要求：长42米，宽25米。脱机使用，节目内容可更改。显示文字、图片或简单视频，可做广告用途。效果图片2.4案例说明项目地点为重庆市南岸区。屏幕由两部分组成，每个屏尺寸为42x20米，两个屏总面积为1680平方米，像素点数60000点。这个是个很大的异型显示屏，单从面积上讲可以说是中国第一大屏。因为屏幕面积庞大，给设计和施工带来困难。设计上必须考虑信号传输问题、系统稳定问题、IP等级问题、抗紫外线和酸雨问题、和供电平衡问题。既要容易生产又要方便安装。于是我们采用模块化设计，用1.5mm厚镀锌铁板制作一个1000x1000mm的骨架（图一），骨架四个角预留四个M8螺丝空位。将像素点固定在骨架上，然后将
