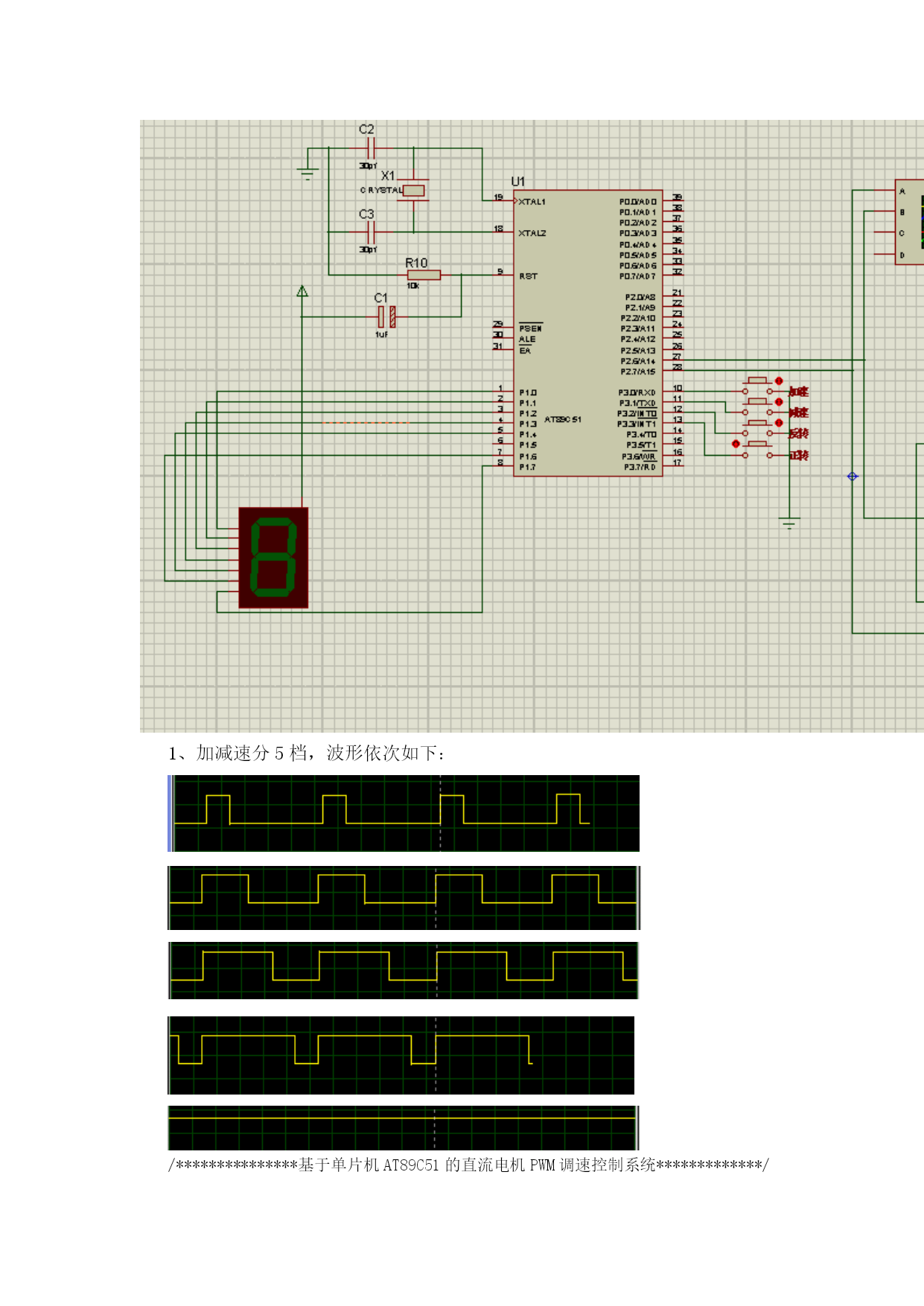

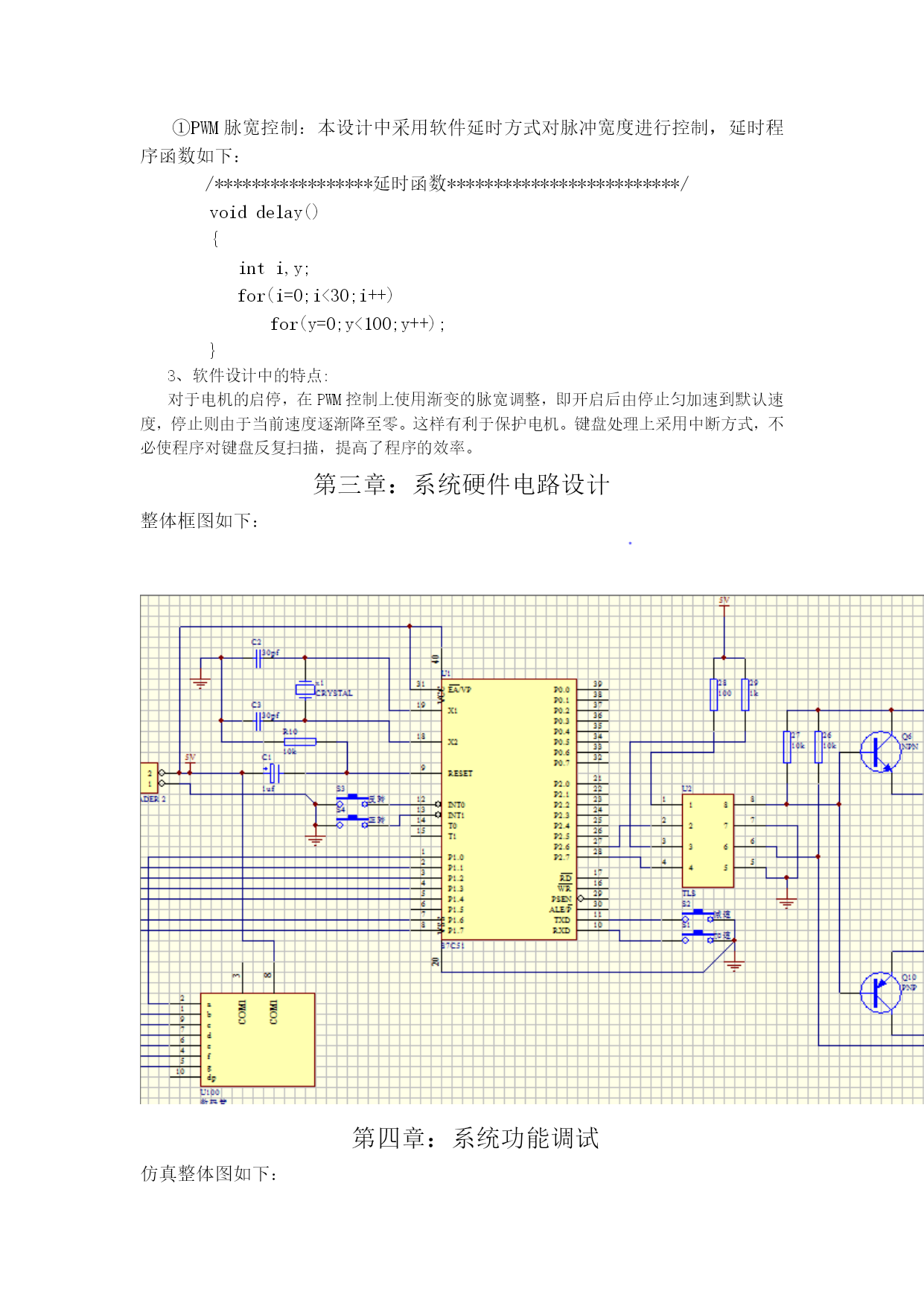

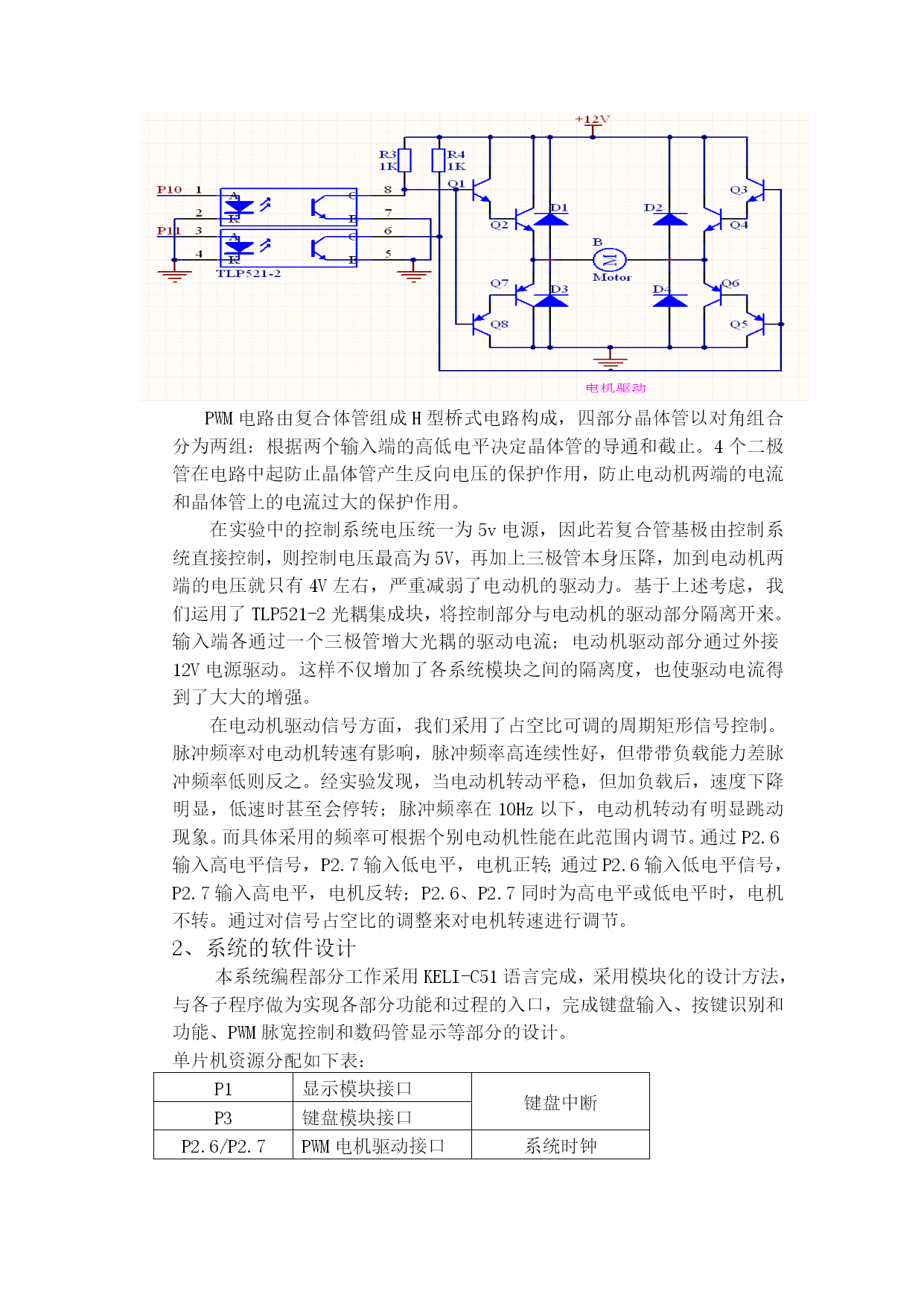

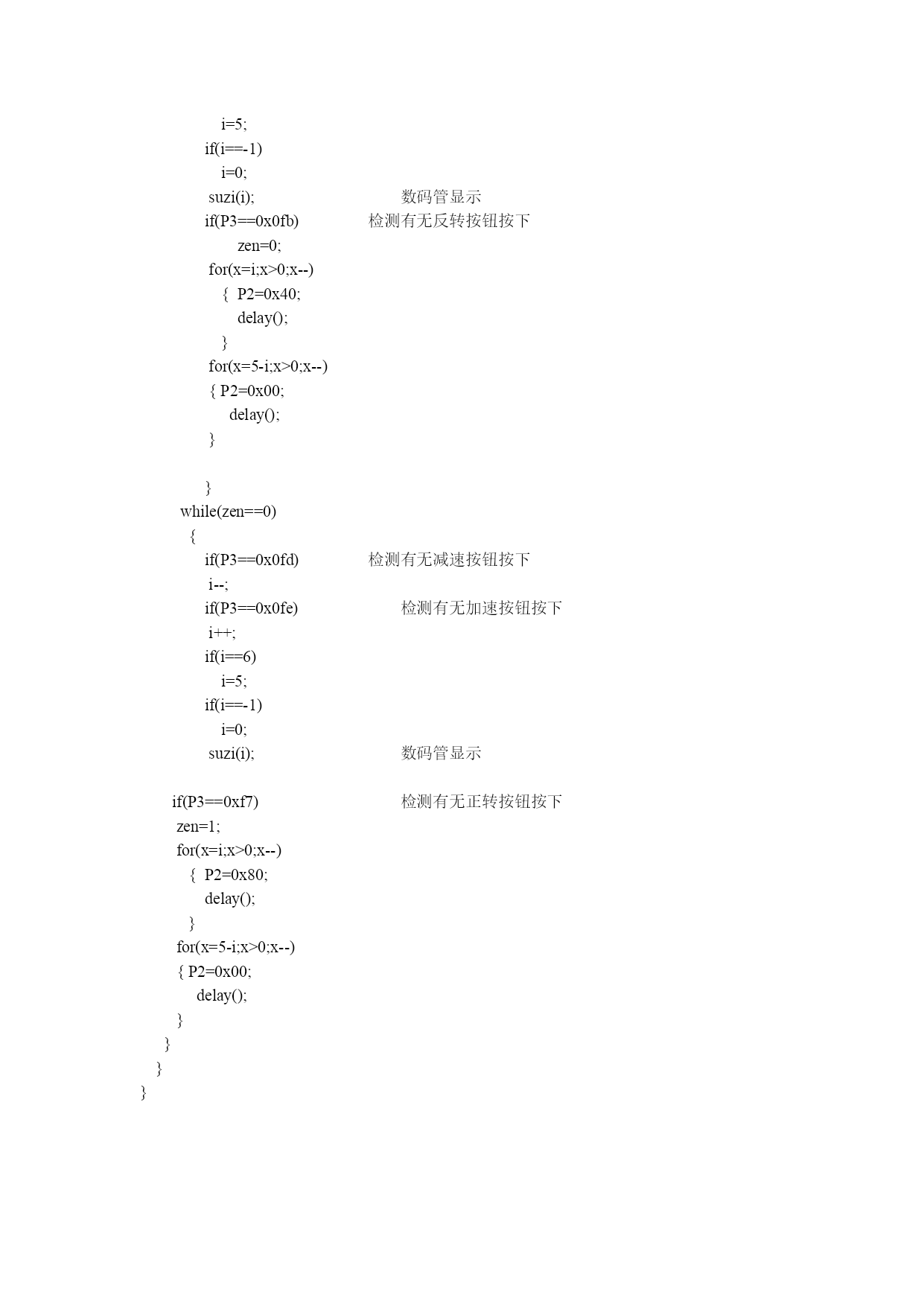

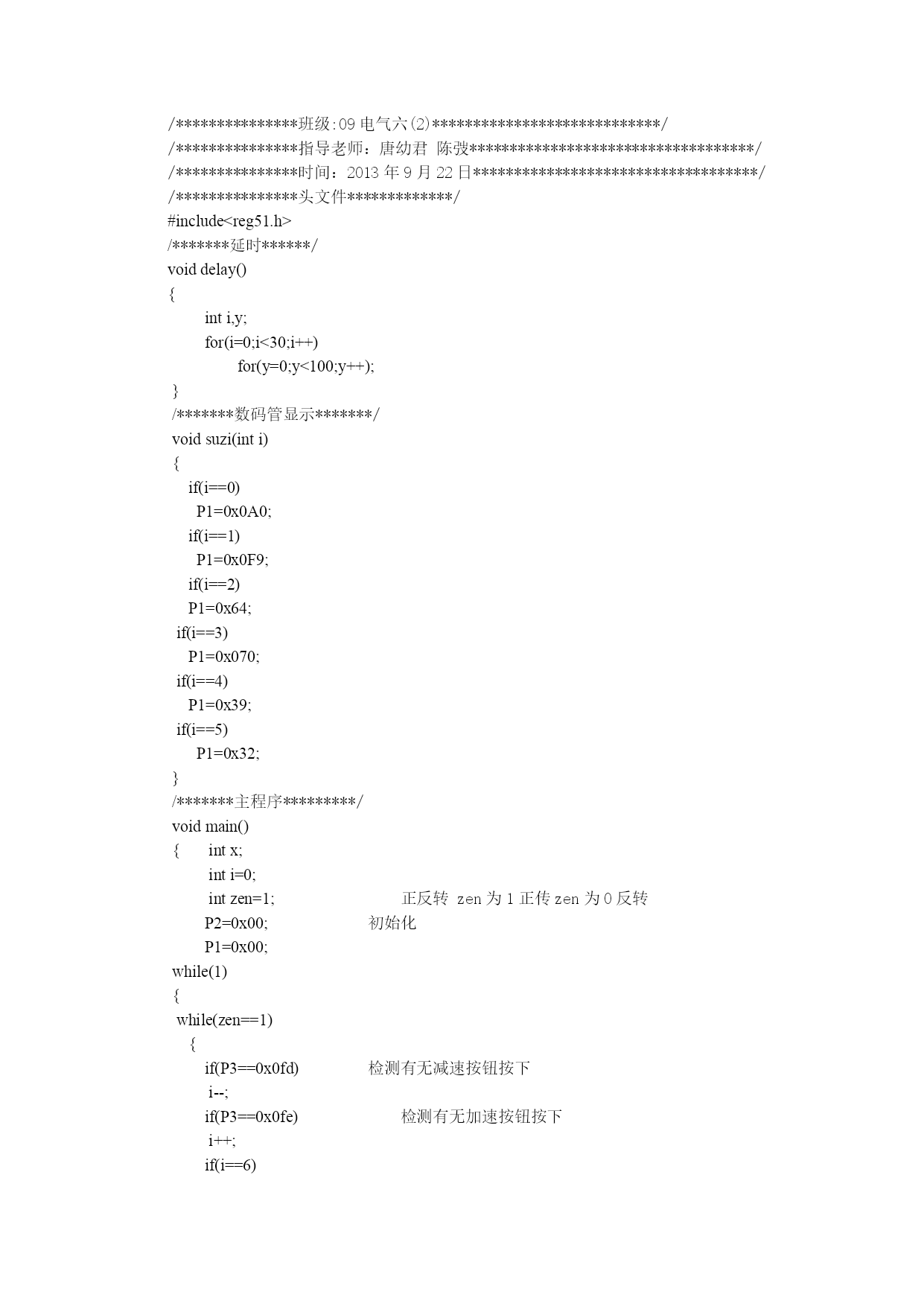

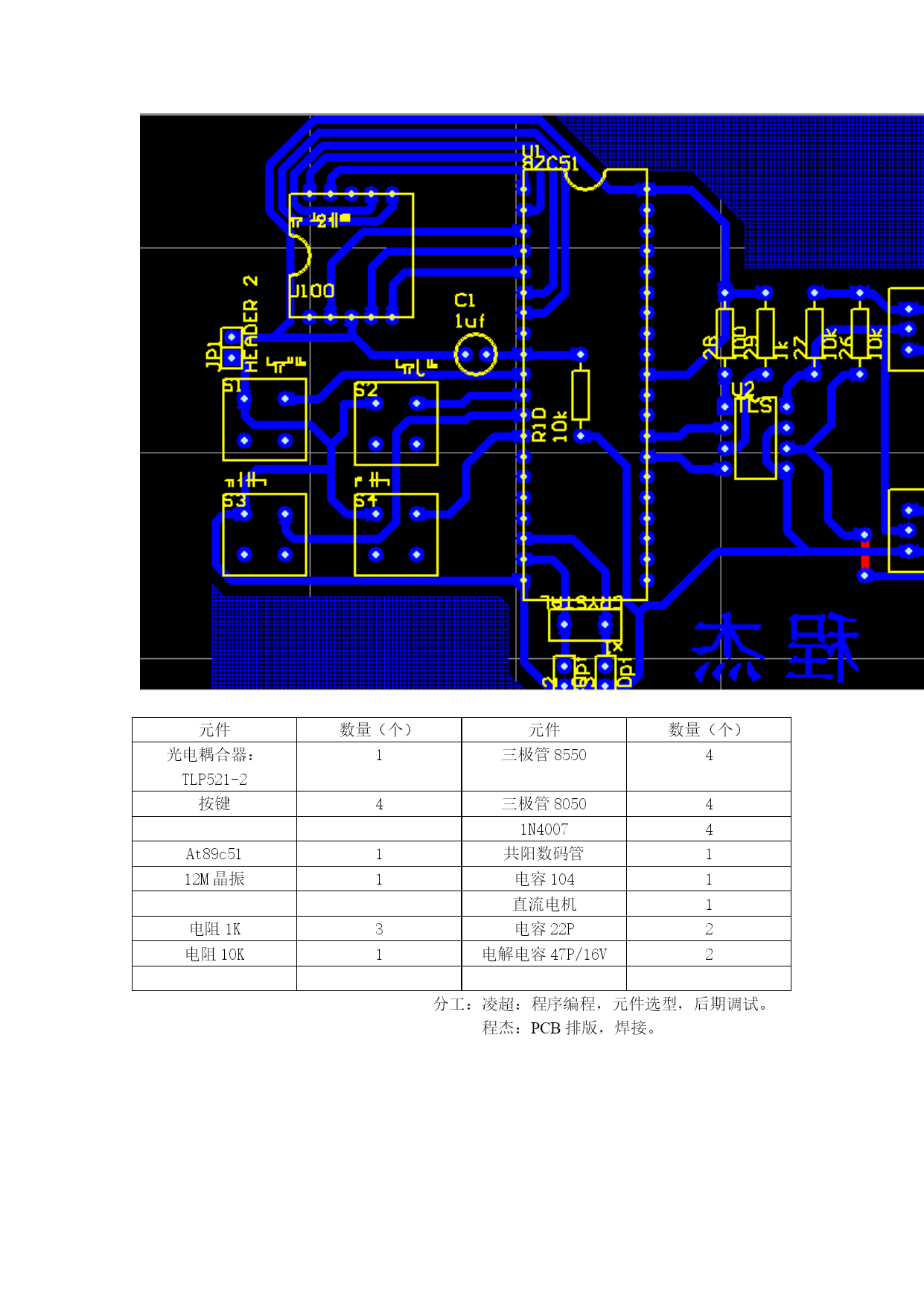

第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。1.2本设计任务:任务:单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：直流电机的正转；直流电机的反转；直流电机的加速；直流电机的减速；直流电机的速度在数码管上显示；直流电机的启动；直流电机的停止；第二章：总体设计方案1、系统的硬件电路设计与分析电动机PWM驱动模块的电路设计与实现具体电路见下图。本电路采用的是基于PWM原理的H型桥式驱动电路。PWM电路由复合体管组成H型桥式电路构成，四部分晶体管以对角组合分为两组：根据两个输入端的高低电平决定晶体管的导通和截止。4个二极管在电路中起防止晶体管产生反向电压的保护作用，防止电动机两端的电流和晶体管上的电流过大的保护作用。在实验中的控制系统电压统一为5v电源，因此若复合管基极由控制系统直接控制，则控制电压最高为5V，再加上三极管本身压降，加到电动机两端的电压就只有4V左右，严重减弱了电动机的驱动力。基于上述考虑，我们运用了TLP521-2光耦集成块，将控制部分与电动机的驱动部分隔离开来。输入端各通过一个三极管增大光耦的驱动电流；电动机驱动部分通过外接12V电源驱动。这样不仅增加了各系统模块之间的隔离度，也使驱动电流得到了大大的增强。在电动机驱动信号方面，我们采用了占空比可调的周期矩形信号控制。脉冲频率对电动机转速有影响，脉冲频率高连续性好，但带带负载能力差脉冲频率低则反之。经实验发现，当电动机转动平稳，但加负载后，速度下降明显，低速时甚至会停转；脉冲频率在10Hz以下，电动机转动有明显跳动现象。而具体采用的频率可根据个别电动机性能在此范围内调节。通过P2.6输入高电平信号，P2.7输入低电平，电机正转；通过P2.6输入低电平信号，P2.7输入高电平，电机反转；P2.6、P2.7同时为高电平或低电平时，电机不转。通过对信号占空比的调整来对电机转速进行调节。2、系统的软件设计本系统编程部分工作采用KELI-C51语言完成，采用模块化的设计方法，与各子程序做为实现各部分功能和过程的入口，完成键盘输入、按键识别和功能、PWM脉宽控制和数码管显示等部分的设计。单片机资源分配如下表：P1显示模块接口键盘中断P3键盘模块接口P2.6/P2.7PWM电机驱动接口系统时钟①PWM脉宽控制：本设计中采用软件延时方式对脉冲宽度进行控制，延时程序函数如下：/*****************延时函数*************************/voiddelay(){inti,y;for(i=0;i<30;i++)for(y=0;y<100;y++);}3、软件设计中的特点:对于电机的启停，在PWM控制上使用渐变的脉宽调整，即开启后由停止匀加速到默认速度，停止则由于当前速度逐渐降至零。这样有利于保护电机。键盘处理上采用中断方式，不必使程序对键盘反复扫描，提高了程序的效率。第三章：系统硬件电路设计整体框图如下：第四章：系统功能调试仿真整体图如下：1、加减速分5档，波形依次如下：/***************基于单片机AT89C51的直流电机PWM调速控制系统*************//***************班级:09电气六(2)***********
