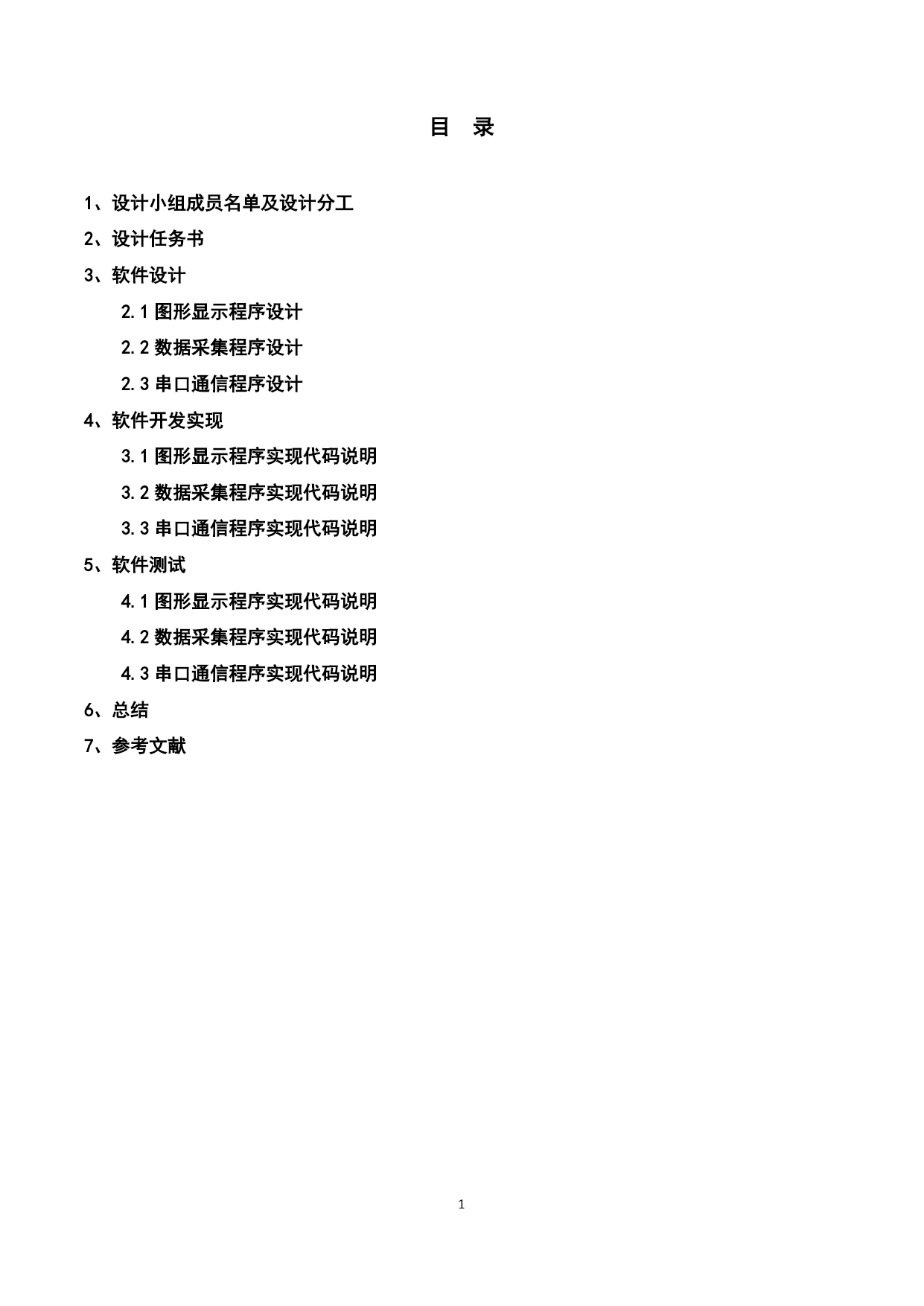

PAGE\*MERGEFORMAT102018—2019学年第1学期《VisualC++语言及应用》程序设计报告（设计小组）（适用专业：自动化、测控技术与仪器）专业班级自动化160X班小组编号组长姓名开课系室自动化系报告日期2018年11月30日目录1、设计小组成员名单及设计分工2、设计任务书3、软件设计2.1图形显示程序设计2.2数据采集程序设计2.3串口通信程序设计4、软件开发实现3.1图形显示程序实现代码说明3.2数据采集程序实现代码说明3.3串口通信程序实现代码说明5、软件测试4.1图形显示程序实现代码说明4.2数据采集程序实现代码说明4.3串口通信程序实现代码说明6、总结7、参考文献1、设计小组成员名单及设计分工序号学号姓名分工(建议)备注11605XXXXXXxxx（1）项目组任务分配，开发工作流程协调，负责小组设计报告的编辑整理，排版印刷等工作；【其他开发工作…】组长21605XXXXXXXXX【例如：（1）图形绘制代码开发；（2）数据采集接口代码开发；】组员31605XXXXXXXXX【例如：（1）串口通信代码开发；（2）MODBUS通信协议接口代码开发；】组员【注意：本模板中所有红色字体部分内容为说明文字，不出现在最后提交的报告中。】【根据设计任务要求，分解设计工作为若干模块，将设计任务比较均衡的分配给小组各成员，任务划分时可以按照10条设计任务的设计、实现、测试分成30个微型任务，根据相关的关系在组员之间进行分配】2、设计任务书设计MFC应用程序，实现图形显示、数据采集和数据通信功能。程序设计可以选用下列两种结构:(1)基于对话框的MFC应用程序；(2)基于文档/视图的MFC应用程序；设计应用程序界面时，可根据选用的程序结构，通过控件/菜单实现相关的控制功能。2.1设计任务一：图形显示程序设计1、根据功能要求设计软件界面，设计图形显示区域的坐标系统和坐标变换公式，要求图形显示区域能够显示不少于200点数据；2、选用适当的绘图工具（包括画笔、画刷和字体等）和绘图函数绘制图形显示区域；3、使用随机数函数rand()产生数据，实现多点数据采集功能，每次采集一屏数据，手动刷新；4、使用随机数函数rand()产生数据，实现单点数据采集功能，每次采集一个数据，引入WM_TIMER消息，实现定时采集并刷新。数据点数超过数据显示区域范围时，曲线自动左移，实现滚动显示；2.2设计任务二：数据采集程序设计5、在项目中引入数据源设备DLL库文件；6、设计数据源设备控制模块，包括设备打开、参数设置和设备关闭等模块；7、使用数据源设备DLL接口，实现单点数据采集功能，采集正弦波、方波和三角波等信号，每次采集一个数据，引入WM_TIMER消息，实现定时采集并刷新；2.3设计任务三：串口通信程序设计8、在项目中引入MSCOMM串口通信控件，设计串口控制功能模块，包括“打开串口”、“关闭串口”、“参数设置”和串口数据接收处理模块；9、根据MODBUS通信协议，实现软件和模拟流量计的通信接口模块，包括数据包组包、数据包解包和CRC校验等模块；10、通过串口通信方式，采集模拟流量计的质量流量数据，引入WM_TIMER消息，实现定时采集并显示质量流量参数曲线。3、软件设计【根据设计任务要求，逐条给出针对设计任务的设计方案。确定程序整体结构，从下列两种结构中选用一种:(1)基于对话框的MFC应用程序；(2)基于文档/视图的MFC应用程序；如果选择对话框程序，则各操控功能的界面设计考虑使用各种控件实现；如果选择文档/视图结构。则考虑用菜单、工具栏等界面元素实现相关的操控功能。】3.1图形显示程序设计1、根据功能要求设计软件界面，设计图形显示区域的坐标系统和坐标变换公式，要求图形显示区域能够显示不少于200点数据；【以下给出针对此项设计任务的设计方案：此处设计绘图区域定位坐标、网格大小和数据存储的安排等】设计方案1：2、选用适当的绘图工具（包括画笔、画刷和字体等）和绘图函数绘制图形显示区域；【以下给出针对此项设计任务的设计方案：此处设计绘图的效果要求,诸如颜色、线型等要求，可简要介绍编程要用到的绘图工具和绘图绘图函数的用法】设计方案2：3、使用随机数函数rand()产生数据，实现多点数据采集功能，每次采集一屏数据，手动刷新；【以下给出针对此项设计任务的设计方案：此处设计“手动刷新”的操作界面和功能要求等】设计方案3：4、使用随机数函数rand()产生数据，实现单点数据采集功能，每次采集一个数据，引入WM_TIMER消息，实现定时采集
