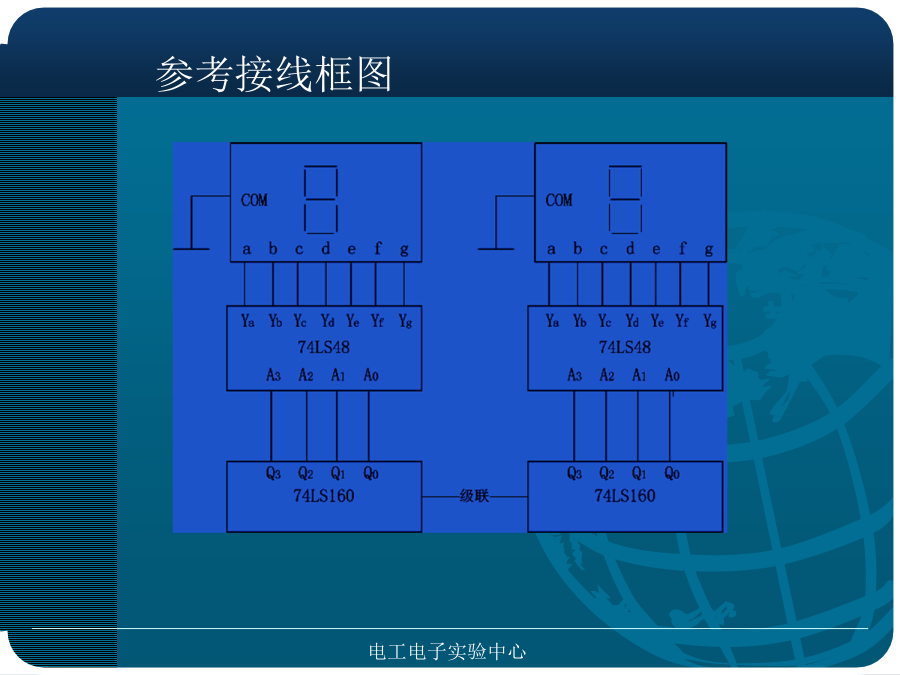

电工电子实验中心实验目的实验器材实验原理×02、用74LS160芯片构成24进制和60进制计数器，并对计数器进行译码和显示，输入1Hz的脉冲，检查计数，译码和显示是否正确。步骤：输入1HZ的连续脉冲，实现自动计数将两个74LS160计数器级联，构成24进制计数器将计数器的输出Q3Q2Q1Q0分别接74LS48显示译码器的输入A3A2A1A0将显示译码器的输出Ya~Yf分别接数码管的a~f，并将数码管的公共端COM接地，输出结果用数码管检测画出整体电路图，实验验证重复上述实验步骤，实现一个60进制计数器的计数译码显示参考接线框图记录下所有实验数据，请实验教师评定成绩。整理实验仪器，切断仪器电源，清理实验桌，完成本次实验。
