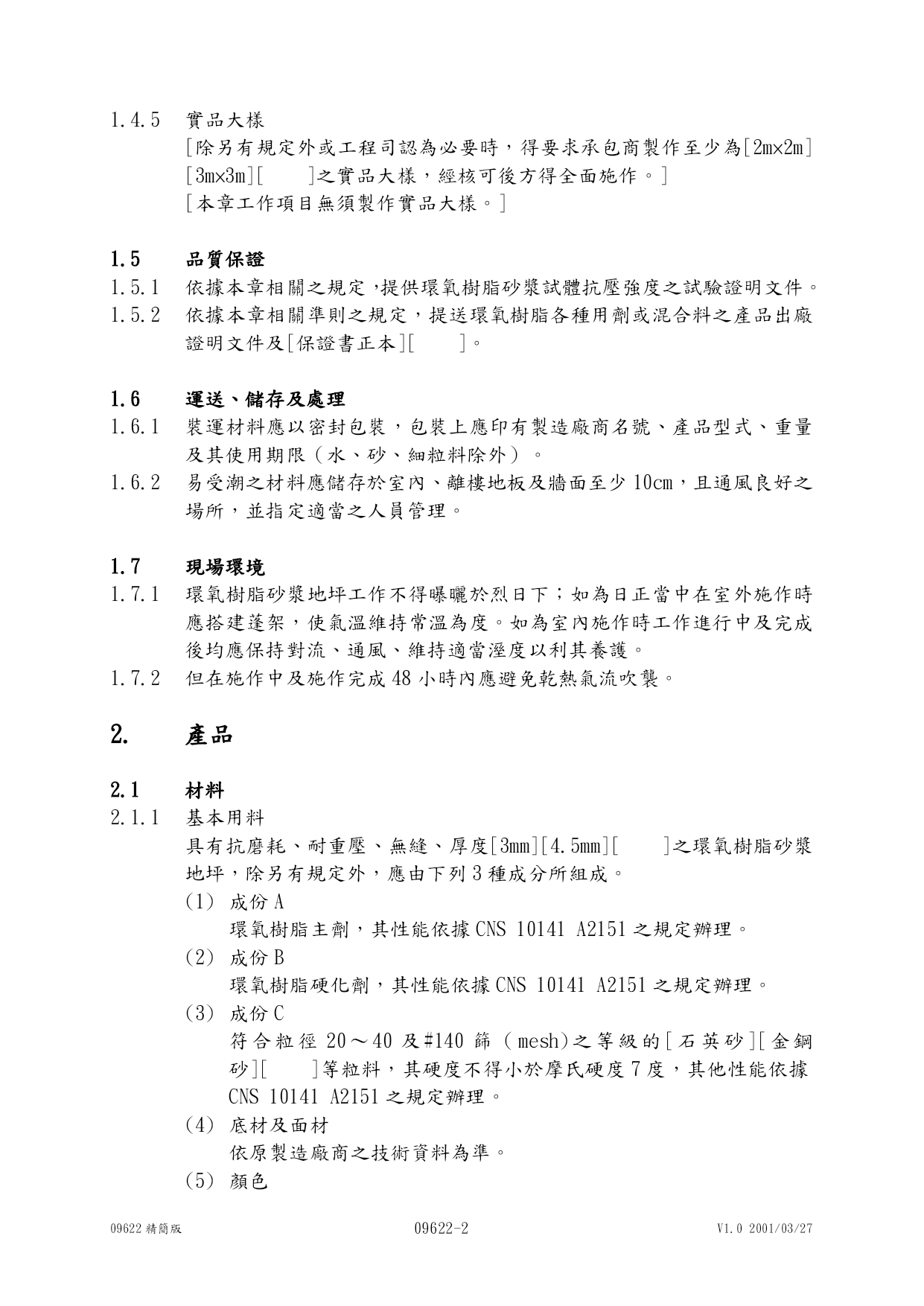

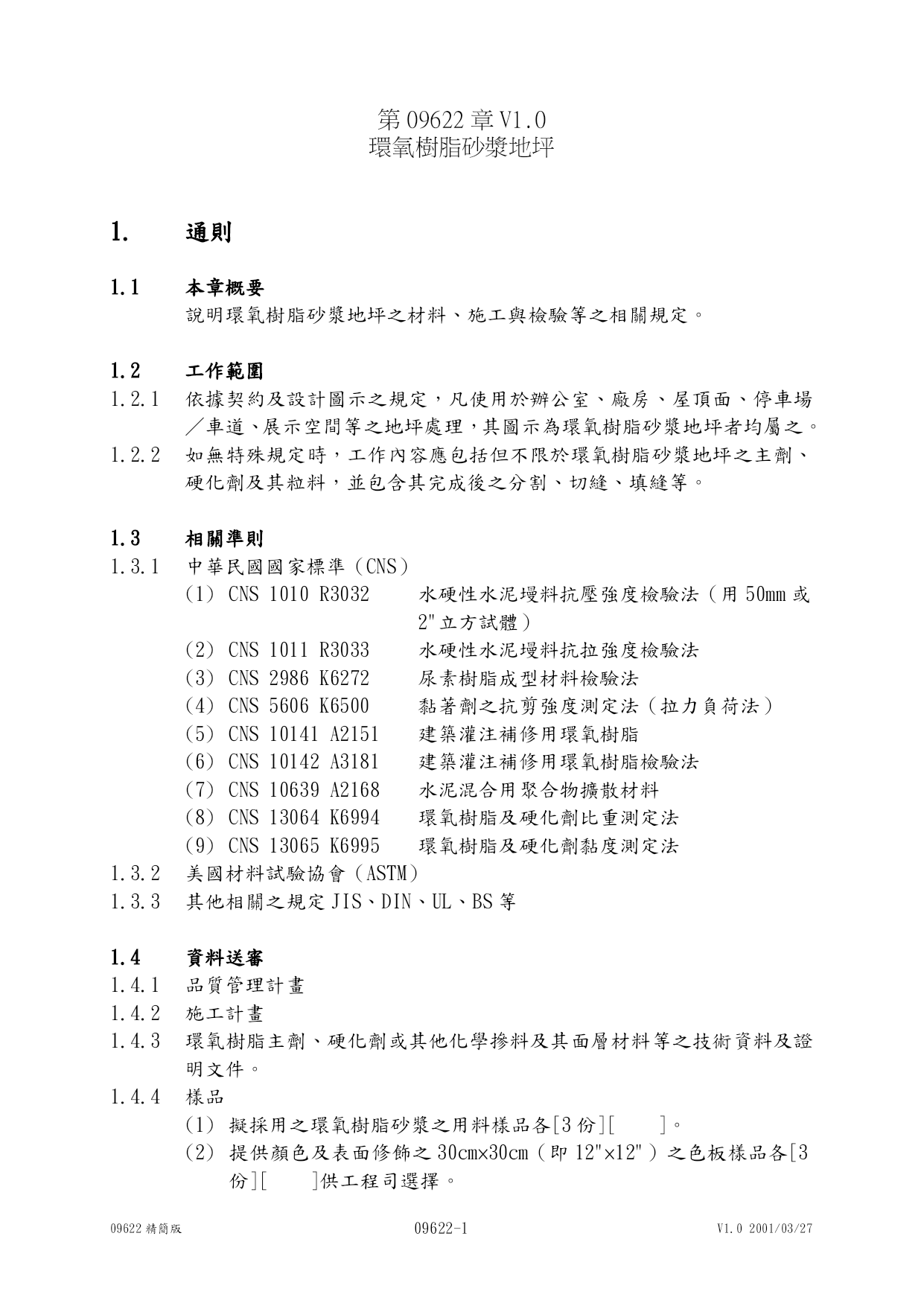

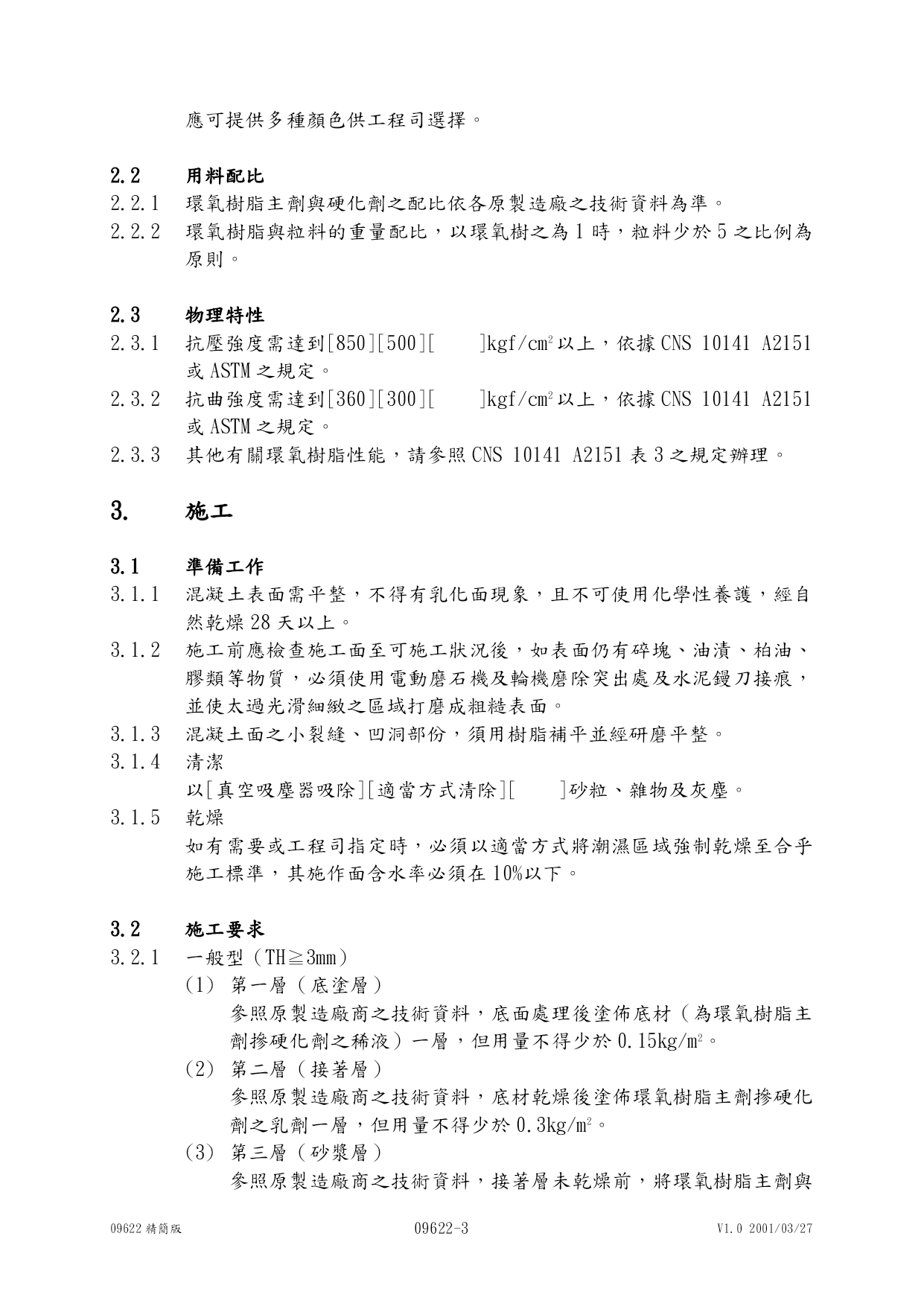

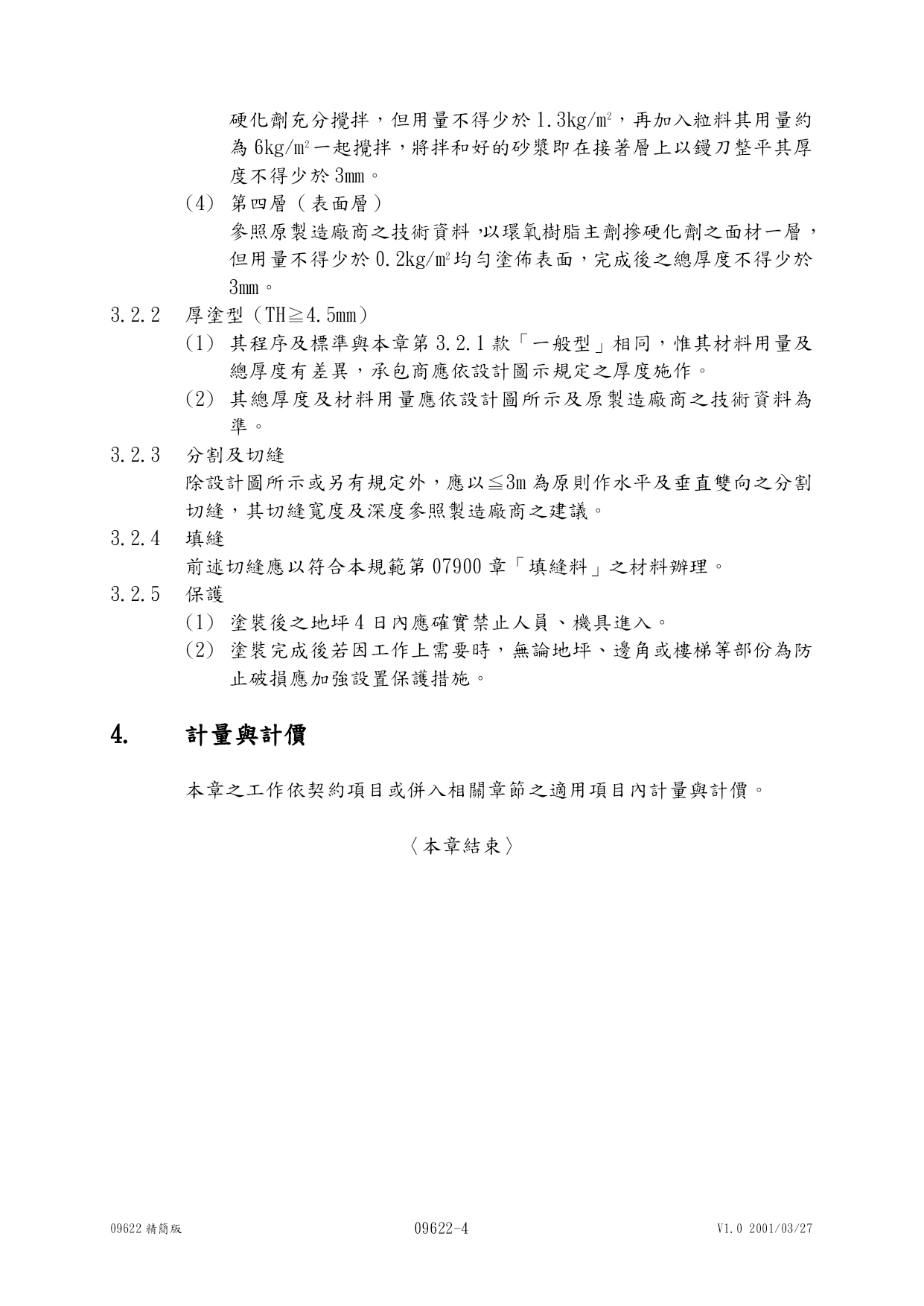

09622精簡版09622-PAGE4V1.02001/03/27第09622章V1.0環氧樹脂砂漿地坪1.通則1.1本章概要說明環氧樹脂砂漿地坪之材料、施工與檢驗等之相關規定。1.2工作範圍1.2.1依據契約及設計圖示之規定，凡使用於辦公室、廠房、屋頂面、停車場／車道、展示空間等之地坪處理，其圖示為環氧樹脂砂漿地坪者均屬之。1.2.2如無特殊規定時，工作內容應包括但不限於環氧樹脂砂漿地坪之主劑、硬化劑及其粒料，並包含其完成後之分割、切縫、填縫等。1.3相關準則1.3.1中華民國國家標準（CNS）(1)CNS1010R3032水硬性水泥墁料抗壓強度檢驗法（用50mm或2"立方試體）(2)CNS1011R3033水硬性水泥墁料抗拉強度檢驗法(3)CNS2986K6272尿素樹脂成型材料檢驗法(4)CNS5606K6500黏著劑之抗剪強度測定法（拉力負荷法）(5)CNS10141A2151建築灌注補修用環氧樹脂(6)CNS10142A3181建築灌注補修用環氧樹脂檢驗法(7)CNS10639A2168水泥混合用聚合物擴散材料(8)CNS13064K6994環氧樹脂及硬化劑比重測定法(9)CNS13065K6995環氧樹脂及硬化劑黏度測定法1.3.2美國材料試驗協會（ASTM）1.3.3其他相關之規定JIS、DIN、UL、BS等1.4資料送審1.4.1品質管理計畫1.4.2施工計畫1.4.3環氧樹脂主劑、硬化劑或其他化學摻料及其面層材料等之技術資料及證明文件。1.4.4樣品(1)擬採用之環氧樹脂砂漿之用料樣品各[3份][]。(2)提供顏色及表面修飾之30cm×30cm（即12"×12"）之色板樣品各[3份][]供工程司選擇。1.4.5實品大樣[除另有規定外或工程司認為必要時，得要求承包商製作至少為[2m×2m][3m×3m][]之實品大樣，經核可後方得全面施作。][本章工作項目無須製作實品大樣。]1.5品質保證1.5.1依據本章相關之規定，提供環氧樹脂砂漿試體抗壓強度之試驗證明文件。1.5.2依據本章相關準則之規定，提送環氧樹脂各種用劑或混合料之產品出廠證明文件及[保證書正本][]。1.6運送、儲存及處理1.6.1裝運材料應以密封包裝，包裝上應印有製造廠商名號、產品型式、重量及其使用期限（水、砂、細粒料除外）。1.6.2易受潮之材料應儲存於室內、離樓地板及牆面至少10cm，且通風良好之場所，並指定適當之人員管理。1.7現場環境1.7.1環氧樹脂砂漿地坪工作不得曝曬於烈日下；如為日正當中在室外施作時應搭建蓬架，使氣溫維持常溫為度。如為室內施作時工作進行中及完成後均應保持對流、通風、維持適當溼度以利其養護。1.7.2但在施作中及施作完成48小時內應避免乾熱氣流吹襲。2.產品2.1材料2.1.1基本用料具有抗磨耗、耐重壓、無縫、厚度[3mm][4.5mm][]之環氧樹脂砂漿地坪，除另有規定外，應由下列3種成分所組成。(1)成份A環氧樹脂主劑，其性能依據CNS10141A2151之規定辦理。(2)成份B環氧樹脂硬化劑，其性能依據CNS10141A2151之規定辦理。(3)成份C符合粒徑20～40及#140篩（mesh)之等級的[石英砂][金鋼砂][]等粒料，其硬度不得小於摩氏硬度7度，其他性能依據CNS10141A2151之規定辦理。(4)底材及面材依原製造廠商之技術資料為準。(5)顏色應可提供多種顏色供工程司選擇。2.2用料配比2.2.1環氧樹脂主劑與硬化劑之配比依各原製造廠之技術資料為準。2.2.2環氧樹脂與粒料的重量配比，以環氧樹之為1時，粒料少於5之比例為原則。2.3物理特性2.3.1抗壓強度需達到[850][500][]kgf/cm2以上，依據CNS10141A2151或ASTM之規定。2.3.2抗曲強度需達到[360][300][]kgf/cm2以上，依據CNS10141A2151或ASTM之規定。2.3.3其他有關環氧樹脂性能，請參照CNS10141A2151表3之規定辦理。3.施工3.1準備工作3.1.1混凝土表面需平整，不得有乳化面現象，且不可使用化學性養護，經自然乾燥28天以上。3.1.2施工前應檢查施工面至可施工狀況後，如表面仍有碎塊、油漬、柏油、膠類等物質，必須使用電動磨石機及輪機磨除突出處及水泥鏝刀接痕，並使太過光滑細緻之區域打磨成粗糙表面。3.1.3混凝土面之小裂縫、凹洞部份，須用樹脂補平並經研磨平整。3.1.4清潔以[真空吸塵器
