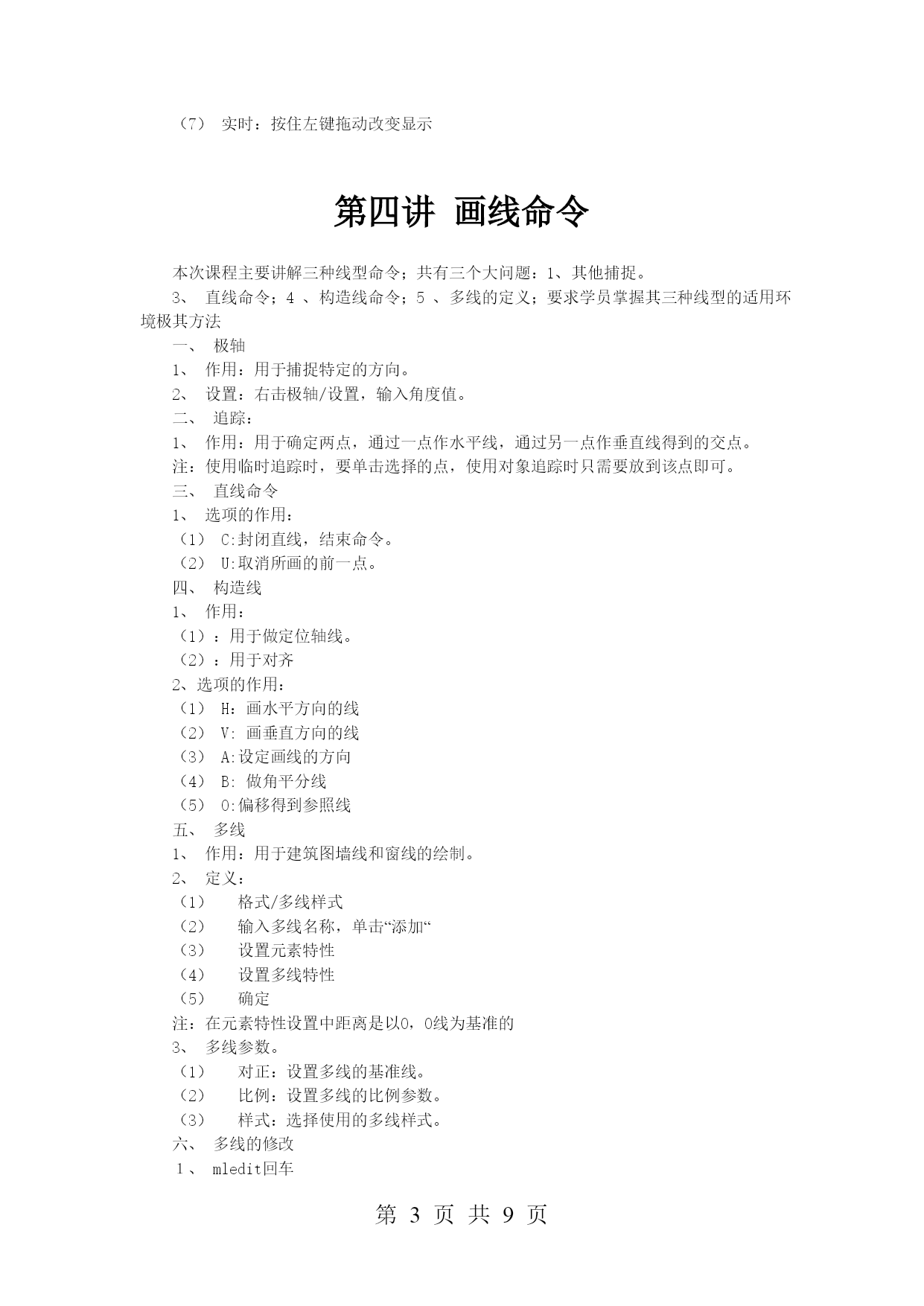

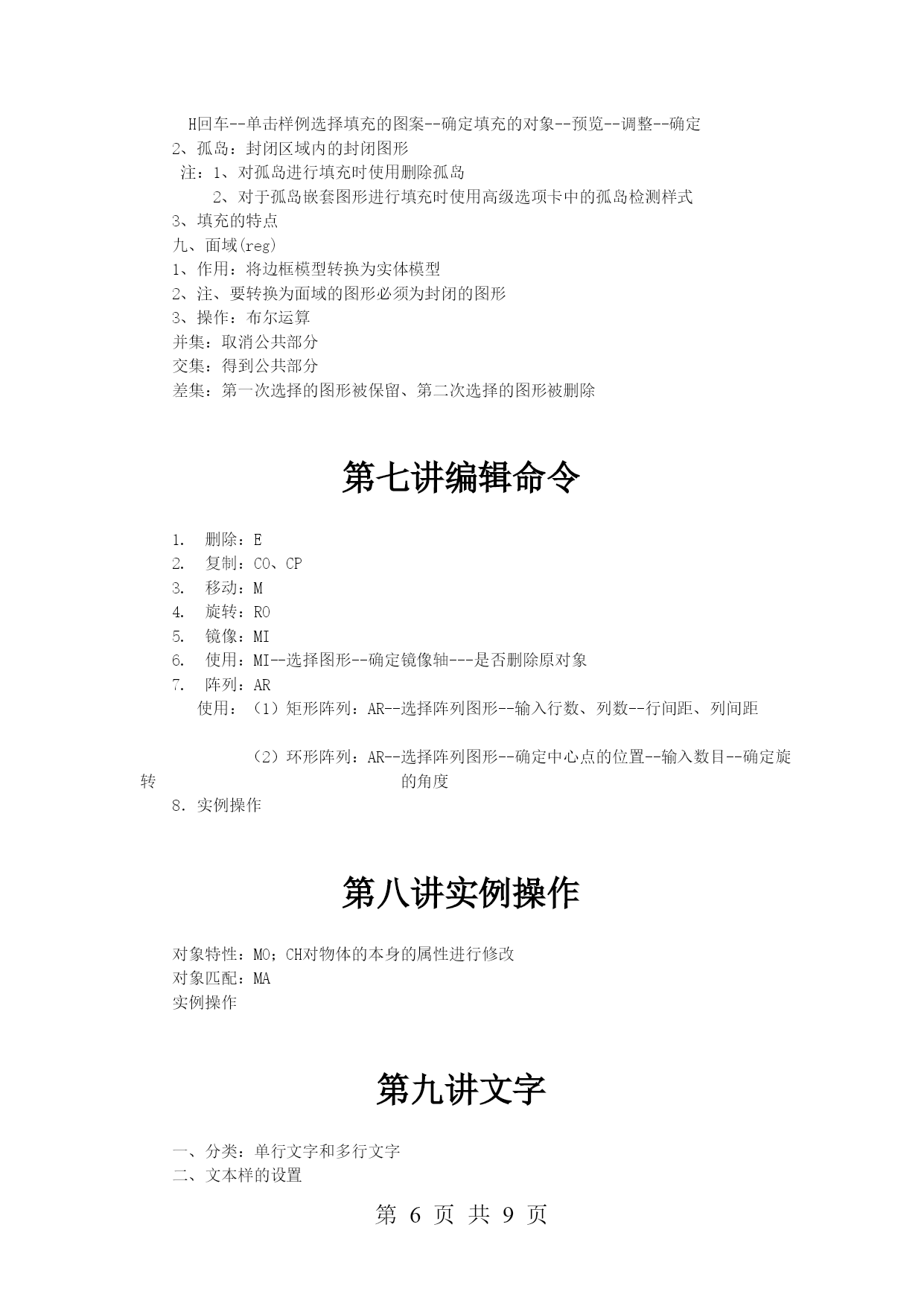

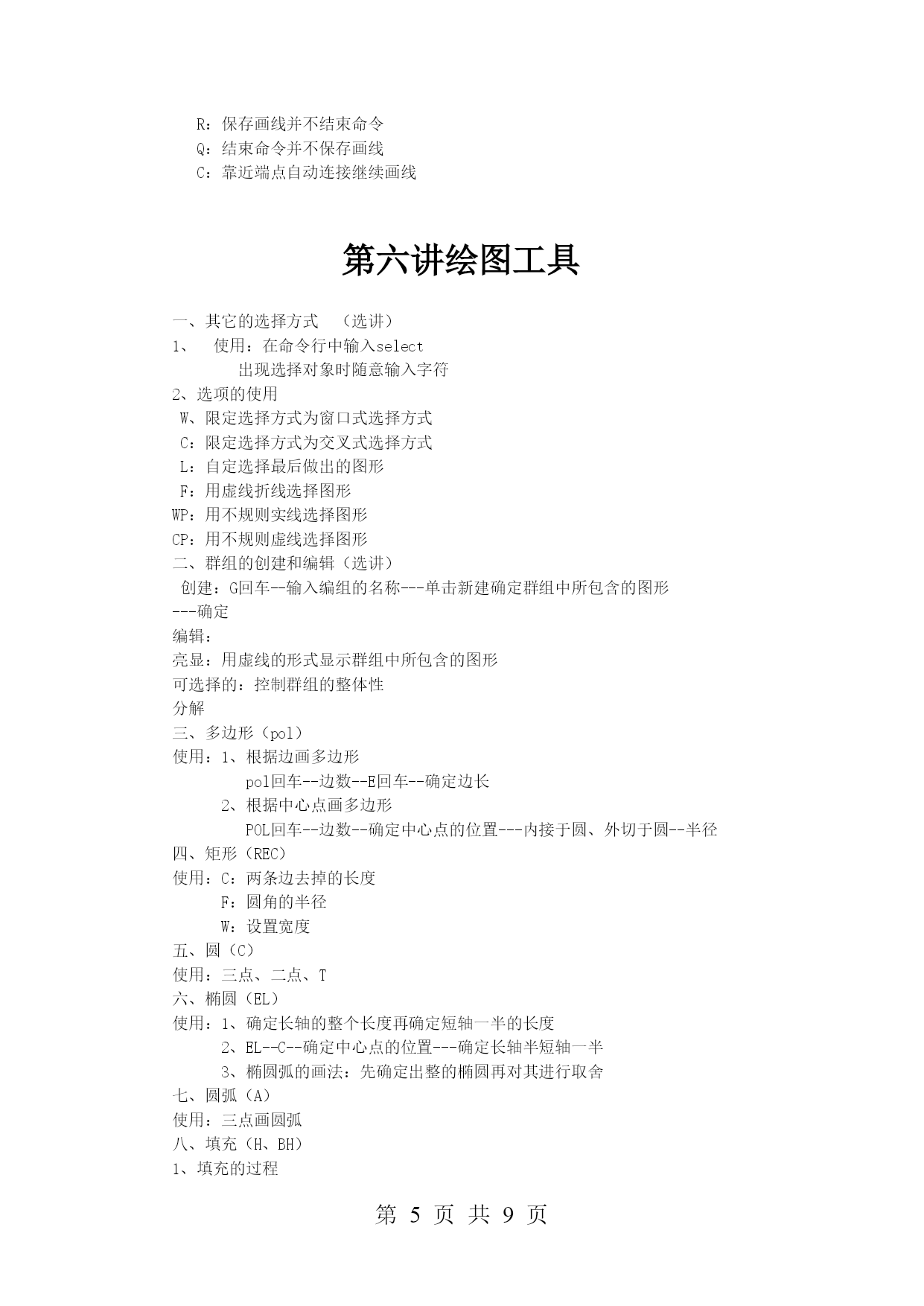

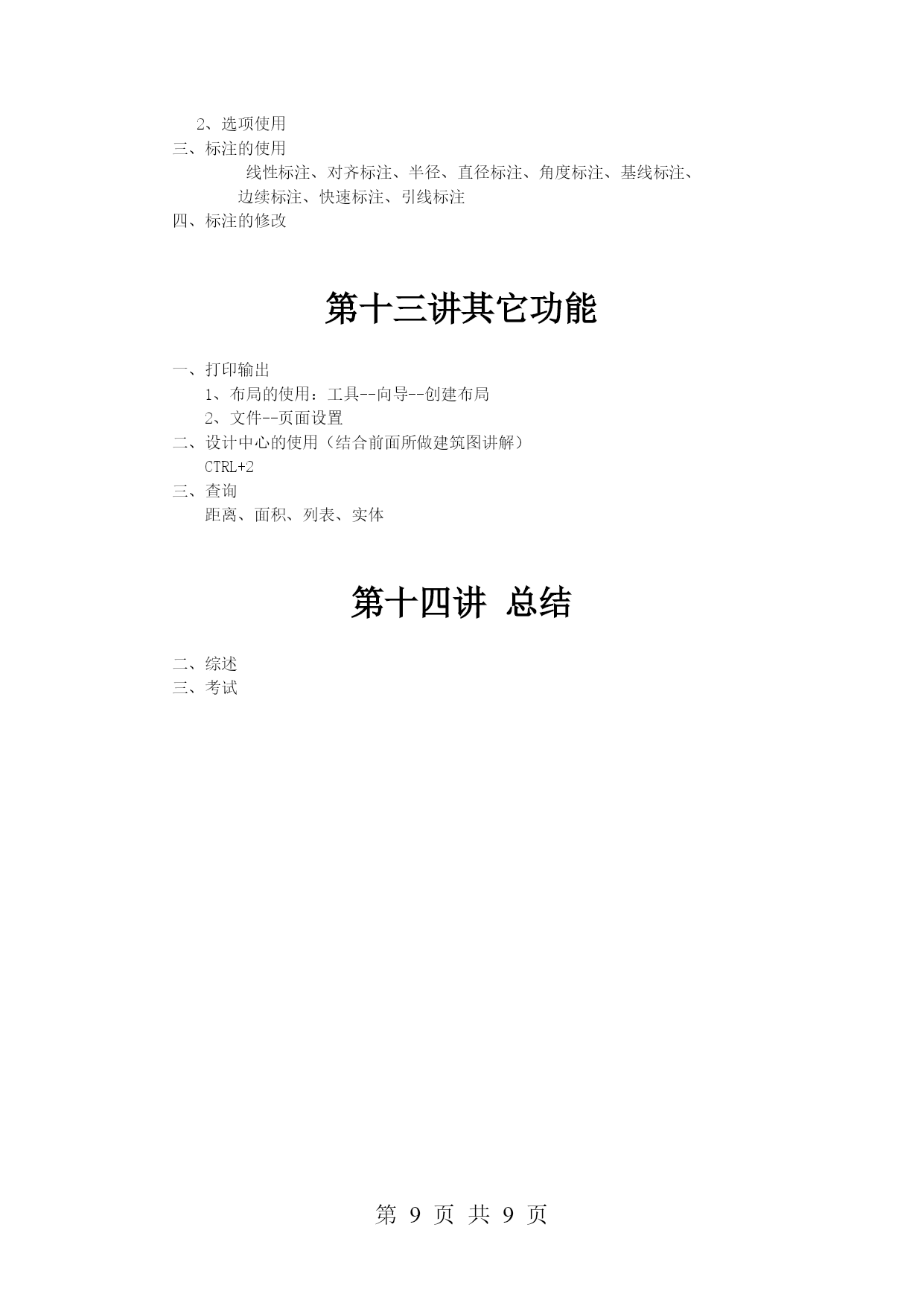

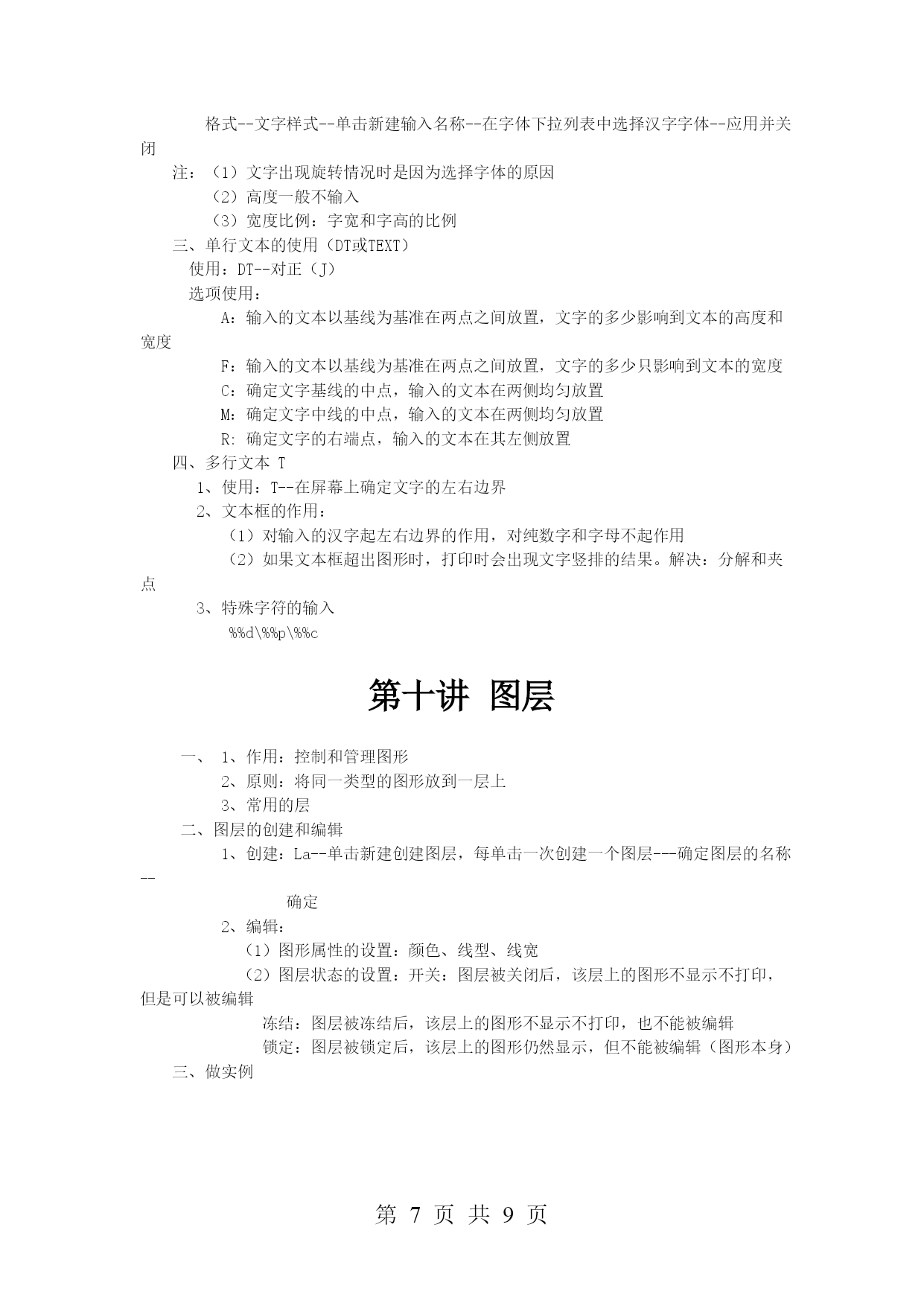

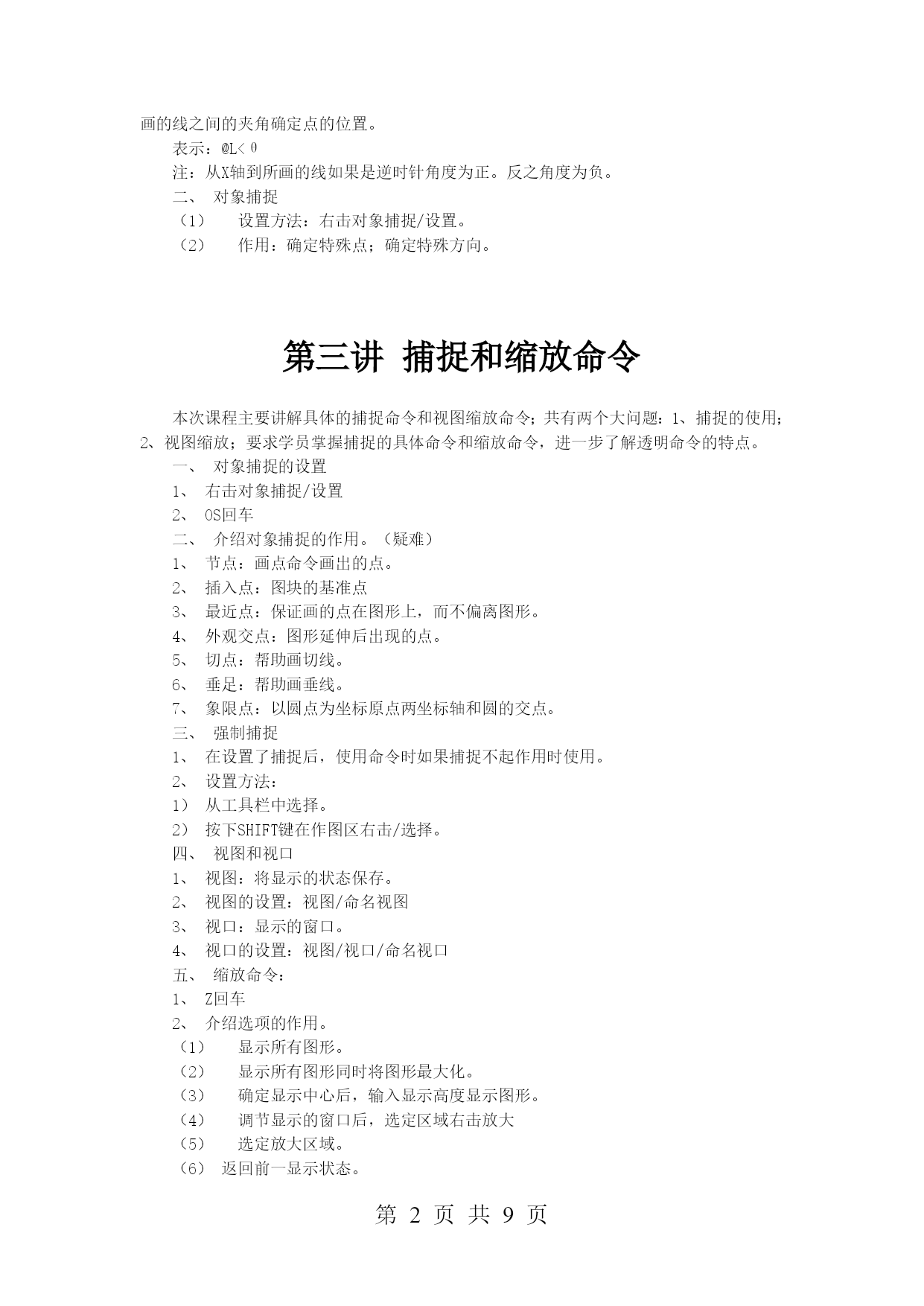

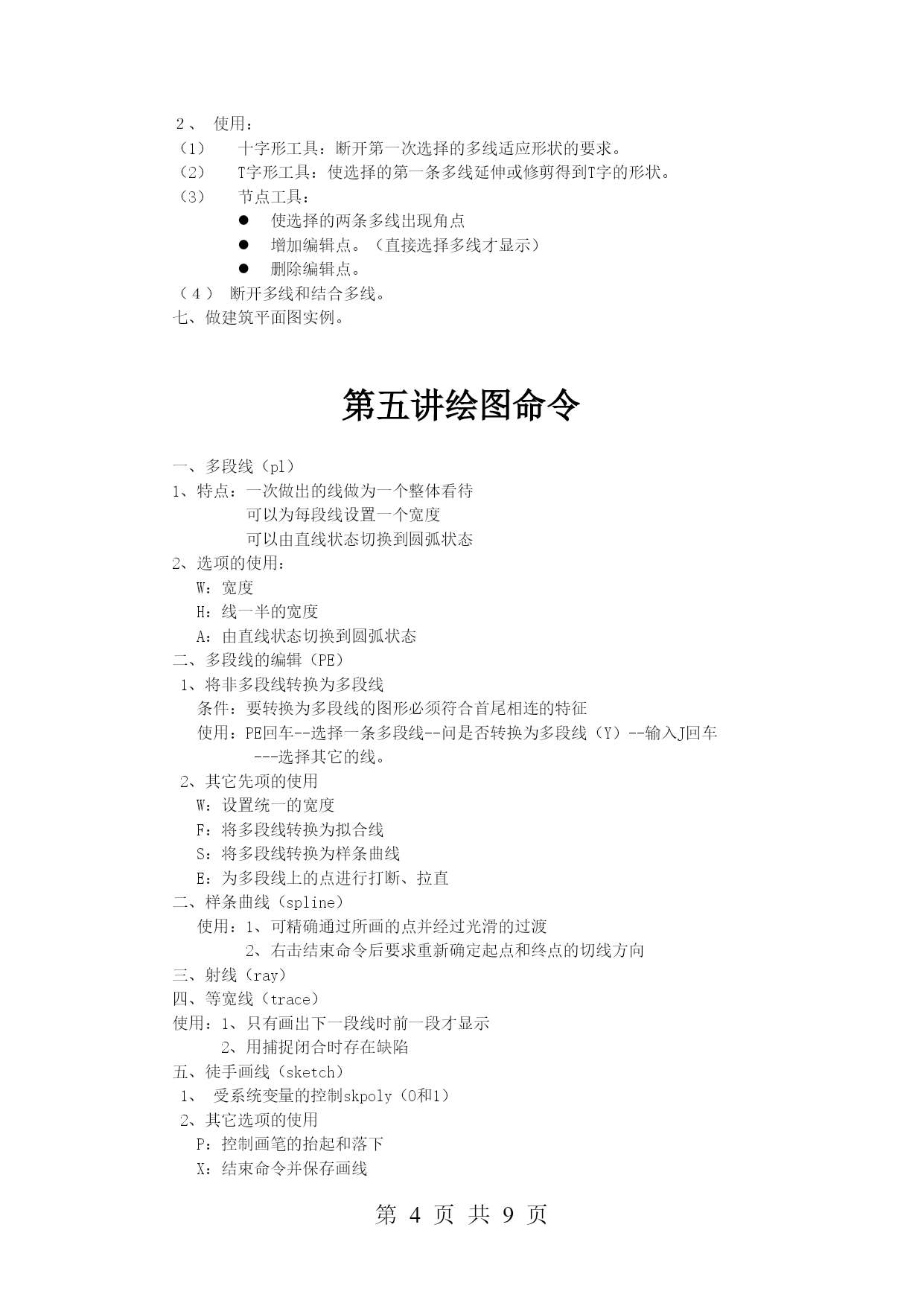

第PAGE9页共NUMPAGES9页第一讲：CAD概述一、CAD简介1、全称：computeraideddesign计算机辅助设计、CAM计算机辅助制造2、推出：由美国autodesk公司版本：R14-2000，2002，2004，2005,2006,20073、特点：速度快、精度高（坐标，对象捕捉）、方便做大型或小型的图纸4，应用：建筑设计、机械设计、电路设计、服装设计以及模具等领域施工图：平面、立面、剖面5、相关软件：机械：CAXA电子模板、PRO/E模具建筑：天正二、基本操作1、界面介绍2、工具栏的调用和移动(视图-工具栏)3、系统环境的设置(OP回车)4、作图的基本规则作图时按照1：1比例,使用的单位是毫米做图空间的设置鼠标的使用(Z回车E回车)基本的选择方式第二讲坐标及捕捉本次课程主要讲解坐标和捕捉；共有两个大问题：1、坐标及其使用；2、捕捉的设置；要求学员掌握各种坐标的使用方法以及捕捉的特点和实现方法一、坐标1、坐标系的分类世界坐标系用户坐标系2、坐标的分类直角坐标：（1）绝对坐标：以坐标原点为基准点确定点的位置。表示：X,Y（2）相对坐标：以当前点为基准点确定点的位置。表示：@X,Y极坐标：（1）绝对极坐标;用所确定的点与坐标原点的连线长度以及从X轴正方向到所画的线之间的夹角确定点的位置。表示：L<θ（2）绝对极坐标;用所确定的点与当前点的连线长度以及从当前引出的X轴正方向到所画的线之间的夹角确定点的位置。表示：@L<θ注：从X轴到所画的线如果是逆时针角度为正。反之角度为负。二、对象捕捉设置方法：右击对象捕捉/设置。作用：确定特殊点；确定特殊方向。第三讲捕捉和缩放命令本次课程主要讲解具体的捕捉命令和视图缩放命令；共有两个大问题：1、捕捉的使用；2、视图缩放；要求学员掌握捕捉的具体命令和缩放命令，进一步了解透明命令的特点。一、对象捕捉的设置1、右击对象捕捉/设置2、OS回车二、介绍对象捕捉的作用。（疑难）1、节点：画点命令画出的点。2、插入点：图块的基准点3、最近点：保证画的点在图形上，而不偏离图形。4、外观交点：图形延伸后出现的点。5、切点：帮助画切线。6、垂足：帮助画垂线。7、象限点：以圆点为坐标原点两坐标轴和圆的交点。三、强制捕捉1、在设置了捕捉后，使用命令时如果捕捉不起作用时使用。2、设置方法：1）从工具栏中选择。2）按下SHIFT键在作图区右击/选择。四、视图和视口1、视图：将显示的状态保存。2、视图的设置：视图/命名视图3、视口：显示的窗口。4、视口的设置：视图/视口/命名视口五、缩放命令：1、Z回车2、介绍选项的作用。显示所有图形。显示所有图形同时将图形最大化。确定显示中心后，输入显示高度显示图形。调节显示的窗口后，选定区域右击放大选定放大区域。（6）返回前一显示状态。（7）实时：按住左键拖动改变显示第四讲画线命令本次课程主要讲解三种线型命令；共有三个大问题：1、其他捕捉。3、直线命令；4、构造线命令；5、多线的定义；要求学员掌握其三种线型的适用环境极其方法一、极轴1、作用：用于捕捉特定的方向。2、设置：右击极轴/设置，输入角度值。二、追踪：1、作用：用于确定两点，通过一点作水平线，通过另一点作垂直线得到的交点。注：使用临时追踪时，要单击选择的点，使用对象追踪时只需要放到该点即可。三、直线命令1、选项的作用：（1）C:封闭直线，结束命令。（2）U:取消所画的前一点。四、构造线1、作用：（1）：用于做定位轴线。（2）：用于对齐2、选项的作用：（1）H：画水平方向的线（2）V:画垂直方向的线（3）A:设定画线的方向（4）B:做角平分线（5）O:偏移得到参照线五、多线1、作用：用于建筑图墙线和窗线的绘制。2、定义：格式/多线样式输入多线名称，单击“添加“设置元素特性设置多线特性确定注：在元素特性设置中距离是以0，0线为基准的3、多线参数。对正：设置多线的基准线。比例：设置多线的比例参数。样式：选择使用的多线样式。六、多线的修改１、mledit回车２、使用：十字形工具：断开第一次选择的多线适应形状的要求。T字形工具：使选择的第一条多线延伸或修剪得到T字的形状。节点工具：使选择的两条多线出现角点增加编辑点。（直接选择多线才显示）删除编辑点。（４）断开多线和结合多线。七、做建筑平面图实例。第五讲绘图命令一、多段线（pl）1、特点：一次做出的线做为一个整体看待可以为每段线设置一个宽度可以由直线状态切换到圆弧状态2、选项的使用：W：宽度H：线一
