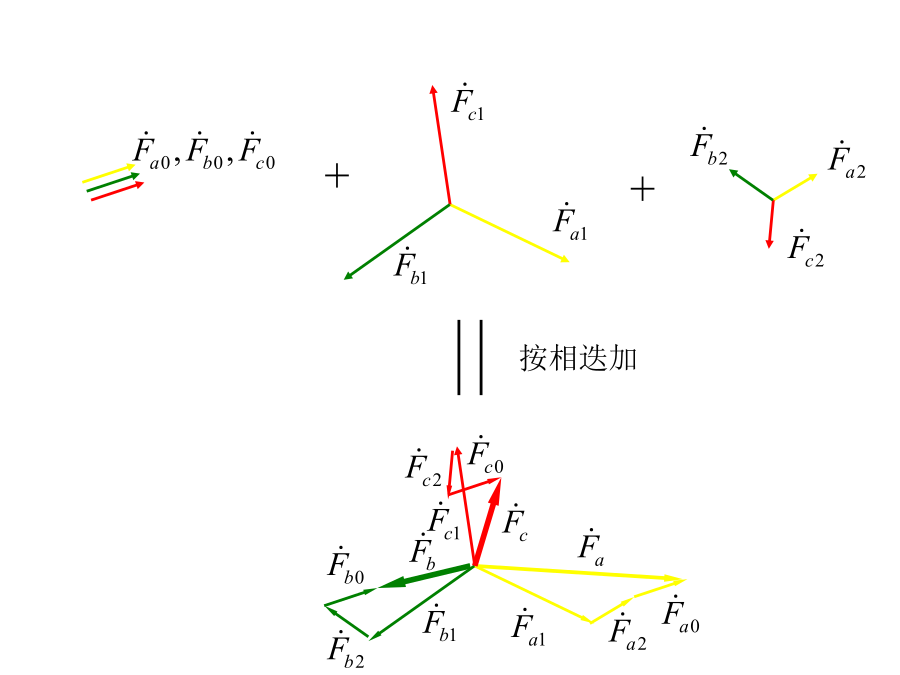

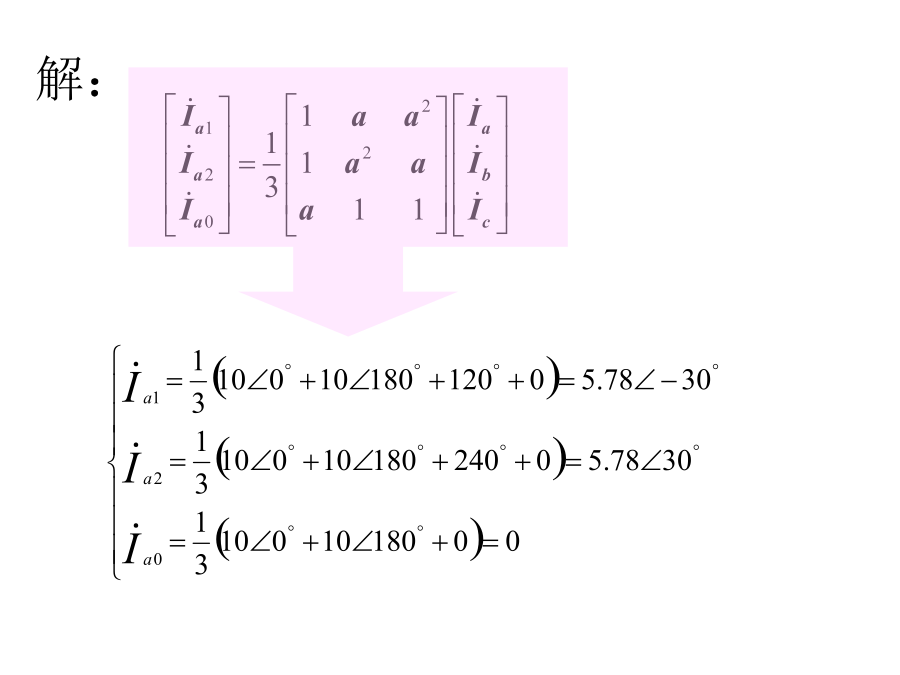

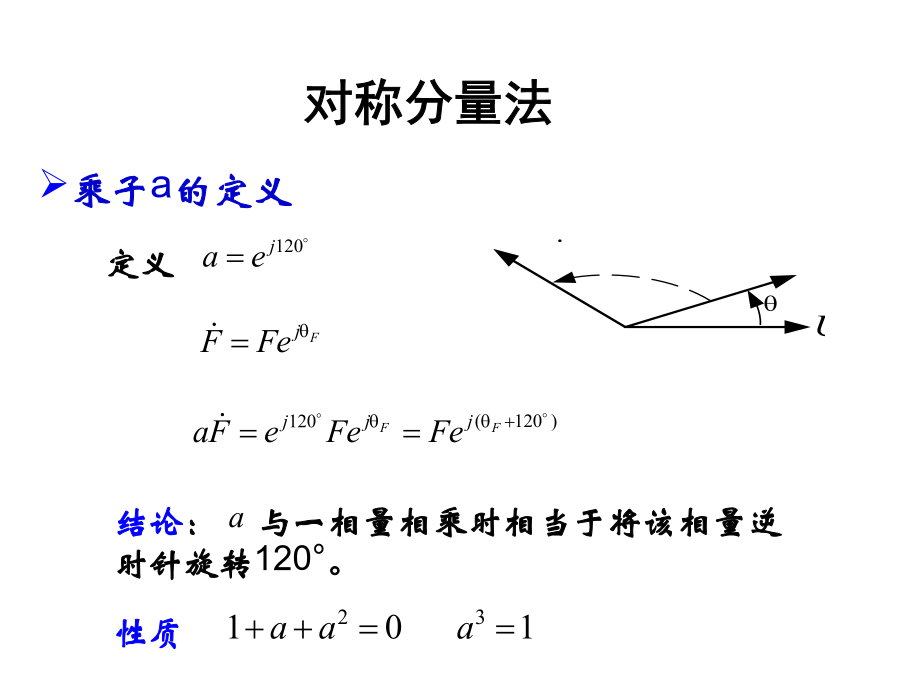

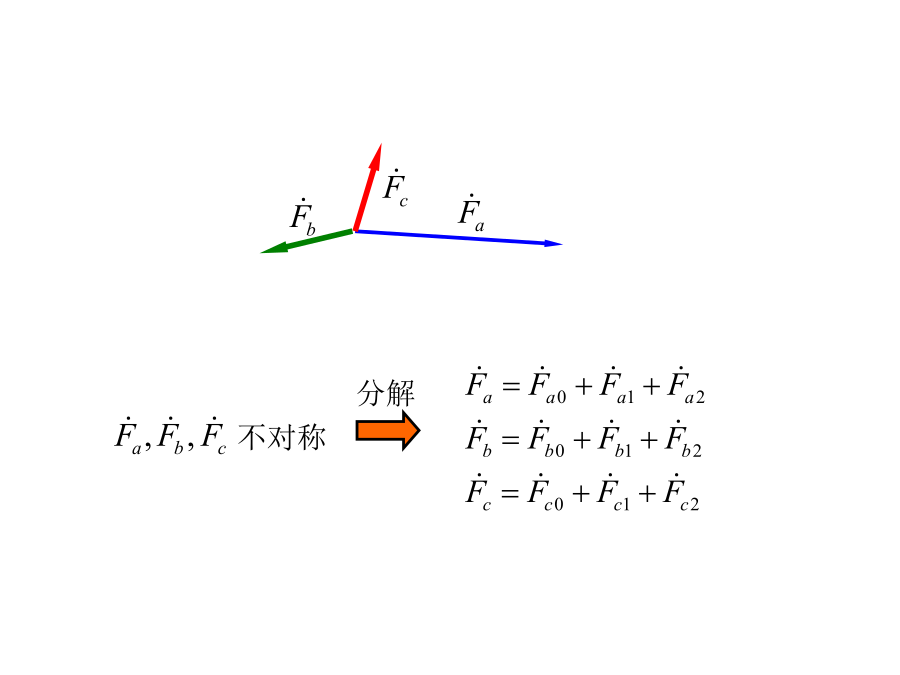

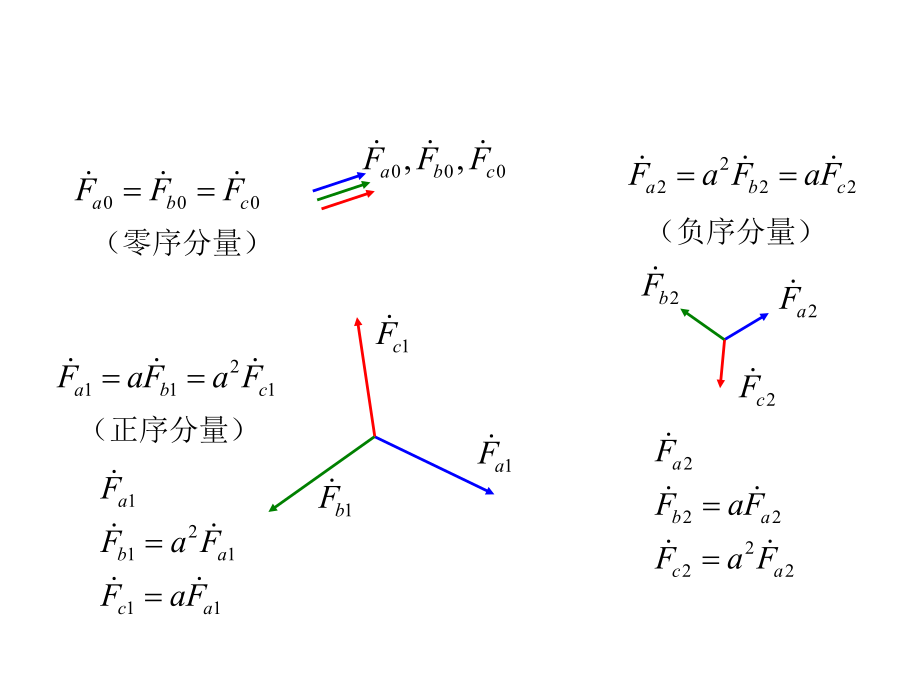

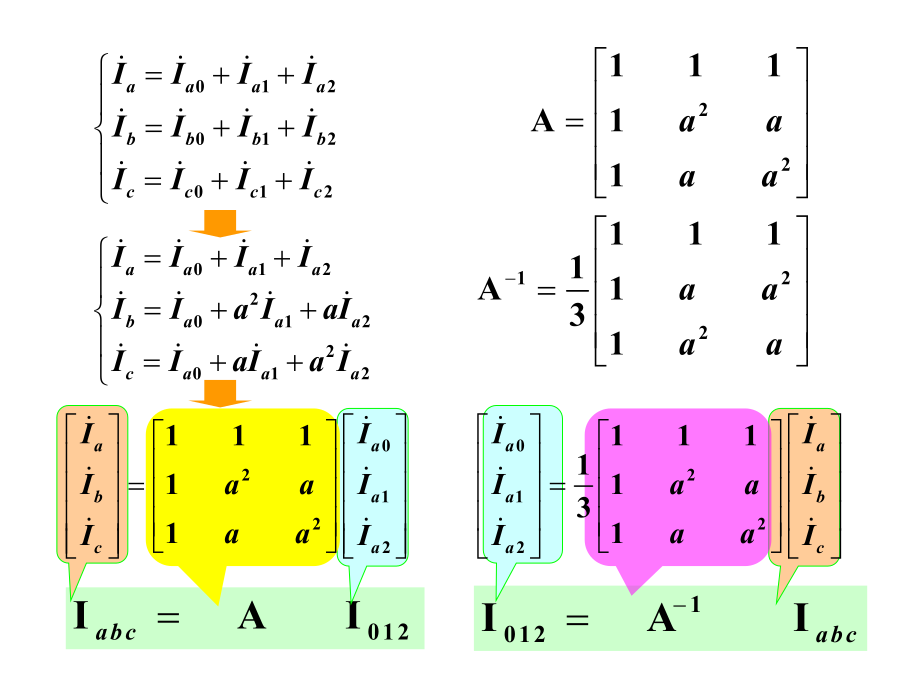

第7章对称分量法及电力系统序网参数和等值电路结论：与一相量相乘时相当于将该相量逆时针旋转120°。不对称则例：用对称分量法解决问题的基本思路：正序网三个序网络基本方程确定后，可根据短路边界条件确定另外三个方程（边界条件方程），从而可解出电压电流各序分量。对称分量分解例如：a相接地短路求解思路（1）列出边界条件方程；（2）将边界条件方程转化为序网络方程；（3）形成复合序网；（4）解复合序网，得电压电流各序分量；（5）由对称分量法得到各相电压电流。注意以特殊相作为基准进行分解最简单。单相接地短路时，故障相为特殊相；两相（接地）短路时，非故障相为特殊相。电力系统元件的各序参数和等值电路同步发电机各序参数同步发电机定子绕组中流过零序电流时，合成磁场为零，只存在定子绕组的漏磁通。零序漏磁比正序漏磁小，减小的程度视绕组型式而定。同步电机零序电抗的标幺值差别较大。零序电阻和正序电阻相等。设该线路每相的自感阻抗为则：即：变压器是静止的磁耦合元件，正、负序参数和等值电路完全相同；变压器通入零序电流时，不同变压器结构的零序磁通磁路不同，不同绕组接线的零序电流回路也不相同，所以零序参数和等值电路不同于正、负序参数和等值电路。一定，也一定，磁路磁阻小，所需磁势也小，从而所需励磁电流也小，等效为大。对于三相三柱式变压器，为有限值。三个单相变压器接成的三相变压器组和三相五柱式，各相铁芯独立，磁通分布情况与所加电压相序无关，零序励磁电流很小，可认为激磁电抗无穷大。各种接线方式双绕组变压器的零序等值电路各相加零序电压时，每一相与地之间的零序电压为正序网络与计算三相短路时的等值网络完全相同。除中性点接地阻抗和空载线路外，电力系统各元件均应包括在正序网络中。发电机不产生负序电势，故所有电源的负序电势为零。负序网络的组成元件与正序网络完全相同。发电机等旋转元件的电抗应以其负序电抗代替，其它静止元件的负序电抗与正序电抗相同。发电机不产生零序电势，故所有电源的零序电势为零。零序电流相同相位，只能通过大地或与地连接的其他导体才能构成通路。变压器的接法和中性点接地方式，对网络中零序电流的分布及零序网络的结构有决定性的影响。不同地点发生不对称故障，零序电流分布和零序网络结构也不相同。一般情况下零序网络结构和正、负序网络不一样，而且元件参数也不同。正序网：2025/3/7零序网络绘制例求零序网络Thanks
