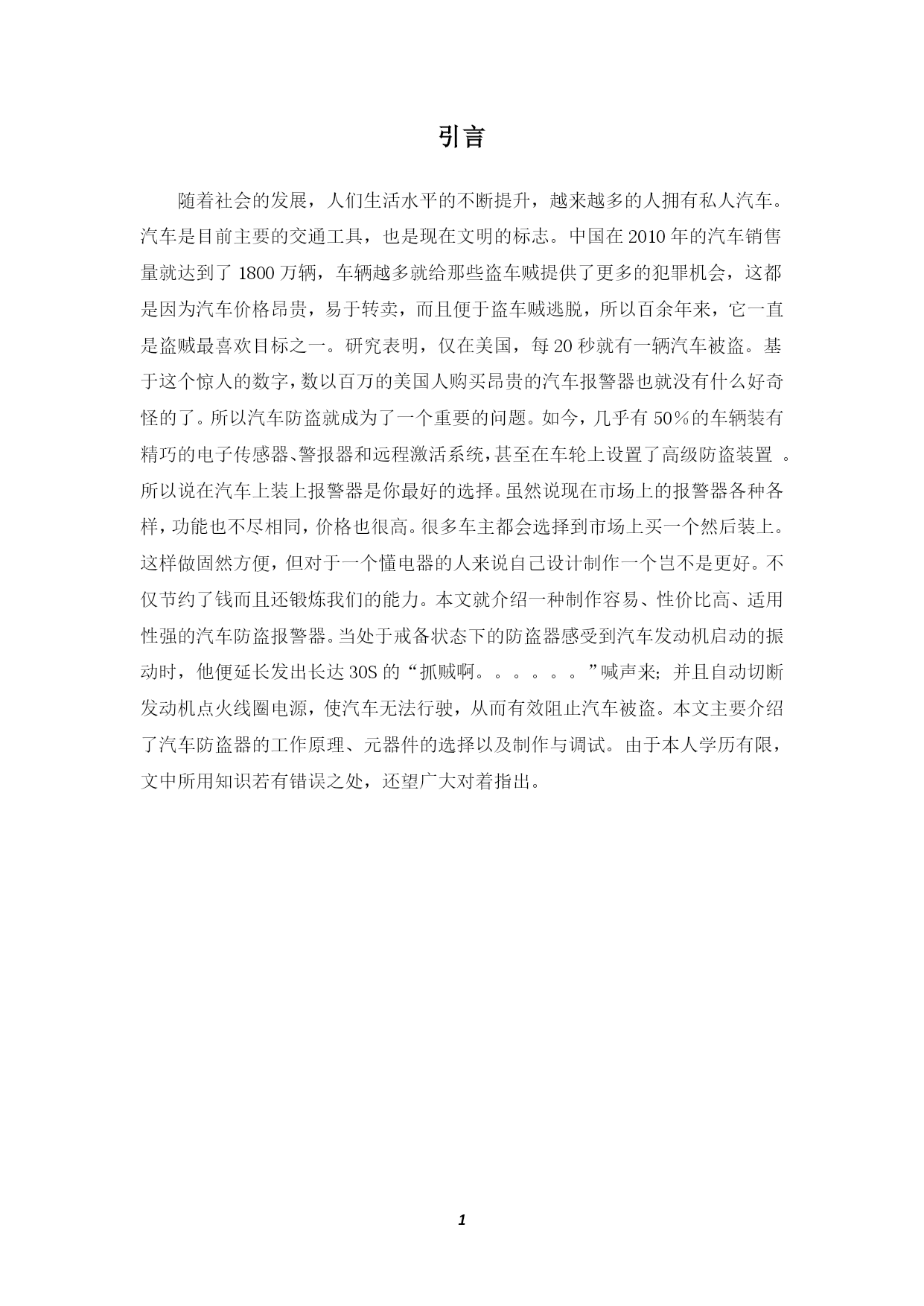

1汽车防盗报警器姓名：清华学院：电气工程学院班级：自动化0803班学号：080302079时间：2011年1月11日引言随着社会的发展，人们生活水平的不断提升，越来越多的人拥有私人汽车。汽车是目前主要的交通工具，也是现在文明的标志。中国在2010年的汽车销售量就达到了1800万辆，车辆越多就给那些盗车贼提供了更多的犯罪机会，这都是因为汽车价格昂贵，易于转卖，而且便于盗车贼逃脱，所以百余年来，它一直是盗贼最喜欢目标之一。研究表明，仅在美国，每20秒就有一辆汽车被盗。基于这个惊人的数字，数以百万的美国人购买昂贵的汽车报警器也就没有什么好奇怪的了。所以汽车防盗就成为了一个重要的问题。如今，几乎有50％的车辆装有精巧的电子传感器、警报器和远程激活系统，甚至在车轮上设置了高级防盗装置。所以说在汽车上装上报警器是你最好的选择。虽然说现在市场上的报警器各种各样，功能也不尽相同，价格也很高。很多车主都会选择到市场上买一个然后装上。这样做固然方便，但对于一个懂电器的人来说自己设计制作一个岂不是更好。不仅节约了钱而且还锻炼我们的能力。本文就介绍一种制作容易、性价比高、适用性强的汽车防盗报警器。当处于戒备状态下的防盗器感受到汽车发动机启动的振动时，他便延长发出长达30S的“抓贼啊。。。。。。”喊声来；并且自动切断发动机点火线圈电源，使汽车无法行驶，从而有效阻止汽车被盗。本文主要介绍了汽车防盗器的工作原理、元器件的选择以及制作与调试。由于本人学历有限，文中所用知识若有错误之处，还望广大对着指出。32目录一、汽车防盗报警器电路图——————————————3二、工作原理——————————————4三、元器件选择——————————————7四、制作与调试——————————————8五、心得体会——————————————9电路图54工作原理最基本的汽车报警系统一般由一个或多个传感器和与之相连的警报器组成。最简单的报警系统就是在驾驶员侧车门上安装开关并接好线路，如果有人开门，警报器就会鸣响。安装这种汽车报警系统需要一个开关、几根电线和一个警报器。现在，多数汽车的报警系统要比这复杂得多。这些报警系统一般包括：一组传感器，包括开关、压力传感器和HYPERLINK"http://auto.bowenwang.com.cn/question238.htm"运动探测器可以发出多种声音的警报器，您可以从中选出一种与众不同的声音由密钥卡无线控制的无线电接收器备用HYPERLINK"http://auto.bowenwang.com.cn/battery.htm"电池，在主电池断开的情况下也可以保证报警系统正常工作计算机控制单元，也是报警系统的“大脑”，可以对周围的情况进行监控并发出警报许多先进的报警系统的“大脑”实际上是一台小型HYPERLINK"http://auto.bowenwang.com.cn/pc.htm"电脑。当传感器察觉到异常情况时，“大脑”就会合上开关，激活报警装置（即喇叭、车前灯或警报器）。不同的安全系统使用不同的传感器，而且传感器接入控制器的方式也不同。汽车报警系统最基本的元件是车门传感器。如果有人打开处于完全保护下的车辆的引擎盖、行李箱或车门，控制器就会触发报警系统。多数车辆报警系统采用的是已经安装在车门上的开关装置。现在的汽车非常方便，打开车门或行李箱时，内部照明灯就会点亮。其中的原理与HYPERLINK"http://auto.bowenwang.com.cn/refrigerator.htm"冰箱照明开关很像。车门关闭时，将按下小型弹簧控制按钮或控制柄，断开电路。车门打开时，弹簧将顶起按钮闭合电路，使内部照明系统通HYPERLINK"http://auto.bowenwang.com.cn/electricity.htm"电。控制器和报警系统一般与车的主HYPERLINK"http://auto.bowenwang.com.cn/battery.htm"电池相连，通常还配备有备用电源。如果有人切断主电源（如剪断电池线缆），这个隐藏的备用电源就会介入供电。电源被切很可能是有人在盗车，此时控制器将启动并拉响警报。本文所介绍的汽车防盗器的电路图如图所示，他有震动传感、延时开关、语音发生和发动机自动熄火四部分电路组成。正常行车时，将隐蔽开关SA断开，使防盗电路无电不工作。停车后。闭合SA，防盗器电路即进入警戒状态。当盗车者启动汽车时，发动机产生的震动声传给微振动传感器ICI，经ICI内部电路一系列放大与比较处理，使输出端
