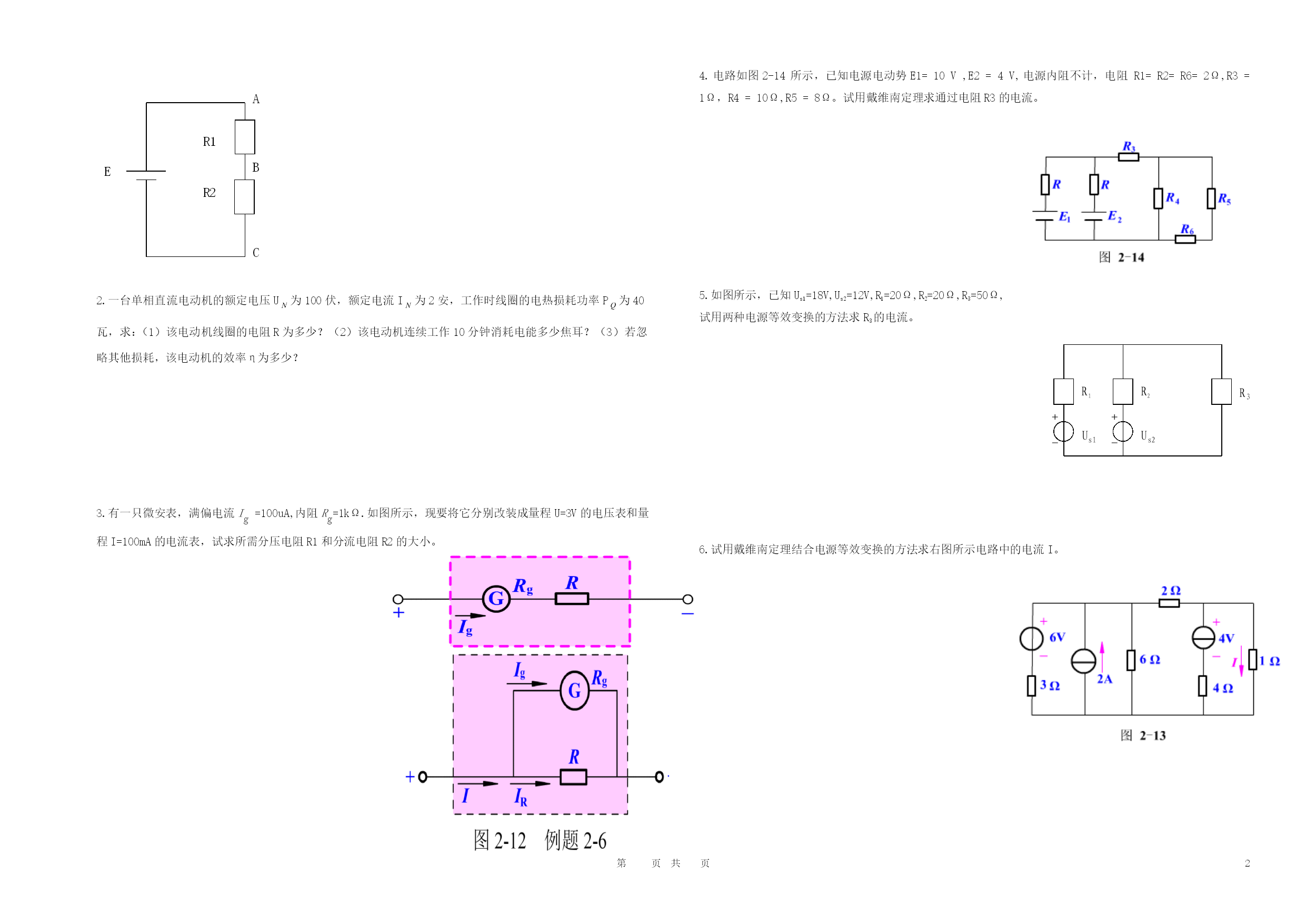

PAGEPAGE2第页共页班级座位号姓名装订线内不要作答，装订线外不要写姓名，考号，违者试卷作0分处理望城区职业中专学校课程名称《电工与电子技术》（直流电）时量：60分钟试卷适用班级：机电36班制卷人：黄志祥题号一二三四五六七八九总分得分一．填空题（每空3分，共60分）：1.如图所示，I=﹣50mA，R=500Ω,则R中电流的实际方向为，电压的实际方向为，电阻R的端是高电位，另一端是低电位。IR2.电位是指，电压与电位的关系式为，从电位的高低角度讲，电压的方向总是，故电压也称为。3.如图所示，已知I=0.2A,R=25Ω,E=12V,则U=。abIE4.电源的正极电位于负极电位，电源两极间的电压方向为。5.若某电源的电压方向向右，电流方向也向右，则该电源的功率为值，说明该电源（填“吸收”或“发出”）功率，作（填“电源”或“负载”）使用。6.用万用表电流不同的电阻档位测量同一二极管的电阻值时发现各次测量值互不相同，这是因为。7.标示为“800Ω、2W”的电阻器允许承受的最大电压为V，允许通过的最大电流为A。8．将图2-7所示的有源二端网路等效为一个电压源，该电压源的电动势Us=,内阻R0=。9．如图所示的有源二端网络等效电路的参数Us=,R0=。12V5Ω5Ω6Ω+_U二．判断题（每题4分，共20分）：1.电阻上的电流总是从高电位流向低电位。（）2.零电位点选择不同，电路中各点的电位将发生变化，两点之间的电压也将发生变化。（）3.根据R=可知，某电阻器上的电压加倍时，电阻值也将加倍。（）4.恒压源与恒流源串联时可等效化简为该恒压源。（）5.某电动机两端的电压为24V,电动机内部线路的总电阻为4Ω，则流过该电动机的电流为6A。（）三．计算题（每题10分，共60分）：1.如图所示，E=12V，R1=400Ω,R2=200Ω,若以B点为零电位点，求A、C的电位与；若以A点为零电位点，求B、C的电位与。ABCER1R22.一台单相直流电动机的额定电压U为100伏，额定电流I为2安，工作时线圈的电热损耗功率P为40瓦，求：（1）该电动机线圈的电阻R为多少？（2）该电动机连续工作10分钟消耗电能多少焦耳？（3）若忽略其他损耗，该电动机的效率η为多少？3.有一只微安表，满偏电流Ig=100uA,内阻Rg=1kΩ.如图所示，现要将它分别改装成量程U=3V的电压表和量程I=100mA的电流表，试求所需分压电阻R1和分流电阻R2的大小。4.电路如图2-14所示，已知电源电动势E1=10V,E2=4V,电源内阻不计，电阻R1=R2=R6=2Ω,R3=1Ω，R4=10Ω,R5=8Ω。试用戴维南定理求通过电阻R3的电流。5.如图所示，已知Us1=18V,Us2=12V,R1=20Ω,R2=20Ω,R3=50Ω,试用两种电源等效变换的方法求R3的电流。Us1Us2R1R2R3++--6.试用戴维南定理结合电源等效变换的方法求右图所示电路中的电流I。
