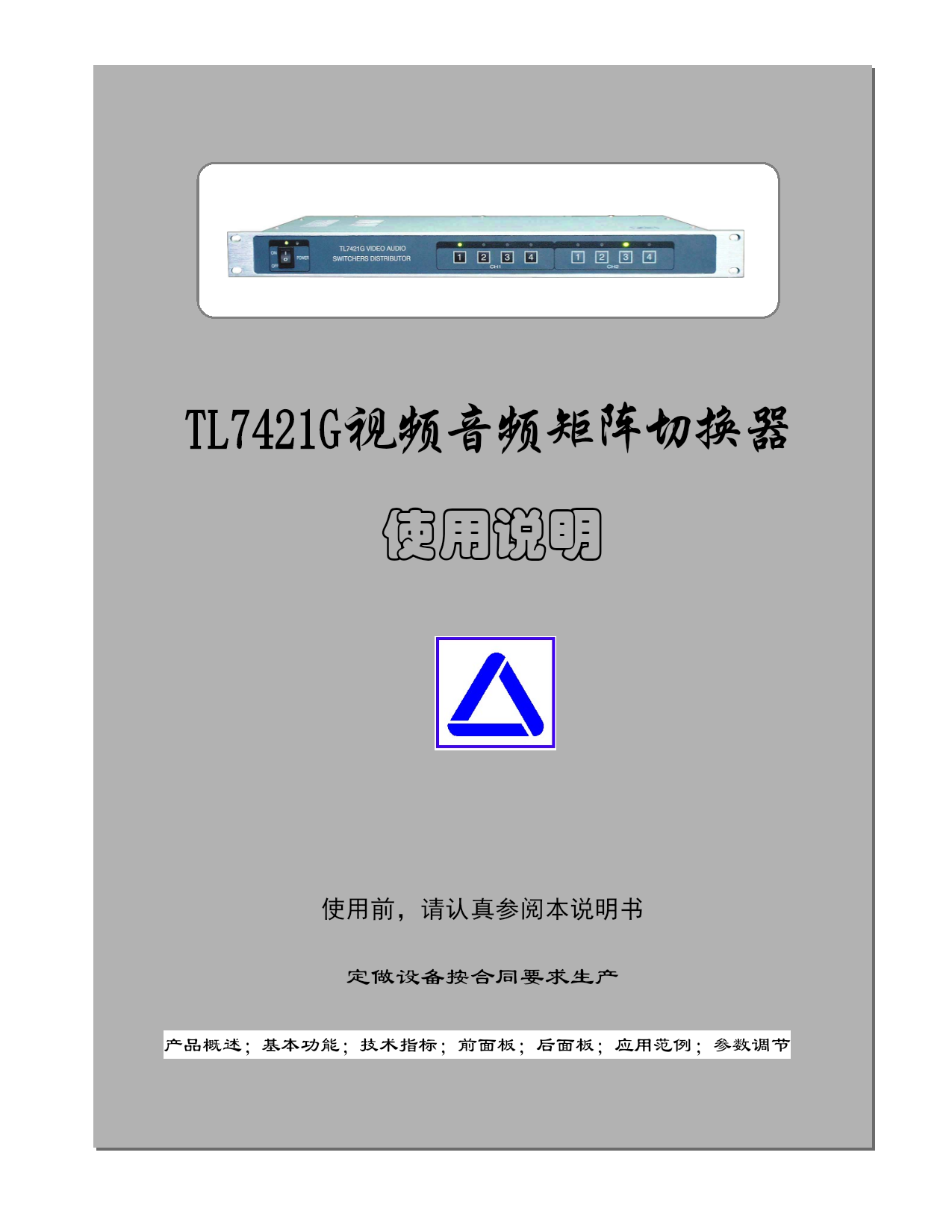

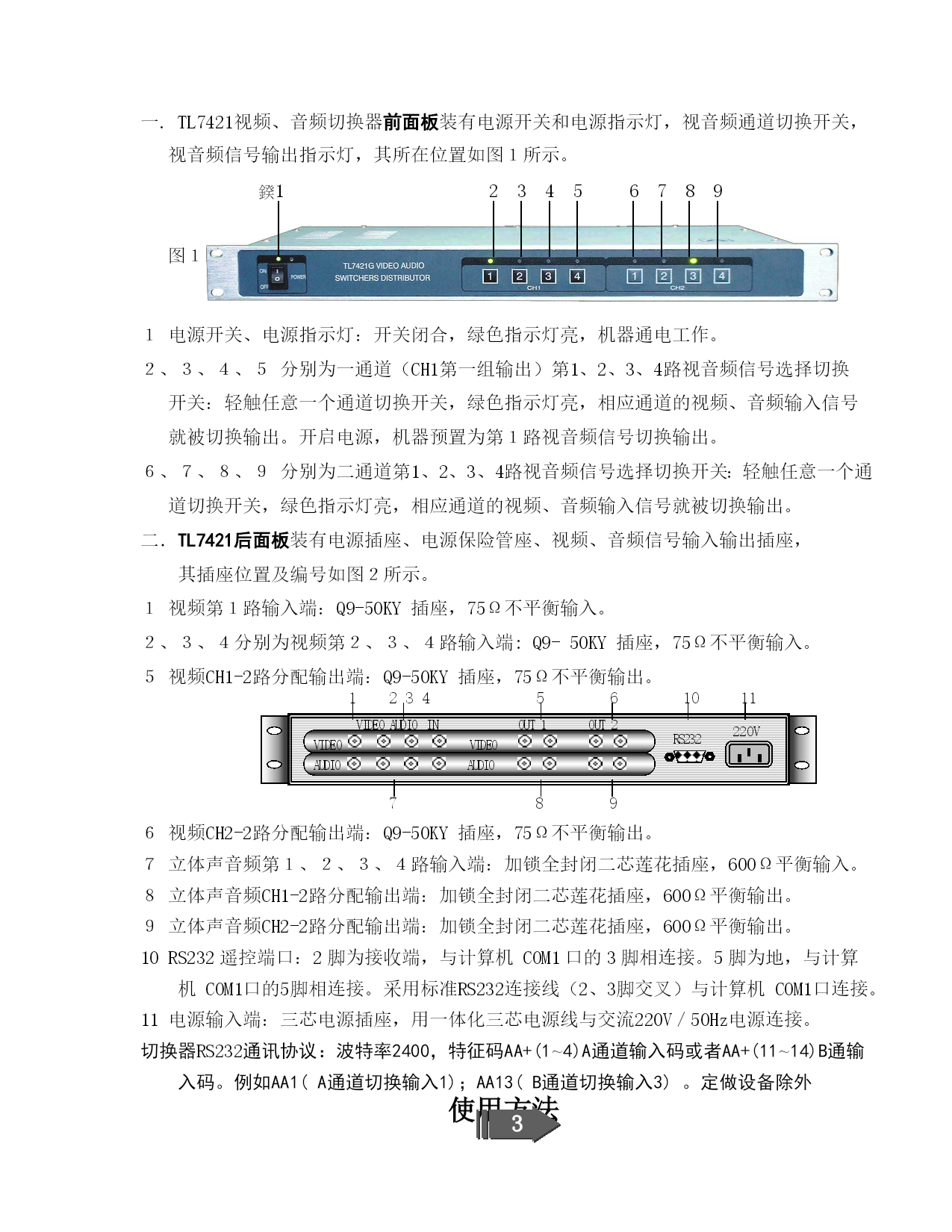

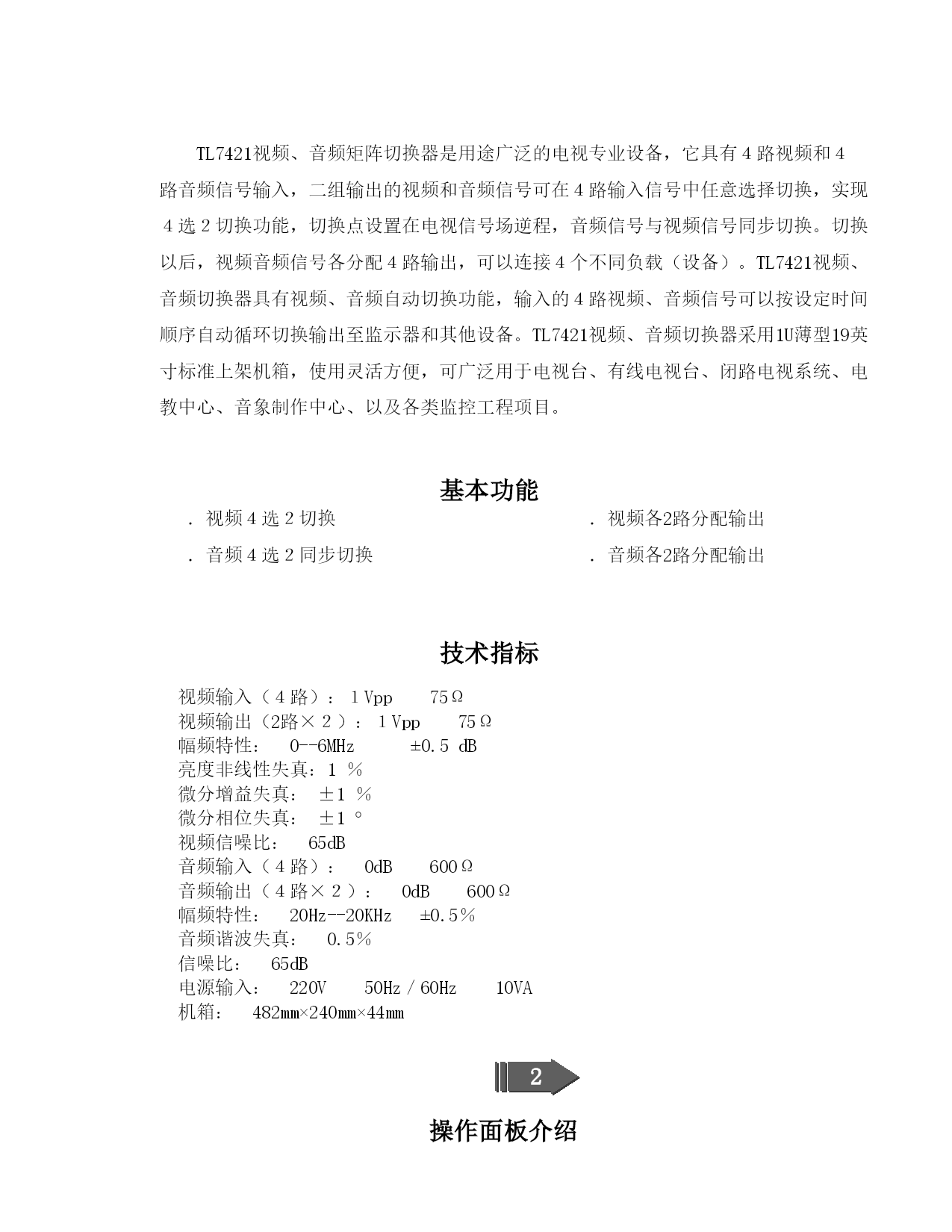

音频矩阵切换器是用途广泛的电视专业设备（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）TL7421G视频音频矩阵切换器使用说明使用前，请认真参阅本说明书定做设备按合同要求生产产品概述；基本功能；技术指标；前面板；后面板；应用范例；参数调节概述TL7421视频、音频矩阵切换器是用途广泛的电视专业设备，它具有４路视频和４路音频信号输入，二组输出的视频和音频信号可在４路输入信号中任意选择切换，实现４选２切换功能，切换点设置在电视信号场逆程，音频信号与视频信号同步切换。切换以后，视频音频信号各分配４路输出，可以连接４个不同负载（设备）。TL7421视频、音频切换器具有视频、音频自动切换功能，输入的４路视频、音频信号可以按设定时间顺序自动循环切换输出至监示器和其他设备。TL7421视频、音频切换器采用1U薄型19英寸标准上架机箱，使用灵活方便，可广泛用于电视台、有线电视台、闭路电视系统、电教中心、音象制作中心、以及各类监控工程项目。基本功能．视频４选２切换．视频各2路分配输出．音频４选２同步切换．音频各2路分配输出技术指标视频输入（４路）：１Vpp75Ω视频输出（2路×２）：１Vpp75Ω幅频特性：0--6MHz±0.5dB亮度非线性失真：1％微分增益失真：±1％微分相位失真：±1°视频信噪比：65dB音频输入（４路）：0dB600Ω音频输出（４路×２）：0dB600Ω幅频特性：20Hz--20KHz±0.5％音频谐波失真：0.5％信噪比：65dB电源输入：220V50Hz／60Hz10VA机箱：482mm×240mm×44mm2操作面板介绍TL7421视频、音频切换器前面板装有电源开关和电源指示灯，视音频通道切换开关，视音频信号输出指示灯，其所在位置如图１所示。123456789图１１电源开关、电源指示灯：开关闭合，绿色指示灯亮，机器通电工作。２、３、４、５分别为一通道（CH1第一组输出）第1、2、3、4路视音频信号选择切换开关：轻触任意一个通道切换开关，绿色指示灯亮，相应通道的视频、音频输入信号就被切换输出。开启电源，机器预置为第１路视音频信号切换输出。６、７、８、９分别为二通道第1、2、3、4路视音频信号选择切换开关：轻触任意一个通道切换开关，绿色指示灯亮，相应通道的视频、音频输入信号就被切换输出。二．TL7421后面板装有电源插座、电源保险管座、视频、音频信号输入输出插座，其插座位置及编号如图２所示。１视频第１路输入端：Q9-50KY插座，75Ω不平衡输入。２、３、４分别为视频第２、３、４路输入端:Q9-50KY插座，75Ω不平衡输入。220VRS232VIDEOAUDIOINOUT1OUT2VIDEOVIDEOAUDIOAUDIO1234561011789５视频CH1-2路分配输出端：Q9-50KY插座，75Ω不平衡输出。６视频CH2-2路分配输出端：Q9-50KY插座，75Ω不平衡输出。７立体声音频第１、２、３、４路输入端：加锁全封闭二芯莲花插座，600Ω平衡输入。８立体声音频CH1-2路分配输出端：加锁全封闭二芯莲花插座，600Ω平衡输出。９立体声音频CH2-2路分配输出端：加锁全封闭二芯莲花插座，600Ω平衡输出。10RS232遥控端口：2脚为接收端，与计算机COM1口的3脚相连接。5脚为地，与计算机COM1口的5脚相连接。采用标准RS232连接线（2、3脚交叉）与计算机COM1口连接。11电源输入端：三芯电源插座，用一体化三芯电源线与交流220V／50Hz电源连接。3切换器RS232通讯协议：波特率2400，特征码AA+(1~4)A通道输入码或者AA+(11~14)B通输入码。例如AA1(A通道切换输入1)；AA13(B通道切换输入3)。定做设备除外使用方法图３１２３４１……４视频、音频输入输出TL7421视频、音频切换器录卫光视监录播传象星端盘示象出输TL7421使用极为简便，开启电源，轻触要选择输入的信号切换开关，此路输入的视频音频信号即可输出。输出４路视频和４路音频信号可送至４个不同的设备。信号输入、输出连接可参考图３的接法。视频音频１２３４１………４↓↓↓↓↑↑视频、音频输入与切换开关的编号一一对应，不可接错。切换器的第一路视频音频输入与第一路输入电视信号连接。切换器４路分配输出的视频音频信号相同，可以任意连接。机内微调电位器调试在一些特殊应用场合，需要改变输出信号幅度和直流电平，可打开机箱上
