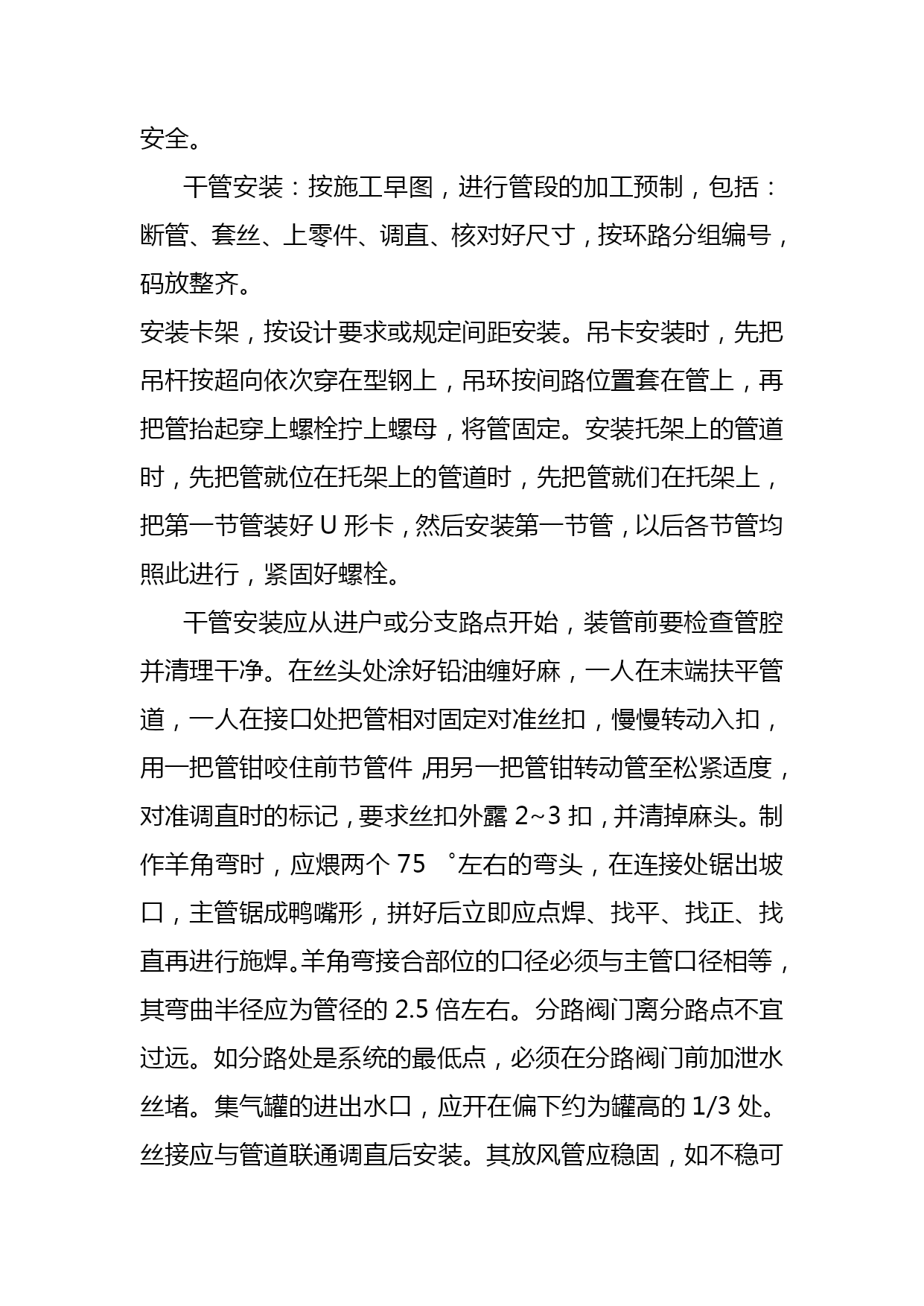

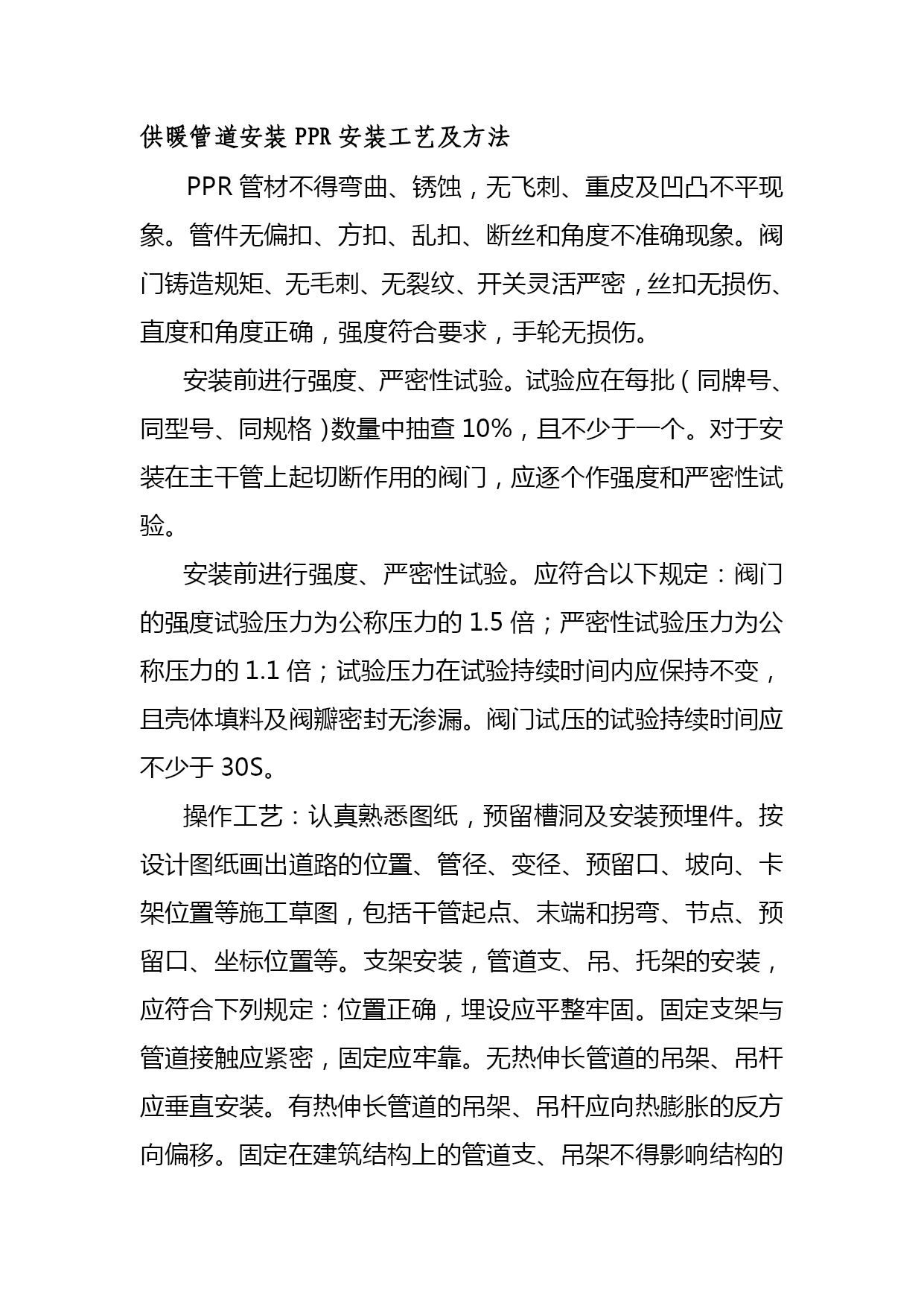

供暖管道安装PPR安装工艺及方法名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）供暖管道安装PPR安装工艺及方法PPR管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。管件无偏扣、方扣、乱扣、断丝和角度不准确现象。阀门铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤、直度和角度正确，强度符合要求，手轮无损伤。安装前进行强度、严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的阀门，应逐个作强度和严密性试验。安装前进行强度、严密性试验。应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封无渗漏。阀门试压的试验持续时间应不少于30S。操作工艺：认真熟悉图纸，预留槽洞及安装预埋件。按设计图纸画出道路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。支架安装，管道支、吊、托架的安装，应符合下列规定：位置正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。固定在建筑结构上的管道支、吊架不得影响结构的安全。干管安装：按施工早图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。安装卡架，按设计要求或规定间距安装。吊卡安装时，先把吊杆按超向依次穿在型钢上，吊环按间路位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上的管道时，先把管就们在托架上，把第一节管装好U形卡，然后安装第一节管，以后各节管均照此进行，紧固好螺栓。干管安装应从进户或分支路点开始，装管前要检查管腔并清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2~3扣，并清掉麻头。制作羊角弯时，应煨两个75゜左右的弯头，在连接处锯出坡口，主管锯成鸭嘴形，拼好后立即应点焊、找平、找正、找直再进行施焊。羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右。分路阀门离分路点不宜过远。如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。集气罐的进出水口，应开在偏下约为罐高的1/3处。丝接应与管道联通调直后安装。其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应装托、吊卡。采用焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管就位找正，对准管口使预留口方向准确，找直后用气焊点焊固定（管径≤50㎜以下点焊3点，管径≥70㎜以上点焊4点），然后施焊，焊完后应与保证管道正直。遇有伸缩器，应在预制时按规范要求做好预拉伸，并做好记录；按位置固定，与管道连接好；波纹伸缩器应按要求位置安装好导向支架和固定支架；并分别安装阀门、集气罐等附属设备。管道安装完，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核管道坡度，调整合格后，再调整吊卡螺栓U型卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板。摆正或安装好管道穿结构处的套管，填堵管洞口，预留口处应加好临时管堵。立管安装：核对预留孔洞位置是否垂直，然后吊线，剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。安装前先卸下阀门盖，有钢套管的先穿到管上，按编号从第一节开始安装。将立管丝口涂铅油缠麻丝，对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度并对准调直时的标记要求，丝扣外露2~3扣，预留口平正为止，并清除管口外露麻丝头。检查立管的每个预留口标高，方向、半圆弯等是否准确、平正。将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵。支管安装：检查散热器安装位置及立管预留口是否准确，量支管尺寸和灯叉弯的大小（散热器中心距离与立管预留口中心距墙之差）。配支管，按量出支管的尺寸，减去灯叉弯量，然后断管，套丝、煨灯叉弯和调直。将灯叉弯两头抹铅油缠麻，装好油任，连接散热器，把麻头清理干净。暗装或半暗装的散热器灯叉弯必须与炉片槽墙角相适应，达到美观。用钢尺、水平尺、线坠校正对支管的坡度和平行距墙尺寸，并复查立管及散热器有无移动。按设计或规定的压力进行系统试压及冲洗，合格后办理验收手续，并将水泄净。立支管变径，不宜使用铸铁补芯，应使用变径管箍或焊接法。套管安装：管道穿过墙壁和楼板，应设置金属管。安装在楼板内的套管，其顶部应高出装饰地面
