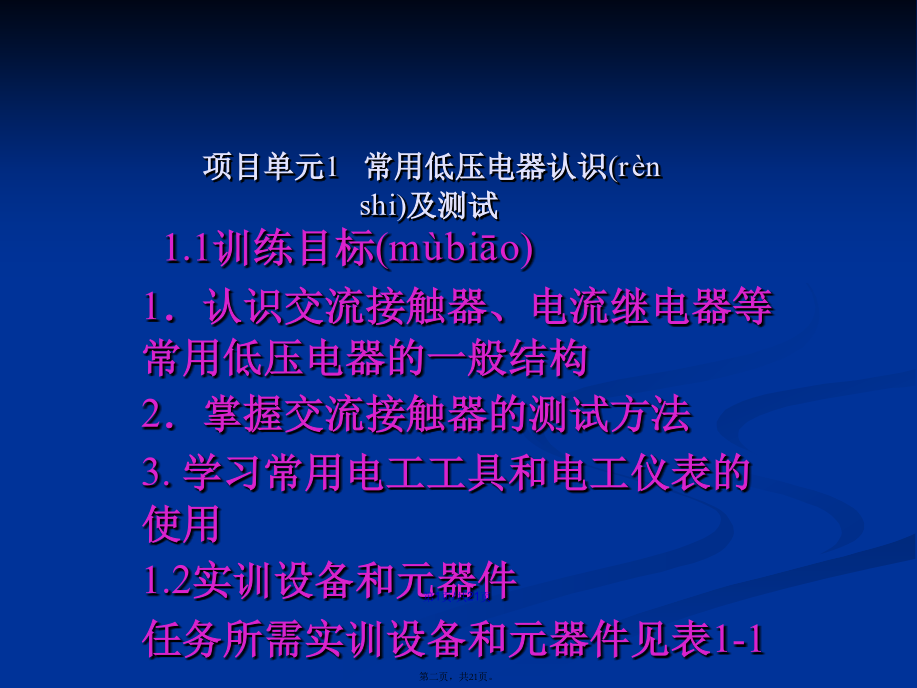

会计学项目单元1常用低压电器认识及测试表1-1实训设备和元器件明细表1.3相关知识项目学习情境1——低压电器的基本知识1．低压电器定义及分类凡是对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用的电工器械称为电器。用于交流50HZ或60HZ额定电压1200V以下，直流额定电压1500V以下的电路内起接通、断开、保护、控制或调节作用的电器称为低压电器。常用的低压电器有刀开关、转换开关、自动开关、熔断器、接触器、继电器和主令电器等。低压电器的种类较多，分类方法有多种，就其在电气线路中所处的地位、作用以及所控制的对象可分为低压配电电器、低压控制电器两大类。（1）低压配电电器（2）低压控制电器2．电磁式电器电磁式电器在低压电器中占有十分重要的地位，在电气控制系统中应用最为普遍。如接触器、自动空气开关(kāiguān)（断路器）、电磁式继电器等。但它们的工作原理基本上相同。就结构而言主要有电磁机构和执行机构所组成，电磁机构按其电源种类可分为交流和直流两种，执行机构则可分为触头系统和灭弧装置两部分。电磁机构由线圈、铁心（静铁心）和衔铁（动铁心）等几部分组成。从常用铁心的衔铁运动形式上看，其结构形式大致可分为拍合式和直动式两大类，如图1-1所示。图1-1（a）为衔铁沿棱角转动的拍合式铁心，其铁心材料由电工软铁制成，它广泛用于直流电器中；图1-1（b）为衔铁沿轴转动的拍合式铁心，铁心形状有E形和U形两种，其铁心材料由电工硅钢片叠成，多用于触头容量较大的交流电器中；图1-1（c）为衔铁直线运动的双E形直动式铁心，它也是由硅钢片叠压而成，也分为交、直流两大类。电磁机构的作用原理是：当线圈中有工作电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。在交流电流产生的交变磁场中，为避免因磁通过零点造成衔铁的抖动，需在交流电器铁心的端部开槽，嵌入一铜短路环，使环内感应电流产生的磁通与环外磁通不同时过零，使电磁吸力F总是大于弹簧的反作用力，因而可以消除交流铁心的抖动。需要指出的是，对电磁式电器而言，电磁机构的作用是使触头实现自动化操作，但电磁机构实质上就是电磁铁的一种，电磁铁还有很多用途，例如牵引电磁铁，有拉动式和推动式两种，可以用于远距离控制和操作各种机构；阀用电磁铁，可以远距离控制各种气动阀，液压阀以实现机械自动控制；制动电磁铁则用来控制自动抱闸装置，实现快速停车；起重电磁铁用于起重搬运磁性货物工件等。3．电器的触头系统在工作过程中可以分开与闭合的电接触称为可分合接触，又称为触头，触头是成对的，一为动触头，一为静触头。触头有时又包含主触头、副触头。触头的作用是接通或分断电路，因此要求触头要具有良好的接触性能，电流容量较小的电器（如接触器、继电器）常采用银质材料作触头，这是因为银的氧化膜电阻率与纯银相似，可以避免表面氧化膜电阻率增加而造成接触不良。4．低压电器的主要技术参数电器要可靠地接通和分断被控电路，而不同的被控电路工作在不同的电压或电流等级、不同的通断频繁程度及不同性质负载的情况下，对电器提出了各种技术要求。如触点在分断状态时要有一定的耐压能力，防止漏电或介质击穿，因而电器有额定工作电压这一基本参数；触头闭合时，总有一定的接触电阻，负载电流在接触电阻产生的降压和热量不应过大，因此对电器触点规定了额定电流值，被控负载的工作情况对电器的要求有着重要的影响(yǐngxiǎng)，如笼型异步电动机反接触制动及反向时的电流峰值约大两倍，所以电动机频繁反向时，控制电器的工作条件较差，于是，有些控制电器被制成能使用在较恶劣的条件下，而有些不能，这就使电器有不同的使用类别。配电电器担负着接通和分断短路电流的任务，相应地规定了极限通、断能力；电器在分断电流时，出现的电弧要烧损触点甚至熔焊，因此电器都有一定的使用寿命。下面仅就控制电器的主要技术参数作一介绍，供选用电器时参考。（1）使用类别按国标GB2455-85，将控制电器主触点和辅助触点的标准使用列于表1-2中。表1-2控制电器触点的标准使用(shǐyòng)类别（2）主参数—额定工作(gōngzuò)电压和额定工作(gōngzuò)电流表1-3CJX2系列小容量交流(jiāoliú)接触器技术数据表1-4相应于使用(shǐyòng)类别的接通与分断条件（4）寿命控制电器寿命的包括机械寿命和电寿命。机械寿命是电器在无电流情况下能操作的次数；电寿命是指按所定使用条件不需要修理或更换零件的负载操作次数。项目学习情境(qíngjìng)2——安全用电4．触电的急救（1）脱离电源使触电者脱离电源是极其重要的一环，
