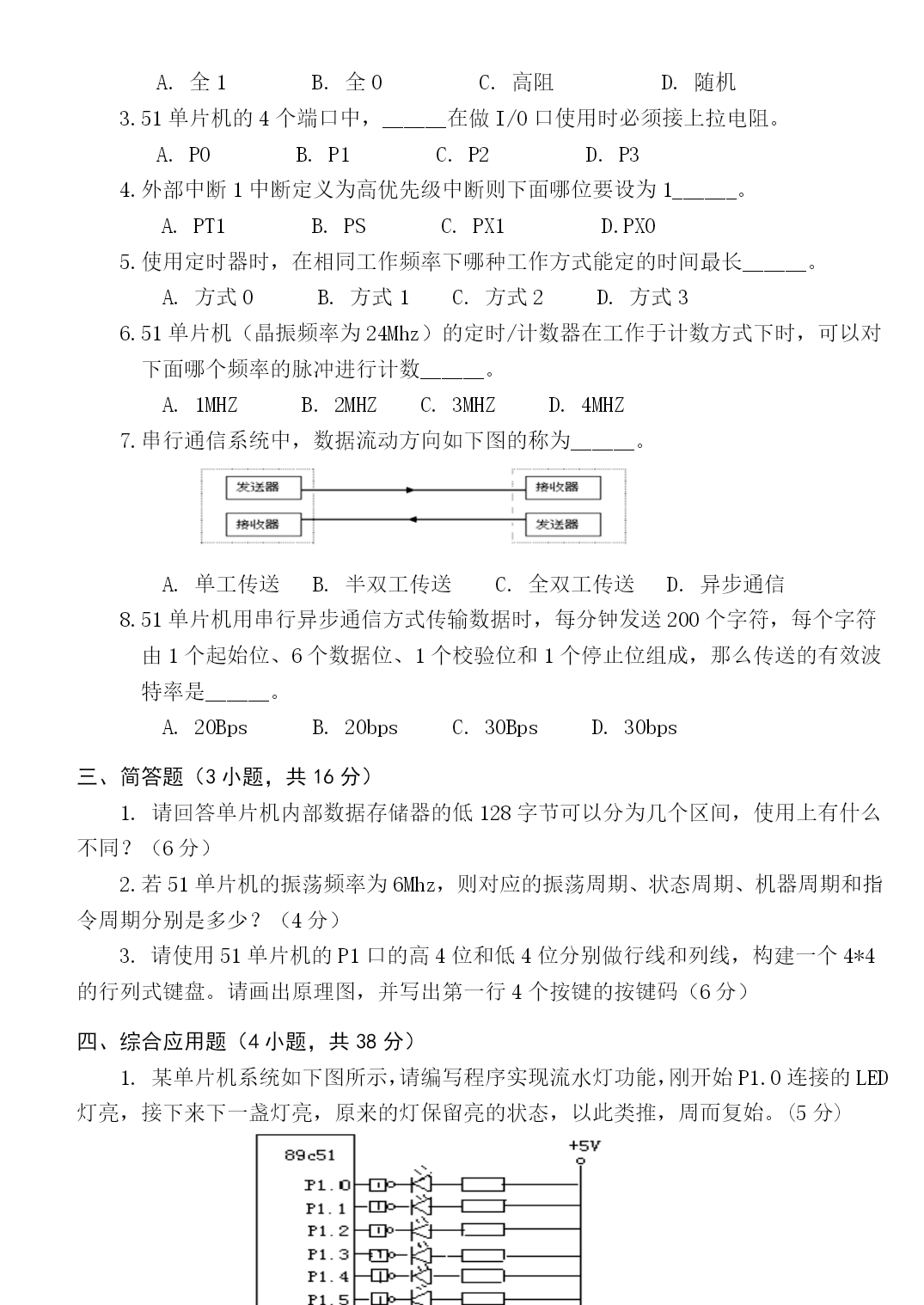

试卷第页共NUMPAGES4页试卷第页共NUMPAGES4页莆田学院期末考试试卷（A）卷2010—2011学年第一学期课程名称：单片机原理及应用适用年级/专业：08/机电试卷类别开卷（√）闭卷（）学历层次专科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》一、填空题（每空1.5分，共30分）1.计算机按应用可分为嵌入式计算机和①，嵌入式系统中的核心部件有嵌入式微处理器、②和DSP处理器。2.51单片机的内部存储器结构分为2个部分，其中内部程序存储器的地址空间范围是①，内部数据存储器的地址空间范围是②。3.当PSW=4AH时，则用到通用寄存器组里面的第①组寄存器，其地址空间范围是②。4.若a=0x32，b=0x5f，则a&b=__①，a<<4=__②_。5.定义语句charbdataa表明a是一个__①变量，其被定义于__②_存储区。6.当单片机进行55H与6FH的加法运算后，PSW寄存器中的OV等于__①_而P等于__②_。7.绝对地址引用法中用来访问外部数据字节空间和内部数据字空间的函数分别是①和__②___。8.引起中断的原因和发出中断申请的来源称为__①，其中外部中断1和定时器0中断相比，__②___默认的优先级更高。9.在INT1上接一低电平，若要使IE1=1，则IT1应该为__①___。10.51单片机的串行传输时需要电平转换，可以将__①___电平转换为__②___电平，转换时常用的芯片是③。二、单项选择题（每小题2分，共16分）1.下面关于8051单片机的描述哪个是不准确的______。A.8051单片机的CPU是8位的B.8051单片机的I/O线有64根C.8051单片机的存储器可分为ROM和RAM两部分D.8051单片机具有位寻址功能2.51单片机复位后，输入输出接口P0-P3的状态是______。A.全1B.全0C.高阻D.随机3.51单片机的4个端口中，______在做I/O口使用时必须接上拉电阻。A.P0B.P1C.P2D.P34.外部中断1中断定义为高优先级中断则下面哪位要设为1______。A.PT1B.PSC.PX1D.PX05.使用定时器时，在相同工作频率下哪种工作方式能定的时间最长______。A.方式0B.方式1C.方式2D.方式36.51单片机（晶振频率为24Mhz）的定时/计数器在工作于计数方式下时，可以对下面哪个频率的脉冲进行计数______。A.1MHZB.2MHZC.3MHZD.4MHZ7.串行通信系统中，数据流动方向如下图的称为______。A.单工传送B.半双工传送C.全双工传送D.异步通信8.51单片机用串行异步通信方式传输数据时，每分钟发送200个字符，每个字符由1个起始位、6个数据位、1个校验位和1个停止位组成，那么传送的有效波特率是______。A.20BpsB.20bpsC.30BpsD.30bps三、简答题（3小题，共16分）1.请回答单片机内部数据存储器的低128字节可以分为几个区间，使用上有什么不同？（6分）2.若51单片机的振荡频率为6Mhz，则对应的振荡周期、状态周期、机器周期和指令周期分别是多少？（4分）3.请使用51单片机的P1口的高4位和低4位分别做行线和列线，构建一个4*4的行列式键盘。请画出原理图，并写出第一行4个按键的按键码（6分）四、综合应用题（4小题，共38分）1.某单片机系统如下图所示，请编写程序实现流水灯功能，刚开始P1.0连接的LED灯亮，接下来下一盏灯亮，原来的灯保留亮的状态，以此类推，周而复始。(5分)2.根据下面LED数码管的原理图分析并完成以下要求（10分）（1）该LED数码管是共阴的还是共阳的？其字符“6、“H”的显示码分别是多少？（3分）（2）使用该类型的LED数码管和51单片机设计一个3位的LED数码管显示电路，画出简易电路图并编写程序使最低两位的LED数码管同时亮29。（7分）3.某单片机系统如下图所示，刚开始使LED灯亮，使用定时器T1进行定时，编程使LED灯亮2S灭2S，请编写完整的程序实现。（单片机晶振为6MHZ）（11分）LED+5VVcc--EARST10uF1KP1.089S51P1.11K30P30PXTAL1XTAL2GND89C51+5VVcc--EARST10uF1KP1.089S51+5VP1.11K30P30PXTAL1XTAL2GND89C51KLED+5VVcc--EARST10uF1
