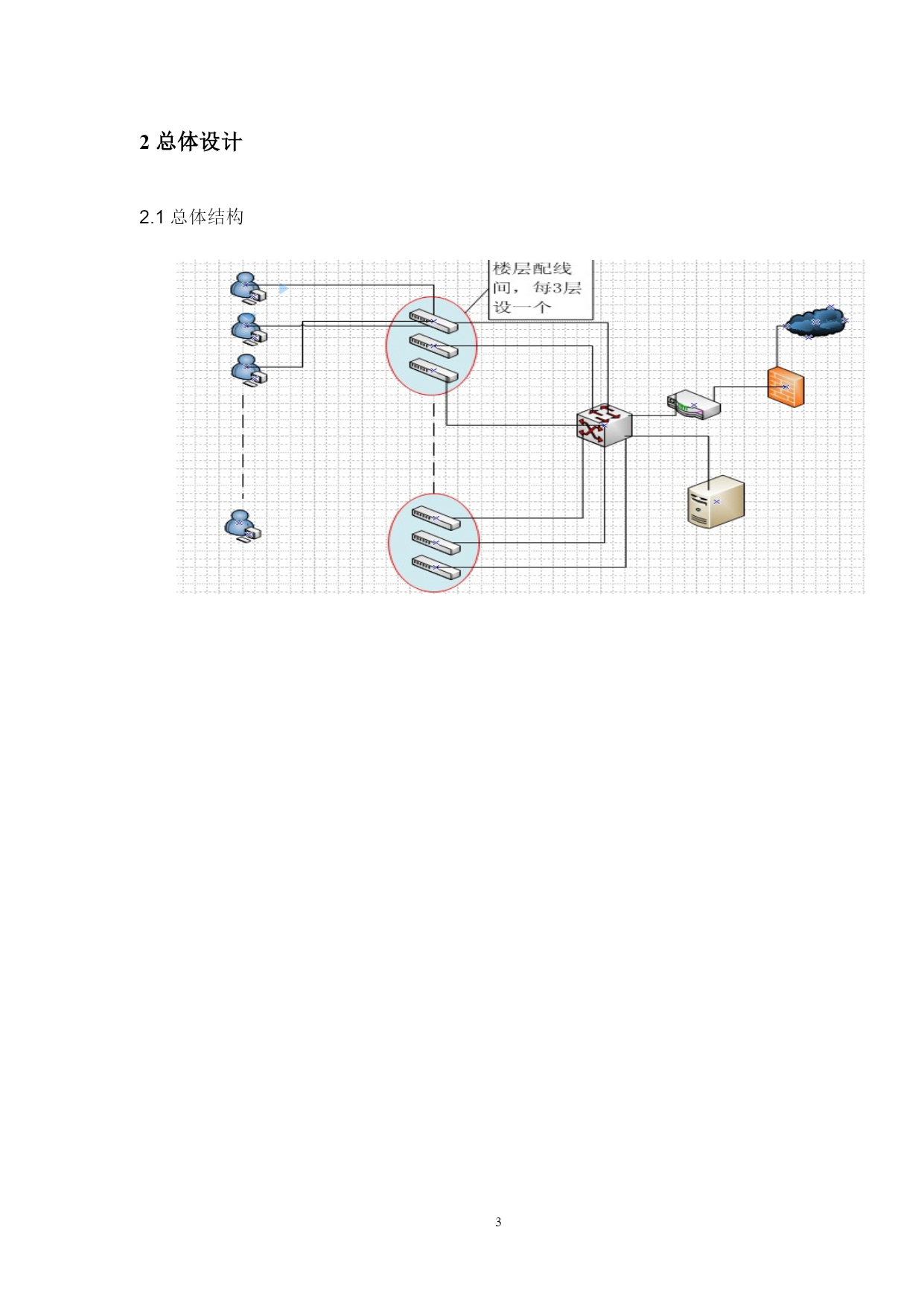

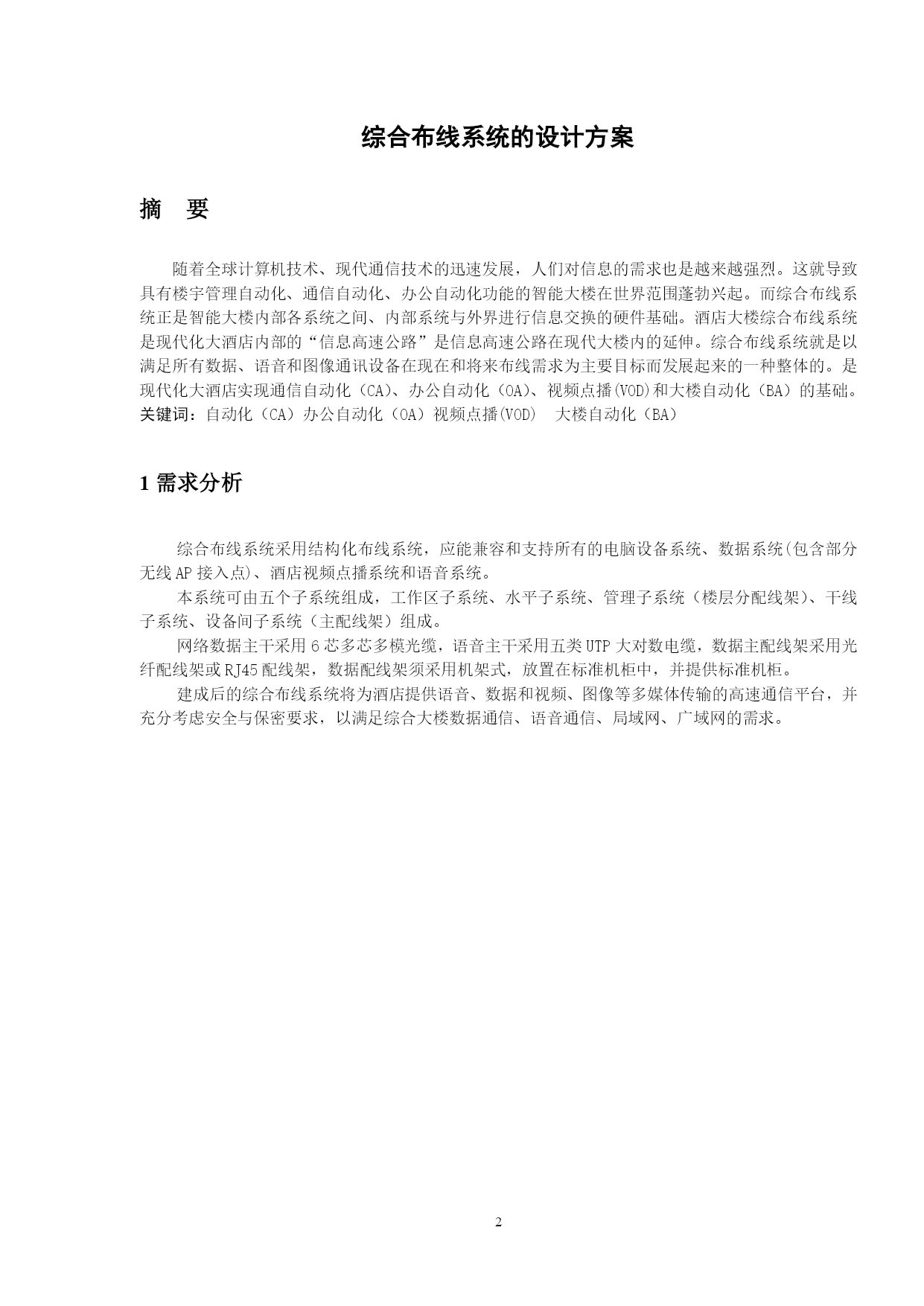

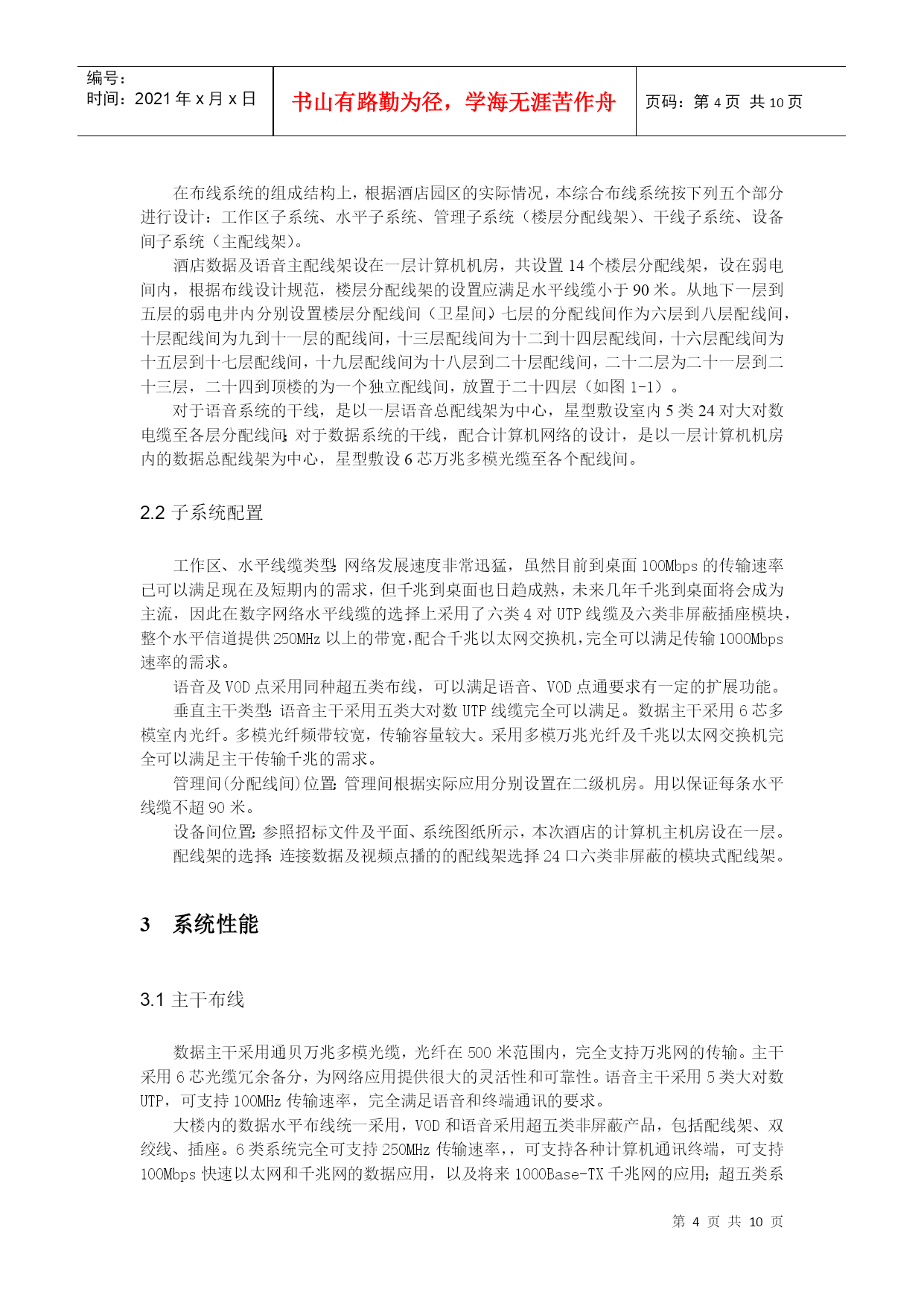

PAGE3综合布线系统的设计方案学号:200815019姓名:班级:教师:时间:2011年12月15日综合布线系统的设计方案摘要随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。酒店大楼综合布线系统是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的。是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。关键词：自动化（CA）办公自动化（OA）视频点播(VOD)大楼自动化（BA）1需求分析综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线AP接入点)、酒店视频点播系统和语音系统。本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）组成。网络数据主干采用6芯多芯多模光缆，语音主干采用五类UTP大对数电缆，数据主配线架采用光纤配线架或RJ45配线架，数据配线架须采用机架式，放置在标准机柜中，并提供标准机柜。建成后的综合布线系统将为酒店提供语音、数据和视频、图像等多媒体传输的高速通信平台，并充分考虑安全与保密要求，以满足综合大楼数据通信、语音通信、局域网、广域网的需求。2总体设计2.1总体结构编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页在布线系统的组成结构上，根据酒店园区的实际情况，本综合布线系统按下列五个部分进行设计：工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）。酒店数据及语音主配线架设在一层计算机机房，共设置14个楼层分配线架，设在弱电间内，根据布线设计规范，楼层分配线架的设置应满足水平线缆小于90米。从地下一层到五层的弱电井内分别设置楼层分配线间（卫星间），七层的分配线间作为六层到八层配线间，十层配线间为九到十一层的配线间，十三层配线间为十二到十四层配线间，十六层配线间为十五层到十七层配线间，十九层配线间为十八层到二十层配线间，二十二层为二十一层到二十三层，二十四到顶楼的为一个独立配线间，放置于二十四层（如图1-1）。对于语音系统的干线，是以一层语音总配线架为中心，星型敷设室内5类24对大对数电缆至各层分配线间；对于数据系统的干线，配合计算机网络的设计，是以一层计算机机房内的数据总配线架为中心，星型敷设6芯万兆多模光缆至各个配线间。2.2子系统配置工作区、水平线缆类型：网络发展速度非常迅猛，虽然目前到桌面100Mbps的传输速率已可以满足现在及短期内的需求，但千兆到桌面也日趋成熟，未来几年千兆到桌面将会成为主流，因此在数字网络水平线缆的选择上采用了六类4对UTP线缆及六类非屏蔽插座模块，整个水平信道提供250MHz以上的带宽，配合千兆以太网交换机，完全可以满足传输1000Mbps速率的需求。语音及VOD点采用同种超五类布线，可以满足语音、VOD点通要求有一定的扩展功能。垂直主干类型：语音主干采用五类大对数UTP线缆完全可以满足。数据主干采用6芯多模室内光纤。多模光纤频带较宽，传输容量较大。采用多模万兆光纤及千兆以太网交换机完全可以满足主干传输千兆的需求。管理间(分配线间)位置：管理间根据实际应用分别设置在二级机房。用以保证每条水平线缆不超90米。设备间位置：参照招标文件及平面、系统图纸所示，本次酒店的计算机主机房设在一层。配线架的选择：连接数据及视频点播的的配线架选择24口六类非屏蔽的模块式配线架。3系统性能3.1主干布线数据主干采用通贝万兆多模光缆，光纤在500米范围内，完全支持万兆网的传输。主干采用6芯光缆冗余备分，为网络应用提供很大的灵活性和可靠性。语音主干采用5类大对数UTP，可支持100MHz传输速率，完全满足语音和终端通讯的要求。大楼内的数据水平布线统一采用，VOD和语音采用超五类非屏蔽产品，包括配线架、双绞线、插座。6类系统完全可支持250MHz传输速率，，可支持各种计算机通讯终端，可支持100Mbps快速以太网和千兆网的数据应用，以及将来1000Base-TX千兆网的应用；超五类系统完全可支持100MHz传输速率，可支持各类
