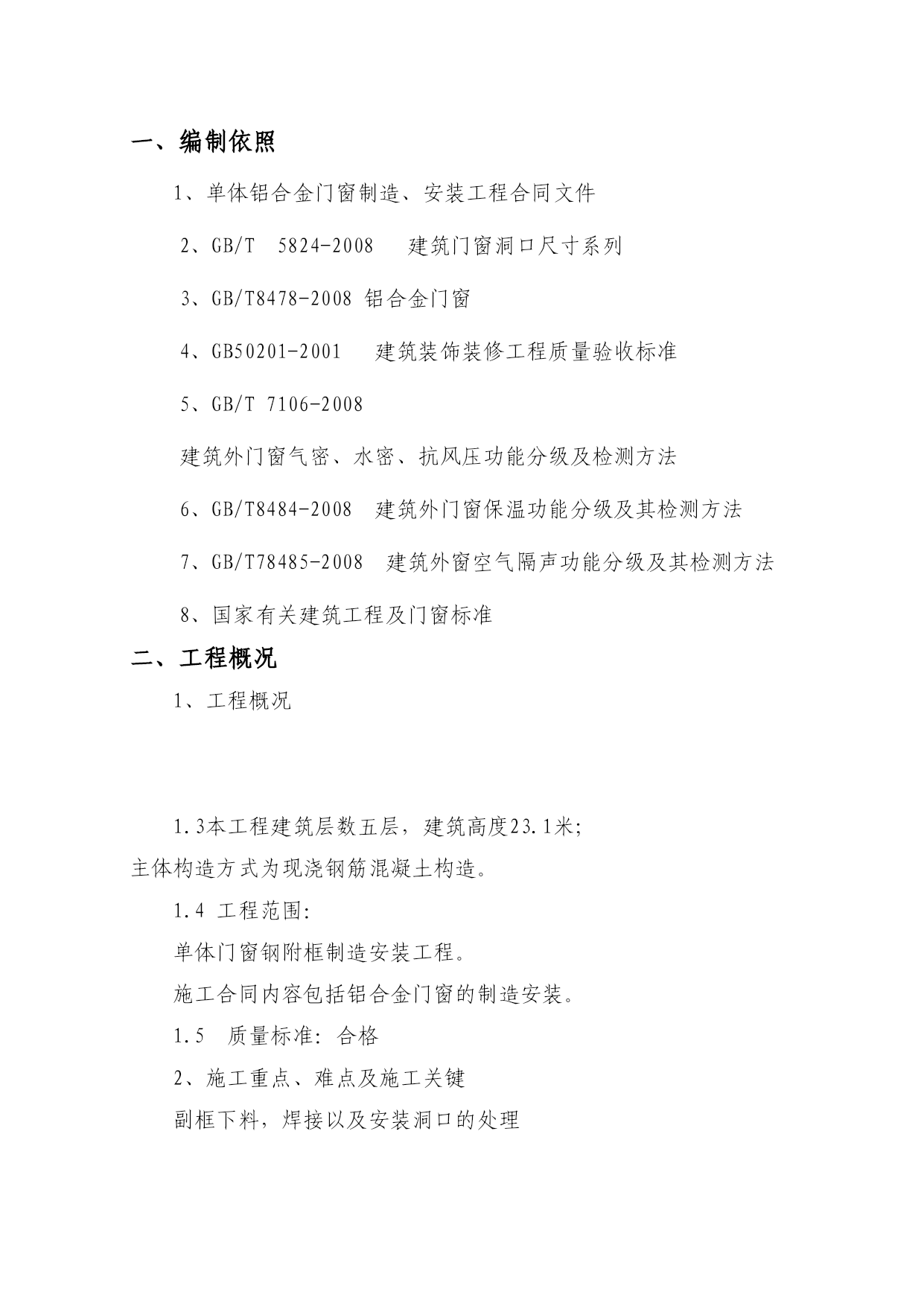

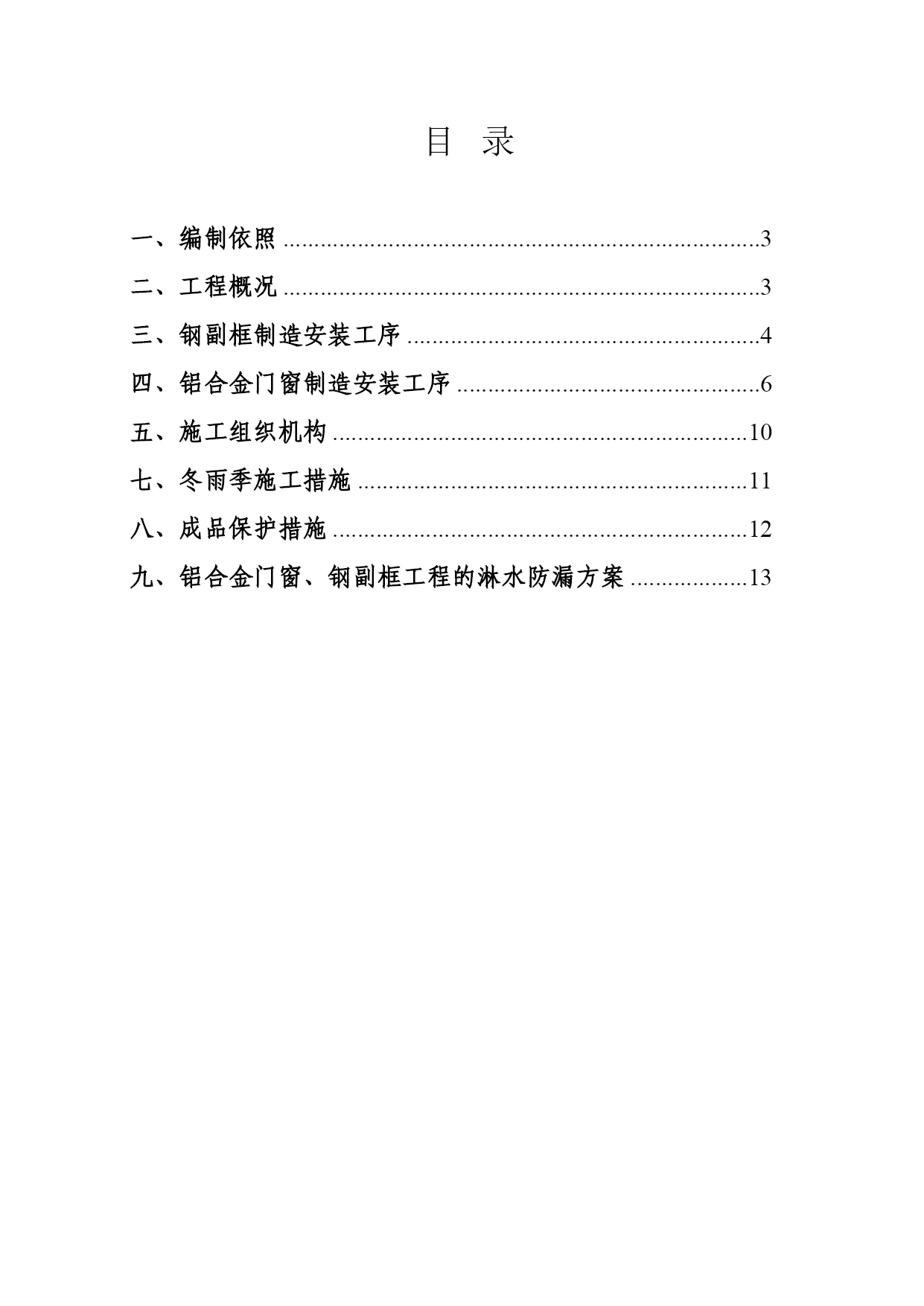

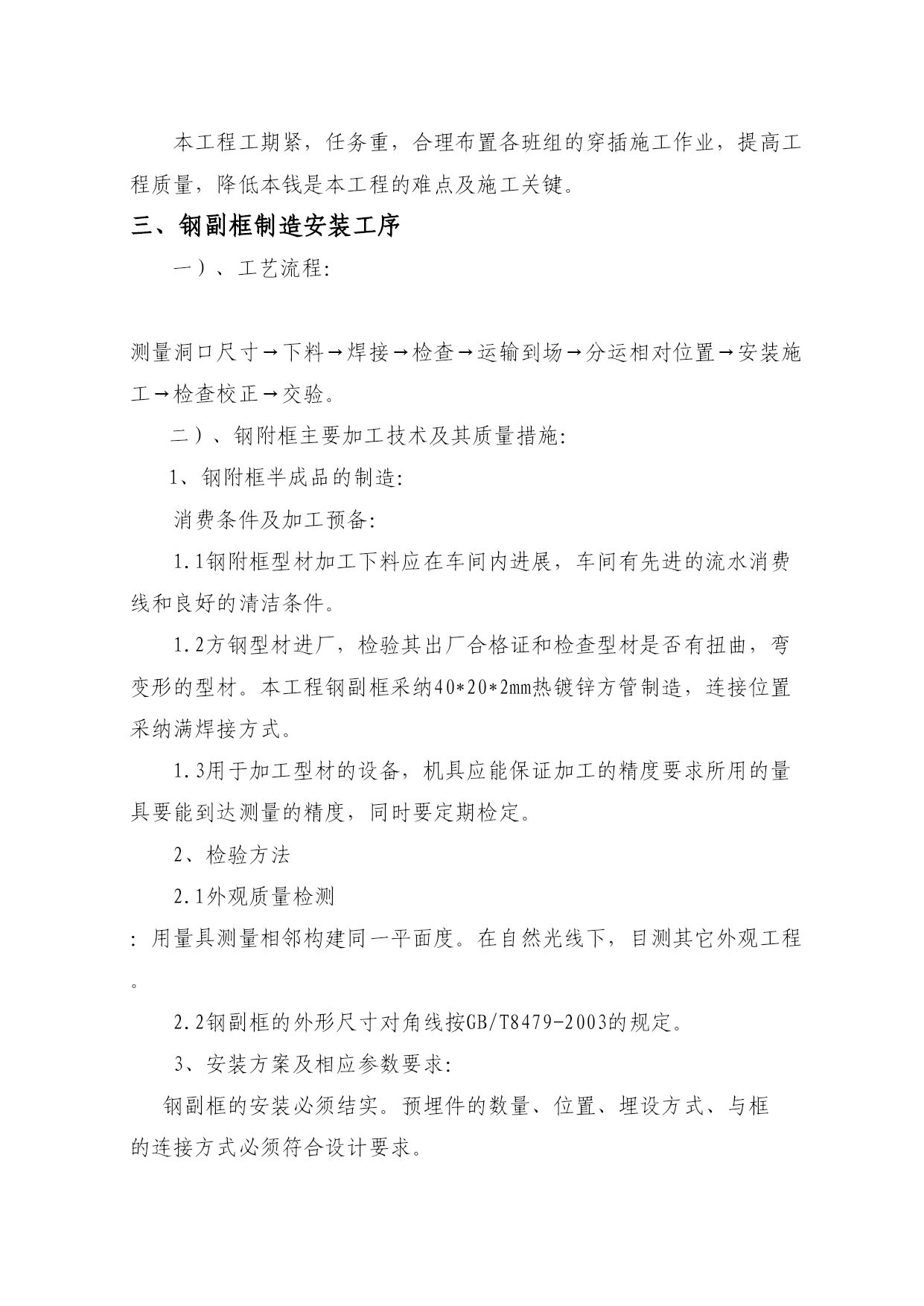

湖北省老干部活动中心和省老年大学隔热断桥铝门窗工程施工方案二O一二年十月八日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc319438928"一、编制依照PAGEREF_Toc319438928\h3HYPERLINK\l"_Toc319438929"二、工程概况PAGEREF_Toc319438929\h3HYPERLINK\l"_Toc319438930"三、钢副框制造安装工序PAGEREF_Toc319438930\h4HYPERLINK\l"_Toc319438931"四、铝合金门窗制造安装工序PAGEREF_Toc319438931\h6HYPERLINK\l"_Toc319438932"五、施工组织机构PAGEREF_Toc319438932\h10HYPERLINK\l"_Toc319438933"七、冬雨季施工措施PAGEREF_Toc319438933\h11HYPERLINK\l"_Toc319438934"八、成品保护措施PAGEREF_Toc319438934\h12HYPERLINK\l"_Toc319438935"九、铝合金门窗、钢副框工程的淋水防漏方案PAGEREF_Toc319438935\h13一、编制依照1、单体铝合金门窗制造、安装工程合同文件2、GB/T5824-2008建筑门窗洞口尺寸系列3、GB/T8478-2008铝合金门窗4、GB50201-2001建筑装饰装修工程质量验收标准5、GB/T7106-2008建筑外门窗气密、水密、抗风压功能分级及检测方法6、GB/T8484-2008建筑外门窗保温功能分级及其检测方法7、GB/T78485-2008建筑外窗空气隔声功能分级及其检测方法8、国家有关建筑工程及门窗标准二、工程概况1、工程概况1.3本工程建筑层数五层，建筑高度23.1米；主体构造方式为现浇钢筋混凝土构造。1.4工程范围：单体门窗钢附框制造安装工程。施工合同内容包括铝合金门窗的制造安装。1.5质量标准：合格2、施工重点、难点及施工关键副框下料，焊接以及安装洞口的处理本工程工期紧，任务重，合理布置各班组的穿插施工作业，提高工程质量，降低本钱是本工程的难点及施工关键。三、钢副框制造安装工序一）、工艺流程：测量洞口尺寸→下料→焊接→检查→运输到场→分运相对位置→安装施工→检查校正→交验。二）、钢附框主要加工技术及其质量措施：1、钢附框半成品的制造：消费条件及加工预备：1.1钢附框型材加工下料应在车间内进展，车间有先进的流水消费线和良好的清洁条件。1.2方钢型材进厂，检验其出厂合格证和检查型材是否有扭曲，弯变形的型材。本工程钢副框采纳40*20*2mm热镀锌方管制造，连接位置采纳满焊接方式。1.3用于加工型材的设备，机具应能保证加工的精度要求所用的量具要能到达测量的精度，同时要定期检定。2、检验方法2.1外观质量检测：用量具测量相邻构建同一平面度。在自然光线下，目测其它外观工程。2.2钢副框的外形尺寸对角线按GB/T8479-2003的规定。3、安装方案及相应参数要求：钢副框的安装必须结实。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。3.1本工程钢副框安装是采纳先塞口，与建筑物的固定采纳M6膨胀螺栓连接。3.2将不同规格的钢副框搬到相应的洞口旁竖放，依照在洞口的侧边划出的垂直边线确定竖向安装位置。3.3膨胀螺栓的安装应符合以下要求：检查钢副框上下边的位置，并确认无误后，再安装膨胀螺栓。膨胀螺栓的位置应距副框角，竖梃、横梃固定片之间的间距应≤350mm。不得将膨胀螺栓直截了当装在横框、竖框的档头上。3.4依照总包单位建筑1000mm线操纵水平位置，本工程分为800、900mm台高，依照建筑1000mm线下返250mm、150mm为钢副框下边框底边；进出位置操纵依照建立单位下发文件，保证室内构造窗台操纵在120mm左右。3.5当钢副框装入洞口时，其上下框中线应与洞口中线对齐；钢副框的上下框四角及中横框的对称位置应用木楔或垫块作临时固定；然后确定安装位置，并调整框的垂直度，水平度及直角度。3.6当钢副框与墙体固定时，先固定上框后固定边框。4、安装后的保护4.1在安装及验收前，应采取防护措施，不得污染。4.2已装框的洞口，不再作运料通道。4.3严禁在框上安装脚手架，悬挂重物，外脚手架不得顶压在框撑上。4.4应防止利器划伤外表，并应防止电，汽焊火花烧伤或烫伤面层。三）
