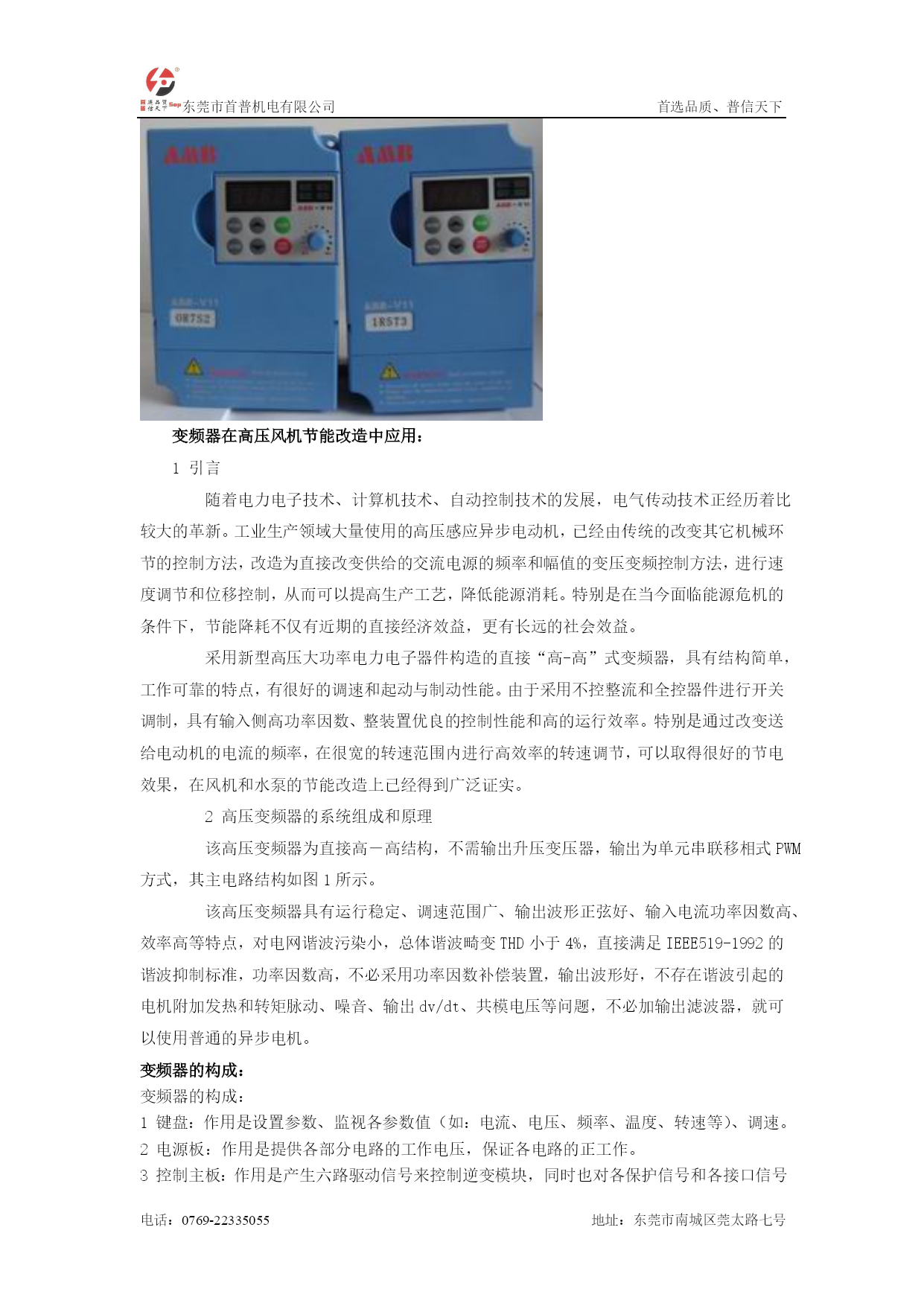

东莞市首普机电有限公司首选品质、普信天下电话：0769-22335055地址：东莞市南城区莞太路七号变频器低频机械特性1、低频启动特性异步电动机改变定子频率F1，即可平滑地调节电动机的同步转速，但是随着F1的变化，电动机的机械特性也将发生改变，尤其是在低频区域，根据异步电动机的最大转距公式：Temax=3/2{np（U1/W1）2}/{R1/W1+/（R2/W1）2+（LL1+LL2）2}式中np—电动机极对数;R1—定子每相电阻;R2—折合到定子侧的转子每相电阻;LL1—定子每相漏感;LL2—折合到定子侧的转子每漏感;U1—电动机定子每相电压;W1—电源角频率可见Temax是随着W1的降低而减小，在低频时，R1已不可忽略。Temax将随着W1的减小而减小，启动转距也将减小，甚至不能带动负载。2、低频稳态特性电动机稳态运行时的转距公式如下：TL=3np（U1/W1）2SW1R2/{（SR1+R2）2+S2W2（LL1+LL2）2}在角频率W1为额定时，R1可以忽略。而在低频时，R1已不能忽略，故在低频区时由于R1上的压降所占的比重增加，将无法维持M的恒定，特别是在电网电压变化和负载变化时，系统将出现抖动和爬行。变频器转矩矢量控制：矢量控制是基于理论上认为：异步电动机与直流电动机具有相同的转矩产生机理。矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流，分别进行控制，同时将两者合成后的定子电流输出给电动机。因此，从原理上可得到与直流电动机相同的控制性能。采用转矩矢量控制功能，电动机在各种运行条件下都能输出最大转矩，尤其是电动机在低速运行区域。现在的变频器几乎都采用无反馈矢量控制，由于变频器能根据负载电流大小和相位进行转差补偿，使电动机具有很硬的力学特性，对于多数场合已能满足要求，不需在变频器的外部设置速度反馈电路。这一功能的设定，可根据实际情况在有效和无效中选择一项即可。与之有关的功能是转差补偿控制，其作用是为补偿由负载波动而引起的速度偏差，可加上对应于负载电流的转差频率。这一功能主要用于定位控制。变频器在高压风机节能改造中应用：1引言随着电力电子技术、计算机技术、自动控制技术的发展，电气传动技术正经历着比较大的革新。工业生产领域大量使用的高压感应异步电动机，已经由传统的改变其它机械环节的控制方法，改造为直接改变供给的交流电源的频率和幅值的变压变频控制方法，进行速度调节和位移控制，从而可以提高生产工艺，降低能源消耗。特别是在当今面临能源危机的条件下，节能降耗不仅有近期的直接经济效益，更有长远的社会效益。采用新型高压大功率电力电子器件构造的直接“高-高”式变频器，具有结构简单，工作可靠的特点，有很好的调速和起动与制动性能。由于采用不控整流和全控器件进行开关调制，具有输入侧高功率因数、整装置优良的控制性能和高的运行效率。特别是通过改变送给电动机的电流的频率，在很宽的转速范围内进行高效率的转速调节，可以取得很好的节电效果，在风机和水泵的节能改造上已经得到广泛证实。2高压变频器的系统组成和原理该高压变频器为直接高－高结构，不需输出升压变压器，输出为单元串联移相式PWM方式，其主电路结构如图1所示。该高压变频器具有运行稳定、调速范围广、输出波形正弦好、输入电流功率因数高、效率高等特点，对电网谐波污染小，总体谐波畸变THD小于4%，直接满足IEEE519-1992的谐波抑制标准，功率因数高，不必采用功率因数补偿装置，输出波形好，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机。变频器的构成：变频器的构成：1键盘：作用是设置参数、监视各参数值（如：电流、电压、频率、温度、转速等）、调速。2电源板：作用是提供各部分电路的工作电压，保证各电路的正工作。3控制主板：作用是产生六路驱动信号来控制逆变模块，同时也对各保护信号和各接口信号的处理。4整流桥：作用是将输入交流电变成直流电。5电解电容：作用是将整流后的脉动直流电变成平滑的直流电。6充电电阻：作用是上电瞬间对主电解电容限流，以防止充电电流过大损坏整流桥和主电解电容。7继电器或接触器：作用是当主电解电容充电完成以后短接充电电阻而承受主电流。8逆变模块：作用是将平滑的直流电变成接近正弦波的三相交流电。9保险管：作用是保护逆变模块和整流桥。
