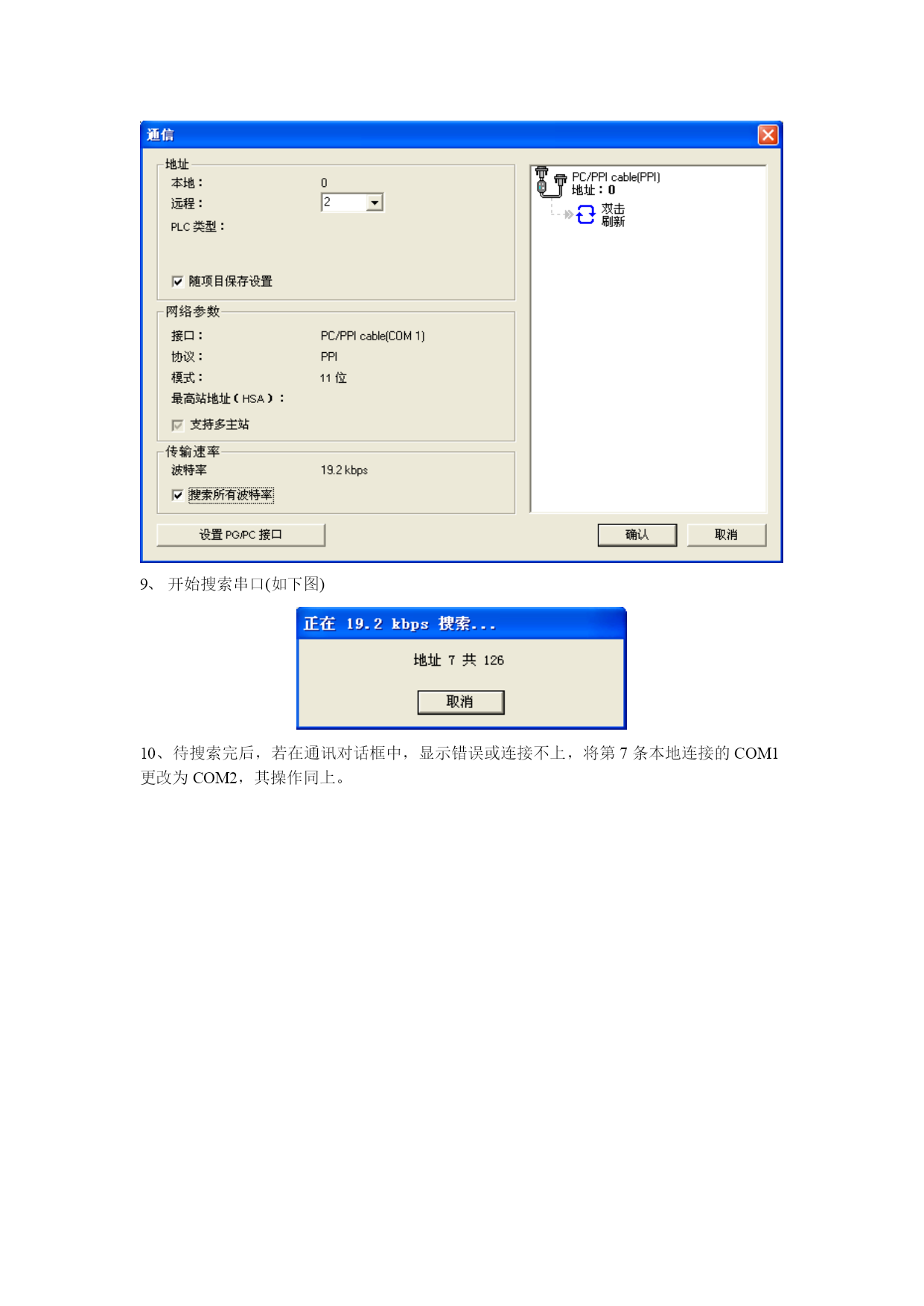

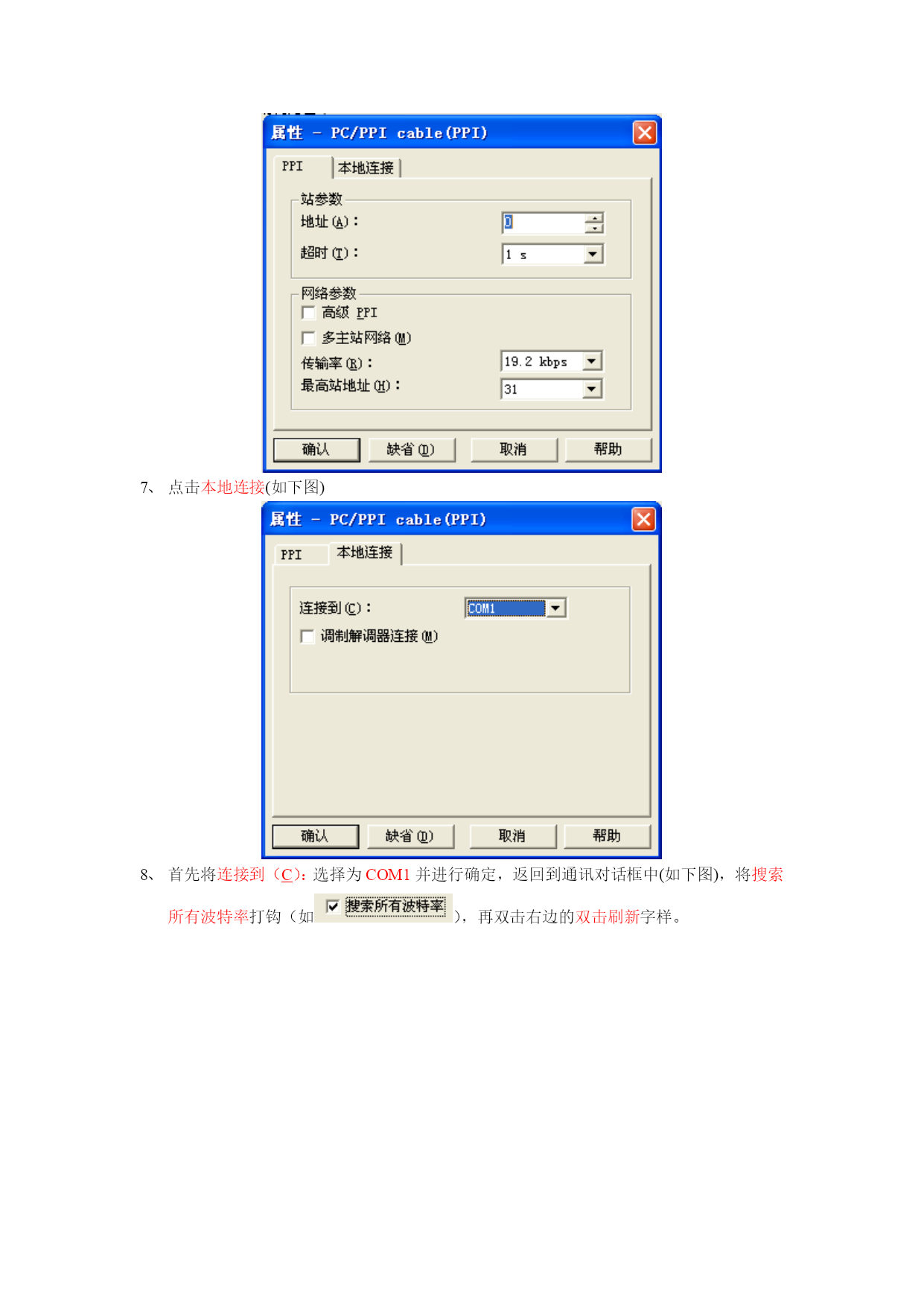

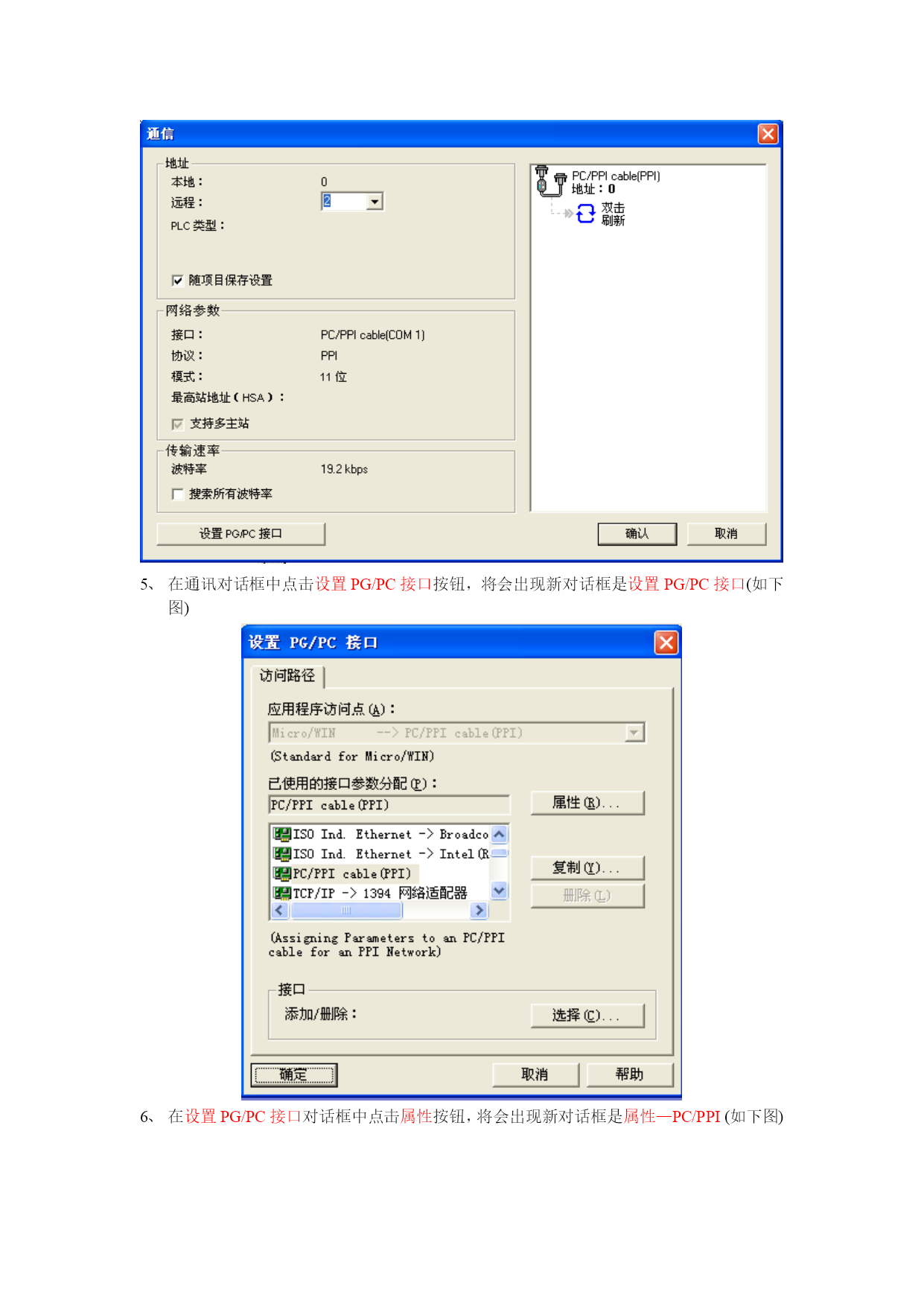

工控机与PLC通讯查找方法确定工控机九针插头是否与工控机主板连接，及PLC通讯电缆是否与工控机连接。将PLC拨码开关调整到STOP（停止档），PLC会出现黄灯。操作方法：在桌面上有如下图标并进行双击进入STEP7主界面（如下图）双击新特性下面CPU224CNREL02.01项目,将会出现新对话框是PLC类型(如下图)将PLC类型选择为CPU224CN，点击通讯按钮，将会出现新对话框是通讯(如下图)在通讯对话框中点击设置PG/PC接口按钮，将会出现新对话框是设置PG/PC接口(如下图)在设置PG/PC接口对话框中点击属性按钮，将会出现新对话框是属性—PC/PPI(如下图)点击本地连接(如下图)首先将连接到（C）：选择为COM1并进行确定，返回到通讯对话框中(如下图)，将搜索所有波特率打钩（如），再双击右边的双击刷新字样。开始搜索串口(如下图)10、待搜索完后，若在通讯对话框中，显示错误或连接不上，将第7条本地连接的COM1更改为COM2，其操作同上。
