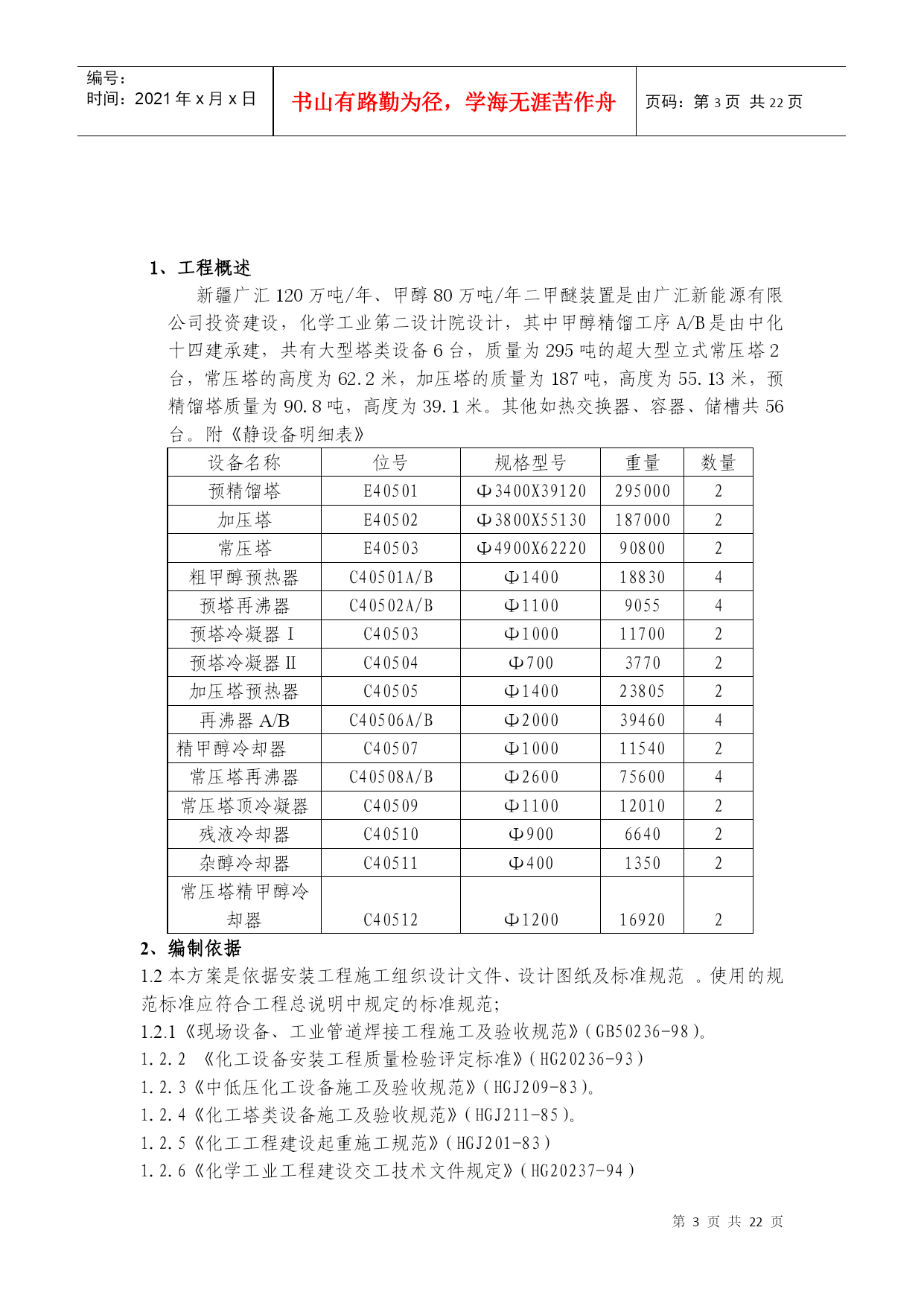

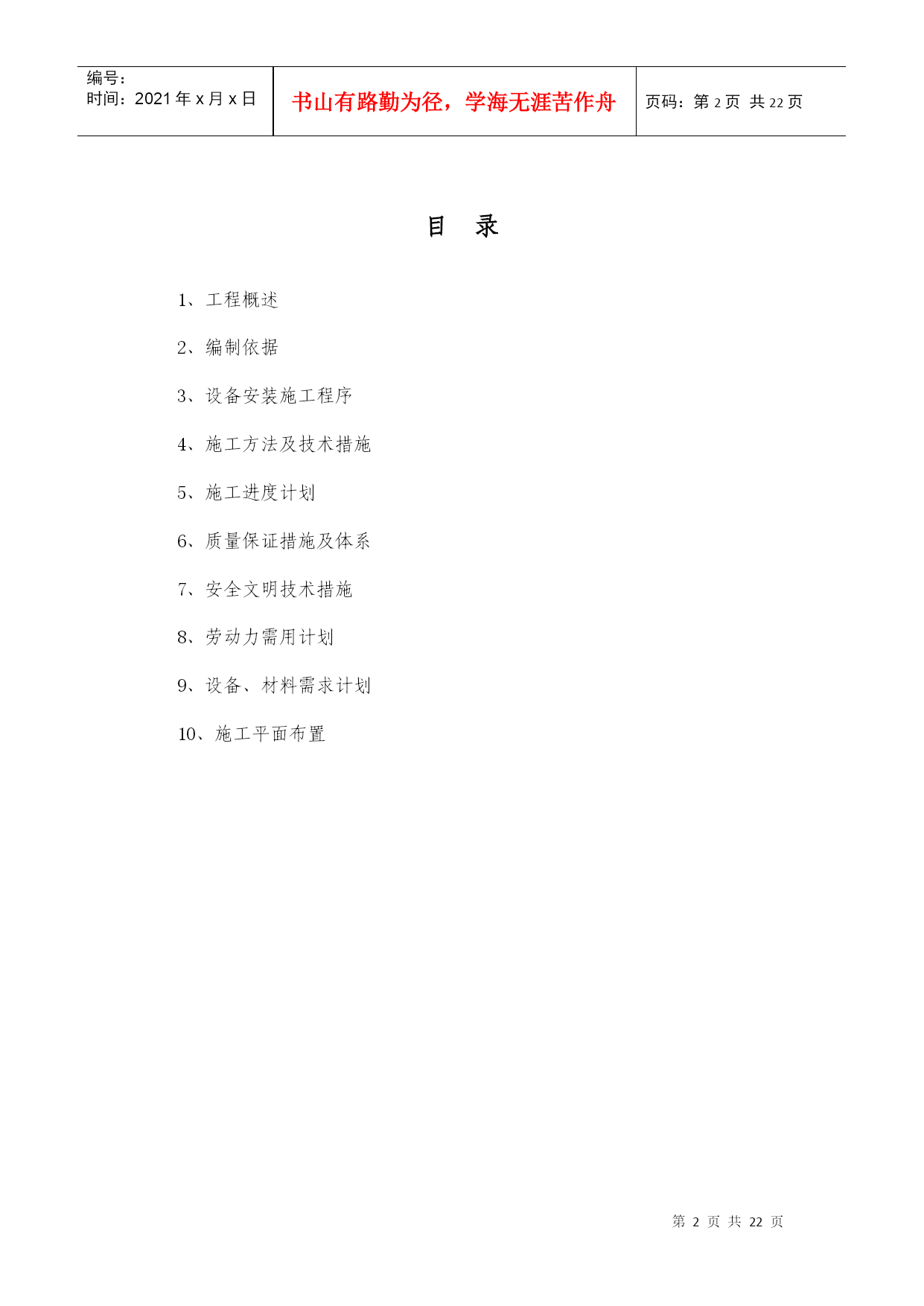

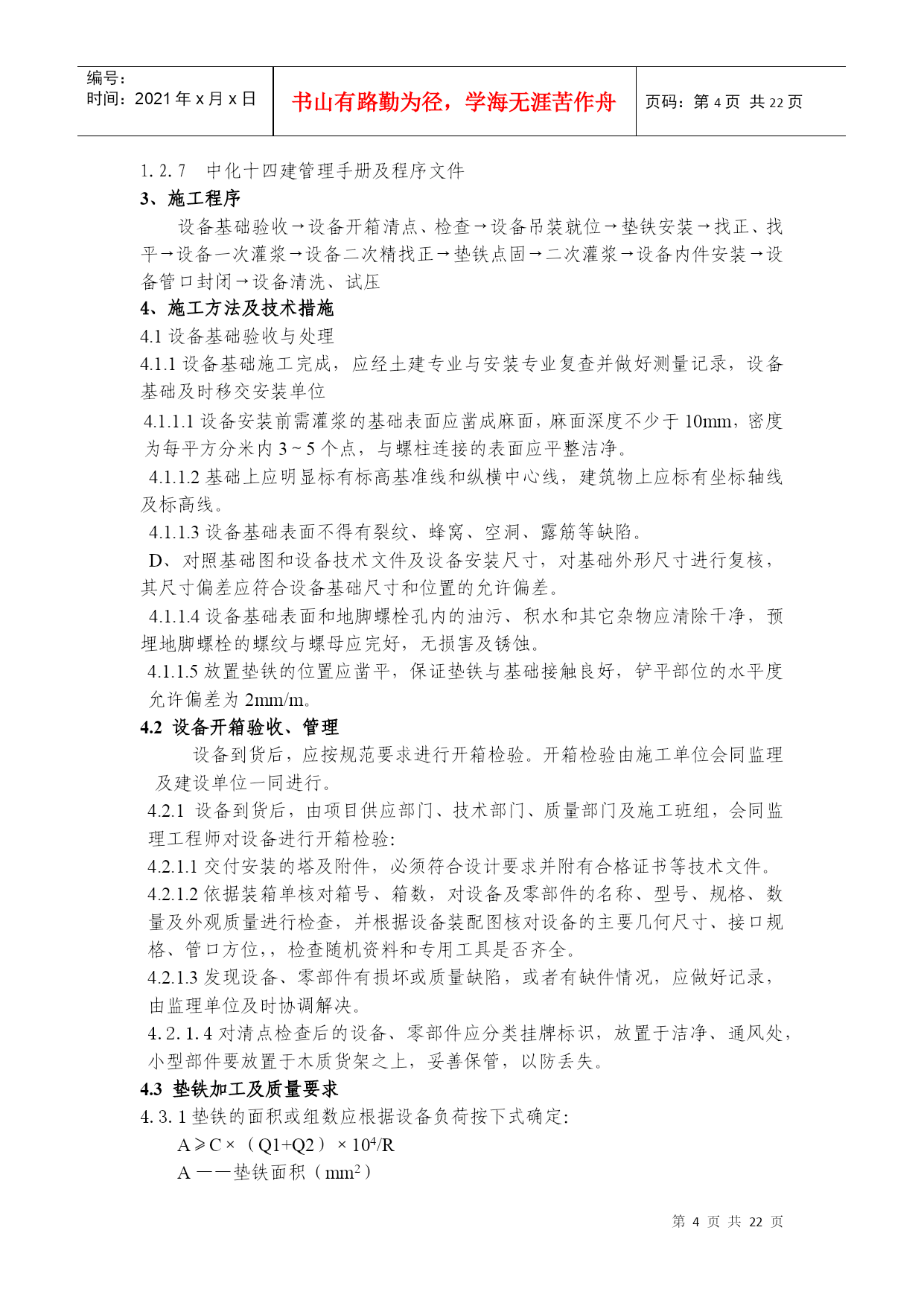

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE22页共NUMPAGES22页第PAGE\*MERGEFORMAT22页共NUMPAGES\*MERGEFORMAT22页新疆广汇年产120万吨/年甲醇80万吨/年二甲醚项目甲醇精馏塔设备安装施工方案批准：审核：编制：中国化学工程第十四建设有限公司二0一0年六月一日目录1、工程概述2、编制依据3、设备安装施工程序4、施工方法及技术措施5、施工进度计划6、质量保证措施及体系7、安全文明技术措施8、劳动力需用计划9、设备、材料需求计划10、施工平面布置1、工程概述新疆广汇120万吨/年、甲醇80万吨/年二甲醚装置是由广汇新能源有限公司投资建设，化学工业第二设计院设计，其中甲醇精馏工序A/B是由中化十四建承建，共有大型塔类设备6台，质量为295吨的超大型立式常压塔2台，常压塔的高度为62.2米，加压塔的质量为187吨，高度为55.13米，预精馏塔质量为90.8吨，高度为39.1米。其他如热交换器、容器、储槽共56台。附《静设备明细表》设备名称位号规格型号重量数量预精馏塔E40501Φ3400X391202950002加压塔E40502Φ3800X551301870002常压塔E40503Φ4900X62220908002粗甲醇预热器C40501A/BΦ1400188304预塔再沸器C40502A/BΦ110090554预塔冷凝器ⅠC40503Φ1000117002预塔冷凝器ⅡC40504Φ70037702加压塔预热器C40505Φ1400238052再沸器A/BC40506A/BΦ2000394604精甲醇冷却器C40507Φ1000115402常压塔再沸器C40508A/BΦ2600756004常压塔顶冷凝器C40509Φ1100120102残液冷却器C40510Φ90066402杂醇冷却器C40511Φ40013502常压塔精甲醇冷却器C40512Φ12001692022、编制依据1.2本方案是依据安装工程施工组织设计文件、设计图纸及标准规范。使用的规范标准应符合工程总说明中规定的标准规范；1.2.1《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）。1.2.2《化工设备安装工程质量检验评定标准》（HG20236-93）1.2.3《中低压化工设备施工及验收规范》（HGJ209-83）。1.2.4《化工塔类设备施工及验收规范》（HGJ211-85）。1.2.5《化工工程建设起重施工规范》（HGJ201-83）1.2.6《化学工业工程建设交工技术文件规定》（HG20237-94）1.2.7中化十四建管理手册及程序文件3、施工程序设备基础验收→设备开箱清点、检查→设备吊装就位→垫铁安装→找正、找平→设备一次灌浆→设备二次精找正→垫铁点固→二次灌浆→设备内件安装→设备管口封闭→设备清洗、试压4、施工方法及技术措施4.1设备基础验收与处理4.1.1设备基础施工完成，应经土建专业与安装专业复查并做好测量记录，设备基础及时移交安装单位4.1.1.1设备安装前需灌浆的基础表面应凿成麻面，麻面深度不少于10mm，密度为每平方分米内3～5个点，与螺柱连接的表面应平整洁净。4.1.1.2基础上应明显标有标高基准线和纵横中心线，建筑物上应标有坐标轴线及标高线。4.1.1.3设备基础表面不得有裂纹、蜂窝、空洞、露筋等缺陷。D、对照基础图和设备技术文件及设备安装尺寸，对基础外形尺寸进行复核，其尺寸偏差应符合设备基础尺寸和位置的允许偏差。4.1.1.4设备基础表面和地脚螺栓孔内的油污、积水和其它杂物应清除干净，预埋地脚螺栓的螺纹与螺母应完好，无损害及锈蚀。4.1.1.5放置垫铁的位置应凿平，保证垫铁与基础接触良好，铲平部位的水平度允许偏差为2mm/m。4.2设备开箱验收、管理设备到货后，应按规范要求进行开箱检验。开箱检验由施工单位会同监理及建设单位一同进行。4.2.1设备到货后，由项目供应部门、技术部门、质量部门及施工班组，会同监理工程师对设备进行开箱检验：4.2.1.1交付安装的塔及附件，必须符合设计要求并附有合格证书等技术文件。4.2.1.2依据装箱单核对箱号、箱数，对设备及零部件的名称、型号、规格、数量及外观质量进行检查，并根据设备装配图核对设备的主要几何尺寸、接口规格、管口方位，，检查随机资料和专用工具是否齐全。4.2.1.3发现设备、零部件有损坏或质量缺陷，或者有缺件情况，应做好记录，由监理单位及时协调解决。4.2.1.4对清点检查后的设备、零部件应分类挂牌
