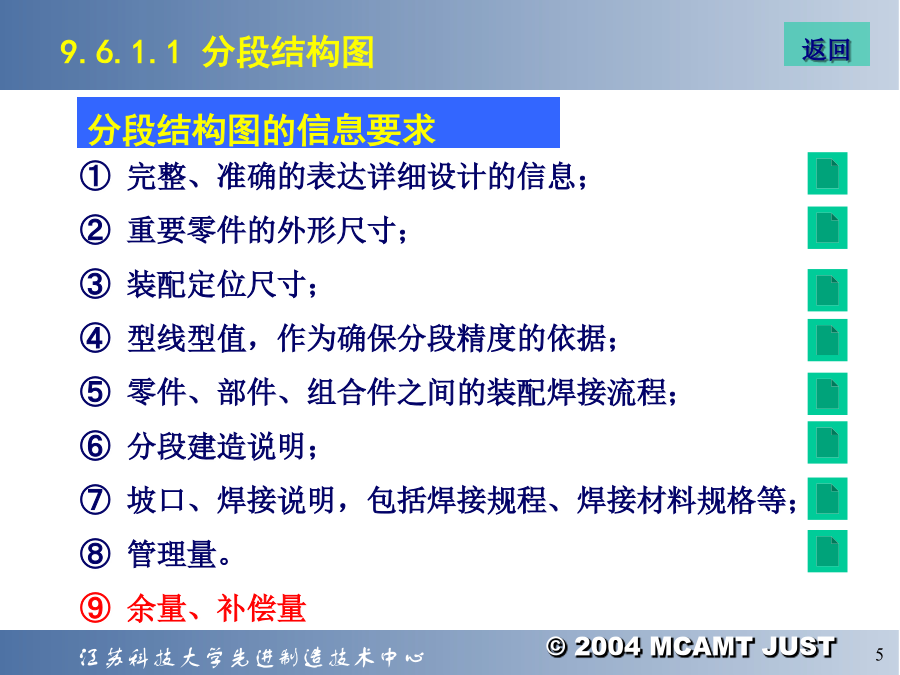

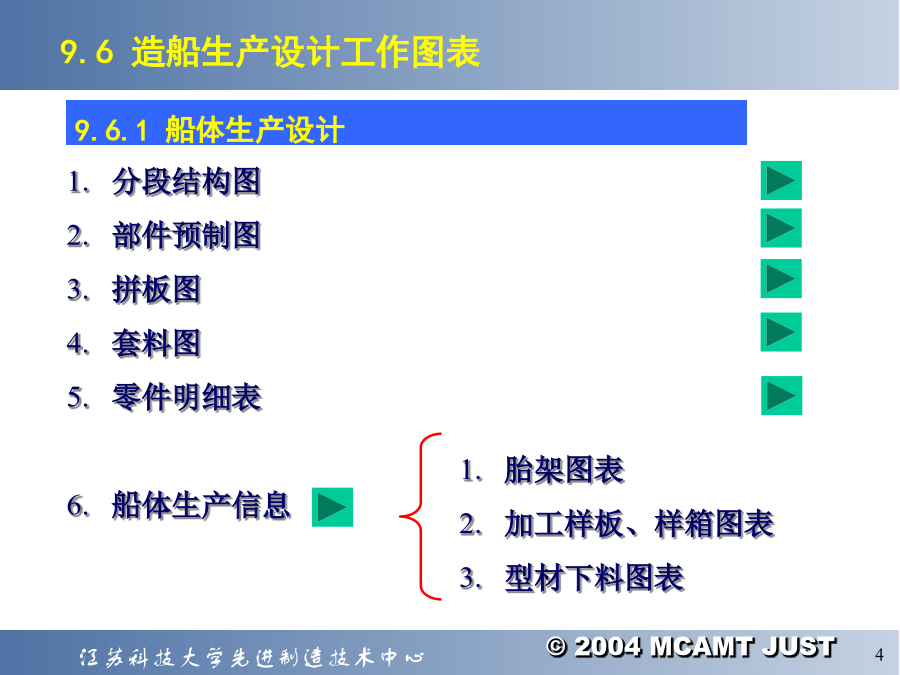

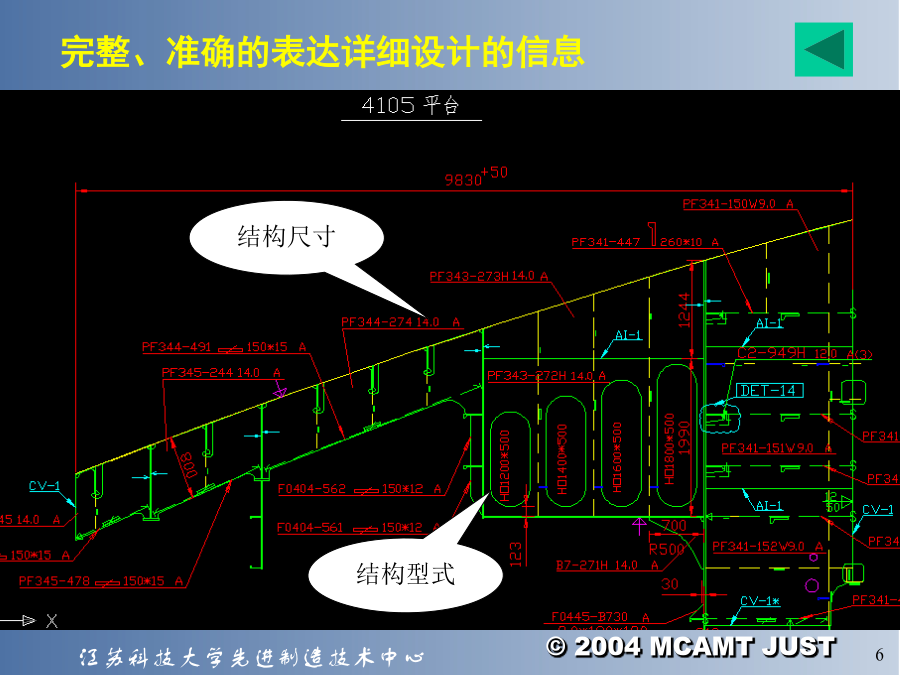

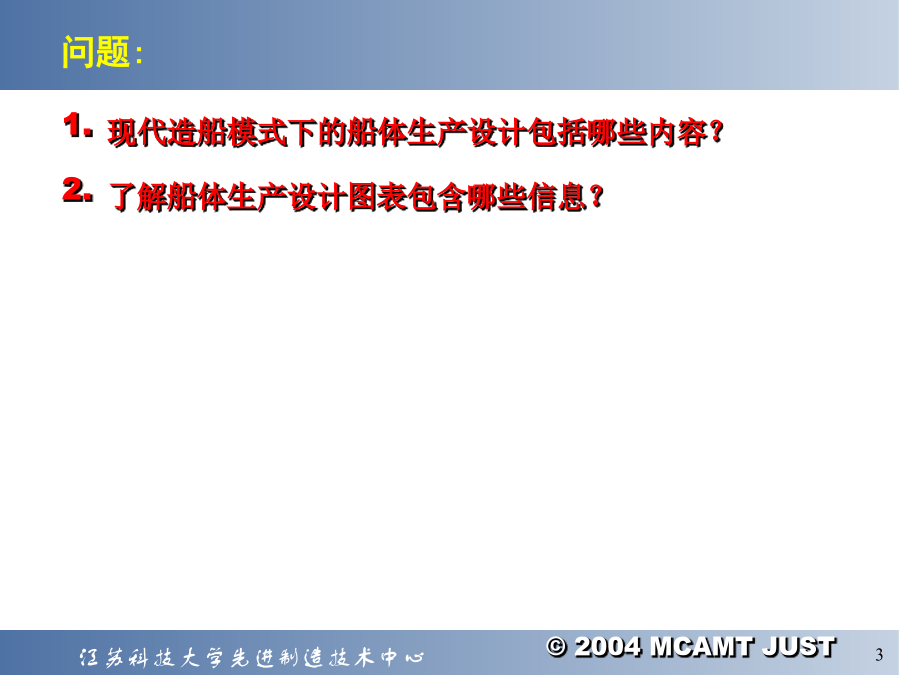

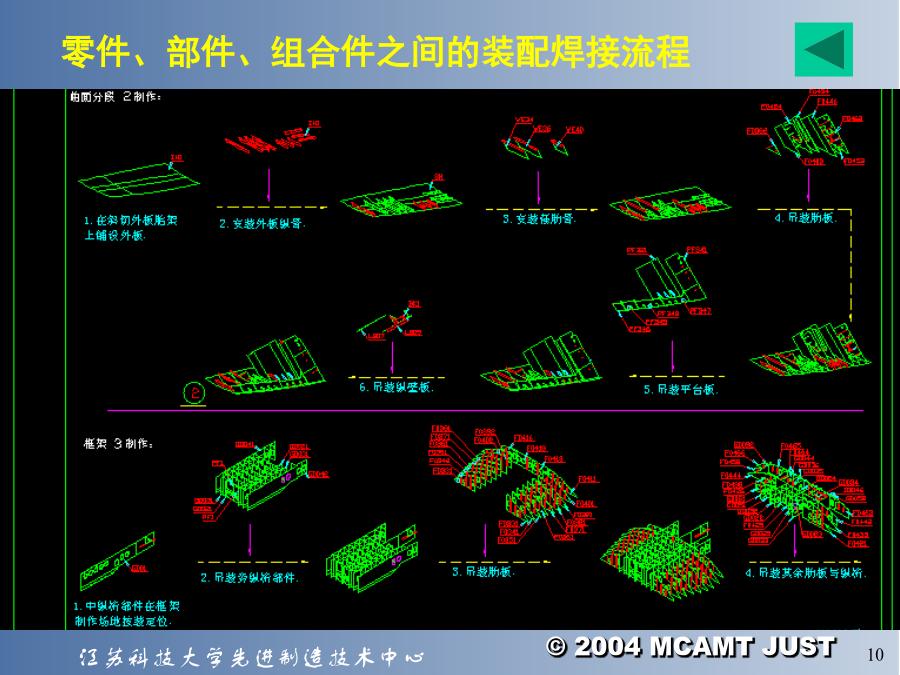

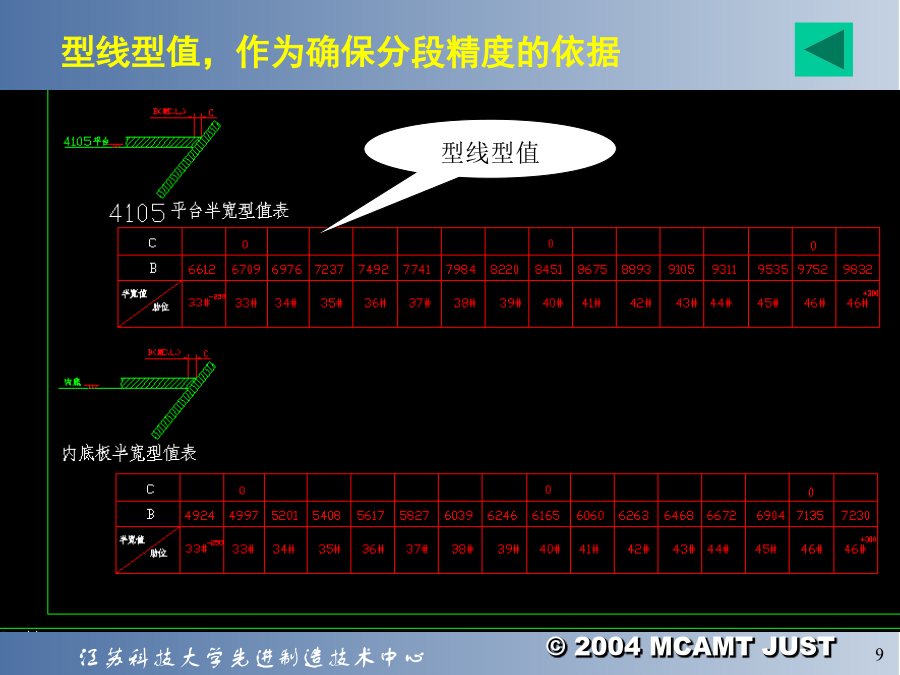

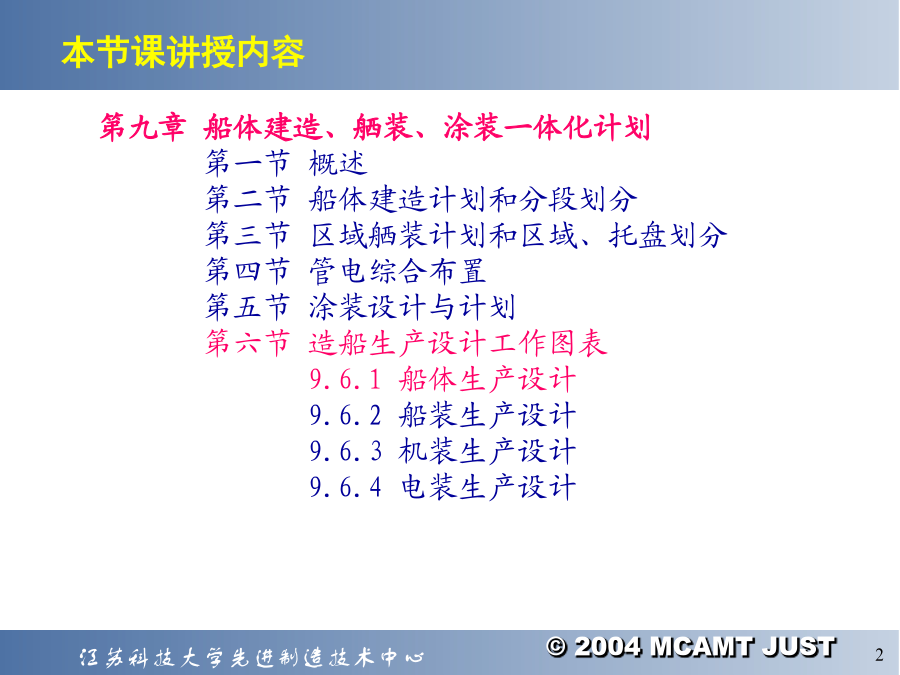

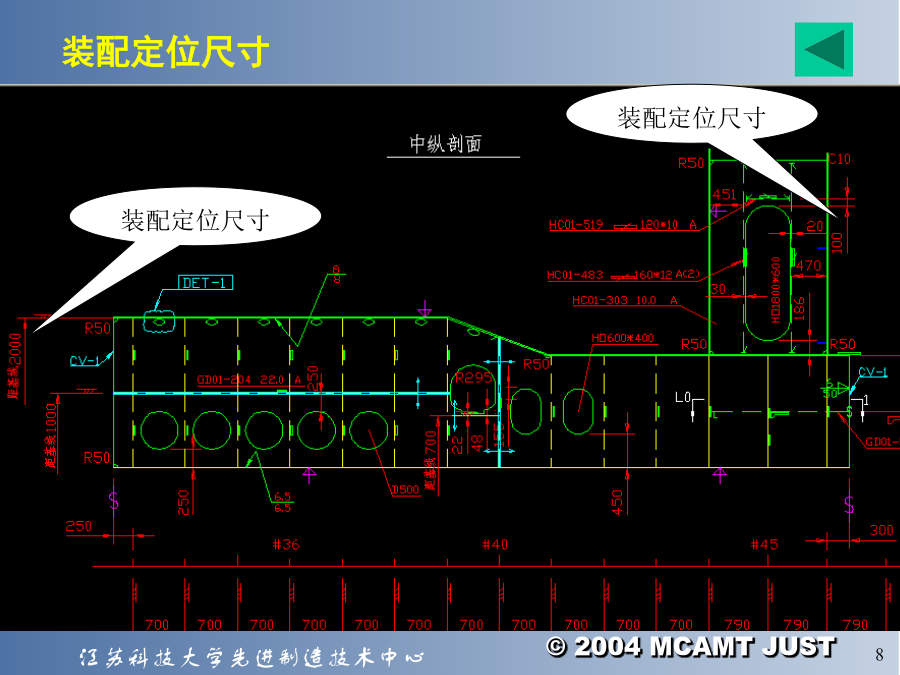

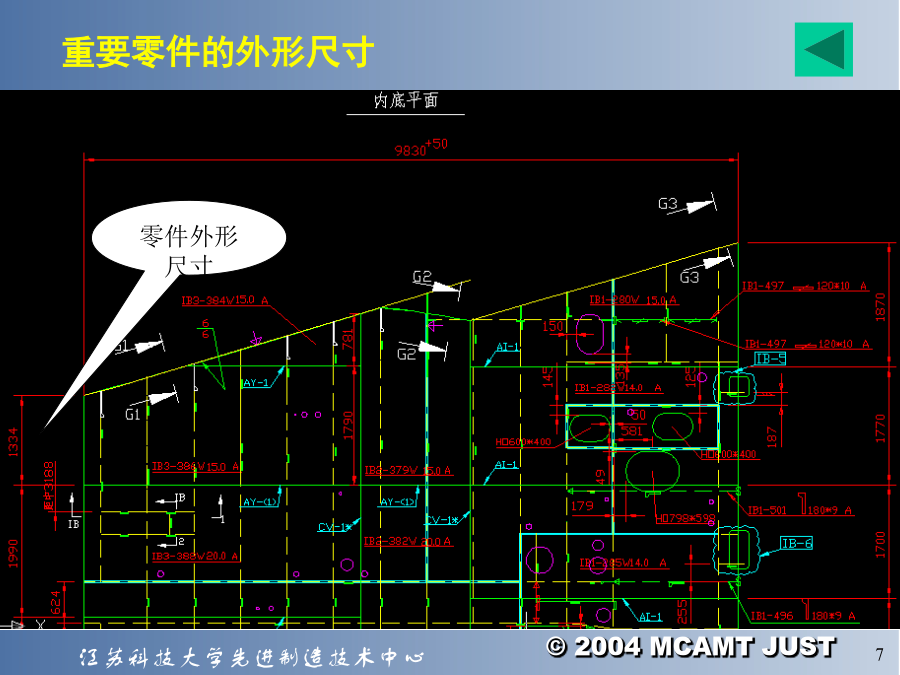

船舶与海洋结构物制造技术本节课讲授内容问题:9.6造船生产设计工作图表9.6.1.1分段结构图完整、准确的表达详细设计的信息重要零件的外形尺寸装配定位尺寸型线型值，作为确保分段精度的依据零件、部件、组合件之间的装配焊接流程分段建造说明坡口、焊接说明，包括焊接规程、焊接材料规格等管理量9.6.1.2部件预制图部件外形尺寸装配定位尺寸管理特征量，如部件重量、焊接长度等9.6.1.3拼板图拼板外形尺寸划线、构件装配定位尺寸坡口、焊接规格9.6.1.4套料图号料信息边缘加工要求管理特征量HDSHM中的套料图TRIBON中的套料图9.6.1.5零件明细表9.6.1.6船体生产信息胎架图表加工样板、样箱图表型材下料图表
