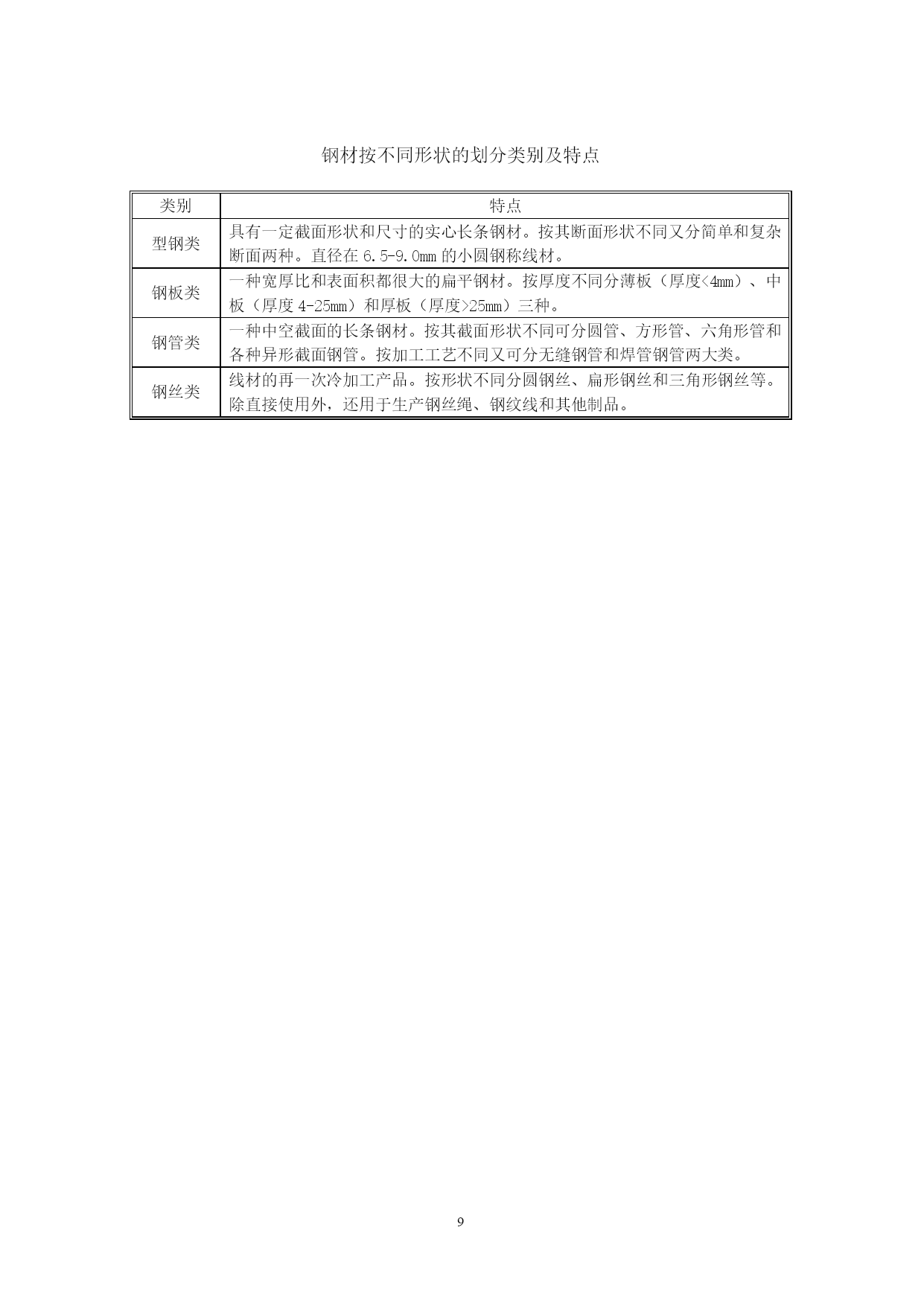

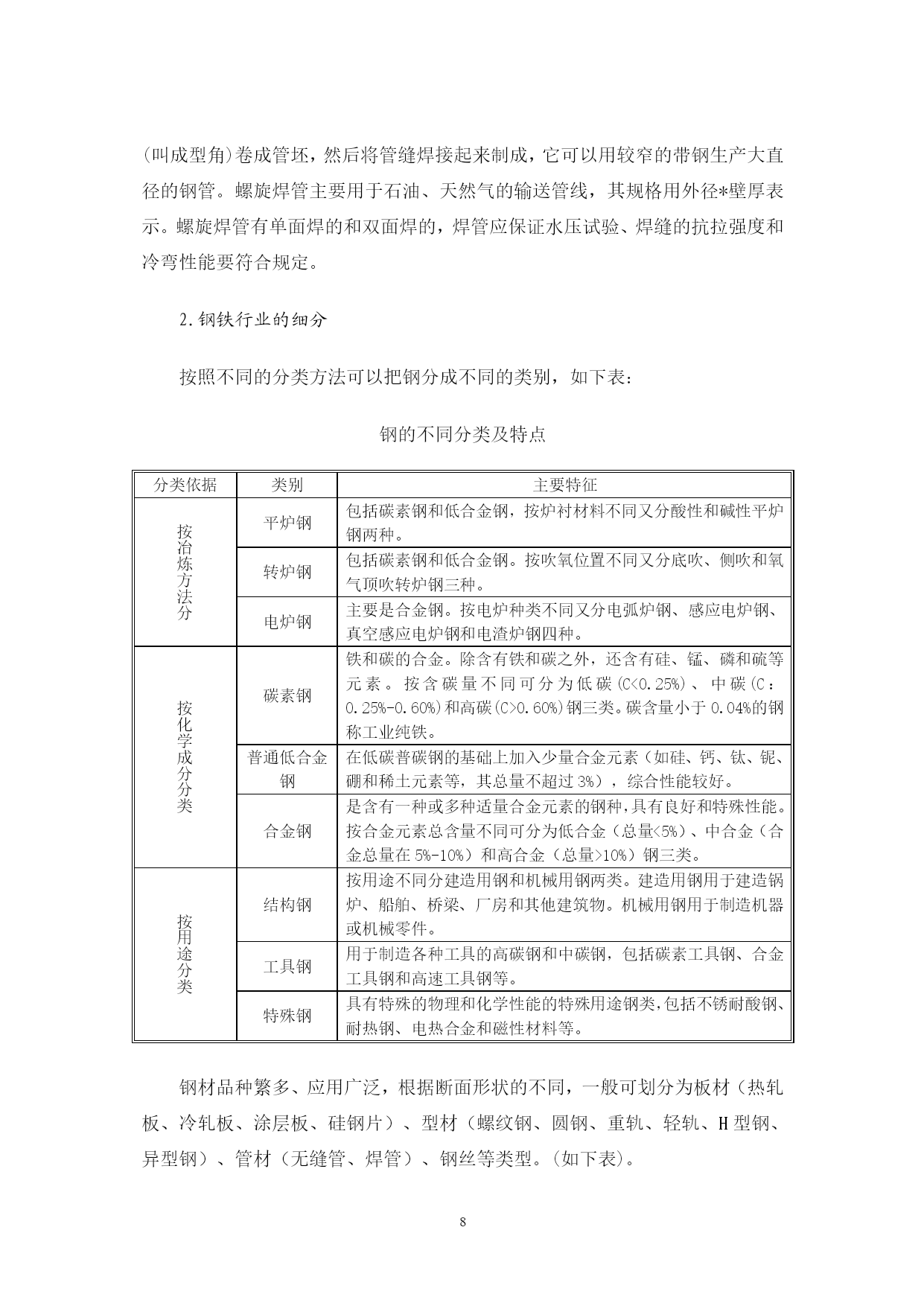

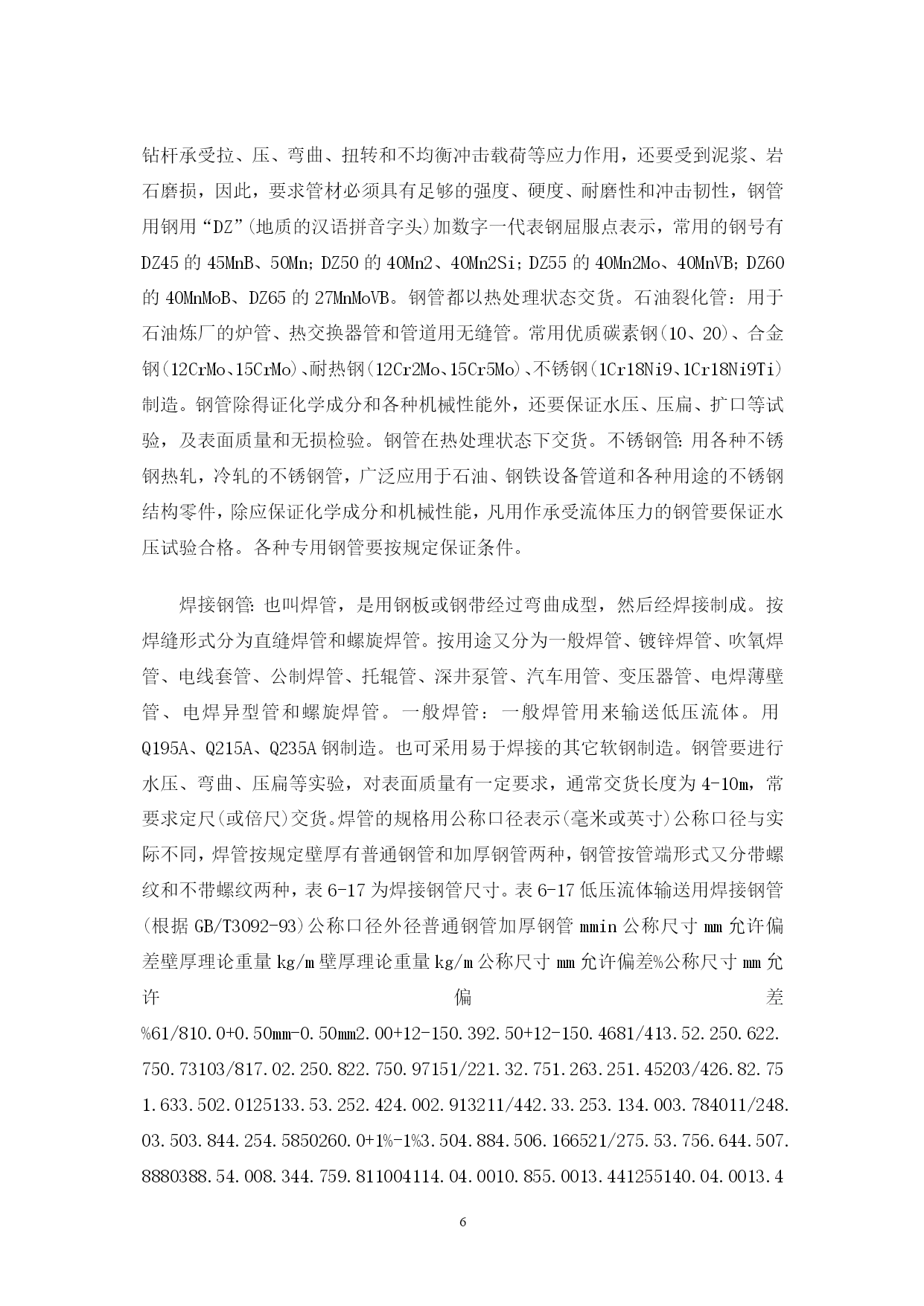

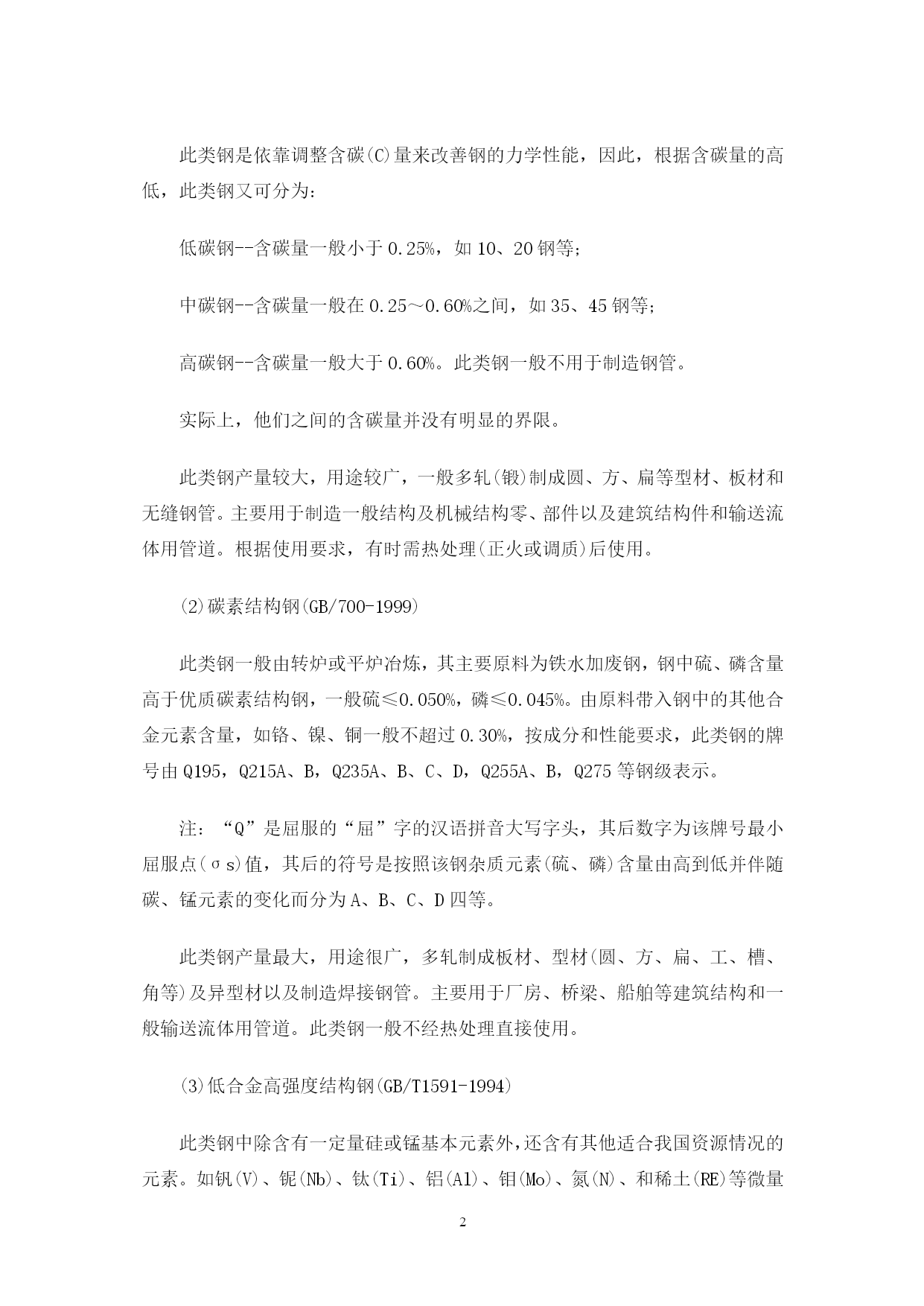

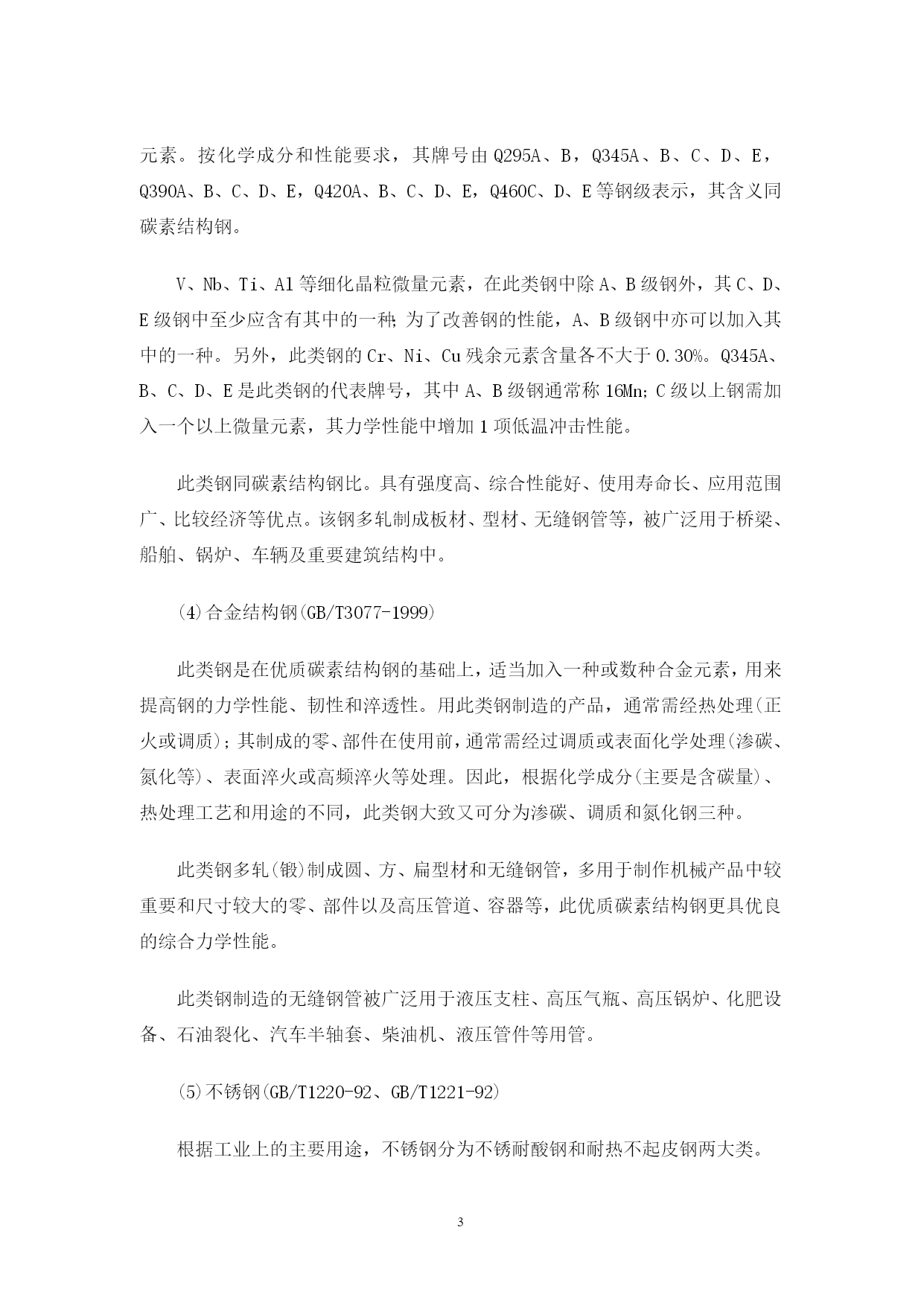

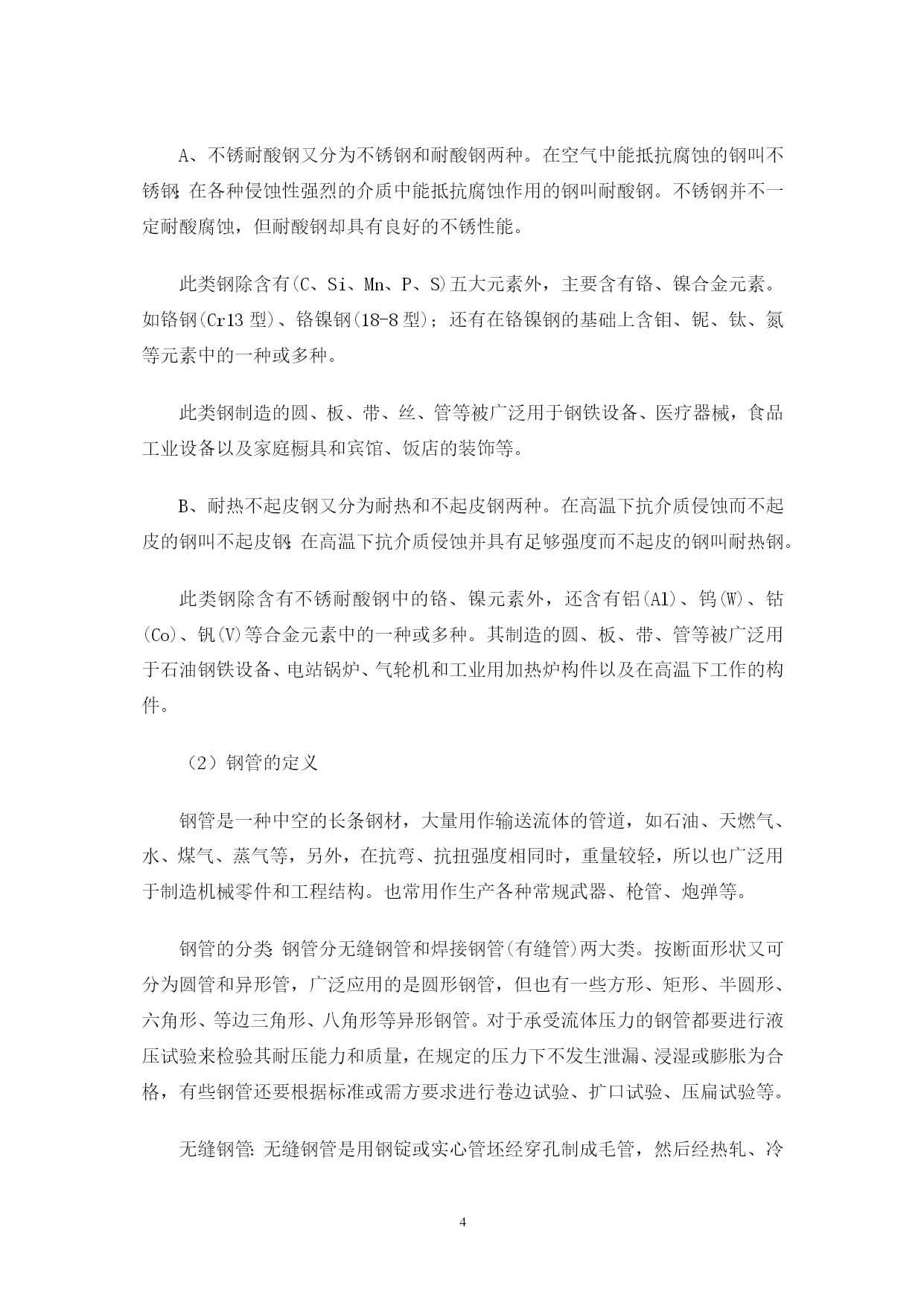

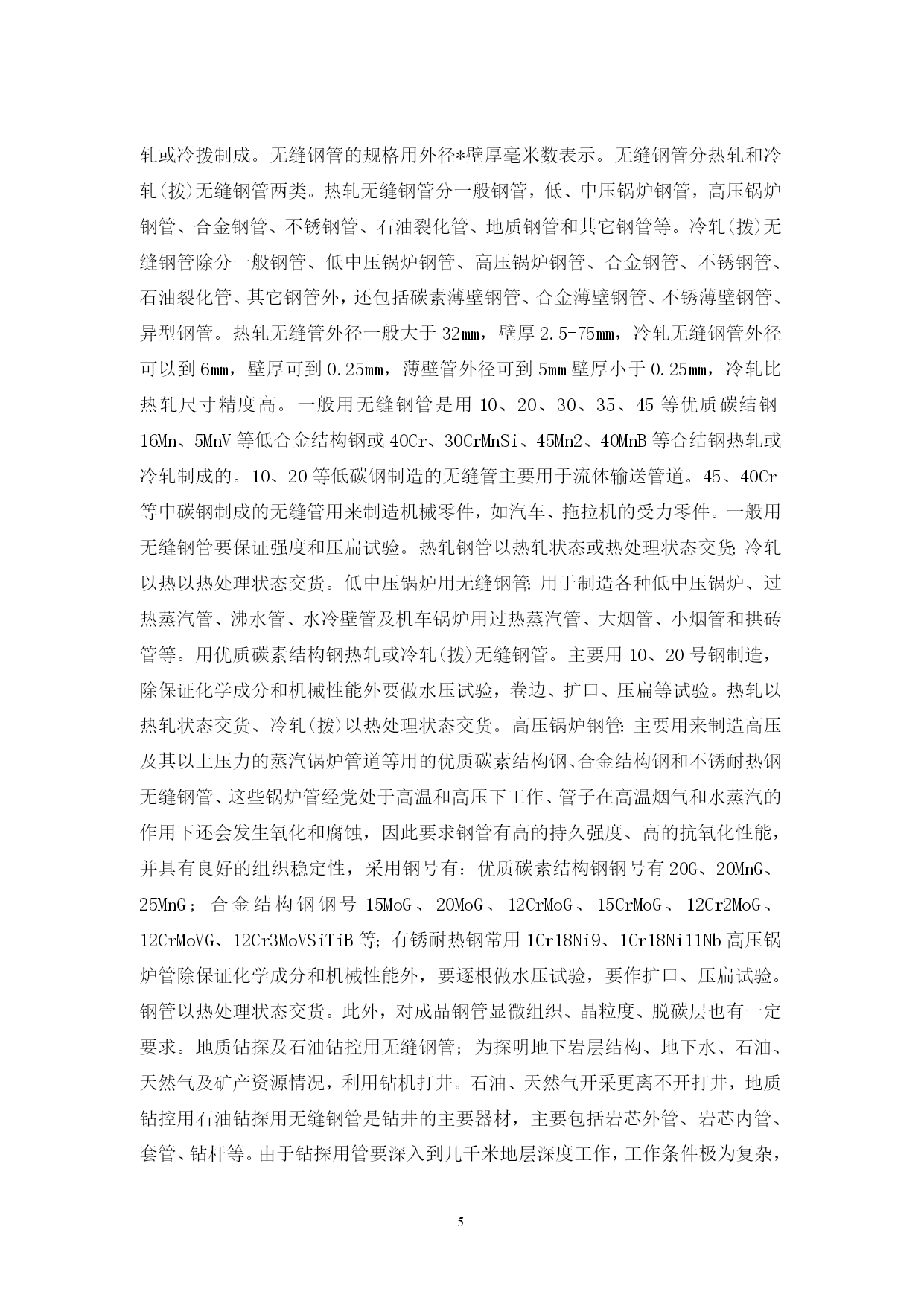

PAGE8PAGE9钢铁行业基本知识一、钢铁行业概述（一）钢铁行业的定义和细分1.钢铁行业定义（1）钢的定义冶金行业分为黑色冶金和有色冶金两大类。黑色冶金指金属中的铁、铬、锰，其它为有色冶金。钢铁生产属于黑色冶金。铁经过脱氧、脱硫等过程形成钢，钢锭、钢坯通过压力加工制成所需要的各种形状、尺寸和性能的钢材。钢与铁比较具有更好的可煅性、可铸性以及延展性等物理特性和耐火、耐候、耐腐蚀等化学特性。钢是用生铁(炼钢生铁)或生铁加一部分废钢炼成的钢中含碳量低于2.1%，并使其杂质(主要指S、P)含量降低到规定标准。对部份钢类的概念介绍如下：(1)优质碳素结构钢(GB/T699-1999)钢中除含有碳(C)元素和为脱氧而含有一定量硅(Si)(一般不超过0.40%)、锰(Mn)(一般不超过0.80%，较高可到1.20%)合金元素外，不含其他合金元素(残余元素除外)。此类钢必须同时保证化学成分和力学性能。其硫(S)、磷(P)杂质元素含量一般控制在0.035%以下。若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。对于由原料带入钢中的其他残余合金元素，如铬(Cr)、镍(Ni)、铜(Cu)等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。有的牌号锰(Mn)含量达到1.40%，称为锰钢。此类钢是依靠调整含碳(C)量来改善钢的力学性能，因此，根据含碳量的高低，此类钢又可分为：低碳钢--含碳量一般小于0.25%，如10、20钢等；中碳钢--含碳量一般在0.25～0.60%之间，如35、45钢等；高碳钢--含碳量一般大于0.60%。此类钢一般不用于制造钢管。实际上，他们之间的含碳量并没有明显的界限。此类钢产量较大，用途较广，一般多轧(锻)制成圆、方、扁等型材、板材和无缝钢管。主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道。根据使用要求，有时需热处理(正火或调质)后使用。(2)碳素结构钢(GB/700-1999)此类钢一般由转炉或平炉冶炼，其主要原料为铁水加废钢，钢中硫、磷含量高于优质碳素结构钢，一般硫≤0.050%，磷≤0.045%。由原料带入钢中的其他合金元素含量，如铬、镍、铜一般不超过0.30%，按成分和性能要求，此类钢的牌号由Q195，Q215A、B，Q235A、B、C、D，Q255A、B，Q275等钢级表示。注：“Q”是屈服的“屈”字的汉语拼音大写字头，其后数字为该牌号最小屈服点(σs)值，其后的符号是按照该钢杂质元素(硫、磷)含量由高到低并伴随碳、锰元素的变化而分为A、B、C、D四等。此类钢产量最大，用途很广，多轧制成板材、型材(圆、方、扁、工、槽、角等)及异型材以及制造焊接钢管。主要用于厂房、桥梁、船舶等建筑结构和一般输送流体用管道。此类钢一般不经热处理直接使用。(3)低合金高强度结构钢(GB/T1591-1994)此类钢中除含有一定量硅或锰基本元素外，还含有其他适合我国资源情况的元素。如钒(V)、铌(Nb)、钛(Ti)、铝(Al)、钼(Mo)、氮(N)、和稀土(RE)等微量元素。按化学成分和性能要求，其牌号由Q295A、B，Q345A、B、C、D、E，Q390A、B、C、D、E，Q420A、B、C、D、E，Q460C、D、E等钢级表示，其含义同碳素结构钢。V、Nb、Ti、Al等细化晶粒微量元素，在此类钢中除A、B级钢外，其C、D、E级钢中至少应含有其中的一种；为了改善钢的性能，A、B级钢中亦可以加入其中的一种。另外，此类钢的Cr、Ni、Cu残余元素含量各不大于0.30%。Q345A、B、C、D、E是此类钢的代表牌号，其中A、B级钢通常称16Mn；C级以上钢需加入一个以上微量元素，其力学性能中增加1项低温冲击性能。此类钢同碳素结构钢比。具有强度高、综合性能好、使用寿命长、应用范围广、比较经济等优点。该钢多轧制成板材、型材、无缝钢管等，被广泛用于桥梁、船舶、锅炉、车辆及重要建筑结构中。(4)合金结构钢(GB/T3077-1999)此类钢是在优质碳素结构钢的基础上，适当加入一种或数种合金元素，用来提高钢的力学性能、韧性和淬透性。用此类钢制造的产品，通常需经热处理(正火或调质)；其制成的零、部件在使用前，通常需经过调质或表面化学处理(渗碳、氮化等)、表面淬火或高频淬火等处理。因此，根据化学成分(主要是含碳量)、热处理工艺和用途的不同，此类钢大致又可分为渗碳、调质和氮化钢三种。此类钢多轧(锻)制成圆、方、扁型材和无缝钢管，多用于制作机械产品中较重要和尺寸较大的零、部件以及高压管道、容器等，此优质碳素结构钢更具
