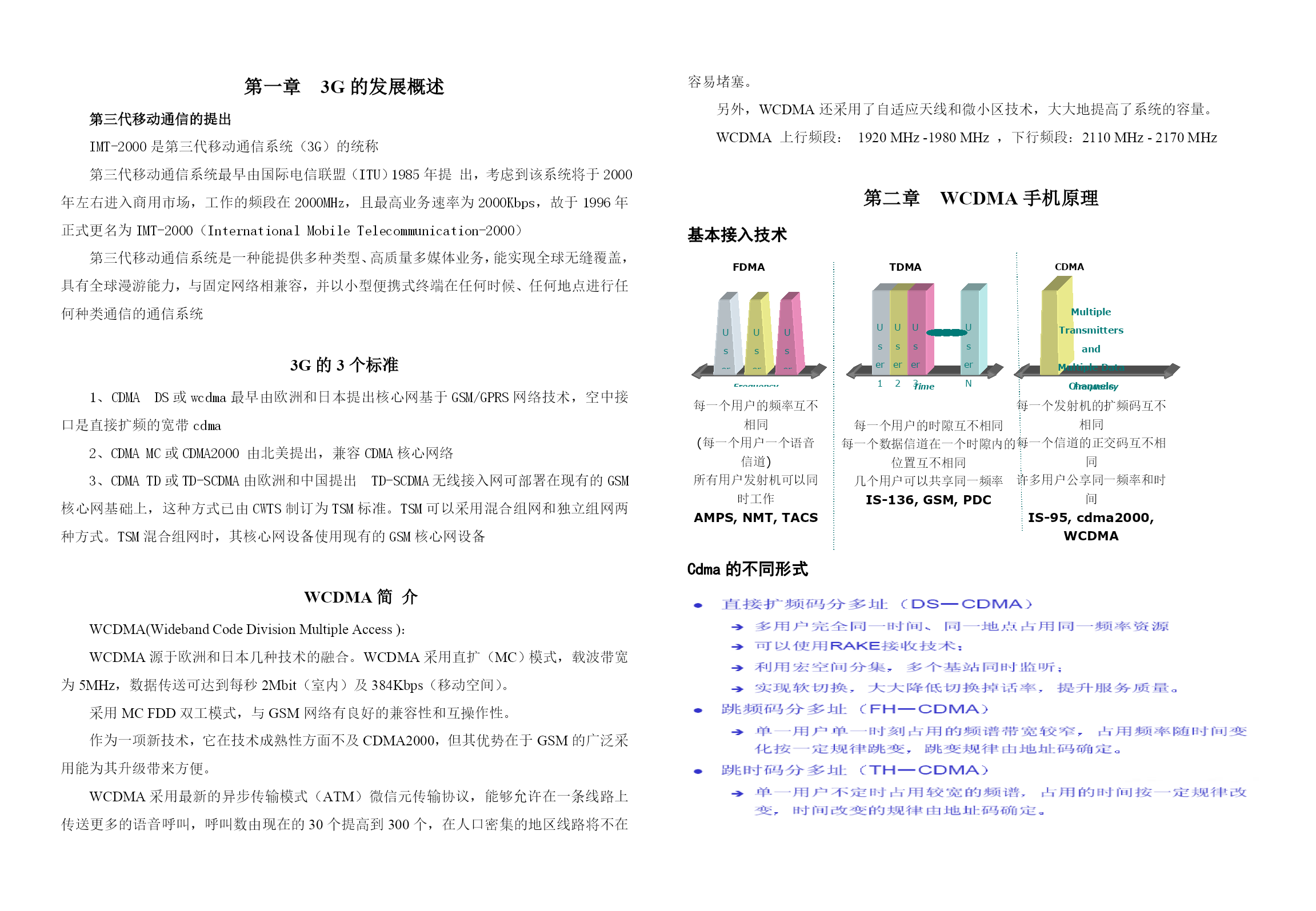

WCDMA技术第一章3G的发展概述第三代移动通信的提出IMT-2000是第三代移动通信系统（3G）的统称第三代移动通信系统最早由国际电信联盟（ITU）1985年提出，考虑到该系统将于2000年左右进入商用市场，工作的频段在2000MHz，且最高业务速率为2000Kbps，故于1996年正式更名为IMT-2000（InternationalMobileTelecommunication-2000）第三代移动通信系统是一种能提供多种类型、高质量多媒体业务，能实现全球无缝覆盖，具有全球漫游能力，与固定网络相兼容，并以小型便携式终端在任何时候、任何地点进行任何种类通信的通信系统3G的3个标准1、CDMADS或wcdma最早由欧洲和日本提出核心网基于GSM/GPRS网络技术，空中接口是直接扩频的宽带cdma2、CDMAMC或CDMA2000由北美提出，兼容CDMA核心网络3、CDMATD或TD-SCDMA由欧洲和中国提出TD-SCDMA无线接入网可部署在现有的GSM核心网基础上，这种方式已由CWTS制订为TSM标准。TSM可以采用混合组网和独立组网两种方式。TSM混合组网时，其核心网设备使用现有的GSM核心网设备WCDMA简介WCDMA(WidebandCodeDivisionMultipleAccess)：WCDMA源于欧洲和日本几种技术的融合。WCDMA采用直扩（MC）模式，载波带宽为5MHz，数据传送可达到每秒2Mbit（室内）及384Kbps（移动空间）。采用MCFDD双工模式，与GSM网络有良好的兼容性和互操作性。作为一项新技术，它在技术成熟性方面不及CDMA2000，但其优势在于GSM的广泛采用能为其升级带来方便。WCDMA采用最新的异步传输模式（ATM）微信元传输协议，能够允许在一条线路上传送更多的语音呼叫，呼叫数由现在的30个提高到300个，在人口密集的地区线路将不在容易堵塞。另外，WCDMA还采用了自适应天线和微小区技术，大大地提高了系统的容量。WCDMA上行频段：1920MHz-1980MHz，下行频段：2110MHz-2170MHz第二章WCDMA手机原理基本接入技术FDMA每一个用户的频率互不相同(每一个用户一个语音信道)所有用户发射机可以同时工作AMPS,NMT,TACSUser1User2User3Frequency每一个发射机的扩频码互不相同每一个信道的正交码互不相同许多用户公享同一频率和时间IS-95,cdma2000,WCDMAFrequencyCDMAMultipleTransmittersandMultipleDataChannels每一个用户的时隙互不相同每一个数据信道在一个时隙内的位置互不相同几个用户可以共享同一频率IS-136,GSM,PDCTDMAUser1User2User3UserNTimeCdma的不同形式DS-CDMA-原理fP3窄带干扰宽带干扰P2P5P4MODDEMLPDET(960b/s)(3,84Mc/s)54321扩频增益g=RchipRbitP1f收发信机的组成信道编译码采用卷积码或turbo码调制解调采用码分多址的直接扩频技术信源编码部分根据应用数据的不同，对语音采用amr自适应多速率编码，对图像和多媒体数据才用ITUH.324协议WCDMA信号发射接收机I/Q信号的产生接收机在中频部分实现模数变换和采样，采样后的信号和数字域的同频相乘，就可以得到基带的I、Q分量。在无线接口传输时，每一种使用特定的载波频率、码（扩频码和扰码）以及载波相对相位（I或Q）的信道都可以理解为一类物理信道。上行信道的扩频包括两个操作：第一个是信道化操作，它将每一个数据符号转换为若干码片，因此增加了信号的带宽。每一个数据符号转换的码片数称为扩频因子。第二个是扰码操作，在此将扰码加在扩频信号上。在信道化操作时，I路和Q路的
