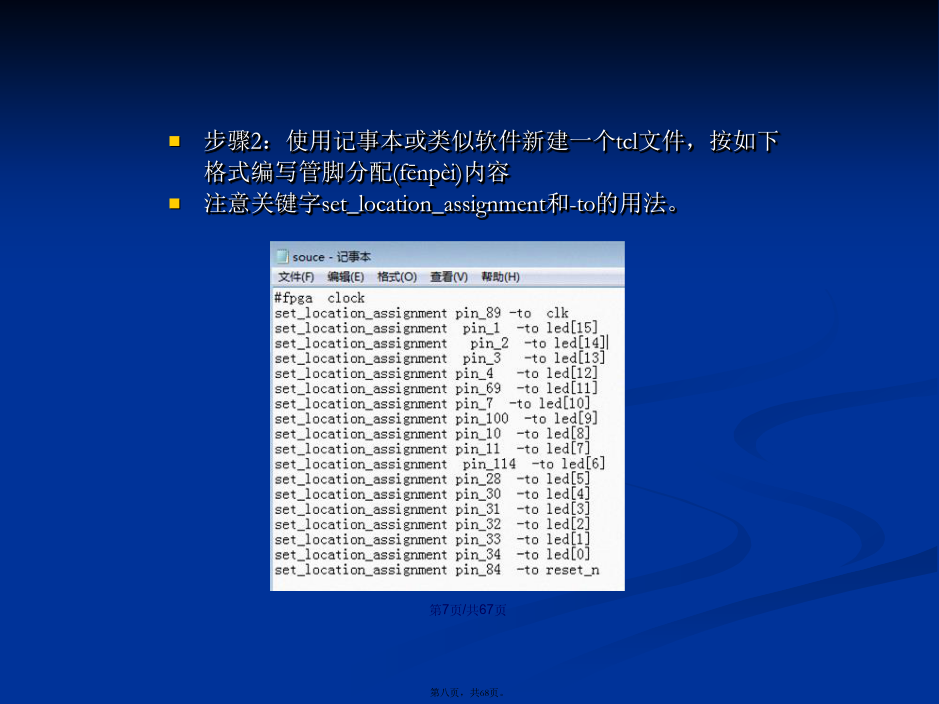

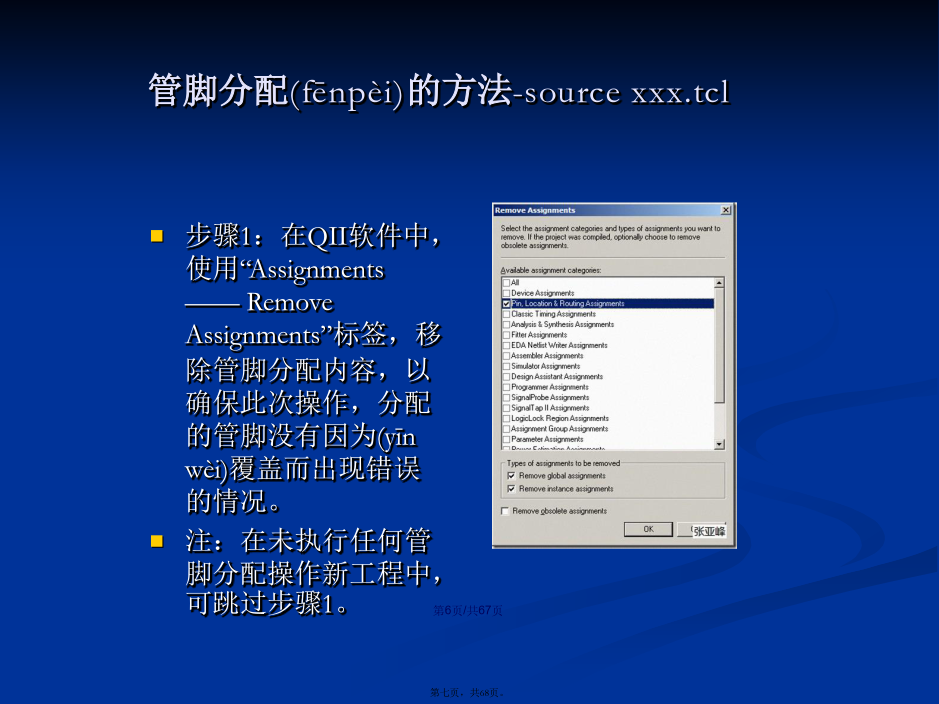

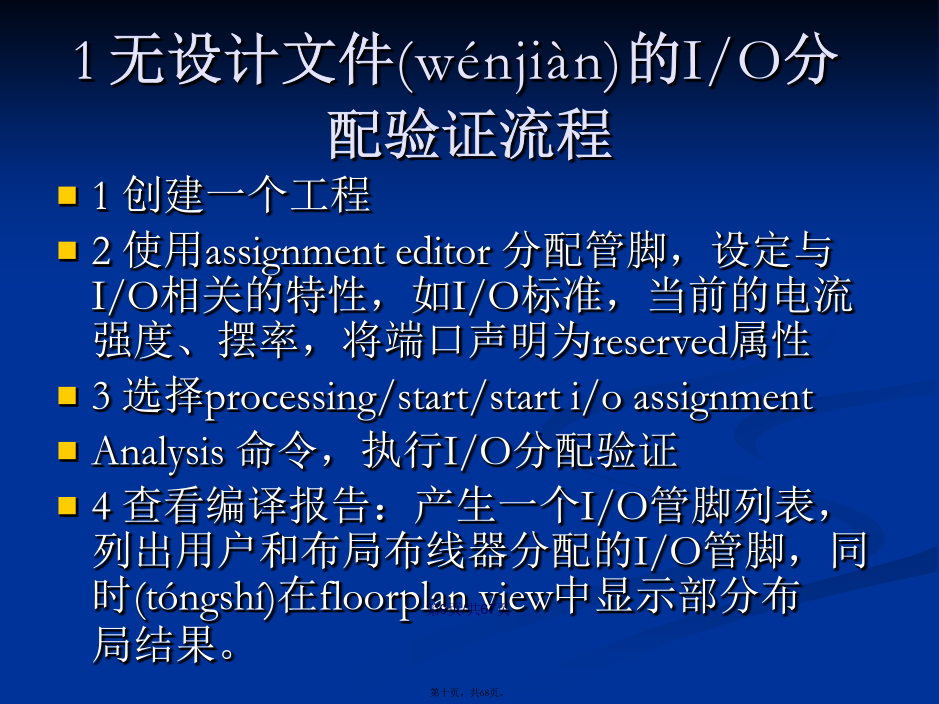

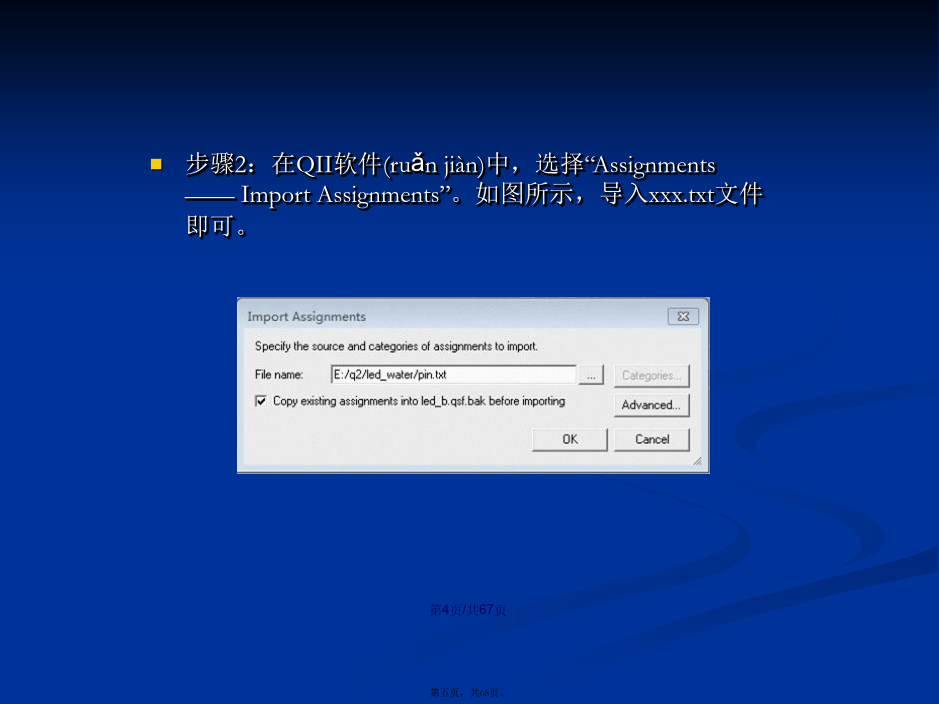

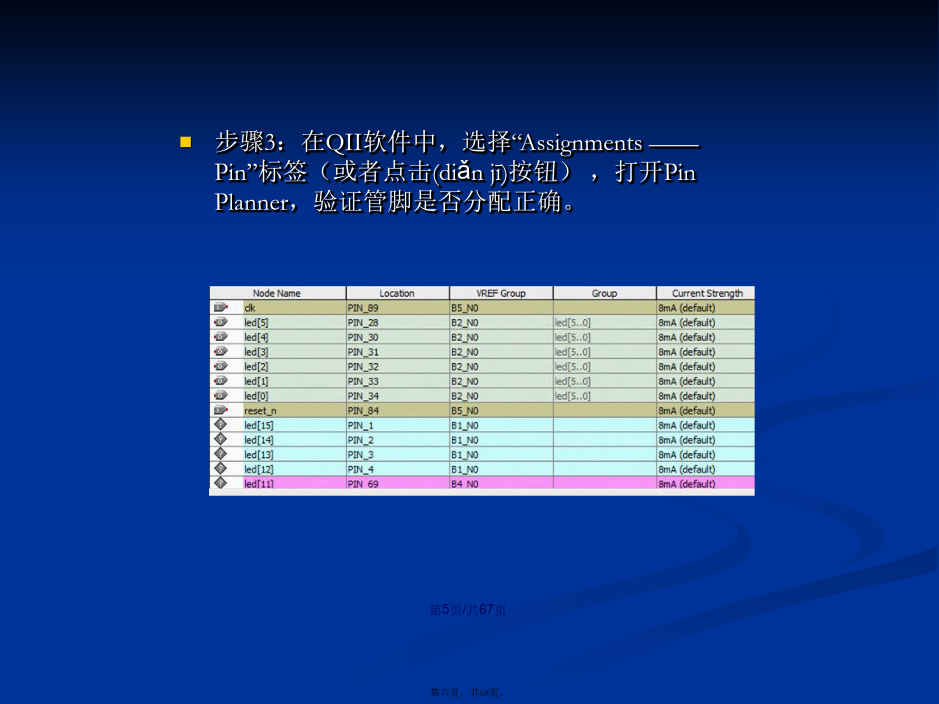

会计学分类I/O分配检查(jiǎnchá)的规则管脚分配的方法-ImportAssignments步骤2：在QII软件(ruǎnjiàn)中，选择“Assignments——ImportAssignments”。如图所示，导入xxx.txt文件即可。步骤3：在QII软件中，选择“Assignments——Pin”标签（或者点击按钮），打开PinPlanner，验证管脚是否分配正确。管脚分配的方法-sourcexxx.tcl步骤2：使用记事本或类似软件新建一个tcl文件，按如下格式编写管脚分配内容注意关键字set_location_assignment和-to的用法。步骤3：执行pin.tcl方法1：在QII软件中，使用“View——UtilityWindows——TclConsole”标签，打开QuartusIITclConsole。执行语句：sourcexxx.tcl方法2：在QII软件中，使用“Tools——TclScripts…”标签，打开TclScripts。选择pin.tcl，选择“Run”标签，执行Tcl文件。步骤4：同方法1的步骤3。1无设计文件(wénjiàn)的I/O分配验证流程有设计文件(wénjiàn)的I/O分配验证流程内容：分析I/O分配总体信息（analyzeI/Oassignmentsummery)平面(píngmiàn)布局视图（floorplanview）管脚输出文件（pin-outfile）资源使用部分（resourcesection）布局布线信息（fittermessage）快速定位错误：选中出错信息，单击右键，选择locate，若选择messagelocation则弹出错误出错文件。若选择assignmenteditor则弹出分配编译器窗口PowerPlay功率分析工具PowerplayearlypowerestimatorExcelbased功率计算器提供在典型条件下（如室内温度、额定电压等）电流和功率值。它分为几个部分，每个部分代表器件的一个结构特性，如时钟网络、RAM块或DSP块。为了得到准确的功耗值，必须输入一些参数，如寄存器数目、转换速率、时钟和频率、I/O和存储器、温度、气流和散热等。Powerplaypoweranalyzer3设置功耗分析选项assignment\settings\poweranalyzersettings设置功耗分析参数4建立波形矢量文件5时序仿真结束后，运行processing\powerPlaypoweranalyzerTool命令6查看报告结果RTLViewer打开方法：Tools---Netlist---RTLViewer列表项含义：[Instances]，即实例，是指设计中能扩展为低层次的模块或实例。[Primitives],即原语，是指不能被扩展为低层次的底层节点。用QuartusII自带综合器综合时，它包含的是寄存器和逻辑门；而用第三方综合工具综合时，它包含的是逻辑单元。[Pin],即引脚，是当前层次的I/O端口。[Nets],即网线，是连接节点（包括实例、源语和引脚）的网线。过滤原理图：选中任意一节点，右键---Filter，选项如下：[Sources]，即源，指过滤出所选节点或端口的源端逻辑；[Destinations],即目标，……目标端口；[Sources&Destinations]，即源和目标，……源和目标的集合。[SelectedNodes&Nets],所选结点和网线，过滤出已经选择的节点和网线。[BetweenSelectedNodes]所选节点之间，……两个节点之间的逻辑。注意：在过滤后可以单击工程区左侧工具栏按钮，回到过滤前的原理图，或者单击左侧列表项，查看其他层次的原理图。打开不同层次的模板：双击所选模块可以进入下一层次（或空白处右键---HierarchyDown），单击工程区左侧工具栏按钮回到上一层次(或空白处右键---HierarchyUp)。定位到其他工具：右键---Locate，在子菜单中的分别有定位与各种(ɡèzhǒnɡ)工具的选项，选中后当前所选项就会定位到所选工具中。查找节点或网线：空白处右键---Find（快捷键：ctrl+F），查找对话框中的具体选项不做详述SignalTap和SignalProbeSignalProbe使用(shǐyòng)步骤Assignpins对话框SignalTapII逻辑分析仪嵌入(q
