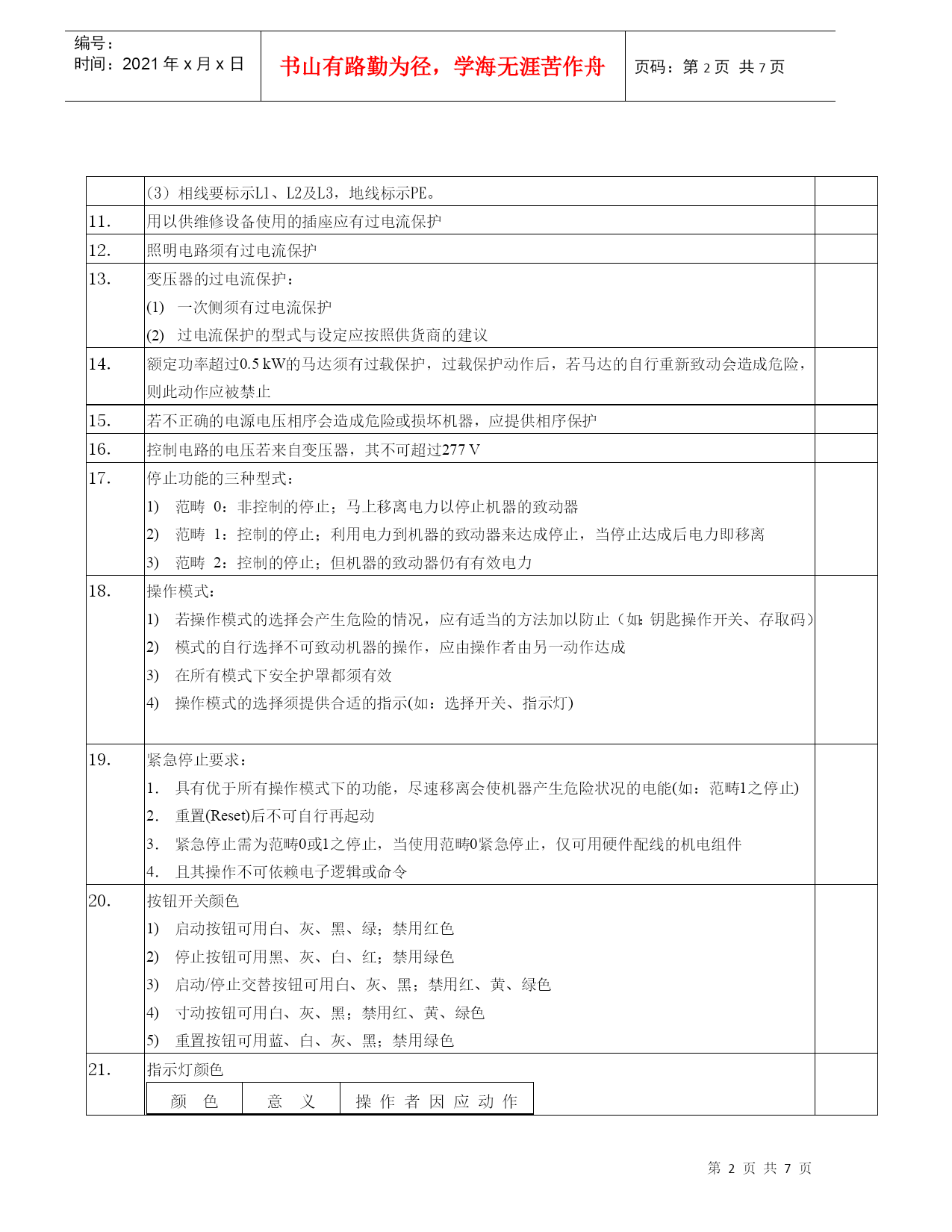

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页CE认证安全需求LVD工业配线及元器件安装法则参考EN60204-1电气原理图绘制请参看《欧规电路图制作讲义》No.Requirement–testVerdict1.建议机器电控系统的电源供给为单一电源，当其它组件需使用不同的电源电压时，此电源应由变压器提供2．若使用中性线，应清楚标示于安装图或电路图中，并以N作为标示符号，中性线不可与保护性接地电路连接，也不可有PEN配线3．电源入线应清楚标示：(1)单相：L1/L2；(2)三相：L1/L2/L3。4．外部保护接地以PE标示，其余接地线需标示，5．除接地线使用黄＋绿色线外，其余配线及线套(无论是电力线、控制线或信号线)不可使用黄色或绿色线(但多心电缆线不在此限；建议若多心电缆线中有黄色或绿色线，配线时以其它颜色的胶带加以覆盖)。6．铜PE导线最小线径需求电源相线S(mm2)PE导线(mm2)S≦16S16<S≦3516S＞35S/27．每一部机器都须有断电装置，用以中断所有电源，断电装置要求如下：开(On)标示│;关(Off)标示O断路器在O与│间应有一重置功能(Reset/Tripped)具黑色或灰色之外部操作把手在O位置可上锁足够的切断容量以中断所有电源供给电路8．断电装置的操作把手应易于接近，并位于操作平面之上0.6~1.9m9．若电控箱的顶端易于接近，其触电保护至少需为IP54.任合开口不能破坏IP等级，如门和进出线口,风扇10．三相电源入线处之端子台须：(1)提供触电防护(防止手指触及)；(2)贴附警告标志；(3)相线要标示L1、L2及L3，地线标示PE。11．用以供维修设备使用的插座应有过电流保护12．照明电路须有过电流保护13．变压器的过电流保护：一次侧须有过电流保护过电流保护的型式与设定应按照供货商的建议14．额定功率超过0.5kW的马达须有过载保护，过载保护动作后，若马达的自行重新致动会造成危险，则此动作应被禁止15．若不正确的电源电压相序会造成危险或损坏机器，应提供相序保护16．控制电路的电压若来自变压器，其不可超过277V17．停止功能的三种型式：范畴0：非控制的停止；马上移离电力以停止机器的致动器范畴1：控制的停止；利用电力到机器的致动器来达成停止，当停止达成后电力即移离范畴2：控制的停止；但机器的致动器仍有有效电力18．操作模式：若操作模式的选择会产生危险的情况，应有适当的方法加以防止（如：钥匙操作开关、存取码）模式的自行选择不可致动机器的操作，应由操作者由另一动作达成在所有模式下安全护罩都须有效操作模式的选择须提供合适的指示(如：选择开关、指示灯)19．紧急停止要求：具有优于所有操作模式下的功能，尽速移离会使机器产生危险状况的电能(如：范畴1之停止)重置(Reset)后不可自行再起动紧急停止需为范畴0或1之停止，当使用范畴0紧急停止，仅可用硬件配线的机电组件且其操作不可依赖电子逻辑或命令20．按钮开关颜色启动按钮可用白、灰、黑、绿；禁用红色停止按钮可用黑、灰、白、红；禁用绿色启动/停止交替按钮可用白、灰、黑；禁用红、黄、绿色寸动按钮可用白、灰、黑；禁用红、黄、绿色重置按钮可用蓝、白、灰、黑；禁用绿色21．指示灯颜色颜色意义操作者因应动作红紧急立即处理危险状况黄不正常监控及/或介入绿正常功能选择蓝强制强制性动作白中性监控22．紧急停止按钮须以手动方能复归，不可自行复归，致动器本体须为红色，背景须为黄色；按钮操作式应为蕈状头型式23．建议电气箱门宽不超过0.9m，开启角度至少9524．基本上使用铜导线；其它材料导线的使用应能负载相等于铜导线所负载电流的线径25．铝导线的线径至少须为16mm226．电缆线应有适当的防护以防止与其它粗糙平面的摩擦扭曲或缠绕外来不当的应力27．机器操作时，电缆线应尽可能保持承受较低之张力，铜导线所受的张力应不超过15N/mm228．接地线严格规定使用黄+绿线(单一颜色至少须占30%但不超过70%，而另一颜色占有其它部份)，且须遍及整条导线29．淡蓝色仅可用于中性线30．电路颜色使用的建议黑色－交流及直流电力电路红色－交流控制电路蓝色－直流控制电路淡蓝色－中性线(N线)31.控制面板上的配线须加以固定32．电气箱体非金属导管须使用防火绝缘材料33．移动组件的配线应使用可挠性导线34．配线进入电气箱的电缆线或导管，若使用特殊的固定头、护线套等，不可降低其IP保护等级35．外部导线应使用合适的导管加以保护，不可有单心导线布于电气箱
