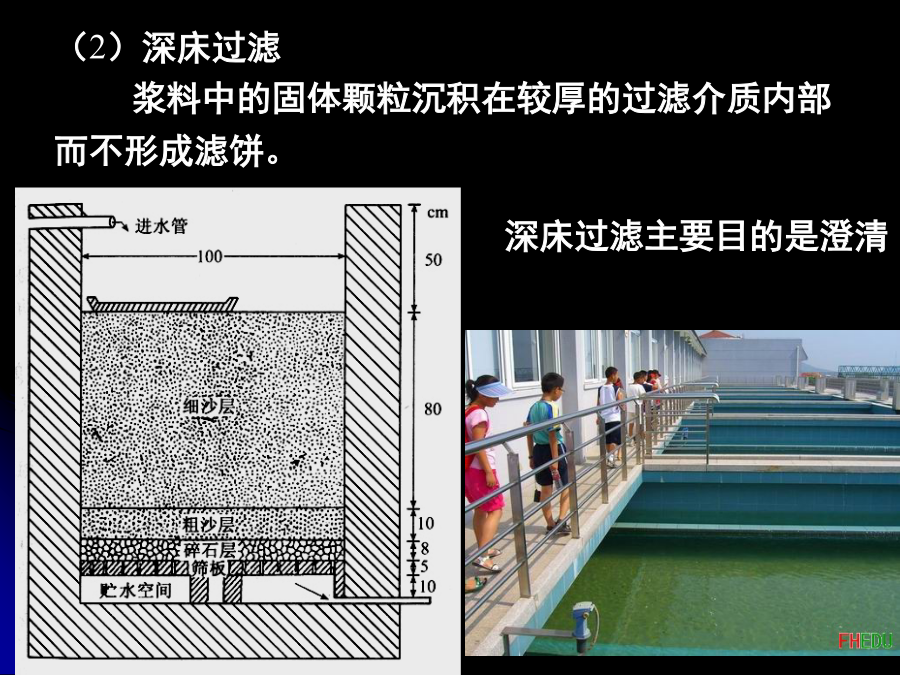

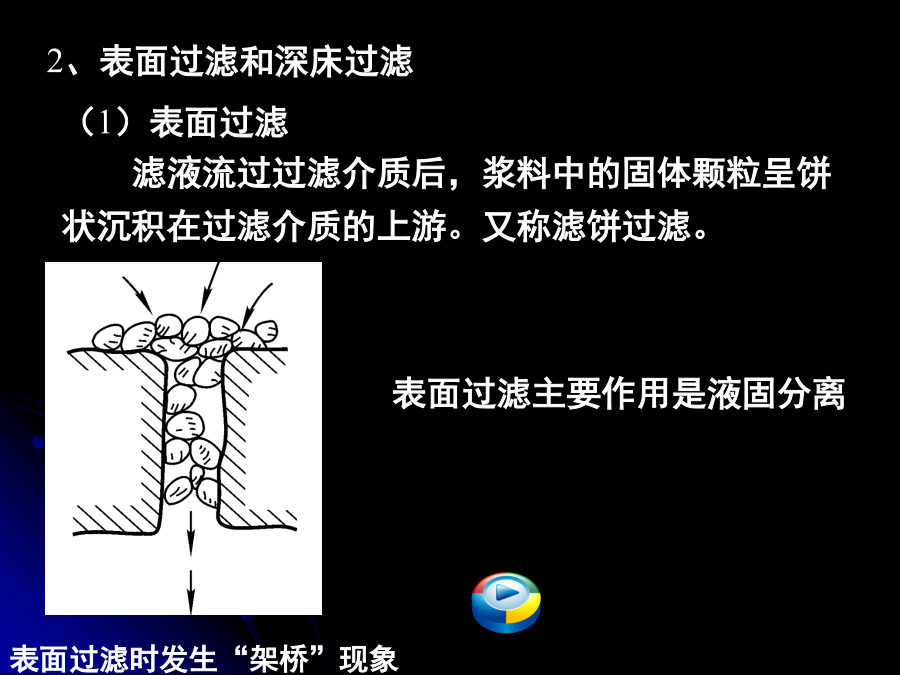

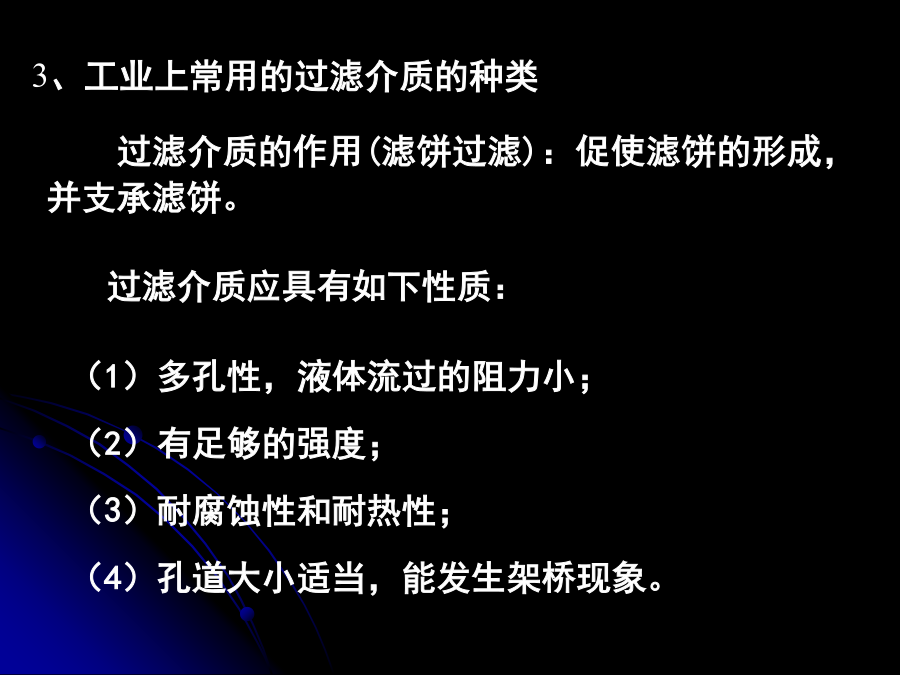

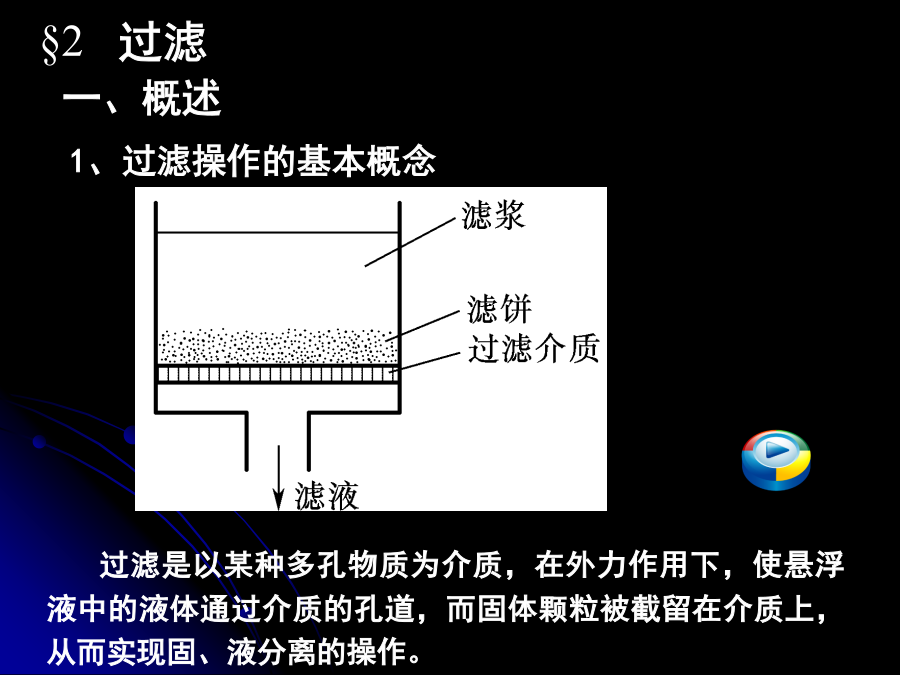

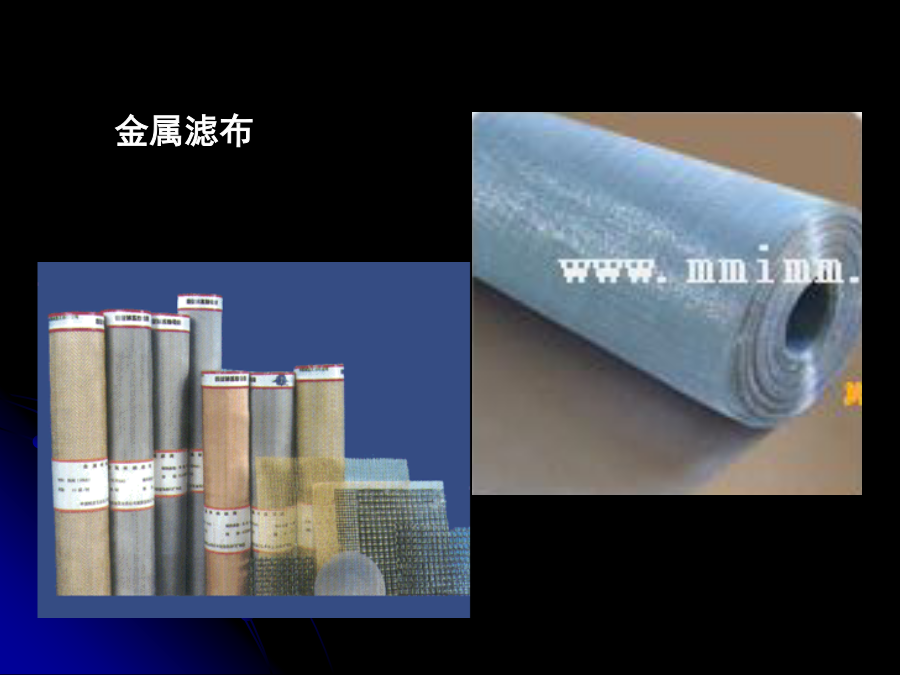

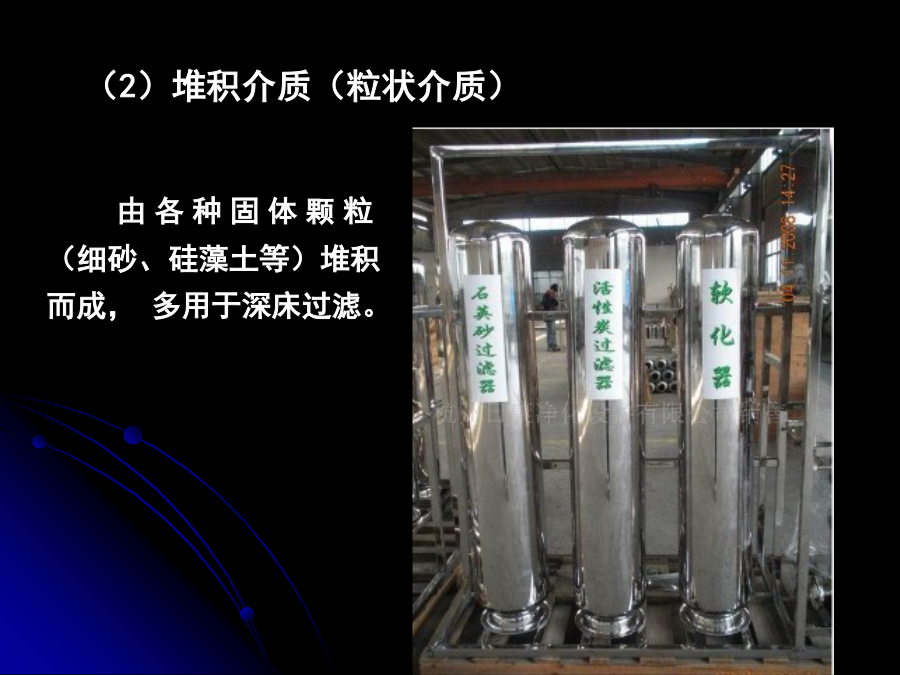

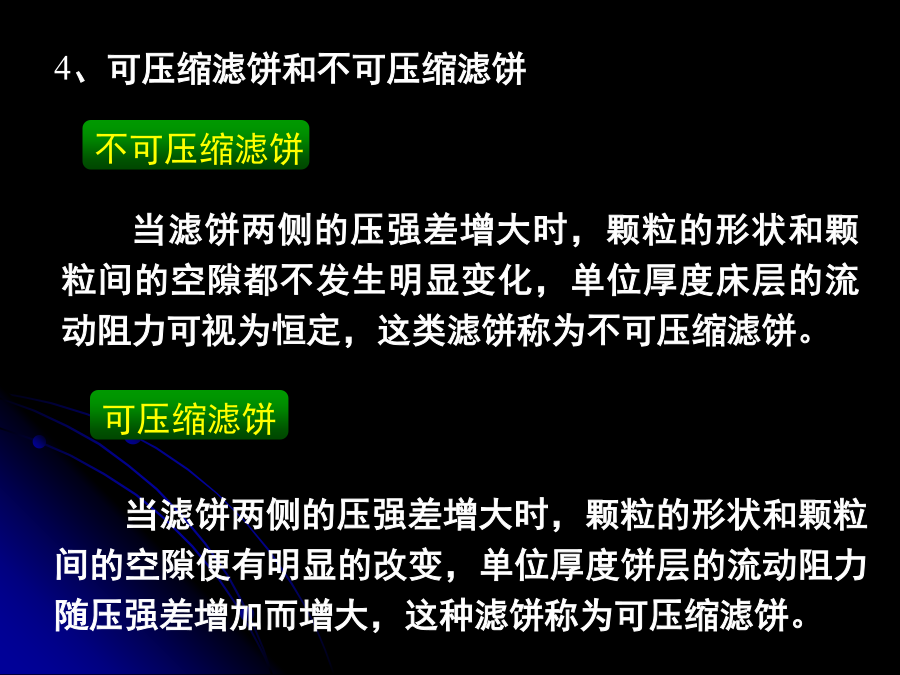

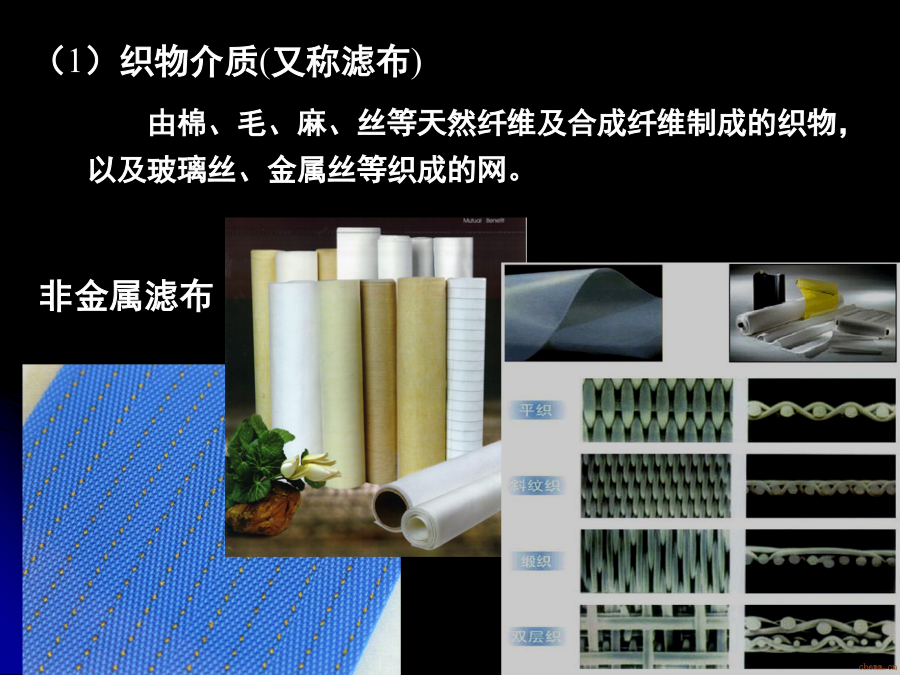

化工原理主讲教师：童汉清一、概述表面过滤时发生“架桥”现象（2）深床过滤浆料中的固体颗粒沉积在较厚的过滤介质内部而不形成滤饼。过滤介质应具有如下性质：（1）织物介质(又称滤布)金属滤布（2）堆积介质（粒状介质）（3）多孔固体介质不可压缩滤饼1）助滤剂的种类：硅藻土；活性炭；石棉；锯屑等。2）助滤剂的作用：防止过滤介质孔道阻塞，增加滤饼空隙率，提高过滤速度。3）助滤剂的应用：滤液是产品而不需回收滤渣。6、过滤种类1）常压过滤过滤推动力为悬浮液液柱压差，小于5×104N/m2。2）加压过滤过滤推动力源于悬浮液表面加压，小于5×105N/m2。3）真空过滤过滤推动力源于过滤介质下方减压，小于5×105N/m2。4）离心过滤过滤推动力源于离心力。7、过滤速度与过滤速率二、床层（2）固定床床层的特性②床层的平均自由截面积A③床层的比表面积S④床层流道的当量直径de⑤流体在床层流道中的流速u⑥流体流过床层的压降ΔP设三、过滤设备——板框压滤机1、板框压滤机的构造一钮：非洗涤板二钮：框三钮：洗涤板一钮：非洗涤板二钮：框三钮：洗涤板2、板框压滤机的操作流程（2）过滤（3）洗涤过滤滤液路径：半个框厚、一层滤布过滤面积：框内边长×宽×2若过滤推动力=洗涤推动力（4）卸渣整理3、板框压滤机的特点4、板框压滤机的系列代号四、过滤计算2）过滤介质阻力将过滤介质视为厚le的滤饼，由以上推导得3）过滤的基本方程2、恒压过滤3、恒压过滤的过滤常数及当量滤液量的测定例：在恒压下对某种滤浆进行过滤实验，测得如下数据：滤液量（m3）0.100.200.300.40过滤时间（s）38115228380已知过滤面积为1m2，求过滤常数及当量滤液量。4、洗涤时间5、板框压滤机的生产能力例：某板框压滤机在恒压条件下过滤含硅藻土的悬浮液，过滤机的滤框内边尺寸为810×810×25mm(长×宽×厚)，共有40个框，已知过滤常数k=1×10－4m2/s，当量滤液量qe=0.01m3/m2，滤框内充满滤渣后为不可压缩滤饼，其空隙率为0.01。滤浆的浓度为100kg硅藻土/m3滤液，硅藻土的比重为2，试求：1）过滤到框中充满滤渣时所需的时间。2）过滤后用滤液量的1/10的清水洗涤滤饼（贯穿洗涤法），求洗涤时间。3）洗涤后，辅助时间共需20分钟，求该板框压滤机的生产能力。3.3.6.2加压叶滤机3.3.6.3转筒真空过滤机(连续过滤机)操作：
