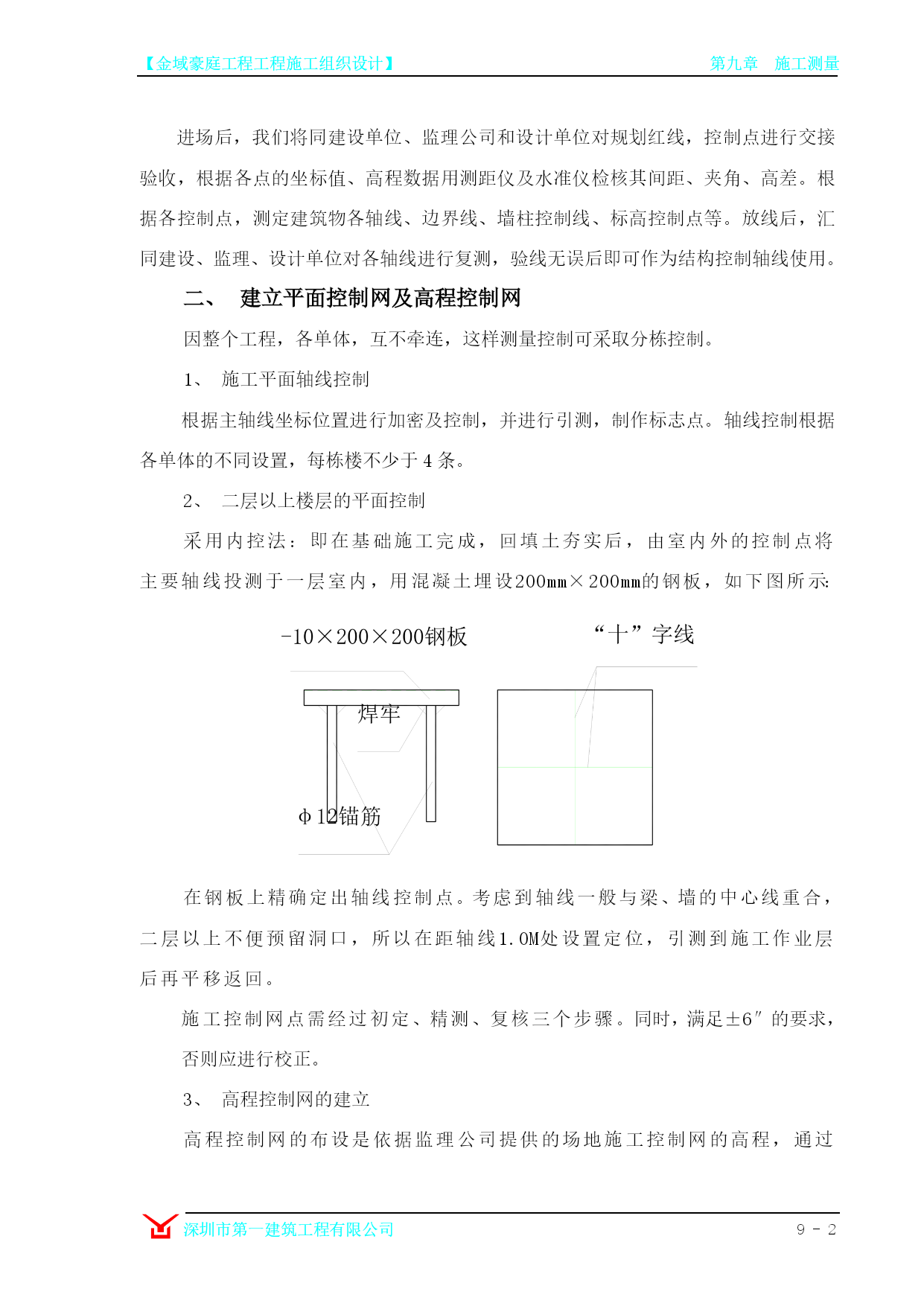

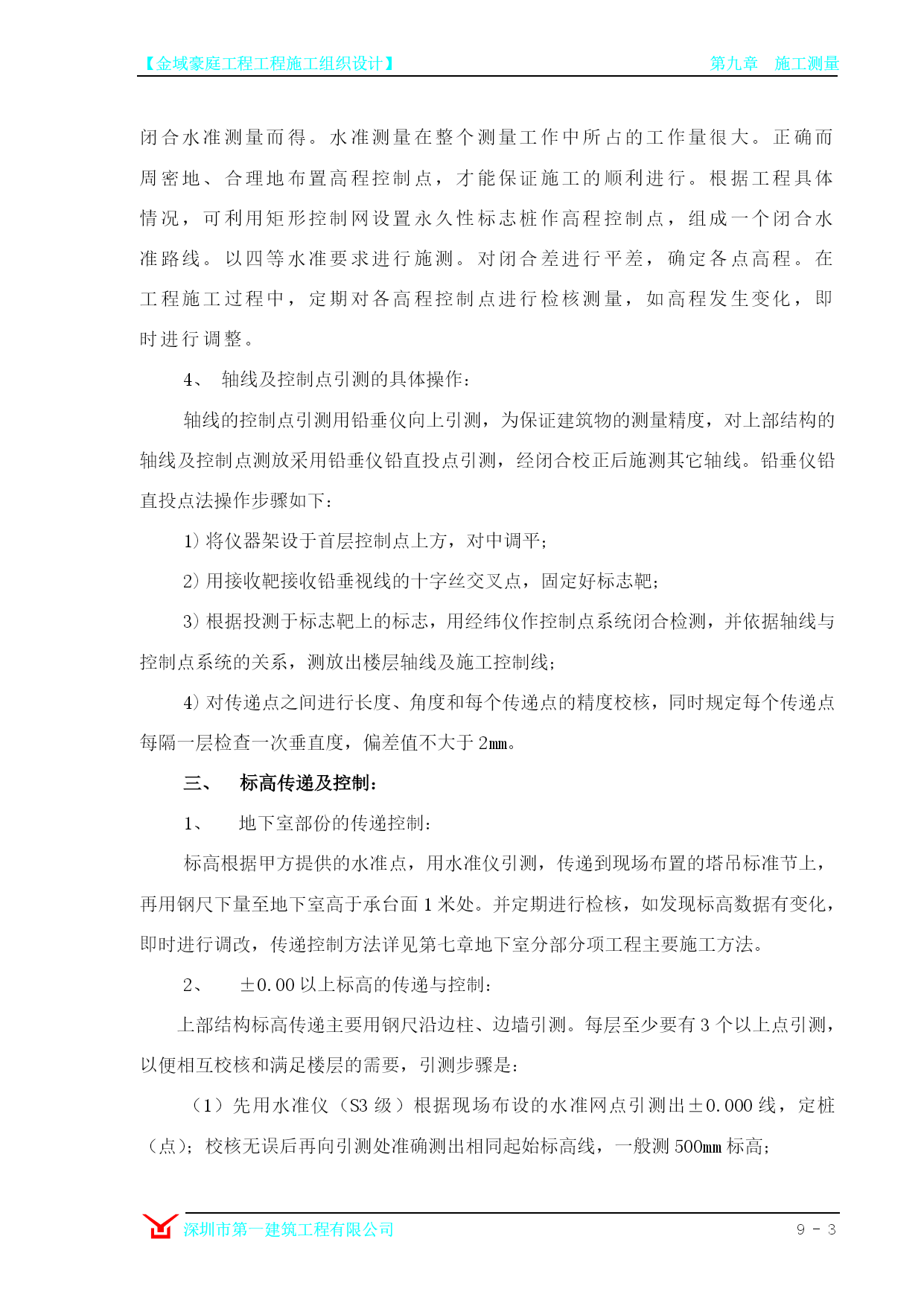

【金域豪庭工程工程施工组织设计】第九章施工测量PAGE9-PAGE6深圳市第一建筑工程有限公司第九章施工测量施工准备施工测量方案由于本工程平面布局较为复杂，轴线涉及角度关系较多，如何保证整个工程每栋房位置正确，轴线间距满足设计要求，是本工程测量工作的重中之重。为此，在整个施工阶段，我们将认真做好轴线及高程的控制工作。我们在本工程施工测量工作中的总体思路如下：１、建立主轴线控制网，利用测距仪从城市坐标测量网点上引测、布设，并进行校核。２、建筑物结构的施工测量从控制轴线引测放线，水平标高从相应的高程控制点引测。施工测量仪器及工具：本工程施工拟投入测量仪器如下表所示：序号号号主要仪器名称及型号精度数量１常州大地红外测距仪(D3030E)测距精度+(5+3PPMD)mm1２拓普康电子经纬仪(DJD2)2"S31３水准仪(南京S3E)1４铅垂仪(索佳PD3)1/400001５精密水准仪(索佳B20)S0.81其它工具：钢尺(50MTajima防水、防锈)、塔尺、卷尺、线坠、墨水、墨斗等。施工方法建筑物的定位放线进场后，我们将同建设单位、监理公司和设计单位对规划红线，控制点进行交接验收，根据各点的坐标值、高程数据用测距仪及水准仪检核其间距、夹角、高差。根据各控制点，测定建筑物各轴线、边界线、墙柱控制线、标高控制点等。放线后，汇同建设、监理、设计单位对各轴线进行复测，验线无误后即可作为结构控制轴线使用。建立平面控制网及高程控制网因整个工程，各单体，互不牵连，这样测量控制可采取分栋控制。施工平面轴线控制根据主轴线坐标位置进行加密及控制，并进行引测，制作标志点。轴线控制根据各单体的不同设置，每栋楼不少于4条。二层以上楼层的平面控制采用内控法：即在基础施工完成，回填土夯实后，由室内外的控制点将主要轴线投测于一层室内，用混凝土埋设200mm×200mm的钢板，如下图所示：在钢板上精确定出轴线控制点。考虑到轴线一般与梁、墙的中心线重合，二层以上不便预留洞口，所以在距轴线1.0M处设置定位，引测到施工作业层后再平移返回。施工控制网点需经过初定、精测、复核三个步骤。同时，满足±6″的要求，否则应进行校正。高程控制网的建立高程控制网的布设是依据监理公司提供的场地施工控制网的高程，通过闭合水准测量而得。水准测量在整个测量工作中所占的工作量很大。正确而周密地、合理地布置高程控制点，才能保证施工的顺利进行。根据工程具体情况，可利用矩形控制网设置永久性标志桩作高程控制点，组成一个闭合水准路线。以四等水准要求进行施测。对闭合差进行平差，确定各点高程。在工程施工过程中，定期对各高程控制点进行检核测量，如高程发生变化，即时进行调整。轴线及控制点引测的具体操作：轴线的控制点引测用铅垂仪向上引测，为保证建筑物的测量精度，对上部结构的轴线及控制点测放采用铅垂仪铅直投点引测，经闭合校正后施测其它轴线。铅垂仪铅直投点法操作步骤如下：将仪器架设于首层控制点上方，对中调平；用接收靶接收铅垂视线的十字丝交叉点，固定好标志靶；根据投测于标志靶上的标志，用经纬仪作控制点系统闭合检测，并依据轴线与控制点系统的关系，测放出楼层轴线及施工控制线；对传递点之间进行长度、角度和每个传递点的精度校核，同时规定每个传递点每隔一层检查一次垂直度，偏差值不大于2mm。标高传递及控制：地下室部份的传递控制：标高根据甲方提供的水准点，用水准仪引测，传递到现场布置的塔吊标准节上，再用钢尺下量至地下室高于承台面1米处。并定期进行检核，如发现标高数据有变化，即时进行调改，传递控制方法详见第七章地下室分部分项工程主要施工方法。±0.00以上标高的传递与控制：上部结构标高传递主要用钢尺沿边柱、边墙引测。每层至少要有3个以上点引测，以便相互校核和满足楼层的需要，引测步骤是：（1）先用水准仪（S3级）根据现场布设的水准网点引测出±0.000线，定桩（点）；校核无误后再向引测处准确测出相同起始标高线，一般测500mm标高；（2）用钢尺沿铅直方向向上测量出施工层，应测出每层500mm水平标高线，各层的标高线均由多处的起始标高线向上直接量取。（3）将水准仪安置到施工层，校测由下面传递上来的水平线，误差应在±3mm以内。在各层操平时，应后视两条水平线作校核。（4）标高施测时要注意：前后视距离必须等长或近似等长；钢尺使用前必须经计量部门检测；中午高温时不宜操平，仪器严禁高温暴晒情况下工作。垂直度控制；1、本工程的垂直度控制主要采用“内控法”进行控制，相关测量方法同轴线控制。即用铅垂仪在首层向上投测控制点，以控制各墙角及内部轴线和墙柱垂直度，并利用线锤校核建筑物的垂直度；一般每隔二层校核一次。2、每层的墙柱垂直度控制由线锤和经
