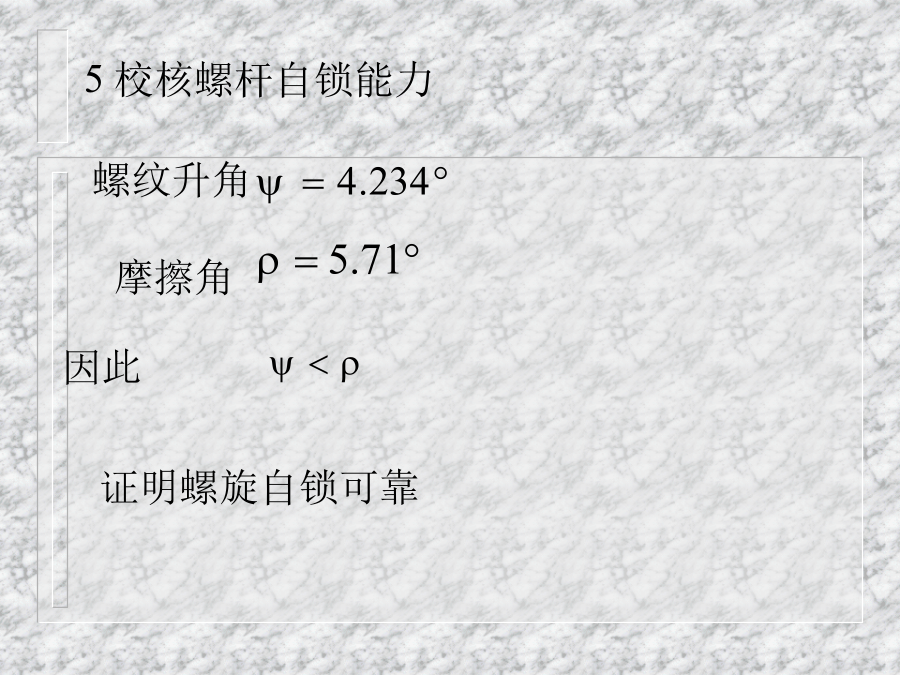

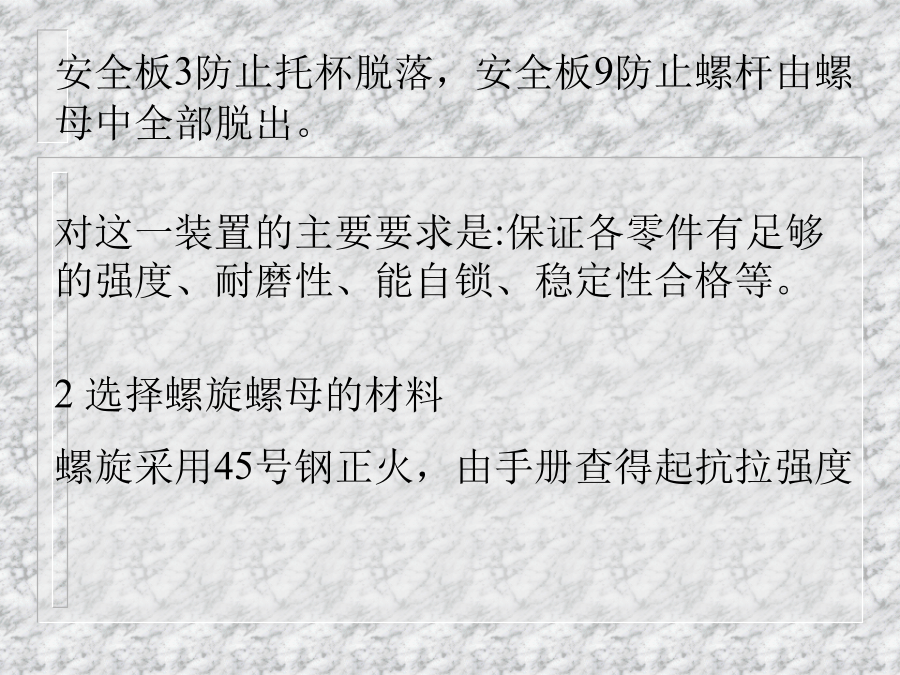

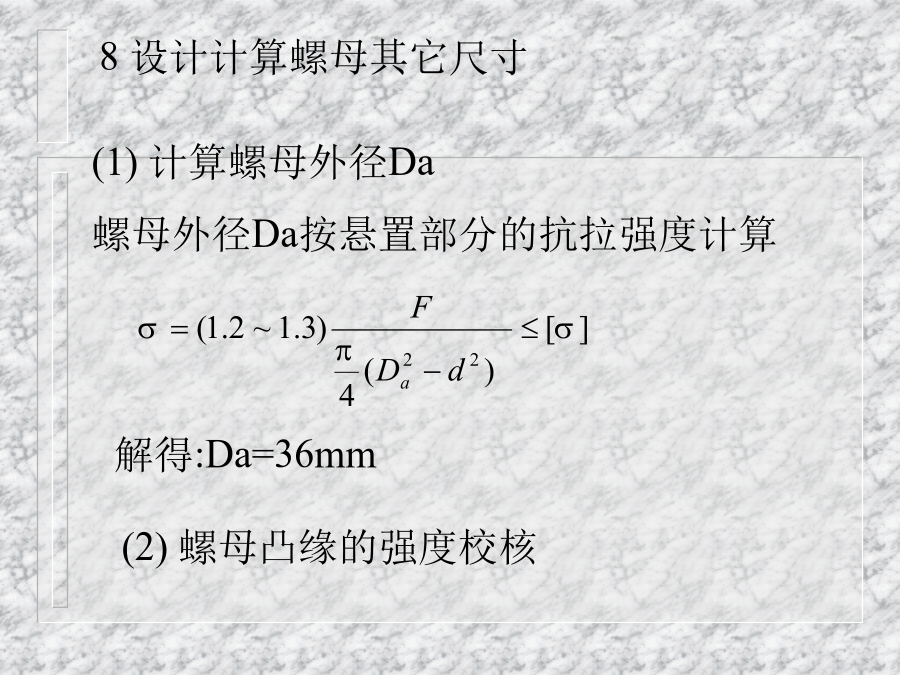

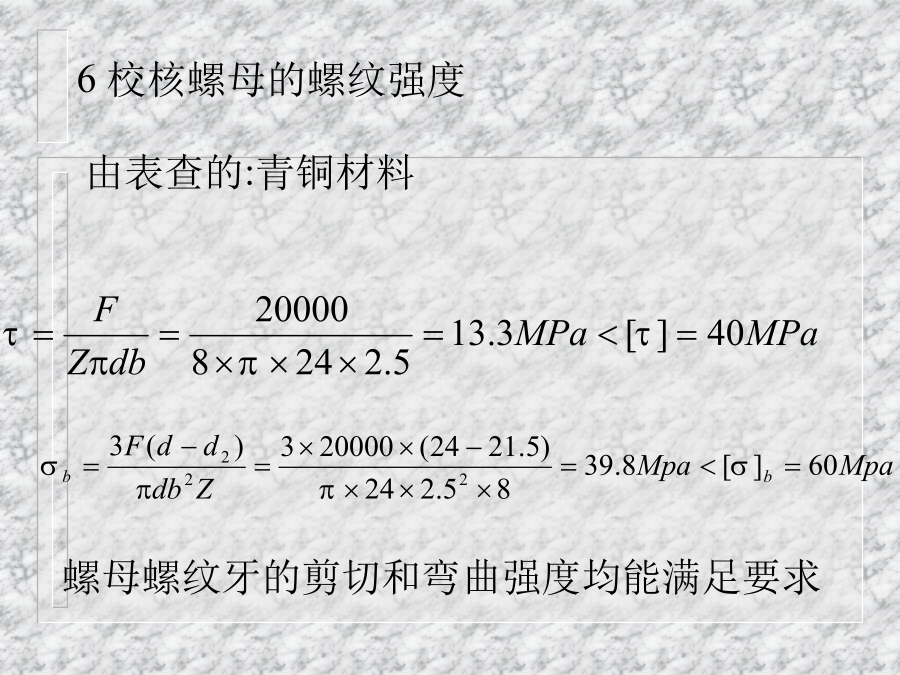

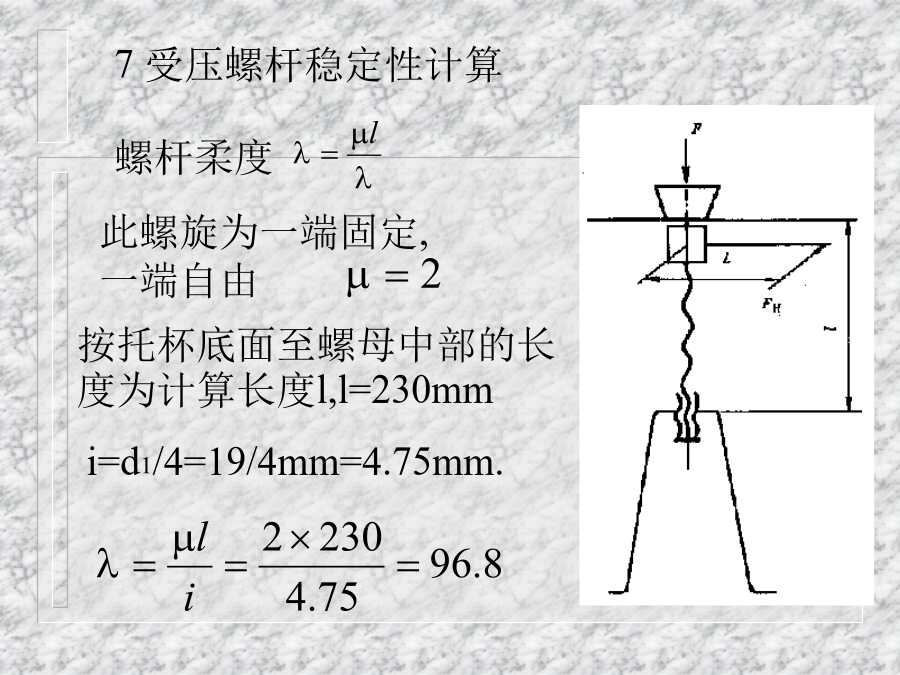

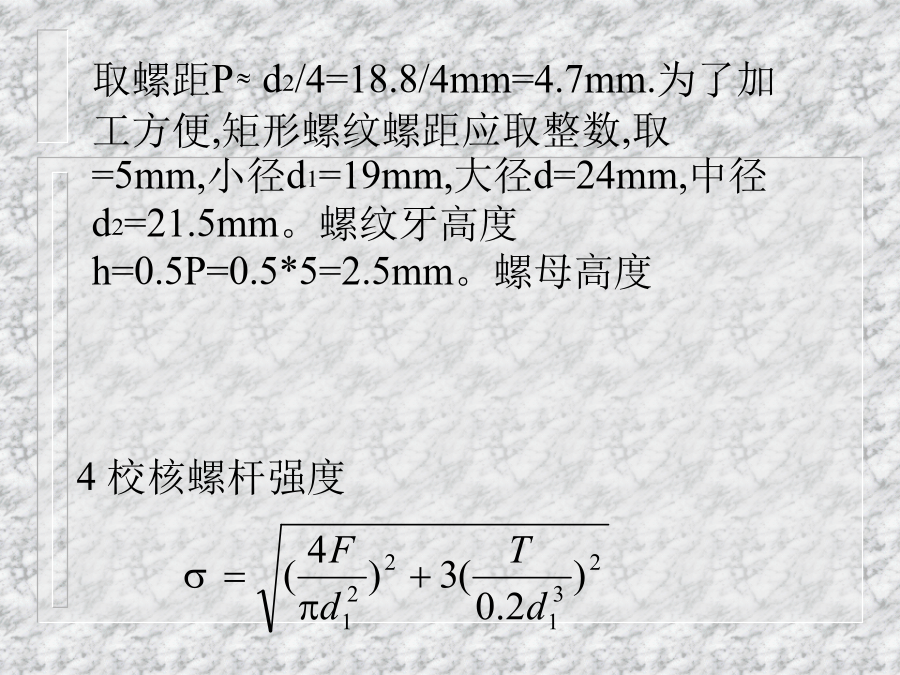

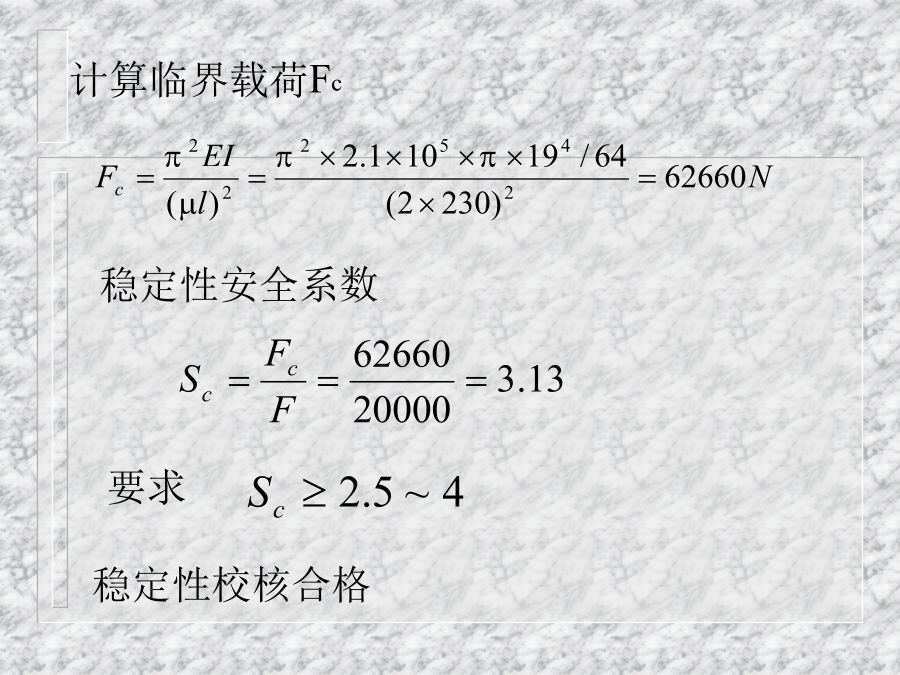

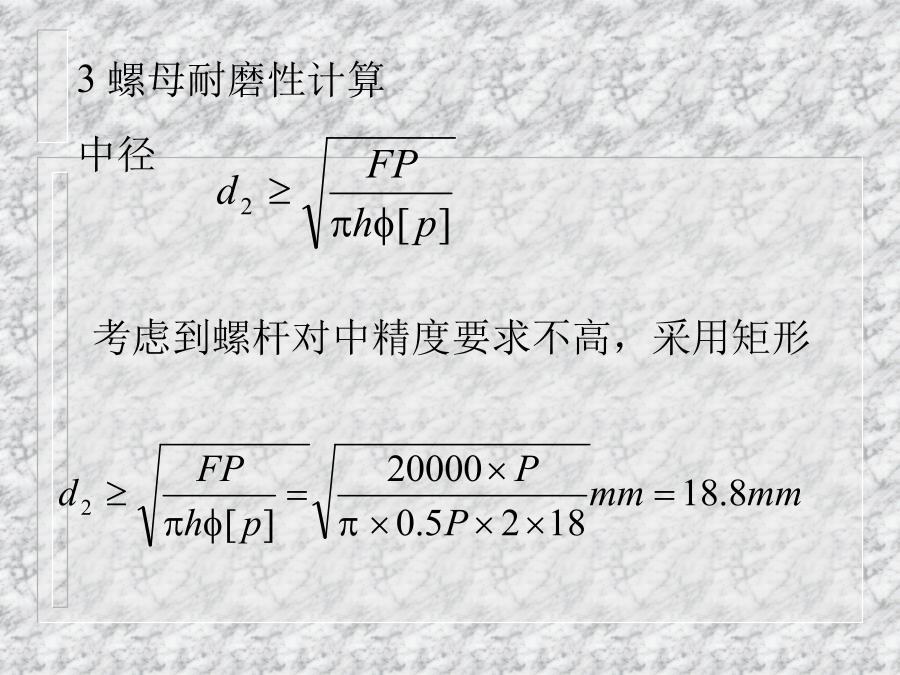

例设计螺旋起重器(千斤顶),已知其重量F=20KN,最大升矩hmax=150mm安全板3防止托杯脱落，安全板9防止螺杆由螺母中全部脱出。3螺母耐磨性计算中径取螺距Pd2/4=18.8/4mm=4.7mm.为了加工方便,矩形螺纹螺距应取整数,取=5mm,小径d1=19mm,大径d=24mm,中径d2=21.5mm。螺纹牙高度h=0.5P=0.5*5=2.5mm。螺母高度H=d2=2*18.8=37.6mm,取H=40mm螺母的螺纹圈数Z=H/P=40/5=8圈,合理式中:5校核螺杆自锁能力6校核螺母的螺纹强度7受压螺杆稳定性计算计算临界载荷Fc8设计计算螺母其它尺寸可先按经验初步确定凸缘尺寸,然后校核凸缘端面挤压强度L=418mmm,取L=500mm解得:dk=18mm
