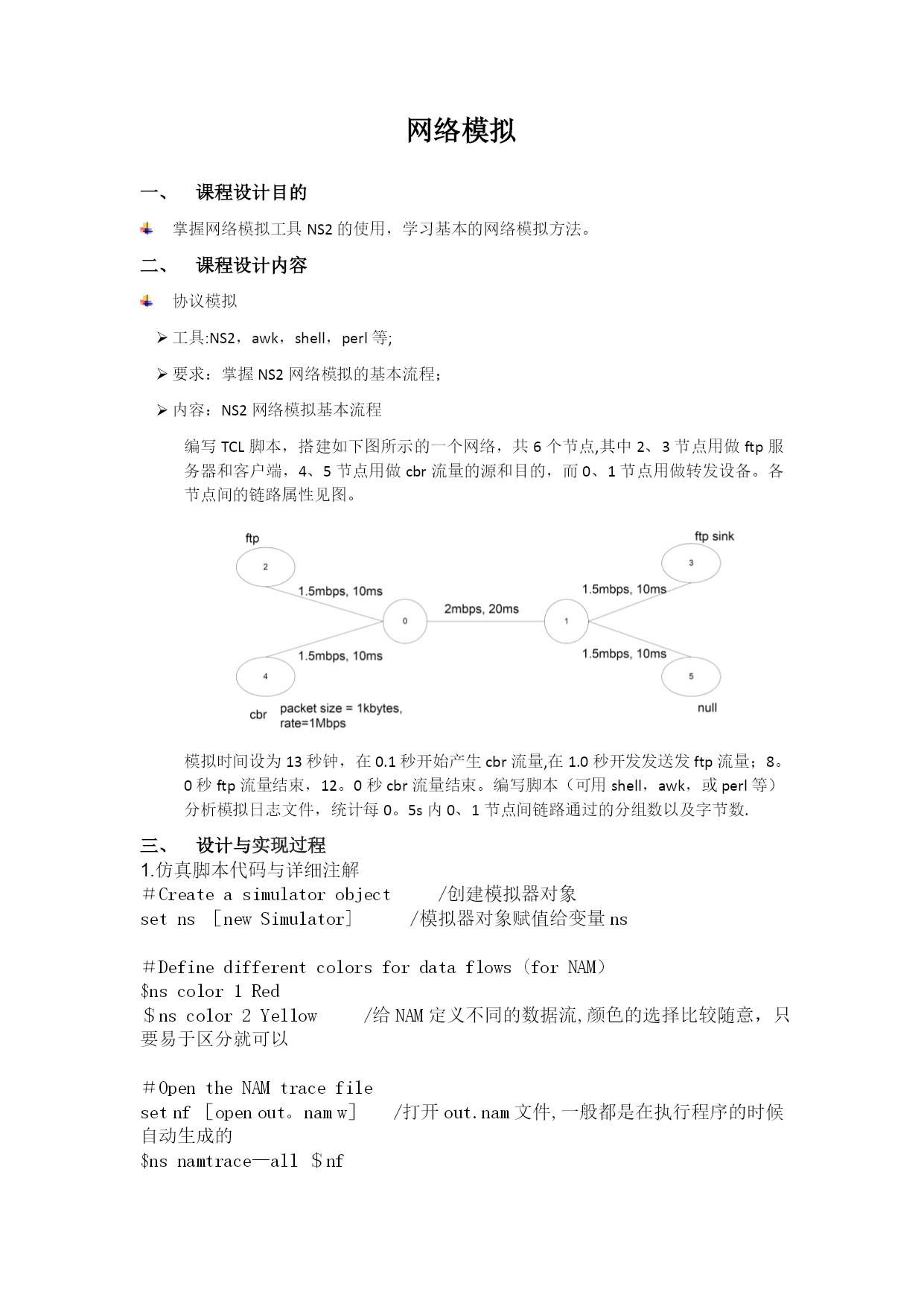

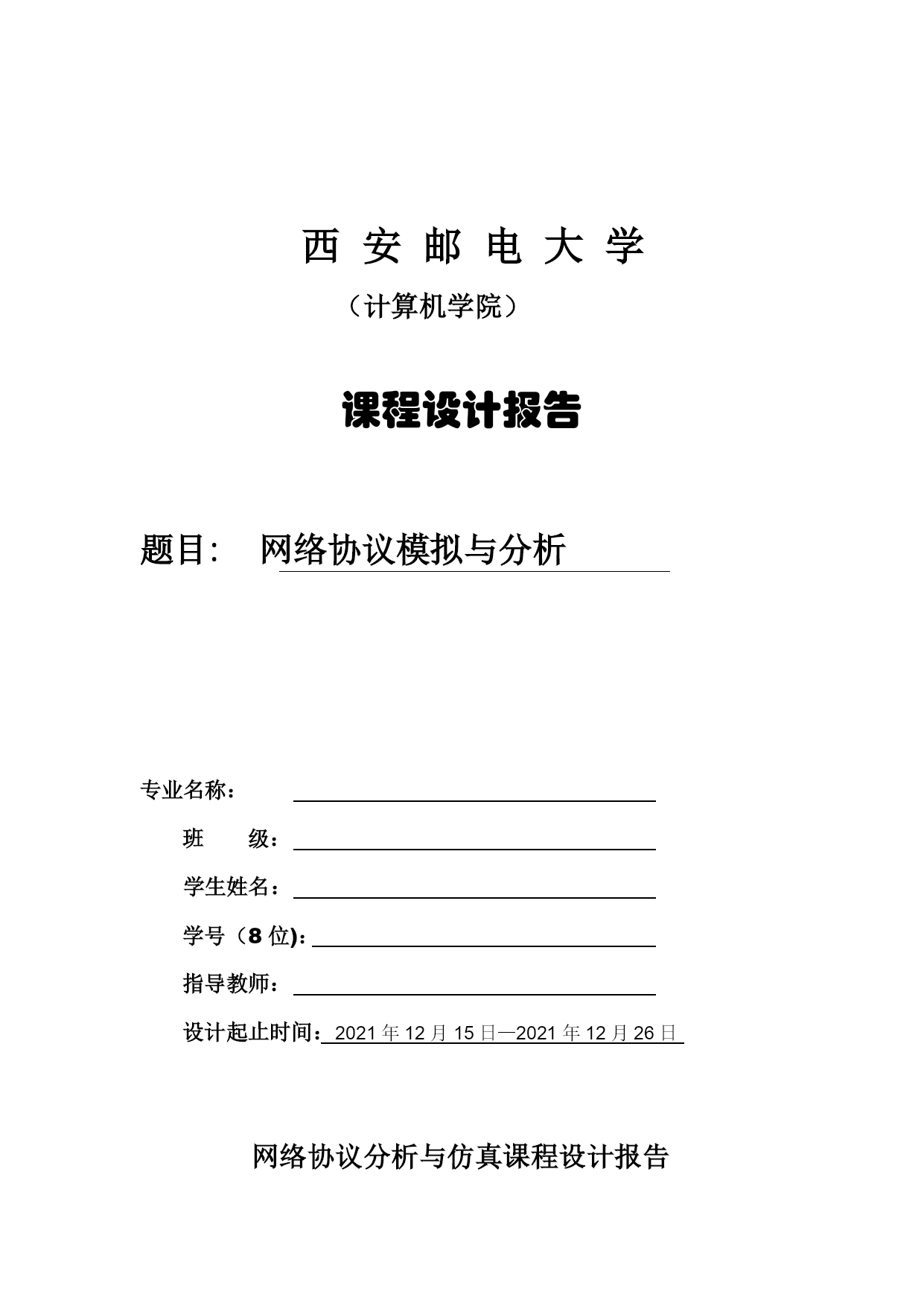

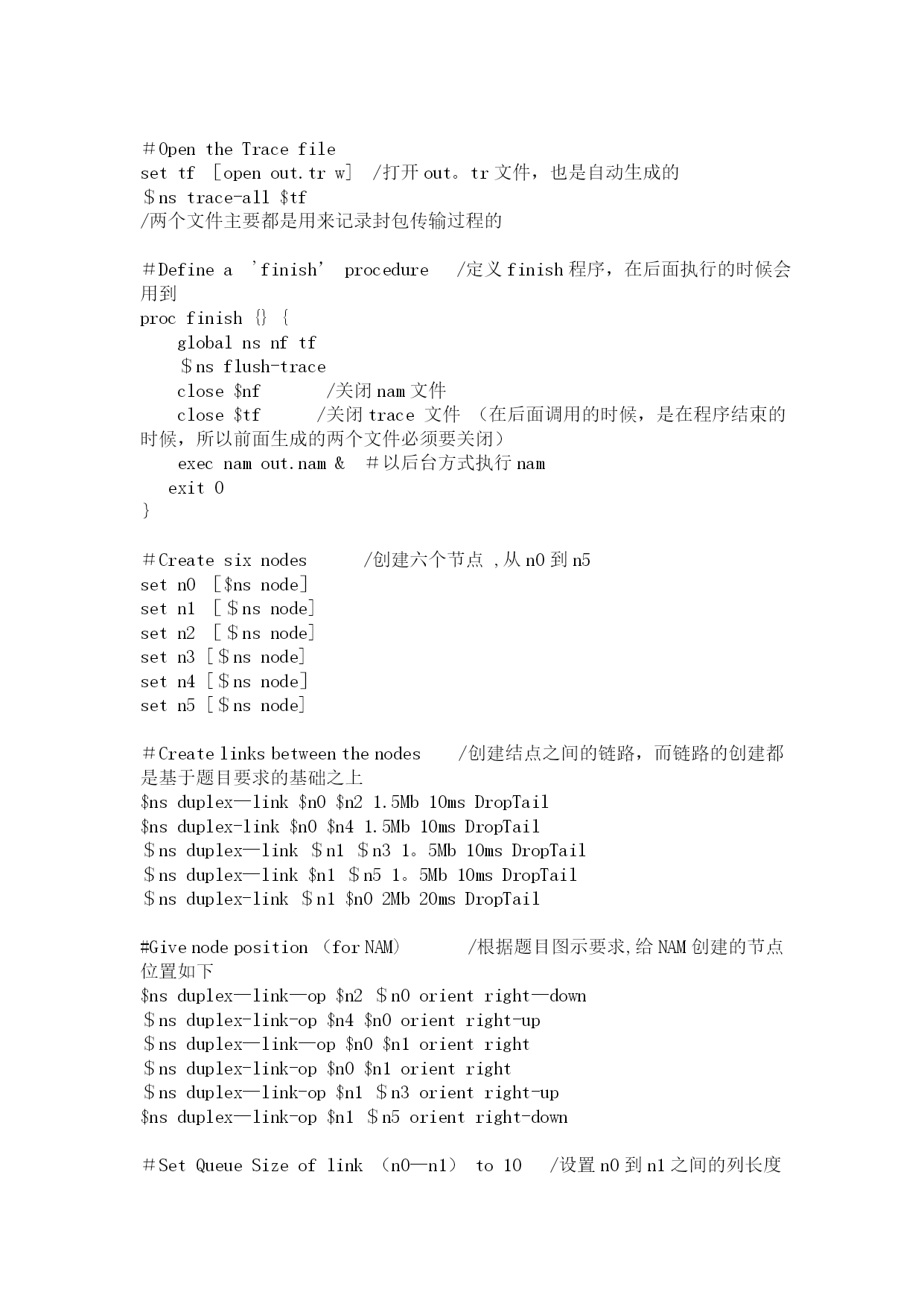

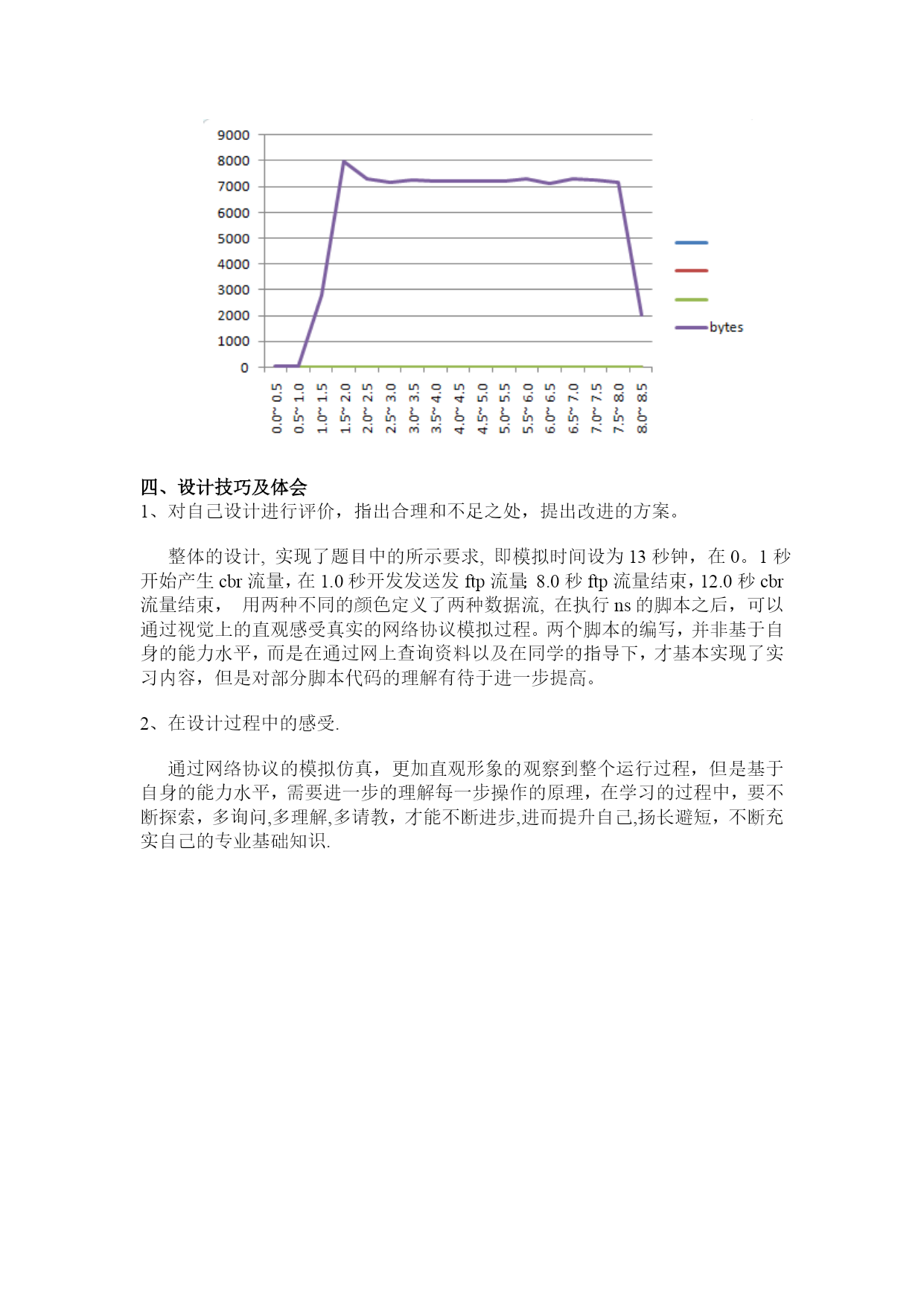

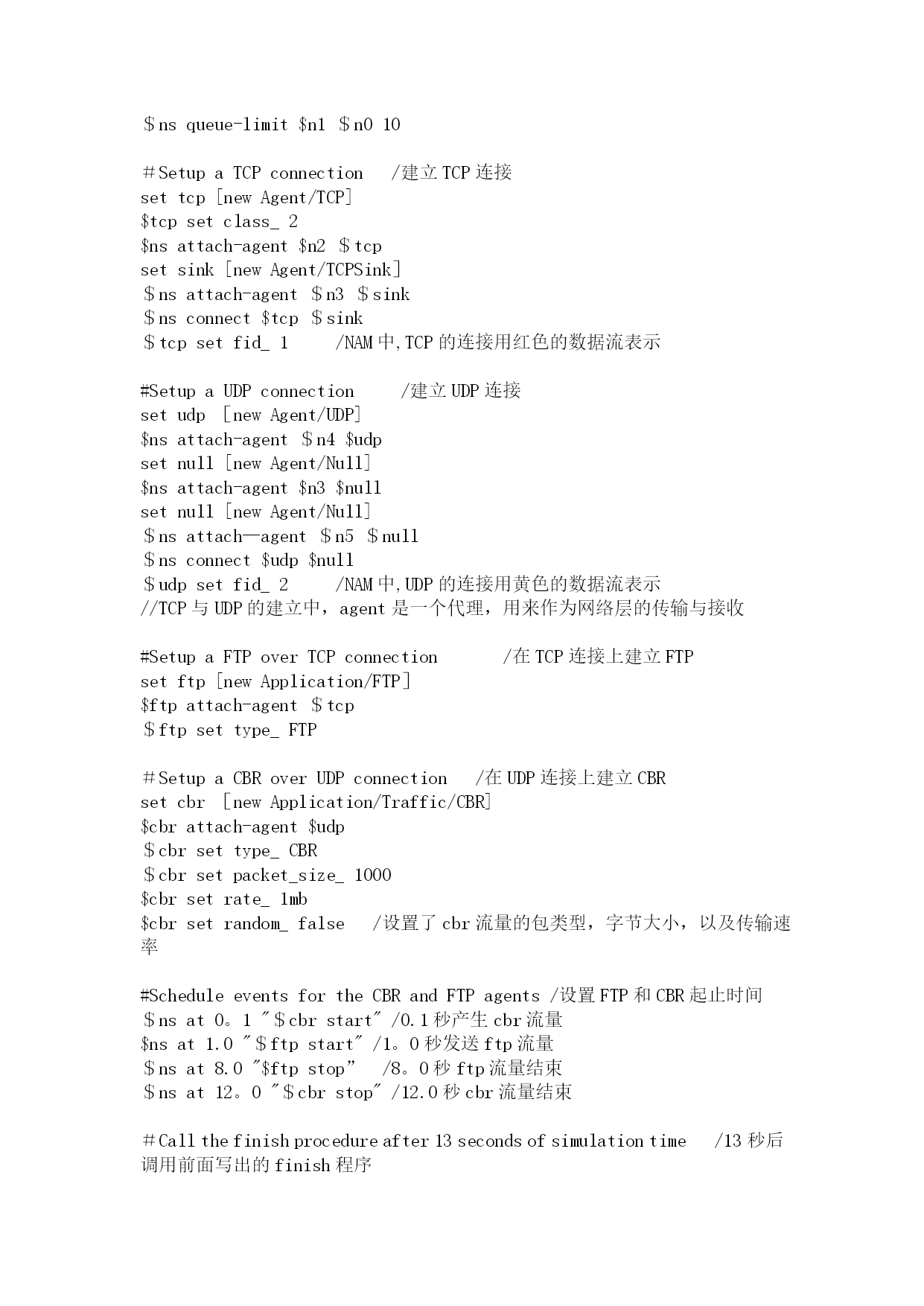

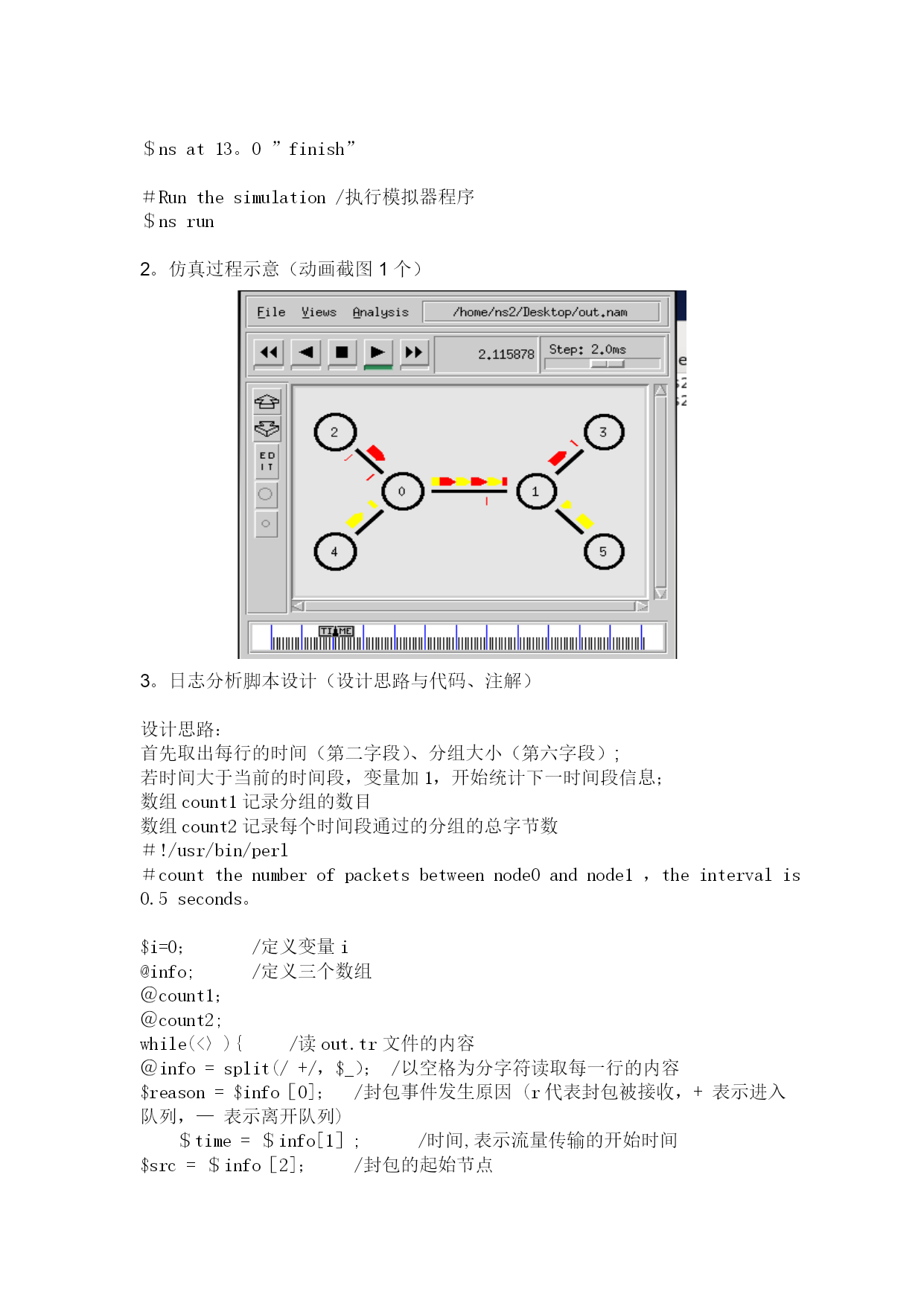

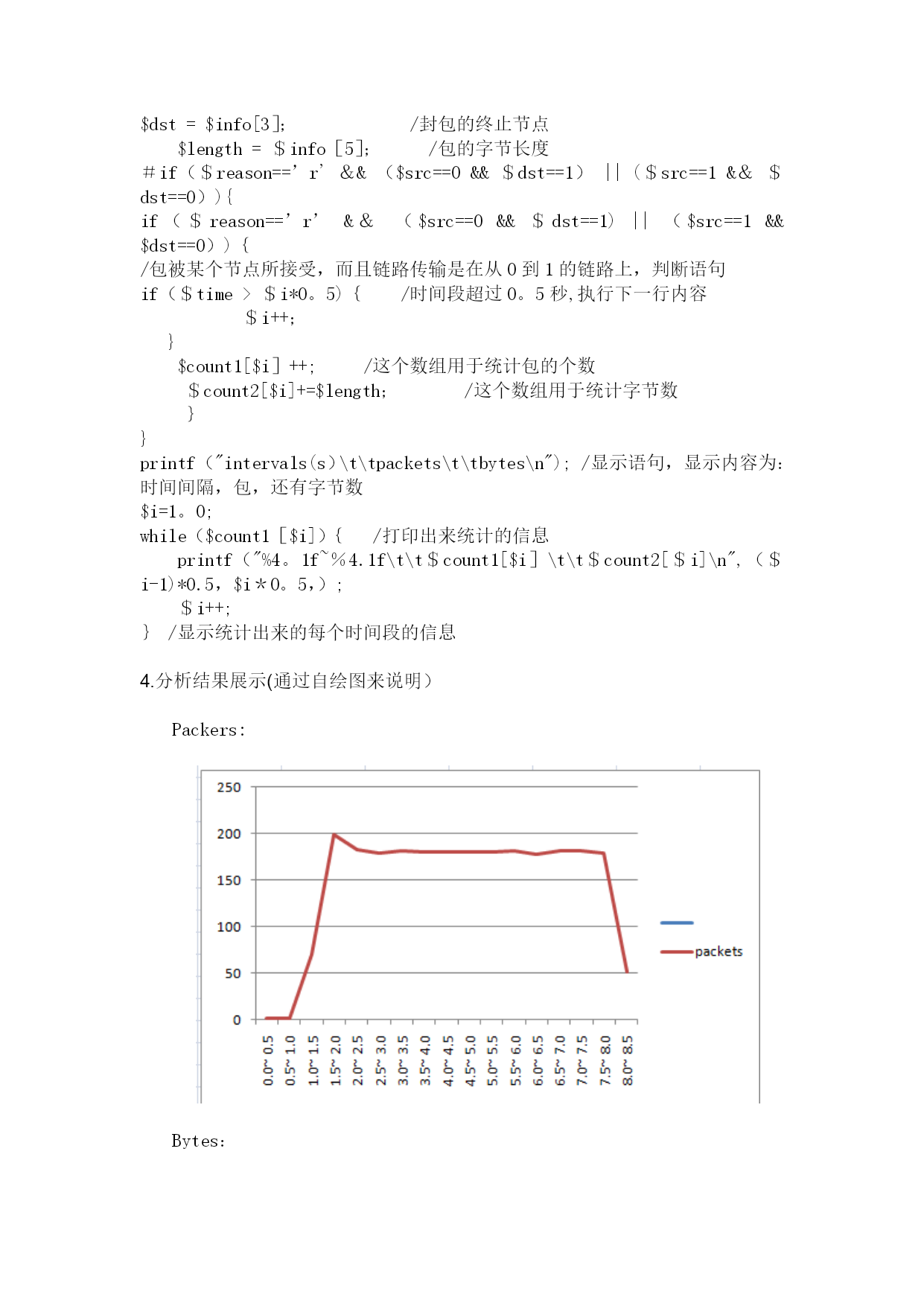

网络协议模拟分析(可以直接使用，可编辑优秀版资料，欢迎下载）西安邮电大学（计算机学院）课程设计报告题目:网络协议模拟与分析专业名称：班级：学生姓名：学号（8位)：指导教师：设计起止时间：2021年12月15日—2021年12月26日网络协议分析与仿真课程设计报告网络模拟一、课程设计目的掌握网络模拟工具NS2的使用，学习基本的网络模拟方法。二、课程设计内容协议模拟工具:NS2，awk，shell，perl等;要求：掌握NS2网络模拟的基本流程；内容：NS2网络模拟基本流程编写TCL脚本，搭建如下图所示的一个网络，共6个节点,其中2、3节点用做ftp服务器和客户端，4、5节点用做cbr流量的源和目的，而0、1节点用做转发设备。各节点间的链路属性见图。模拟时间设为13秒钟，在0.1秒开始产生cbr流量,在1.0秒开发发送发ftp流量；8。0秒ftp流量结束，12。0秒cbr流量结束。编写脚本（可用shell，awk，或perl等）分析模拟日志文件，统计每0。5s内0、1节点间链路通过的分组数以及字节数.三、设计与实现过程1.仿真脚本代码与详细注解＃Createasimulatorobject/创建模拟器对象setns［newSimulator]/模拟器对象赋值给变量ns＃Definedifferentcolorsfordataflows(forNAM）$nscolor1Red＄nscolor2Yellow/给NAM定义不同的数据流,颜色的选择比较随意，只要易于区分就可以＃OpentheNAMtracefilesetnf［openout。namw］/打开out.nam文件,一般都是在执行程序的时候自动生成的$nsnamtrace—all＄nf＃OpentheTracefilesettf［openout.trw]/打开out。tr文件，也是自动生成的＄nstrace-all$tf/两个文件主要都是用来记录封包传输过程的＃Definea'finish’procedure/定义finish程序，在后面执行的时候会用到procfinish{}{globalnsnftf＄nsflush-traceclose$nf/关闭nam文件close$tf/关闭trace文件（在后面调用的时候，是在程序结束的时候，所以前面生成的两个文件必须要关闭）execnamout.nam&＃以后台方式执行namexit0｝＃Createsixnodes/创建六个节点,从n0到n5setn0［$nsnode］setn1［＄nsnode]setn2［＄nsnode]setn3[＄nsnode]setn4[＄nsnode］setn5[＄nsnode]＃Createlinksbetweenthenodes/创建结点之间的链路，而链路的创建都是基于题目要求的基础之上$nsduplex—link$n0$n21.5Mb10msDropTail$nsduplex-link$n0$n41.5Mb10msDropTail＄nsduplex—link＄n1＄n31。5Mb10msDropTail＄nsduplex—link$n1＄n51。5Mb10msDropTail＄nsduplex-link＄n1$n02Mb20msDropTail#Givenodeposition（forNAM)/根据题目图示要求,给NAM创建的节点位置如下$nsduplex—link—op$n2＄n0orientright—down＄nsduplex-link-op$n4$n0orientright-up＄nsduplex—link—op$n0$n1orientright＄nsduplex-link-op$n0$n1orientright＄nsduplex—link-op$n1＄n3orientright-up$nsduplex—link-op$n1＄n5orientright-down＃SetQueueSizeoflink（n0—n1）to10/设置n0到n1之间的列长度＄nsqueue-limit$n1＄n010＃SetupaTCPconnection/建立TCP连接settcp[newAgent/TCP]$tcpsetclass_2$nsattach-agent$n2＄tcpsetsink[newAgent/TCPSink］＄nsattach-agent＄n3＄sink＄nsconnect$tcp＄sink＄tcpsetfid_1/NAM中,TCP的连接用红色的数据流表示#SetupaUDPconnectio
