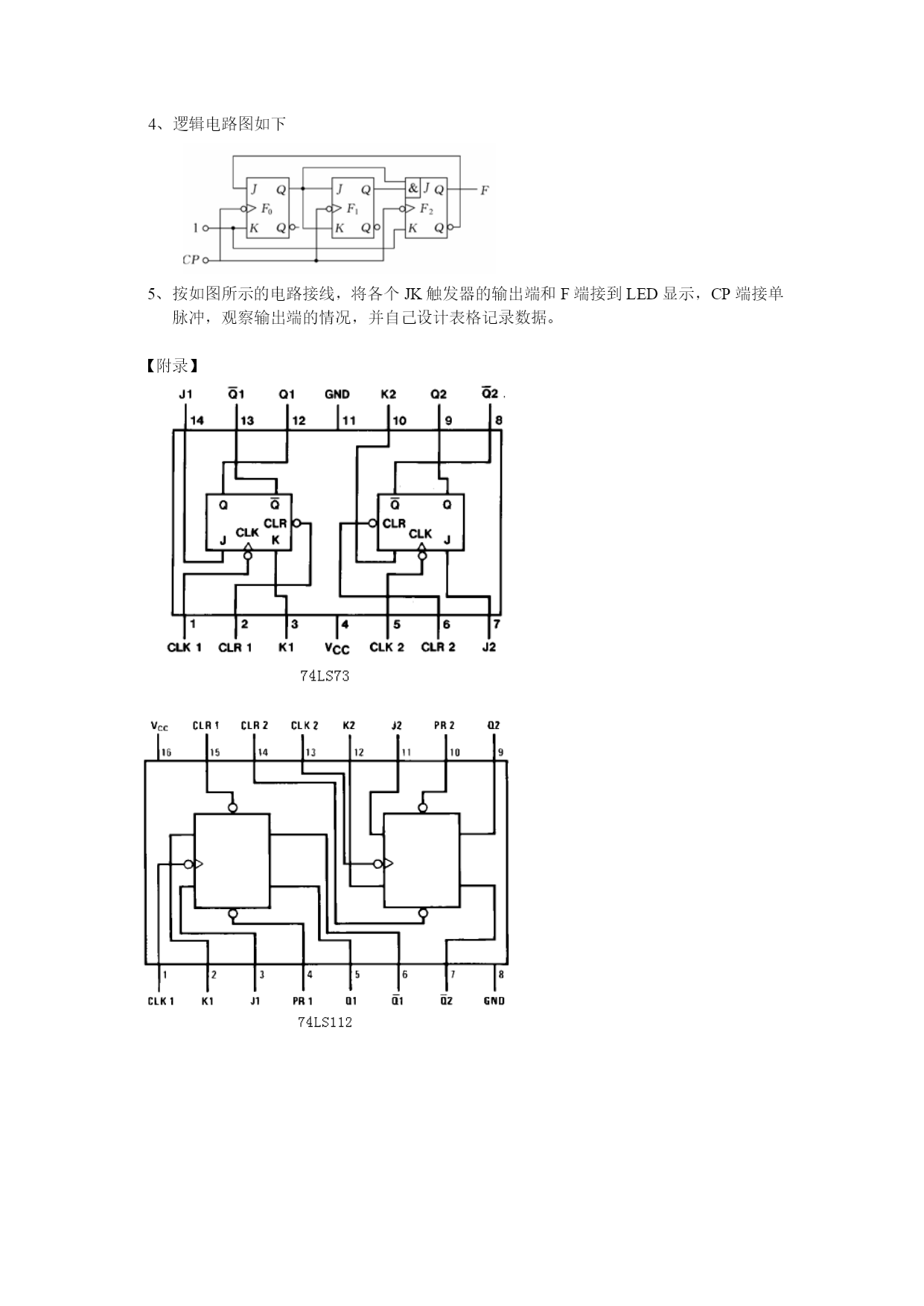

实验14时序逻辑电路【实验名称】同步五进制计数器的设计【目的与要求】掌握用触发器设计计数器的方法巩固时序逻辑电路的设计方法【实验仪器】TPE-D3数字电路实验箱万用表【实验内容】用JK触发器组成同步五进制计数器【实验预习】复习时序逻辑电路的设计方法复习集成计数器的使用方法【方法与步骤】用JK触发器组成同步五进制计数器1、画出状态图：2、由状态图得到状态表3、由状态表得到输出方程和驱动方程4、逻辑电路图如下5、按如图所示的电路接线，将各个JK触发器的输出端和F端接到LED显示，CP端接单脉冲，观察输出端的情况，并自己设计表格记录数据。【附录】
