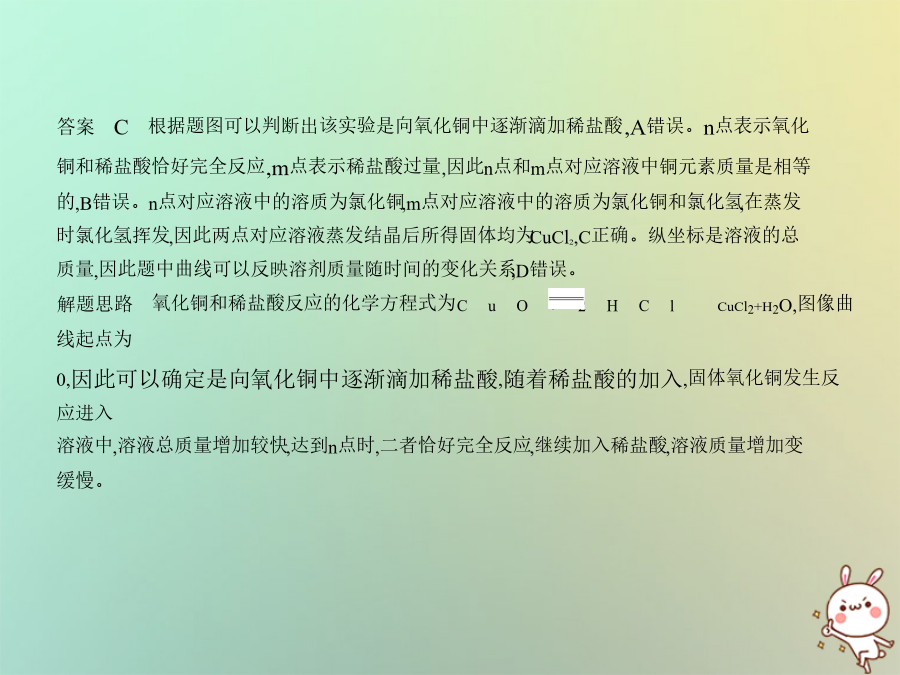

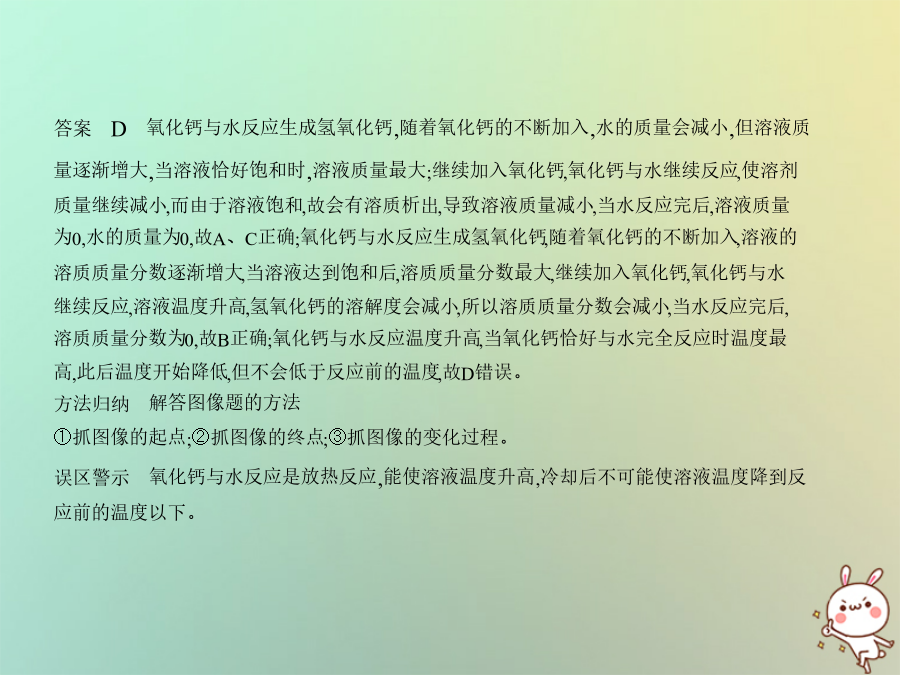

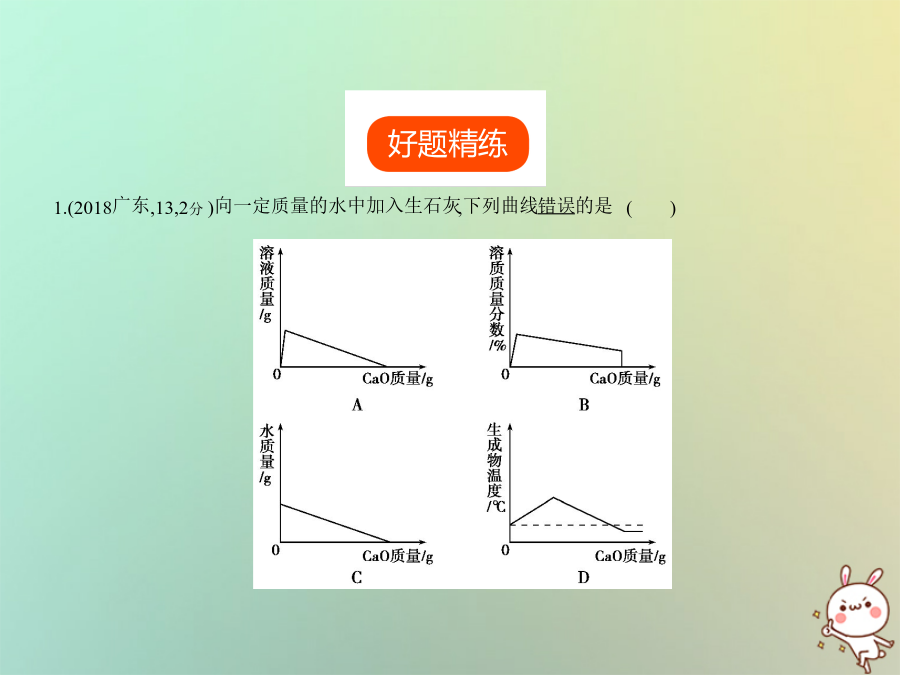

专题十九化学图表题1.(2018广东,13,2分)向一定质量的水中加入生石灰,下列曲线错误的是 () 答案D氧化钙与水反应生成氢氧化钙,随着氧化钙的不断加入,水的质量会减小,但溶液质量逐渐增大,当溶液恰好饱和时,溶液质量最大;继续加入氧化钙,氧化钙与水继续反应,使溶剂质量继续减小,而由于溶液饱和,故会有溶质析出,导致溶液质量减小,当水反应完后,溶液质量为0,水的质量为0,故A、C正确;氧化钙与水反应生成氢氧化钙,随着氧化钙的不断加入,溶液的溶质质量分数逐渐增大,当溶液达到饱和后,溶质质量分数最大,继续加入氧化钙,氧化钙与水继续反应,溶液温度升高,氢氧化钙的溶解度会减小,所以溶质质量分数会减小,当水反应完后,溶质质量分数为0,故B正确;氧化钙与水反应温度升高,当氧化钙恰好与水完全反应时温度最高,此后温度开始降低,但不会低于反应前的温度,故D错误。2.(2018陕西A,15,2分)氧化铜与稀盐酸发生反应时,容器中溶液总质量随时间的变化曲线如图所示。下列说法正确的是 () A.该实验是将氧化铜逐渐加入稀盐酸中B.n点和m点对应溶液中铜元素质量不相等C.n点和m点对应溶液蒸发结晶后得到的固体成分相同D.该曲线不能反映溶液中溶剂质量随时间的变化关系答案C根据题图可以判断出该实验是向氧化铜中逐渐滴加稀盐酸,A错误。n点表示氧化铜和稀盐酸恰好完全反应,m点表示稀盐酸过量,因此n点和m点对应溶液中铜元素质量是相等的,B错误。n点对应溶液中的溶质为氯化铜,m点对应溶液中的溶质为氯化铜和氯化氢,在蒸发时氯化氢挥发,因此两点对应溶液蒸发结晶后所得固体均为CuCl2,C正确。纵坐标是溶液的总质量,因此题中曲线可以反映溶剂质量随时间的变化关系,D错误。解题思路氧化铜和稀盐酸反应的化学方程式为CuO+2HCl CuCl2+H2O,图像曲线起点为0,因此可以确定是向氧化铜中逐渐滴加稀盐酸,随着稀盐酸的加入,固体氧化铜发生反应进入溶液中,溶液总质量增加较快,达到n点时,二者恰好完全反应,继续加入稀盐酸,溶液质量增加变缓慢。3.(2017广东,13,2分)下图是某牌子泡打粉的说明,下列说法错误的是 ()【品名】××泡打粉【净含量】50g【保质期】18个月【保存】请置于阴凉干燥处【配料】碳酸氢钠、碳酸钙、柠檬酸等【使用方法】直接与面粉混合【产品用途】油炸小食品、蛋糕制作等A.碳酸氢钠俗称小苏打B.泡打粉可以随意放置C.加入泡打粉制作的蛋糕更松软D.面粉是有机物,碳酸盐是无机物4.(2017广东,14,2分)现有以下曲线,与之对应的叙述正确的是 ()  答案D催化剂能够加快反应速率,使反应完成的时间缩短,故A错误;B项,对于碳酸钙与足量同浓度稀盐酸的反应,固体物质的表面积越大,反应速率越快,故B错误;硝酸铵溶于水使溶液的温度降低,然后再逐渐恢复到室温,故C错误;质量减小的是反应物,质量增大的是生成物,故该反应为硝酸钾分解生成亚硝酸钾和氧气,配平可得方程式:2KNO3 2KNO2+O2↑,故D正确。5.(2017江西,10,2分)下列图像能正确反映对应变化关系的是 () 答案C木炭和氧化铜反应生成铜(固体)和二氧化碳(气体),固体的总质量减小,A图像错误;镁条燃烧生成氧化镁固体,反应前的镁条也是固体,图像走势正确但起点不能从原点开始,B图像错误;石灰石高温煅烧后生成氧化钙固体和二氧化碳气体,因此固体的总质量减小但最终不为零,C图像正确;铜和硝酸银溶液反应生成银和硝酸铜,固体的总质量增大,D图像错误。6.(2017福建,10,3分)常温下,往盛放适量M物质的烧杯中逐渐加入N物质并充分搅拌。下图横坐标x表示N物质的质量,纵坐标y表示烧杯中的某物理量(见下表)。下列实验与图像对应关系合理的是 () 答案D氧化钙溶于水放出大量的热,温度应升高,A不合理;氢氧化钠溶于水溶液呈碱性,且加入氢氧化钠越多,溶液的pH越大,因此pH应从7开始增大,B不合理;向饱和氯化钠溶液中加入氯化钠,氯化钠不会溶解,溶液的溶质质量分数不变,C不合理;向硫酸铜溶液中加入铁粉,铁与硫酸铜反应生成铜和硫酸亚铁,每56份质量的铁参加反应会生成64份质量的铜,故溶液质量减小,当硫酸铜完全反应时溶液质量不再变化,D合理。解题技巧首先明确横、纵坐标的含义,再分析在M物质中加入N物质后纵坐标代表的物理量的变化,重点看起始点、转折点、终点以及线的变化趋势。7.(2017河南,10,1分)下图表示向一定量CaCl2和盐酸混合溶液中滴加Na2CO3溶液的变化过程。x表示Na2CO3溶液的质量,则y可能表示 () A.气体的体积B.沉淀的质量C.NaCl的质量D.混合溶液的pH答案D向一定量的CaCl2和盐酸的混合溶液中滴加Na2CO3溶液,Na2CO3先与盐酸反应
