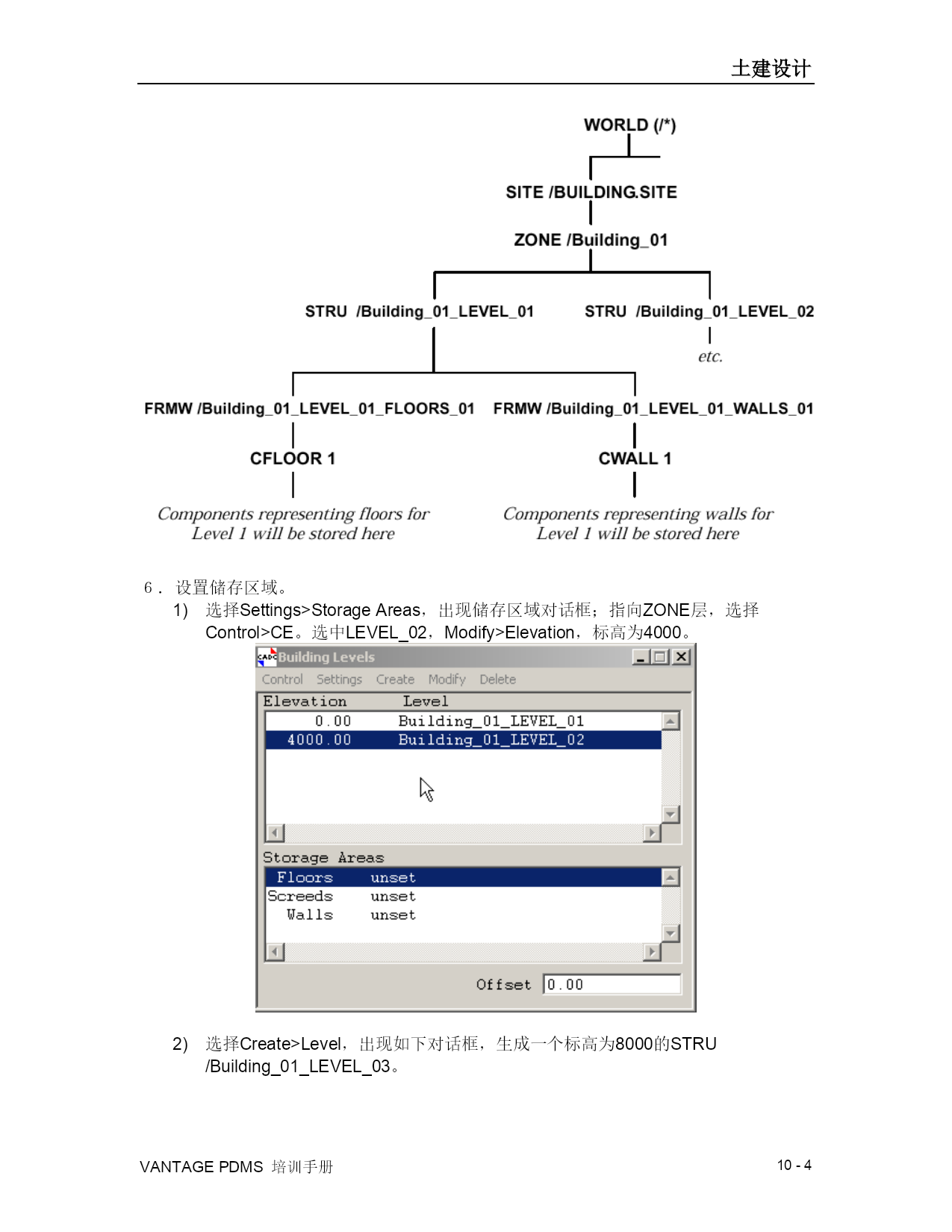

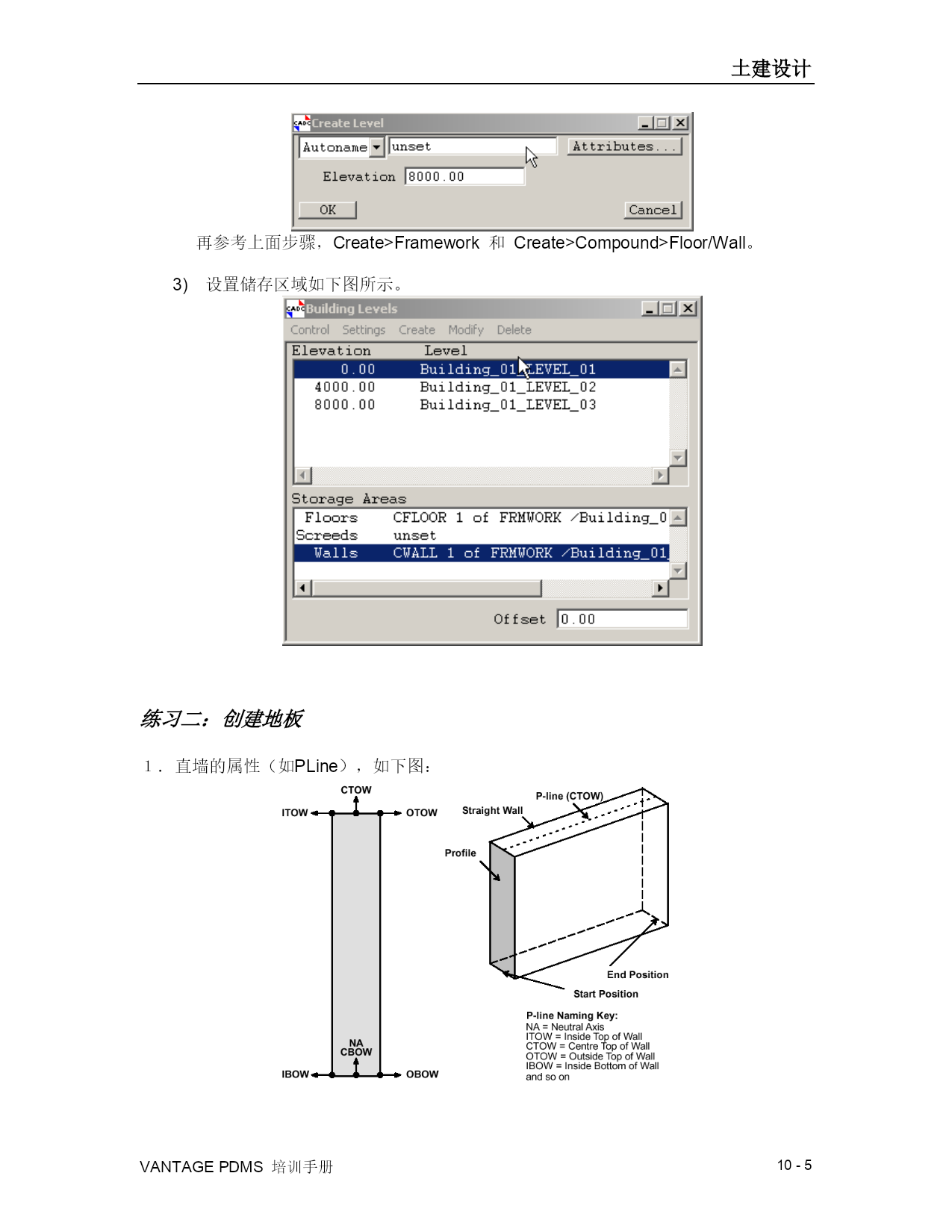

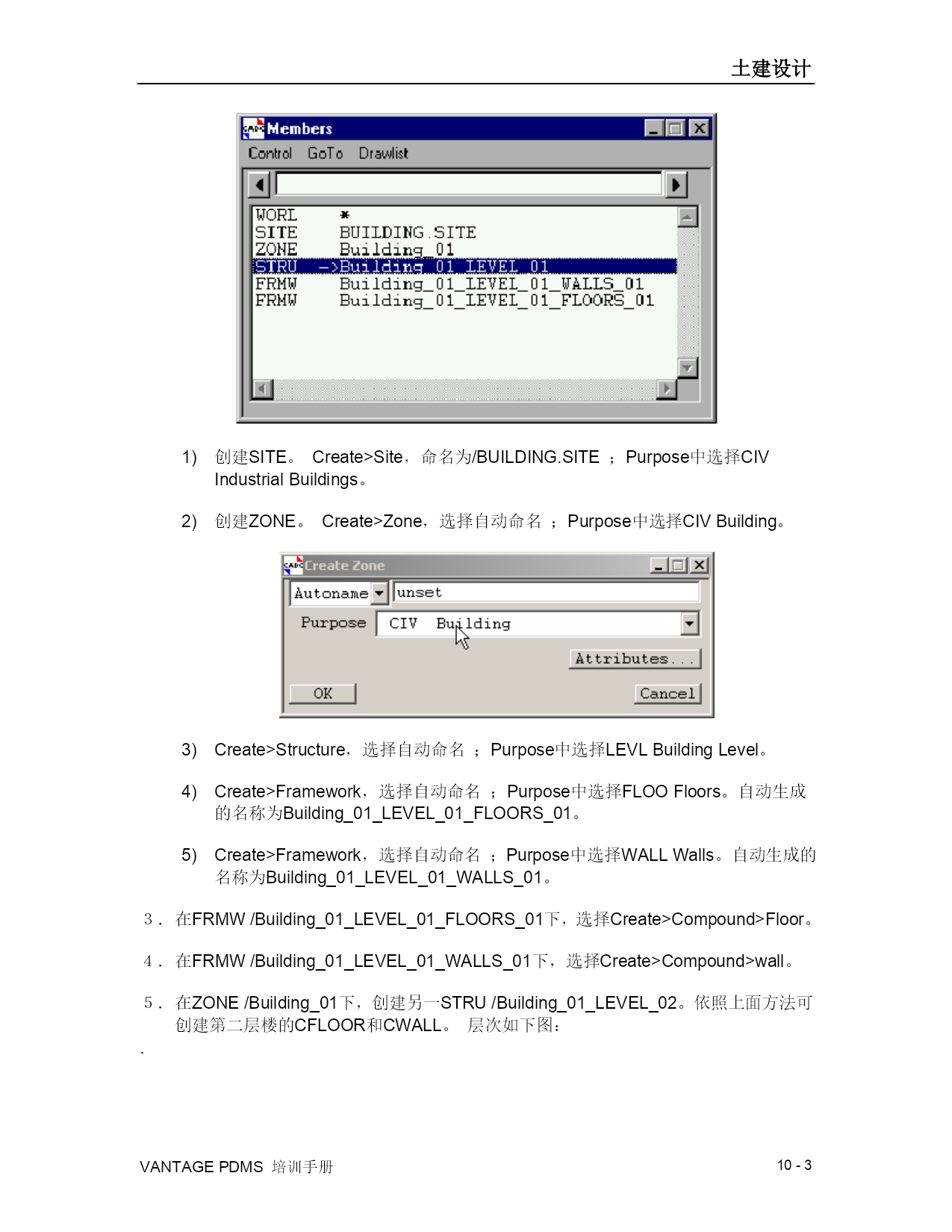

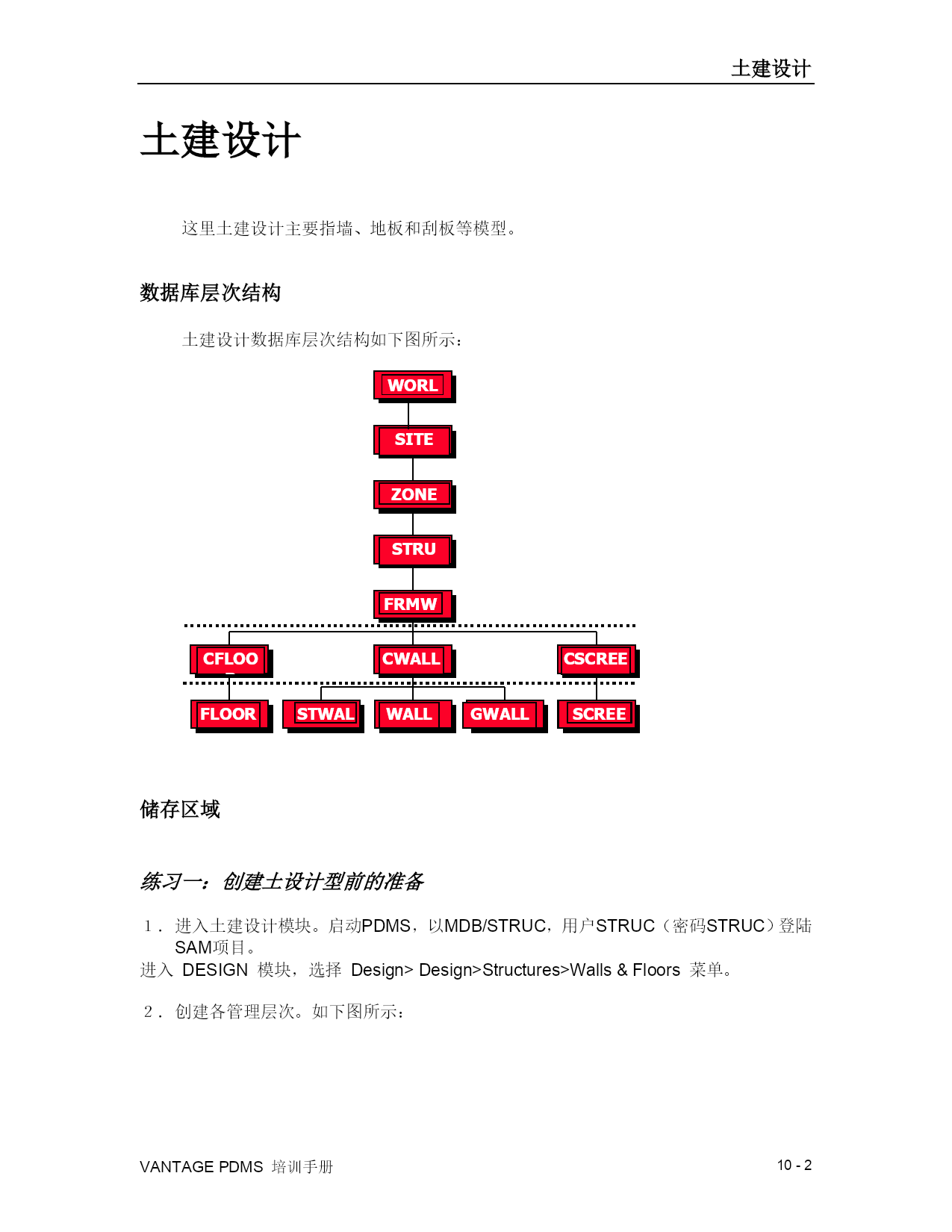

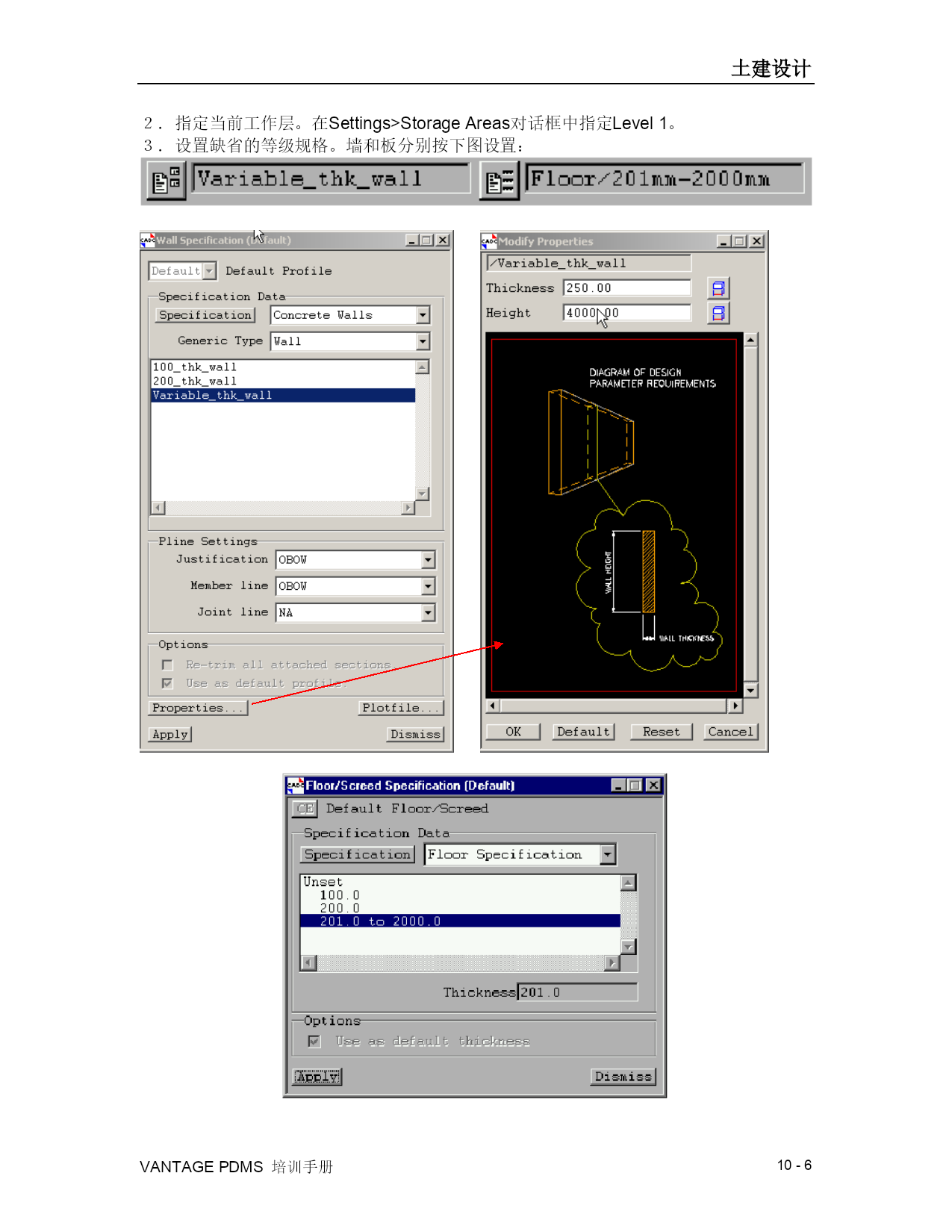

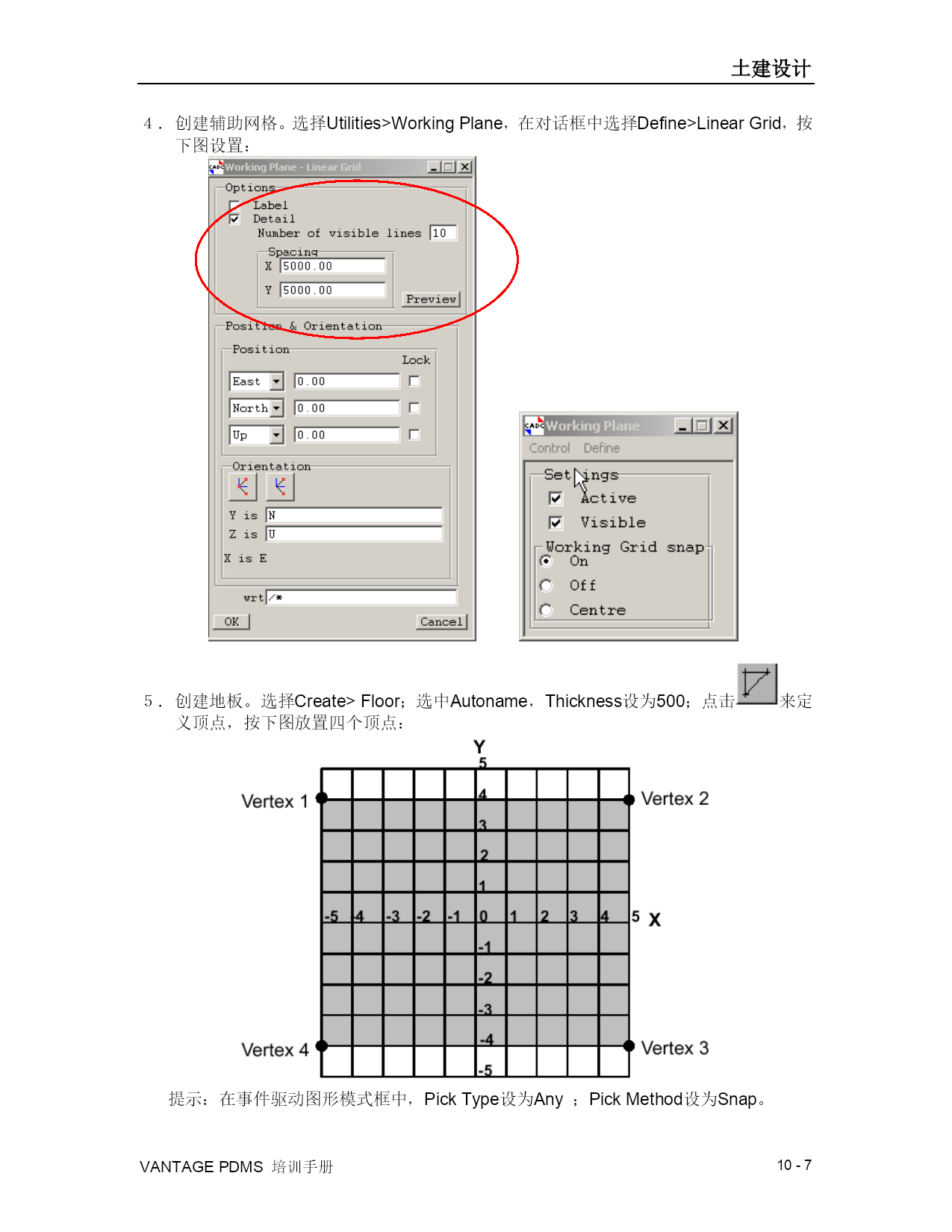

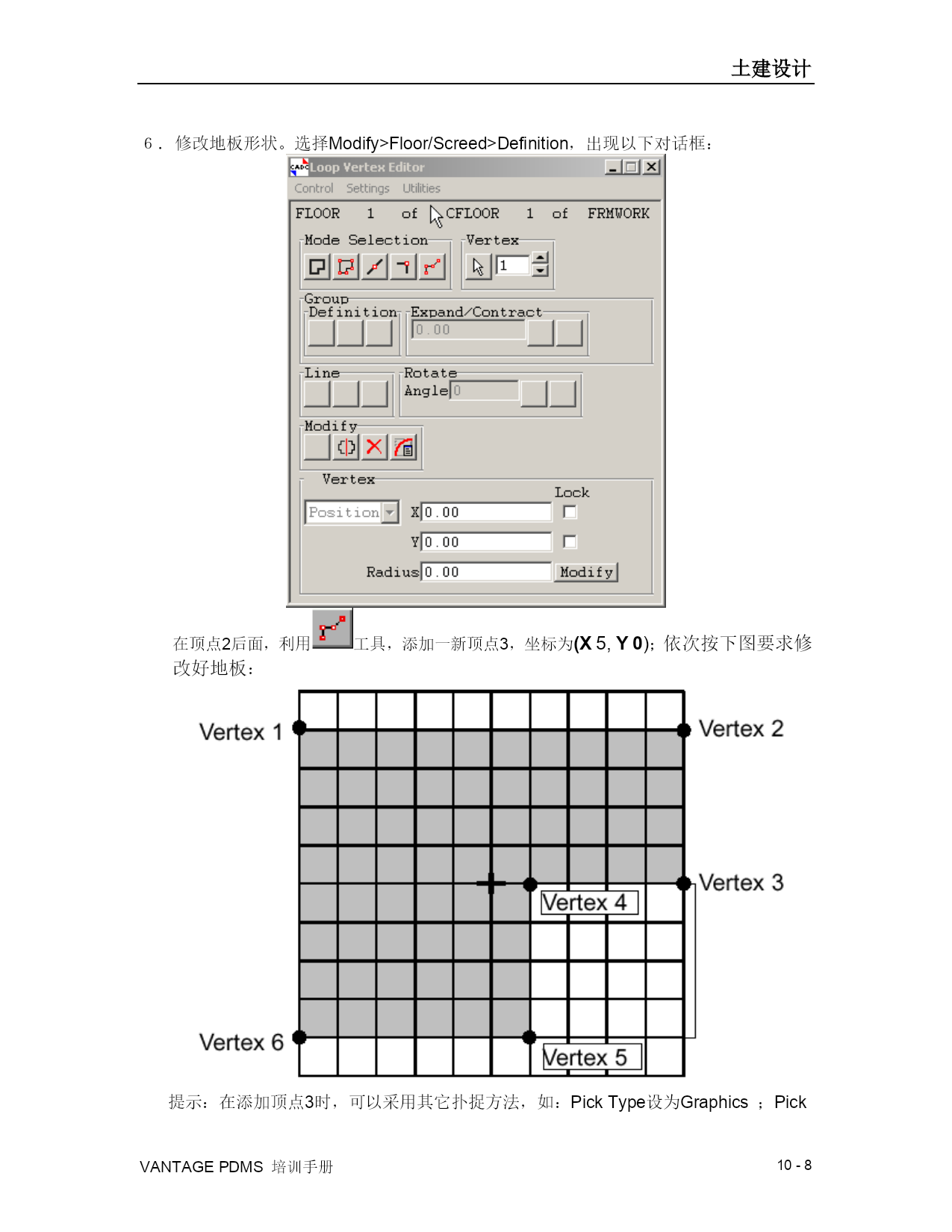

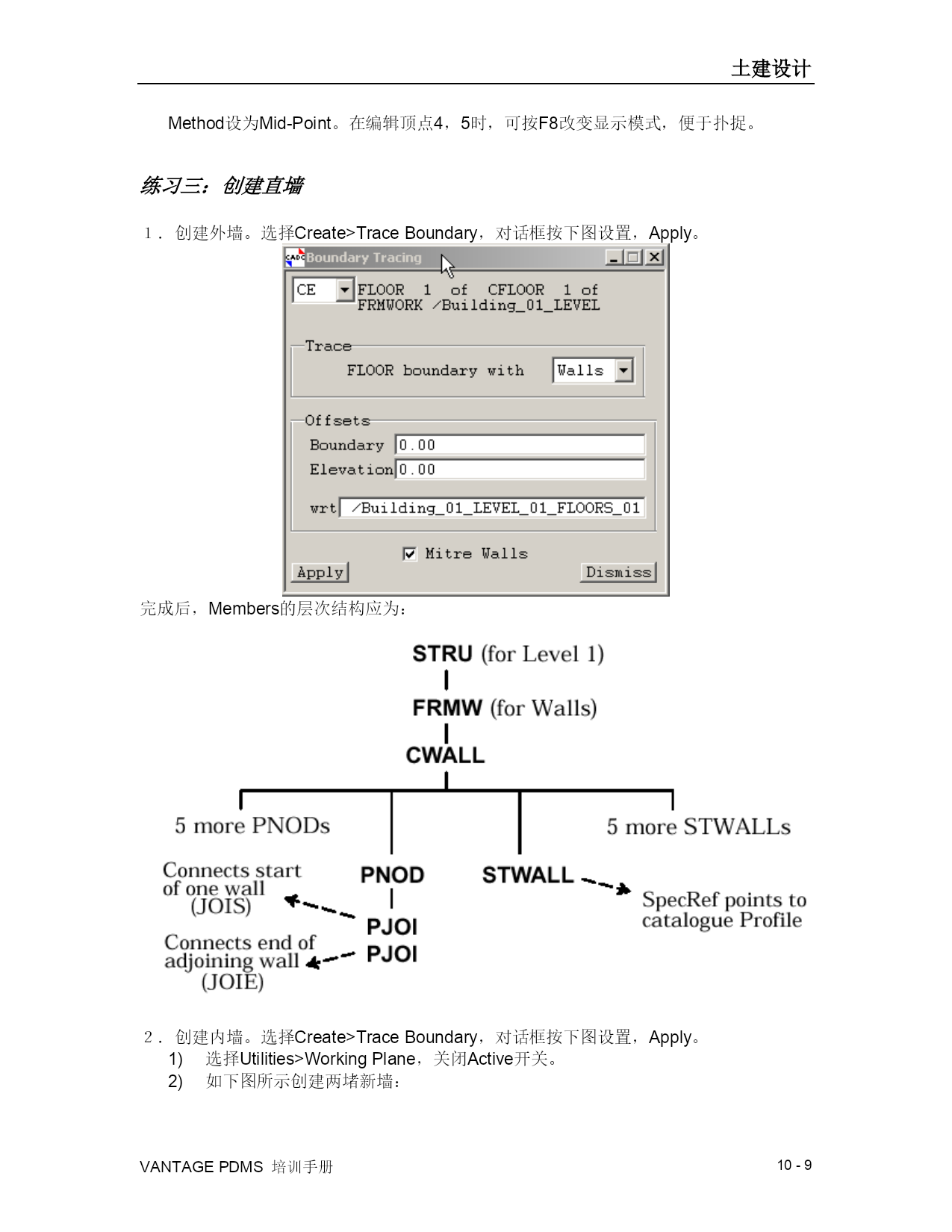

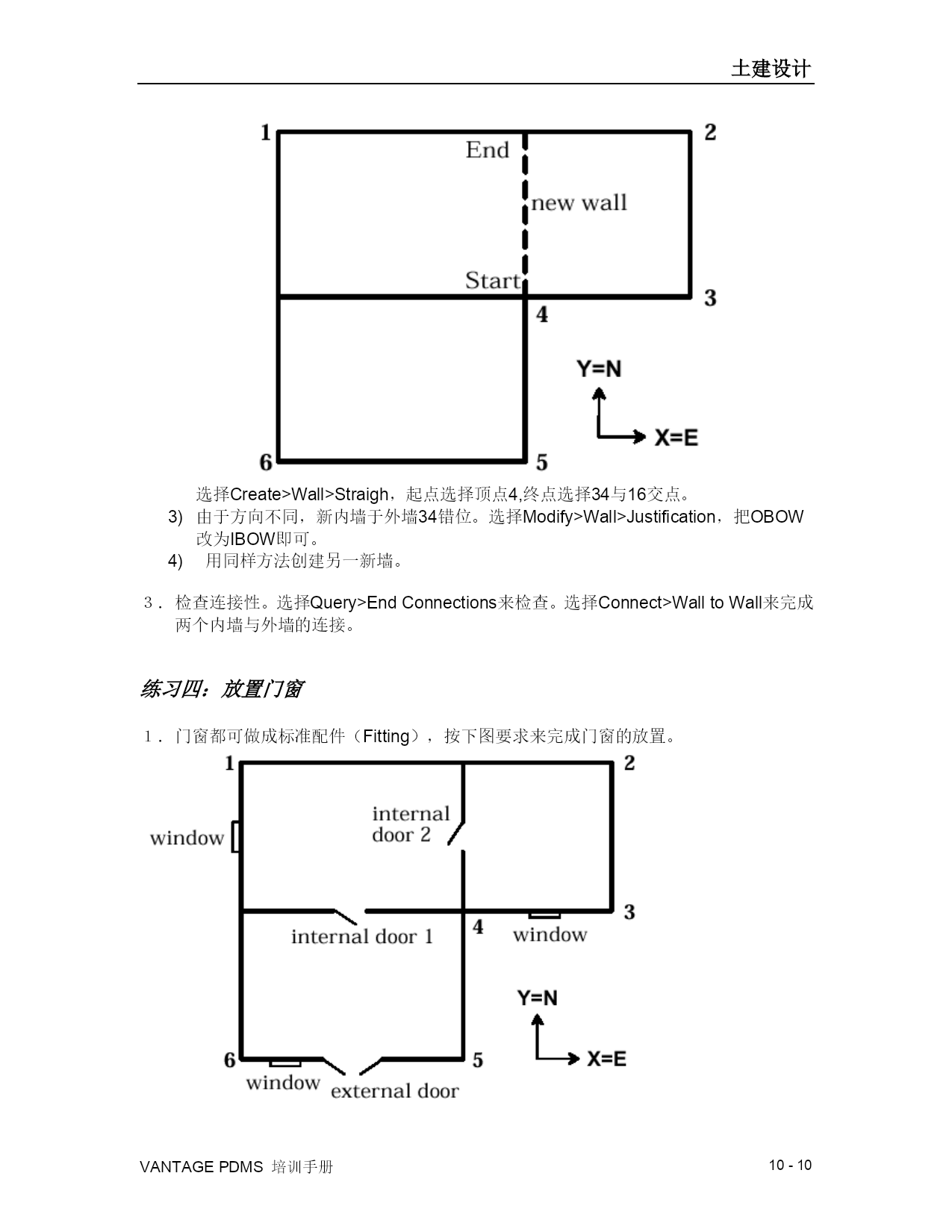

土建设计PAGE10-PAGE18VANTAGEPDMS培训手册VPDVANTAGEPlantDesignSystem工厂三维布置设计管理系统PDMS土建设计培训手册土建设计这里土建设计主要指墙、地板和刮板等模型。数据库层次结构土建设计数据库层次结构如下图所示：FLOORCFLOORSTWALLWALLGWALLCWALLSCREEDCSCREEFRMWSTRUZONESITEWORLD储存区域练习一：创建土设计型前的准备进入土建设计模块。启动PDMS，以MDB/STRUC，用户STRUC（密码STRUC）登陆SAM项目。进入DESIGN模块，选择Design>Design>Structures>Walls&Floors菜单。创建各管理层次。如下图所示：创建SITE。Create>Site，命名为/BUILDING.SITE；Purpose中选择CIVIndustrialBuildings。创建ZONE。Create>Zone，选择自动命名；Purpose中选择CIVBuilding。Create>Structure，选择自动命名；Purpose中选择LEVLBuildingLevel。Create>Framework，选择自动命名；Purpose中选择FLOOFloors。自动生成的名称为Building_01_LEVEL_01_FLOORS_01。Create>Framework，选择自动命名；Purpose中选择WALLWalls。自动生成的名称为Building_01_LEVEL_01_WALLS_01。在FRMW/Building_01_LEVEL_01_FLOORS_01下，选择Create>Compound>Floor。在FRMW/Building_01_LEVEL_01_WALLS_01下，选择Create>Compound>wall。在ZONE/Building_01下，创建另一STRU/Building_01_LEVEL_02。依照上面方法可创建第二层楼的CFLOOR和CWALL。层次如下图：.设置储存区域。选择Settings>StorageAreas，出现储存区域对话框；指向ZONE层，选择Control>CE。选中LEVEL_02，Modify>Elevation，标高为4000。选择Create>Level，出现如下对话框，生成一个标高为8000的STRU/Building_01_LEVEL_03。再参考上面步骤，Create>Framework和Create>Compound>Floor/Wall。设置储存区域如下图所示。练习二：创建地板直墙的属性（如PLine），如下图：指定当前工作层。在Settings>StorageAreas对话框中指定Level1。设置缺省的等级规格。墙和板分别按下图设置：创建辅助网格。选择Utilities>WorkingPlane，在对话框中选择Define>LinearGrid，按下图设置：创建地板。选择Create>Floor；选中Autoname，Thickness设为500；点击来定义顶点，按下图放置四个顶点：提示：在事件驱动图形模式框中，PickType设为Any；PickMethod设为Snap。修改地板形状。选择Modify>Floor/Screed>Definition，出现以下对话框：在顶点2后面，利用工具，添加一新顶点3，坐标为(X5,Y0)；依次按下图要求修改好地板：提示：在添加顶点3时，可以采用其它扑捉方法，如：PickType设为Graphics；PickMethod设为Mid-Point。在编辑顶点4，5时，可按F8改变显示模式，便于扑捉。练习三：创建直墙创建外墙。选择Create>TraceBoundary，对话框按下图设置，Apply。完成后，Members的层次结构应为：创建内墙。选择Create>TraceBoundary，对话框按下图设置，Apply。选择Utilities>WorkingPlane，关闭Active开关。如下图所示创建两堵新墙：选择Create>Wall>Straigh，起点选择顶点4,终点选择34与16交点。由于方向不同，新内墙于外墙34错位。选择Modify>Wall>Justification，把OBOW改为IBOW即可。用同样方法创建另一新墙。检查连接性。选择Query>EndConnections来检查。选择Connect>WalltoWall来完
