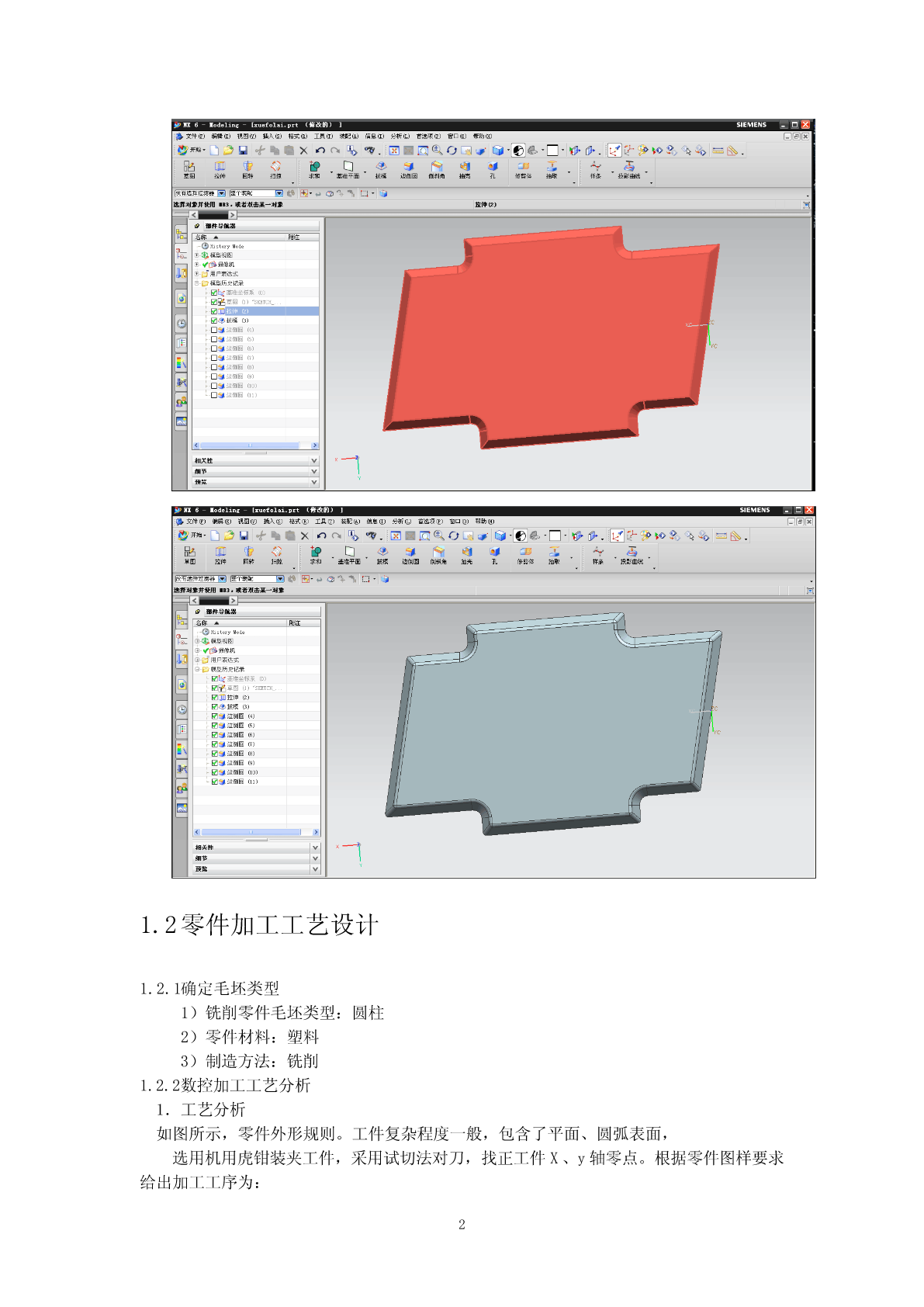

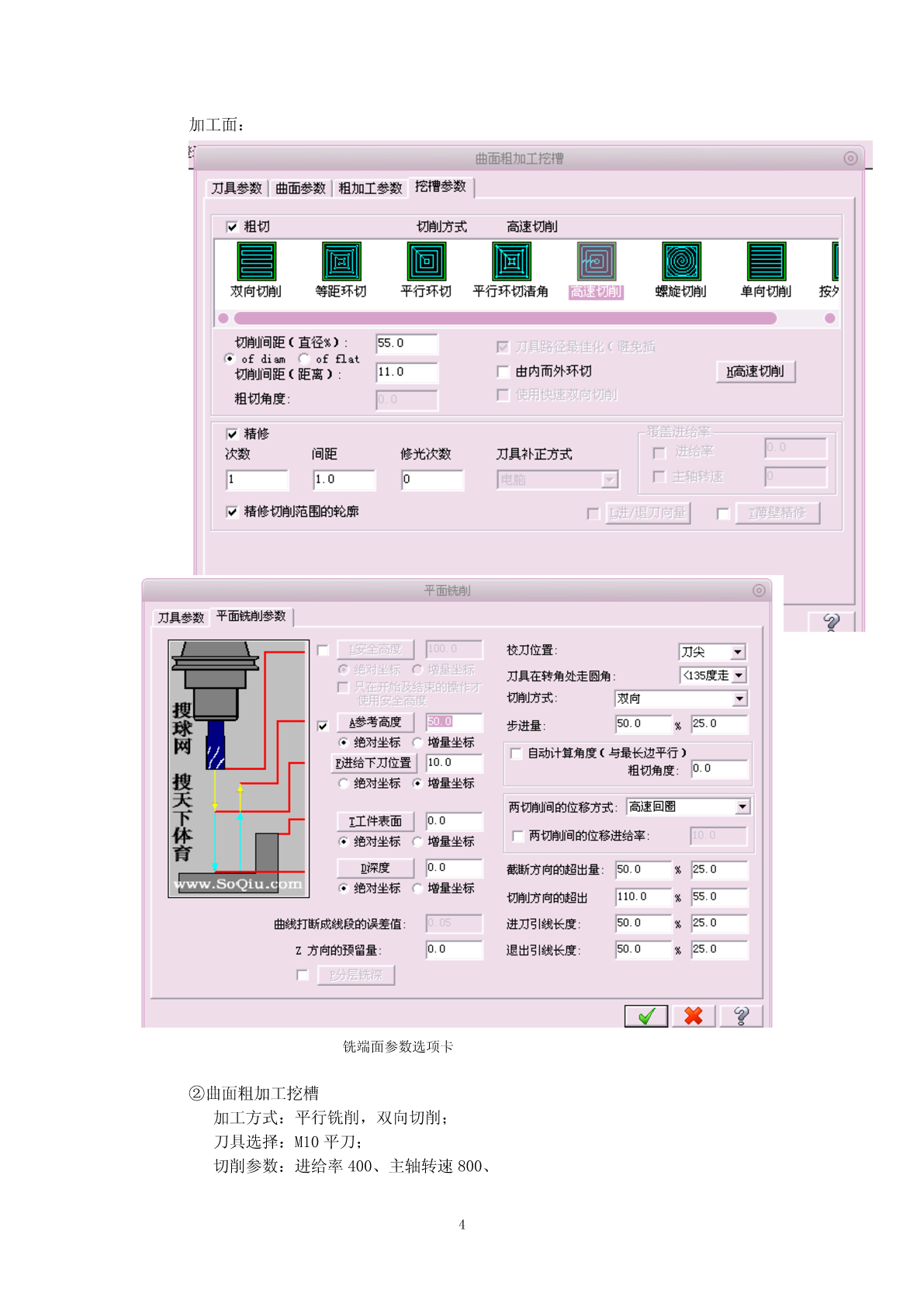

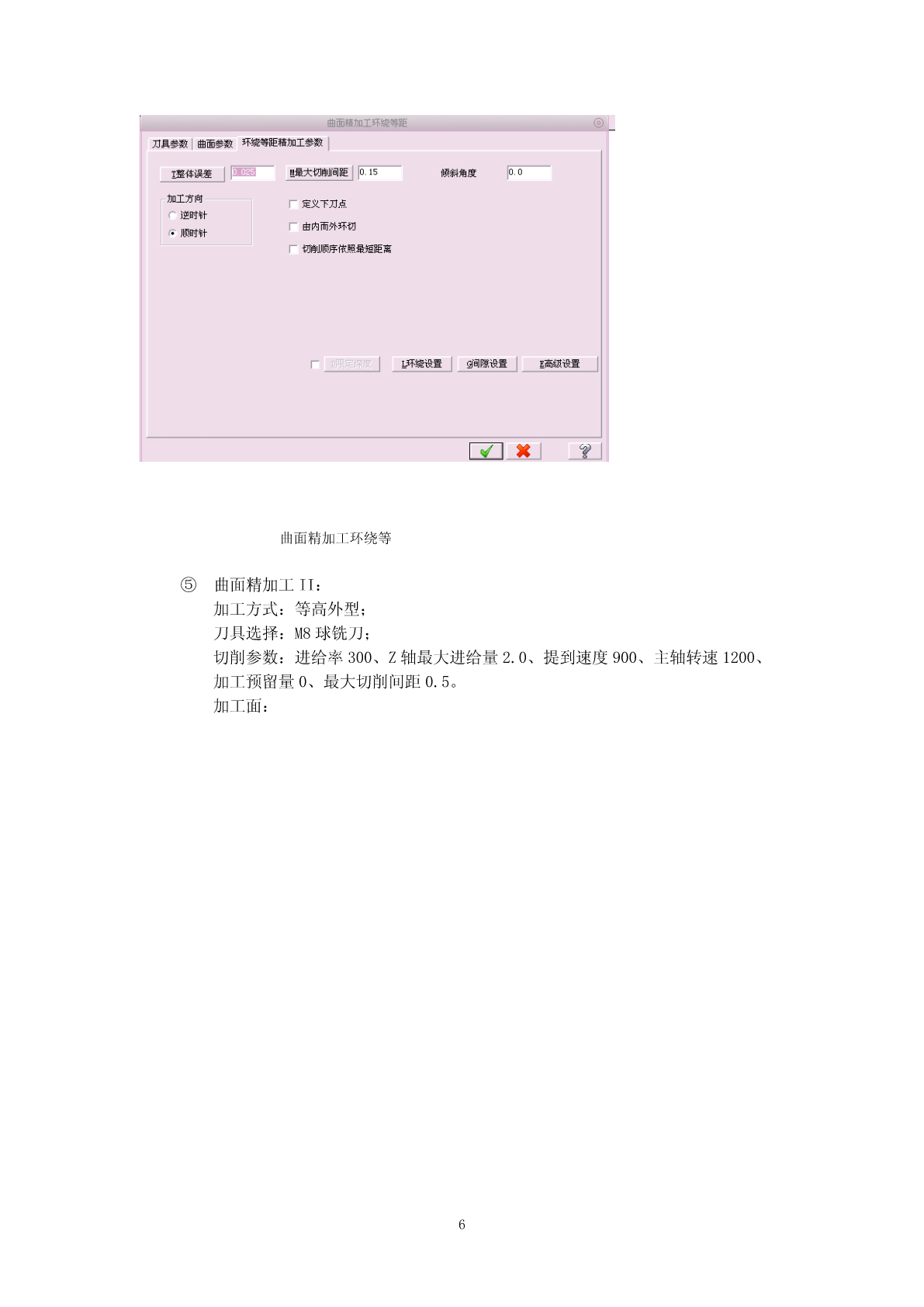

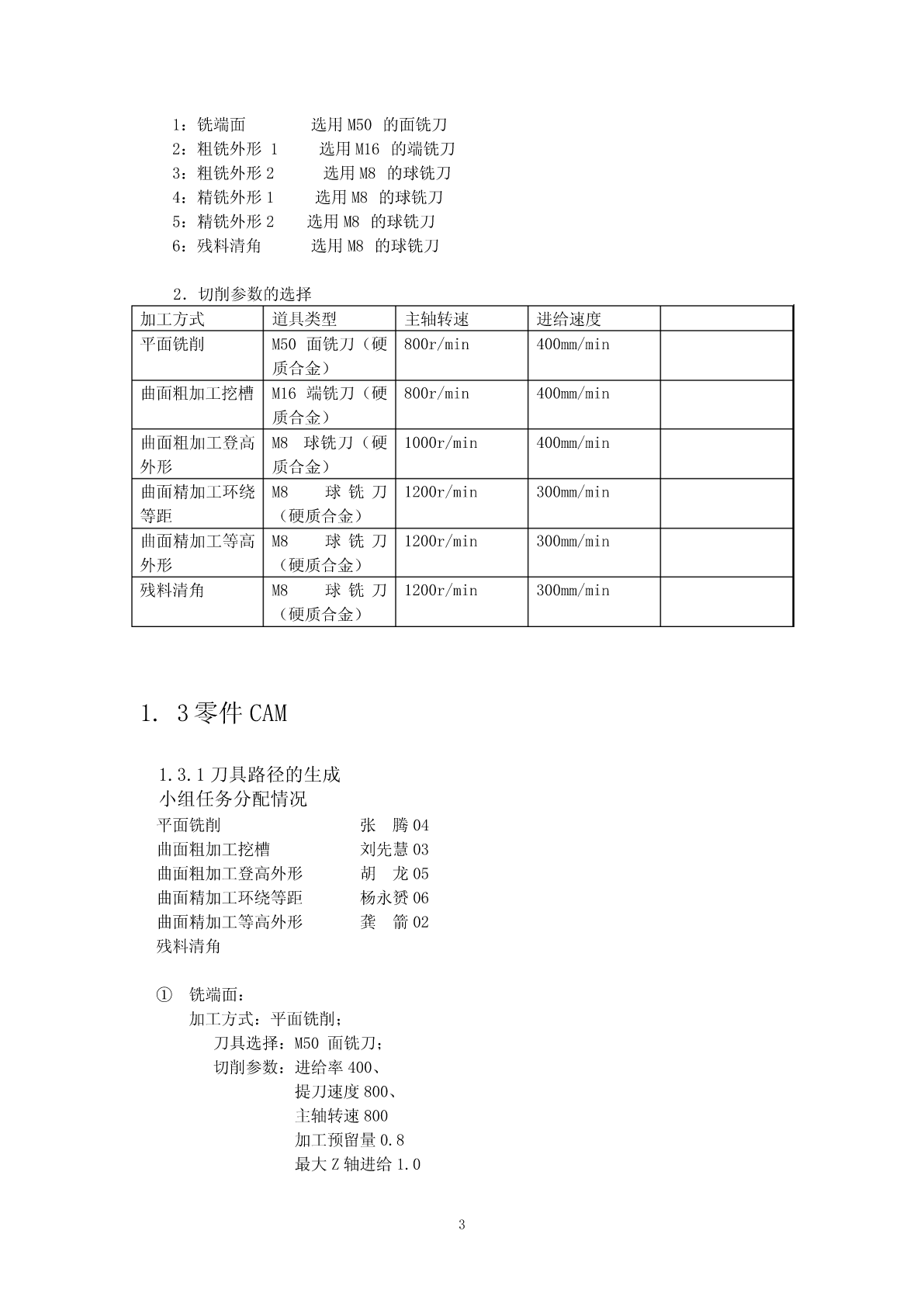

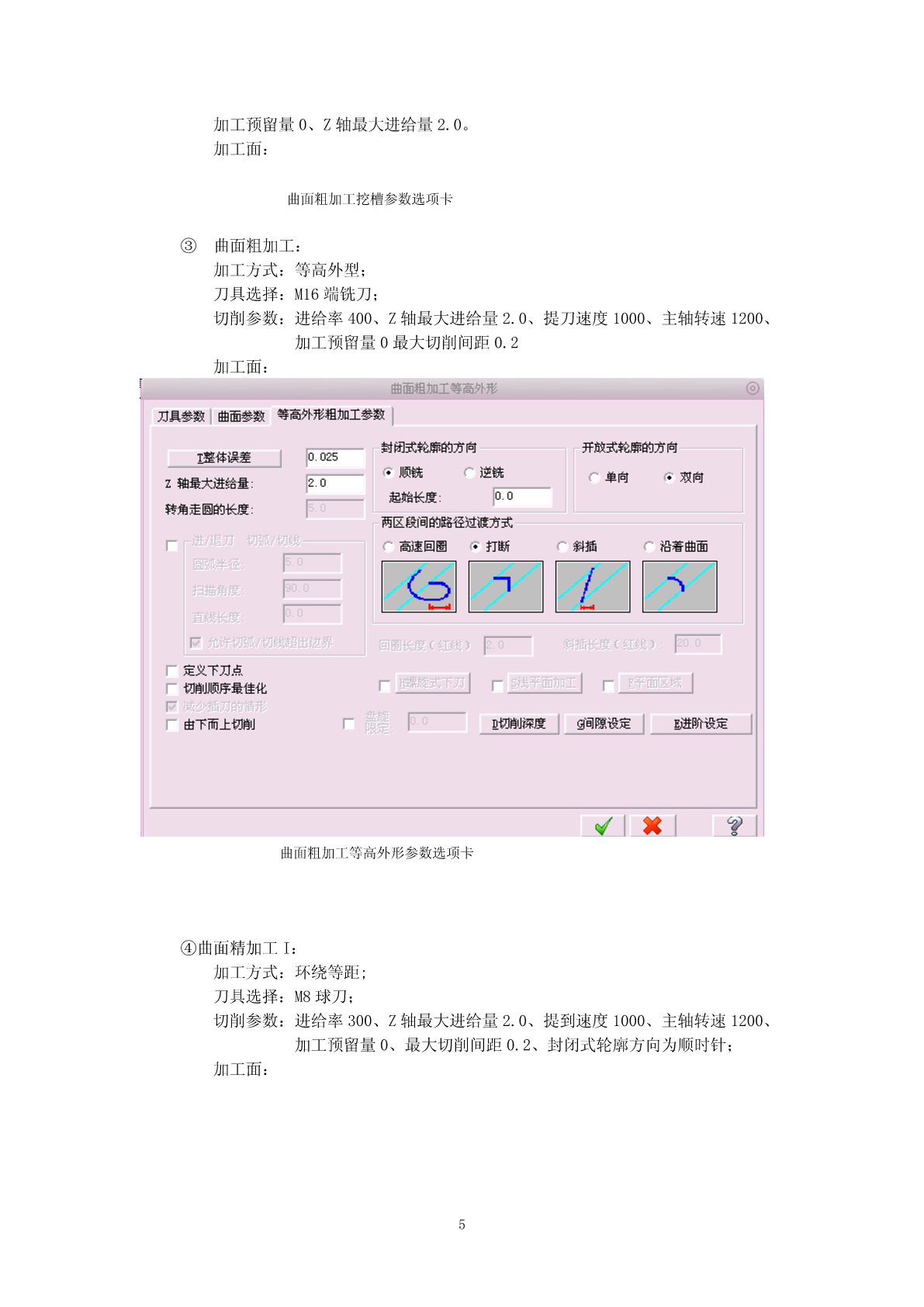

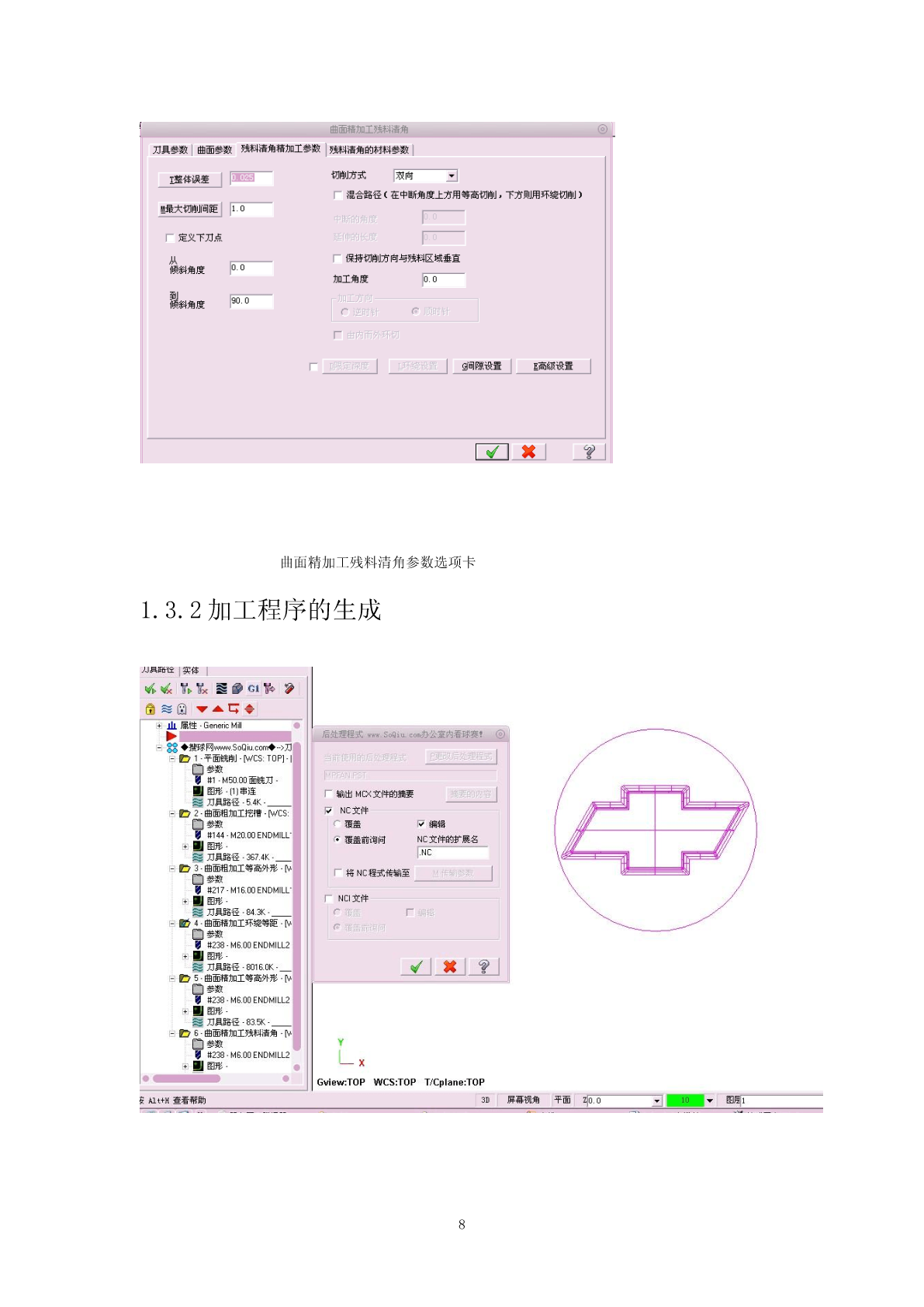

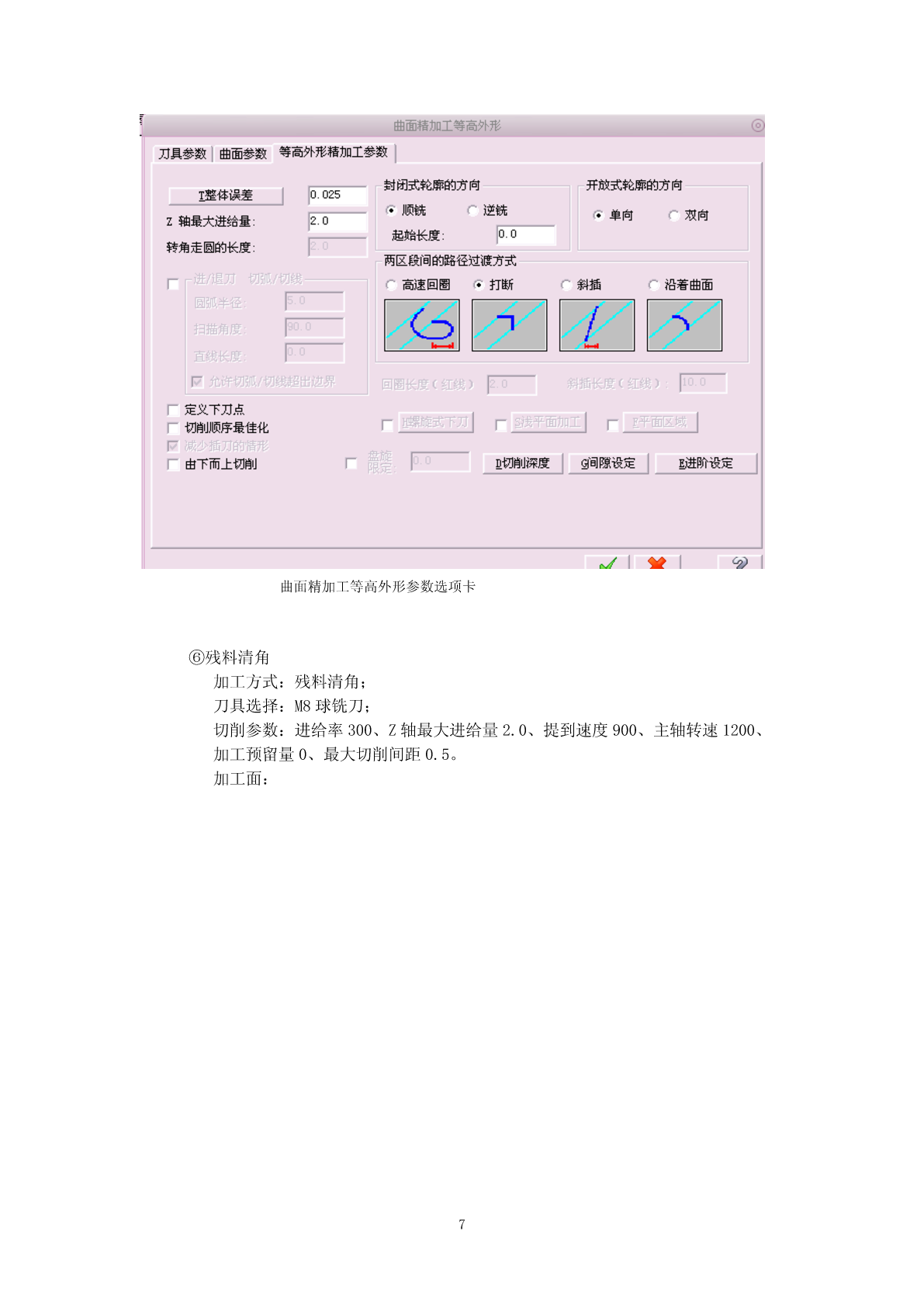

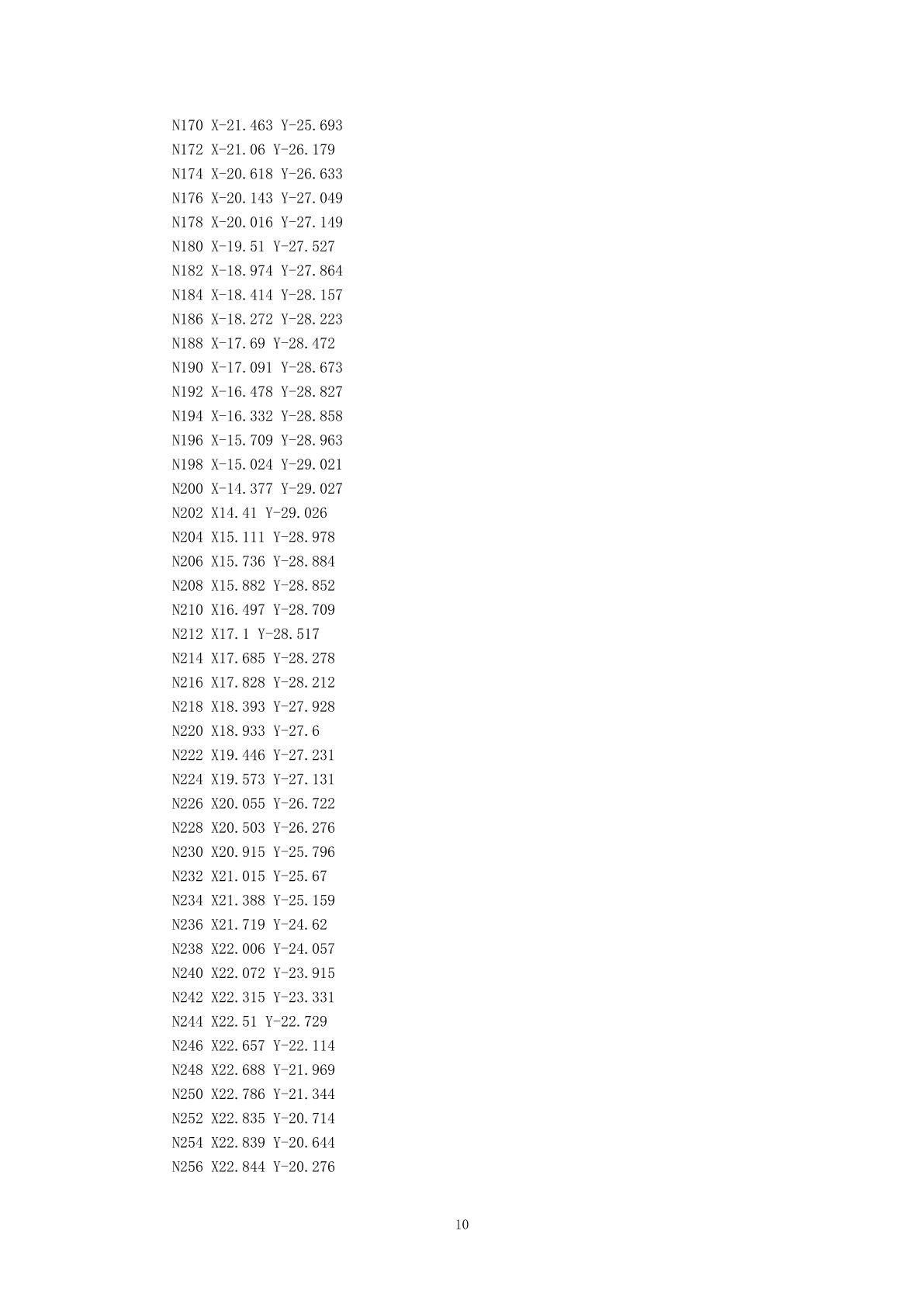

1.1零件CAD由零件建模所得到的模具上模体图（建模的大致过程、截取几个关键的过程图）试用UG建模后,导出igs格式的文件。11.2零件加工工艺设计1.2.1确定毛坯类型1）铣削零件毛坯类型：圆柱2）零件材料：塑料3）制造方法：铣削1.2.2数控加工工艺分析1．工艺分析如图所示，零件外形规则。工件复杂程度一般，包含了平面、圆弧表面，选用机用虎钳装夹工件，采用试切法对刀，找正工件X、y轴零点。根据零件图样要求给出加工工序为：21：铣端面选用M50的面铣刀2：粗铣外形1选用M16的端铣刀3：粗铣外形2选用M8的球铣刀4：精铣外形1选用M8的球铣刀5：精铣外形2选用M8的球铣刀6：残料清角选用M8的球铣刀2．切削参数的选择加工方式道具类型主轴转速进给速度平面铣削M50面铣刀（硬800r/min400mm/min质合金）曲面粗加工挖槽M16端铣刀（硬800r/min400mm/min质合金）曲面粗加工登高M8球铣刀（硬1000r/min400mm/min外形质合金）曲面精加工环绕M8球铣刀1200r/min300mm/min等距（硬质合金）曲面精加工等高M8球铣刀1200r/min300mm/min外形（硬质合金）残料清角M8球铣刀1200r/min300mm/min（硬质合金）1.3零件CAM1.3.1刀具路径的生成小组任务分配情况平面铣削张腾04曲面粗加工挖槽刘先慧03曲面粗加工登高外形胡龙05曲面精加工环绕等距杨永赟06曲面精加工等高外形龚箭02残料清角①铣端面：加工方式：平面铣削；刀具选择：M50面铣刀；切削参数：进给率400、提刀速度800、主轴转速800加工预留量0.8最大Z轴进给1.03加工面：铣端面参数选项卡②曲面粗加工挖槽加工方式：平行铣削，双向切削；刀具选择：M10平刀；切削参数：进给率400、主轴转速800、4加工预留量0、Z轴最大进给量2.0。加工面：曲面粗加工挖槽参数选项卡③曲面粗加工：加工方式：等高外型；刀具选择：M16端铣刀；切削参数：进给率400、Z轴最大进给量2.0、提刀速度1000、主轴转速1200、加工预留量0最大切削间距0.2加工面：曲面粗加工等高外形参数选项卡④曲面精加工I：加工方式：环绕等距;刀具选择：M8球刀；切削参数：进给率300、Z轴最大进给量2.0、提到速度1000、主轴转速1200、加工预留量0、最大切削间距0.2、封闭式轮廓方向为顺时针；加工面：5曲面精加工环绕等⑤曲面精加工II：加工方式：等高外型；刀具选择：M8球铣刀；切削参数：进给率300、Z轴最大进给量2.0、提到速度900、主轴转速1200、加工预留量0、最大切削间距0.5。加工面：6曲面精加工等高外形参数选项卡⑥残料清角加工方式：残料清角；刀具选择：M8球铣刀；切削参数：进给率300、Z轴最大进给量2.0、提到速度900、主轴转速1200、加工预留量0、最大切削间距0.5。加工面：7曲面精加工残料清角参数选项卡1.3.2加工程序的生成81.4CAM程序清单通过后置处理产生NC加工程序，按华中HNC-21M系统编程格式编辑经后置处理所产生的程序。①曲面粗加工等高外形：工步三由于程序过长中间省略部分%O0003N100G0G17G40G49G80G90N102G91G28Z0.N104S1600M3N106G0G90G54X-52.515Y-16.15N108Z2.8N110Z.8N112G1Z-.2F100N114X-52.436Y-16.284F600.N116X-52.071Y-16.801N118X-51.985Y-16.92N120X-51.581Y-17.406N122X-51.14Y-17.859N124X-50.557Y-18.371N126X-50.051Y-18.749N128X-49.515Y-19.086N130X-49.397Y-19.154N132X-48.836Y-19.448N134X-48.255Y-19.696N136X-47.534Y-19.939N138X-46.92Y-20.093N140X-46.297Y-20.198N142X-46.179Y-20.215N144X-45.517Y-20.272N146X-44.876Y-20.277N148X-23.311N150Y-20.513N152
