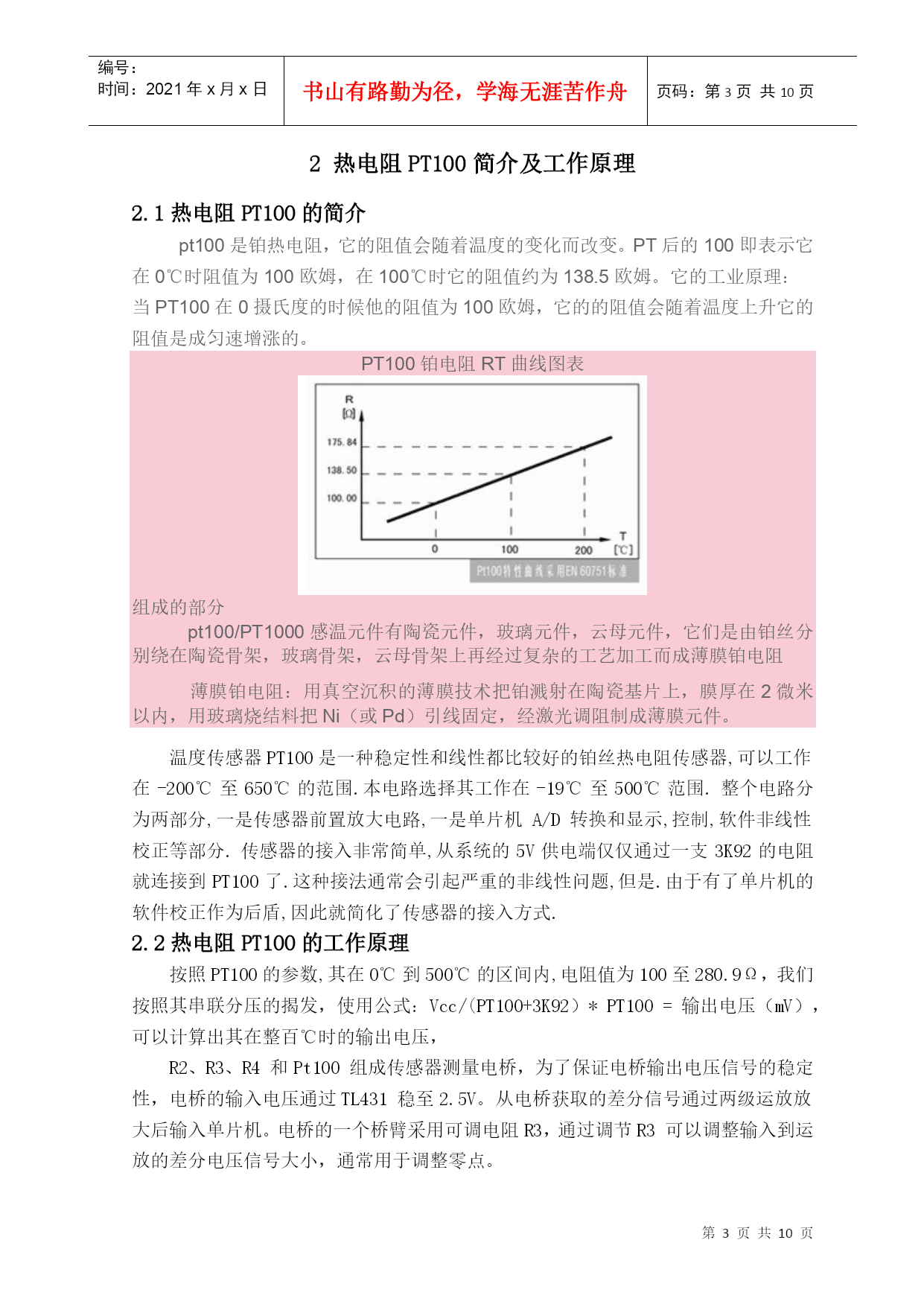

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页1前言当今世界已进入信息时代，在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。在基础学科研究中，传感器更具有突出的地位。现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁砀等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。世界各国都十分重视这一领域的发展。相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。PT100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100HYPERLINK"http://baike.baidu.com/view/19469.htm"\t"_blank"欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。温度是自然界中和人类打交道最多的物理参数之一，无论是在生产实验场所，还是在居住休闲场所，温度的采集或控制都十分频繁和重要，而且，网络化远程采集温度并报警是现代科技发展的一个必然趋势。由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温传感器就会相应产生。由于PT100热电阻的温度与阻值变化关系，人们便利用它的这一特性，发明并生产了PT100HYPERLINK"http://baike.baidu.com/view/3684349.htm"\t"_blank"热电阻温度传感器。它是集温度湿度采集于一体的智能传感器。温度的采集范围可以在-200℃～+200℃，湿度采集范围是0%～100%。铂电阻温度传感器是利用其电阻和温度成一定函数关系而制成的温度传感器，由于其测量准确度高，测量范围大，复现性和稳定性好等，被广泛应用于中温范围的温度测量中。PT100是广泛应用的测温元件，在-50℃-600℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度，稳定性好，抗干扰能力强等。由于铂电阻的电阻值与温度成非线性关系，所以需要进行非线性校正。校正分为模拟电路校正和微处理器数字化校正，模拟校正有很多现成的电路，其精度不高且易受温漂等干扰因素影响，数字化校正则需要在微处理系统中使用，将PT电阻的电阻值和温度对应起来后存入EEPROM中，根据电路中实测的AD值以查表方式计算相应的温度值。常用的PT电阻揭发有三线制和两线制，其中三线制接法的优点是将PT100的两侧相等的导线长度分别加两侧的桥臂上，使得导线电阻得以消除。常用的采样电路有两种：一为桥式测温电路，一为恒流源式测温电路。1.1设计目的(1)理论与实践结合设计热电阻PT100测温电路(2)掌握PT100测温电路的工作原理、焊接与调试方法。(3)了解，掌握，并能独立调式设计PT100测温电路，以及各组成元件的使用和原理。(4)熟练使用万用表的各个功能。1.2设计任务利用所有元件焊电路板，并调试成功，充分锻炼动手能力和思考能力。1.3设计内容及要求(1)利用所有元件焊电路板，并调试成功，充分锻炼动手能力和思考能力。(2)利用电路板进行调试的数据进行计算，写出计算结果2热电阻PT100简介及工作原理2.1热电阻PT100的简介pt100是铂热电阻，它的阻值会随着温
