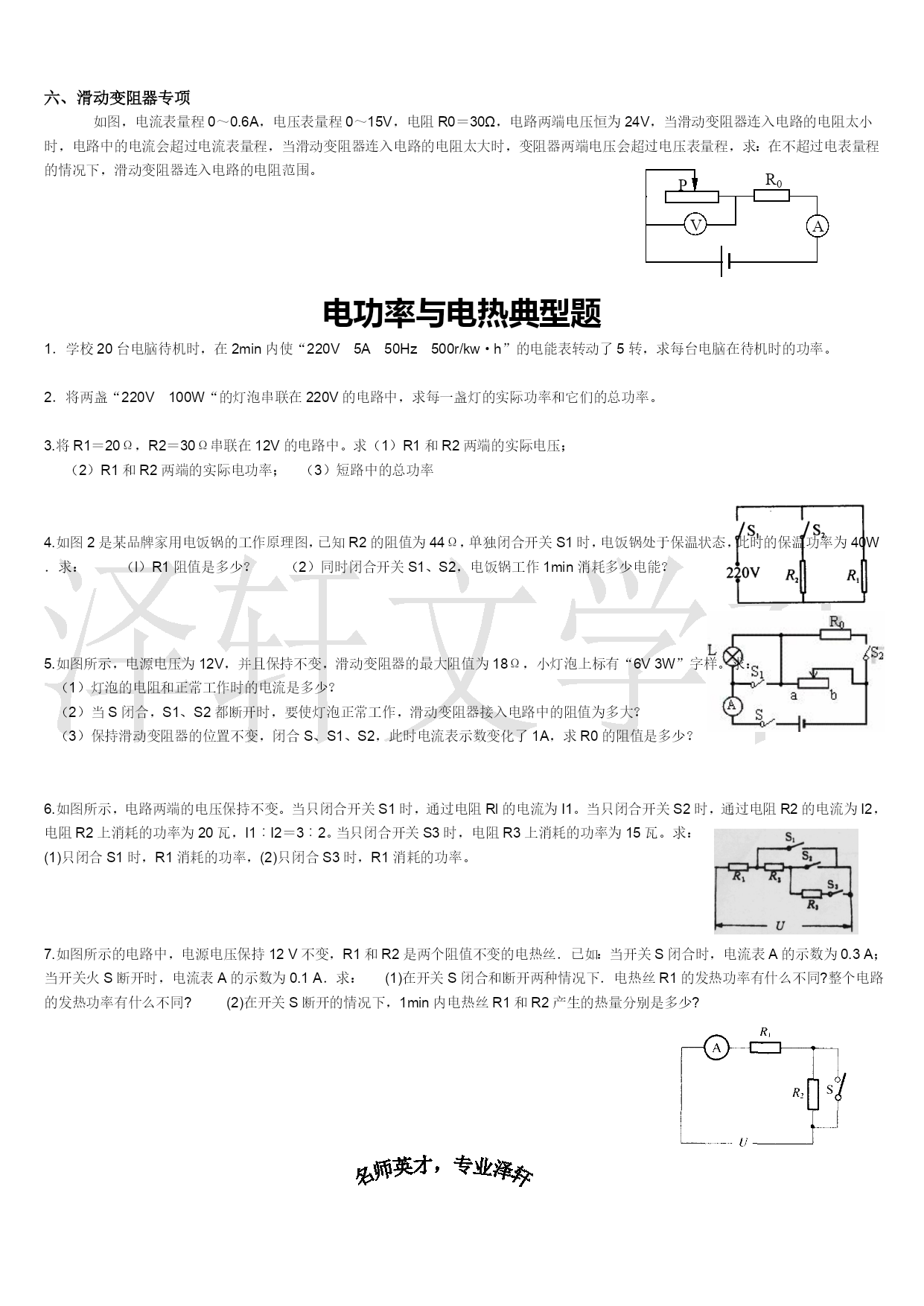

欧姆定律典型题泽轩文学社荣誉出品串联电路1、如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。2、在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。R1SR2PVA并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流图2SR2R1A2、如图2所示电路,当K断开时电压表的示数为6伏,电流表的示数为1A；K闭合时，电流表的读数为1.5安,求：=1\*GB2\*MERGEFORMAT⑴灯泡L1的电阻=2\*GB2\*MERGEFORMAT⑵灯泡L2的电阻取值范围如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？图2电路变化题如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？五、方程解题如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为多少？滑动变阻器专项VR0PA如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。电功率与电热典型题学校20台电脑待机时，在2min内使“220V5A50Hz500r/kw·h”的电能表转动了5转，求每台电脑在待机时的功率。将两盏“220V100W“的灯泡串联在220V的电路中，求每一盏灯的实际功率和它们的总功率。3.将R1＝20Ω，R2＝30Ω串联在12V的电路中。求（1）R1和R2两端的实际电压；（2）R1和R2两端的实际电功率；（3）短路中的总功率4.如图2是某品牌家用电饭锅的工作原理图，已知R2的阻值为44Ω，单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W．求：（l）R1阻值是多少？（2）同时闭合开关S1、S2，电饭锅工作1min消耗多少电能？5.如图所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V3W”字样。求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数变化了1A，求R0的阻值是多少？6.如图所示，电路两端的电压保持不变。当只闭合开关S1时，通过电阻Rl的电流为I1。当只闭合开关S2时，通过电阻R2的电流为I2，电阻R2上消耗的功率为20瓦，I1︰I2＝3︰2。当只闭合开关S3时，电阻R3上消耗的功率为15瓦。求：(1)只闭合S1时，R1消耗的功率，(2)只闭合S3时，R1消耗的功率。7.如图所示的电路中，电源电压保持12V不变，R1和R2是两个阻值不变的电热丝．已如：当开关S闭合时，电流表A的示数为0.3A；当开关火S断开时，电流表A的示数为0.1A．求：(1)在开关S闭合和断开两种情况下．电热丝R1的发热功率有什么不同?整个电路的发热功率有什么不同?(2)在开关S断开的情况下，1min内电热丝R1和R2产生的热量分别是多少?
