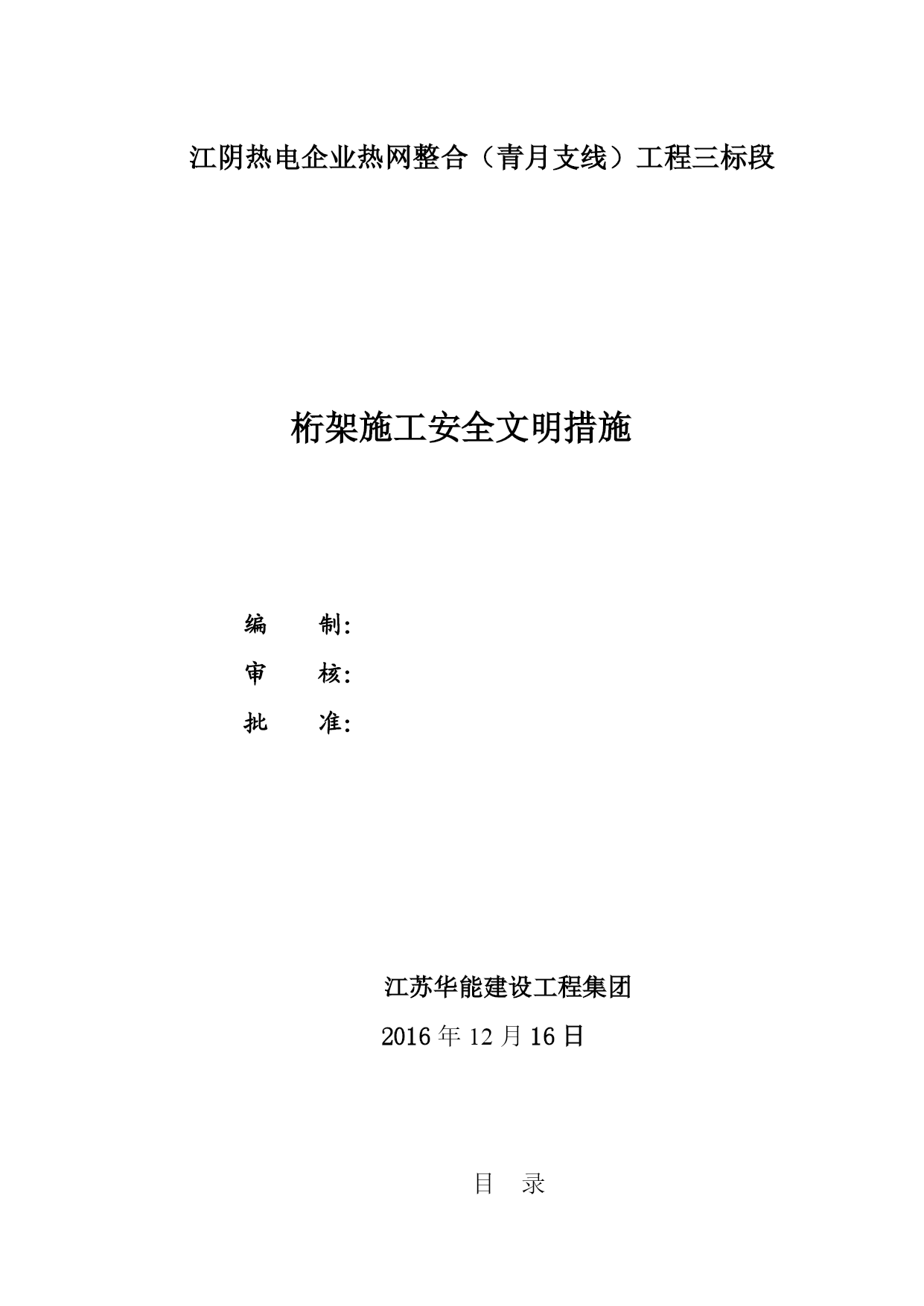

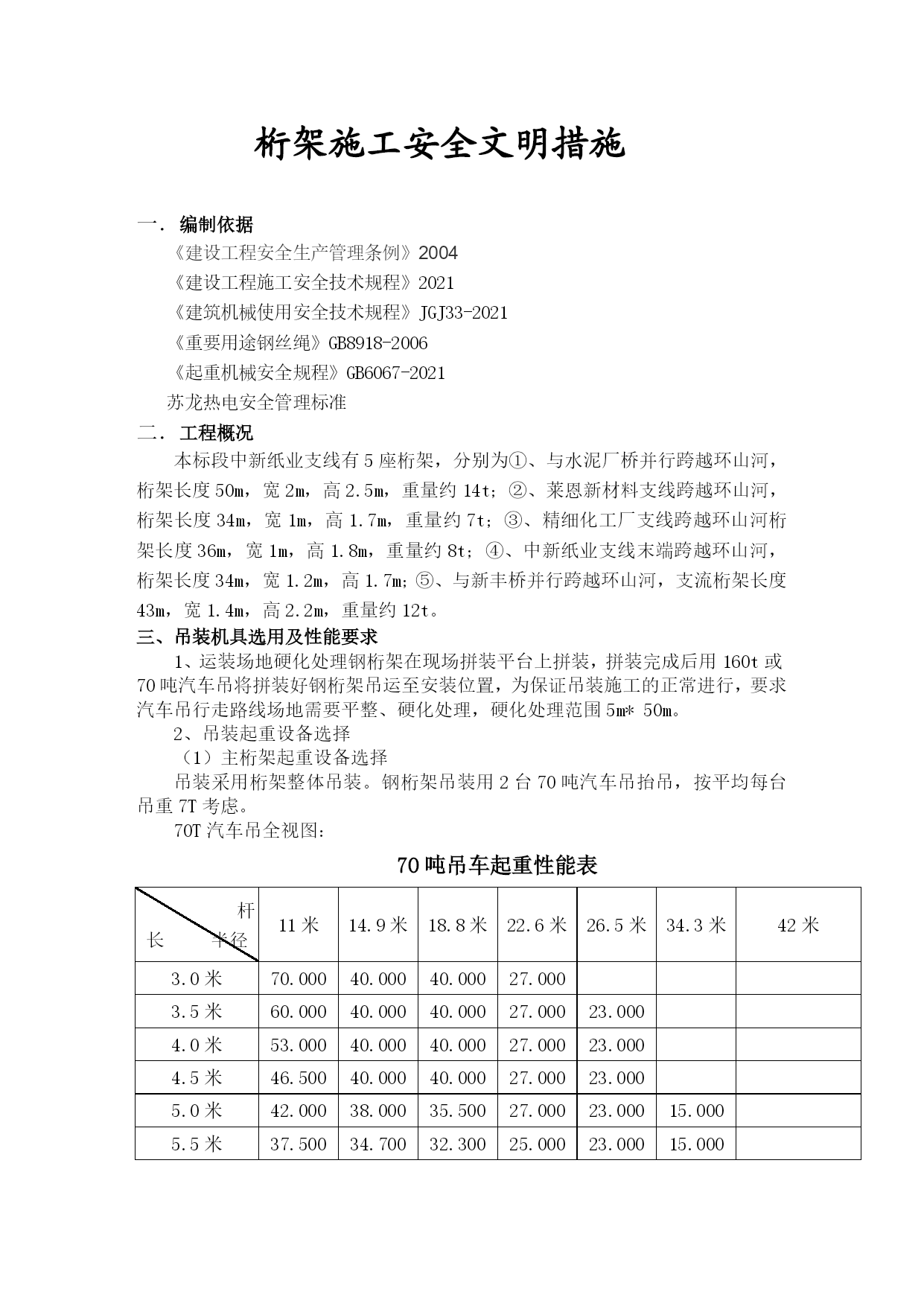

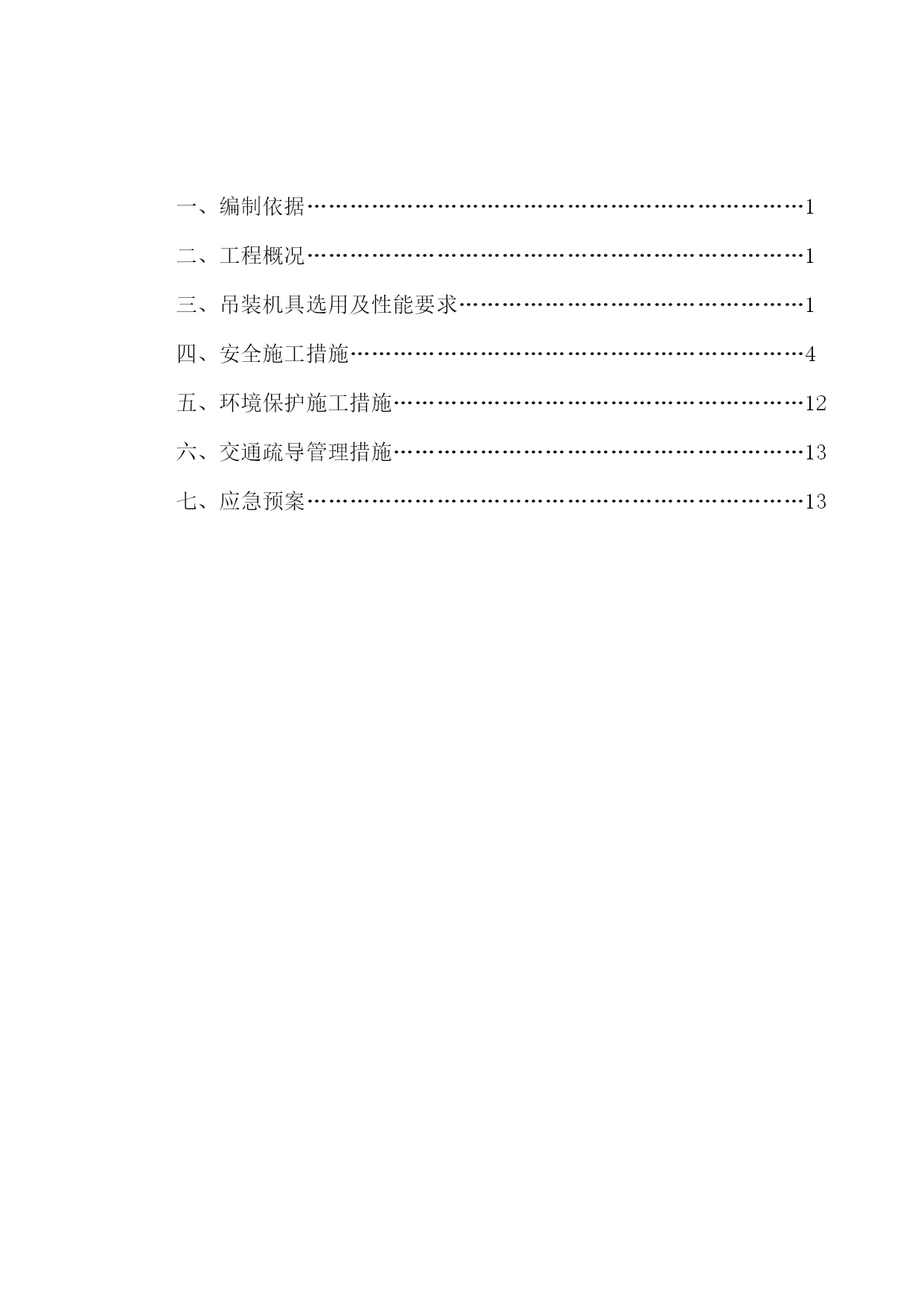

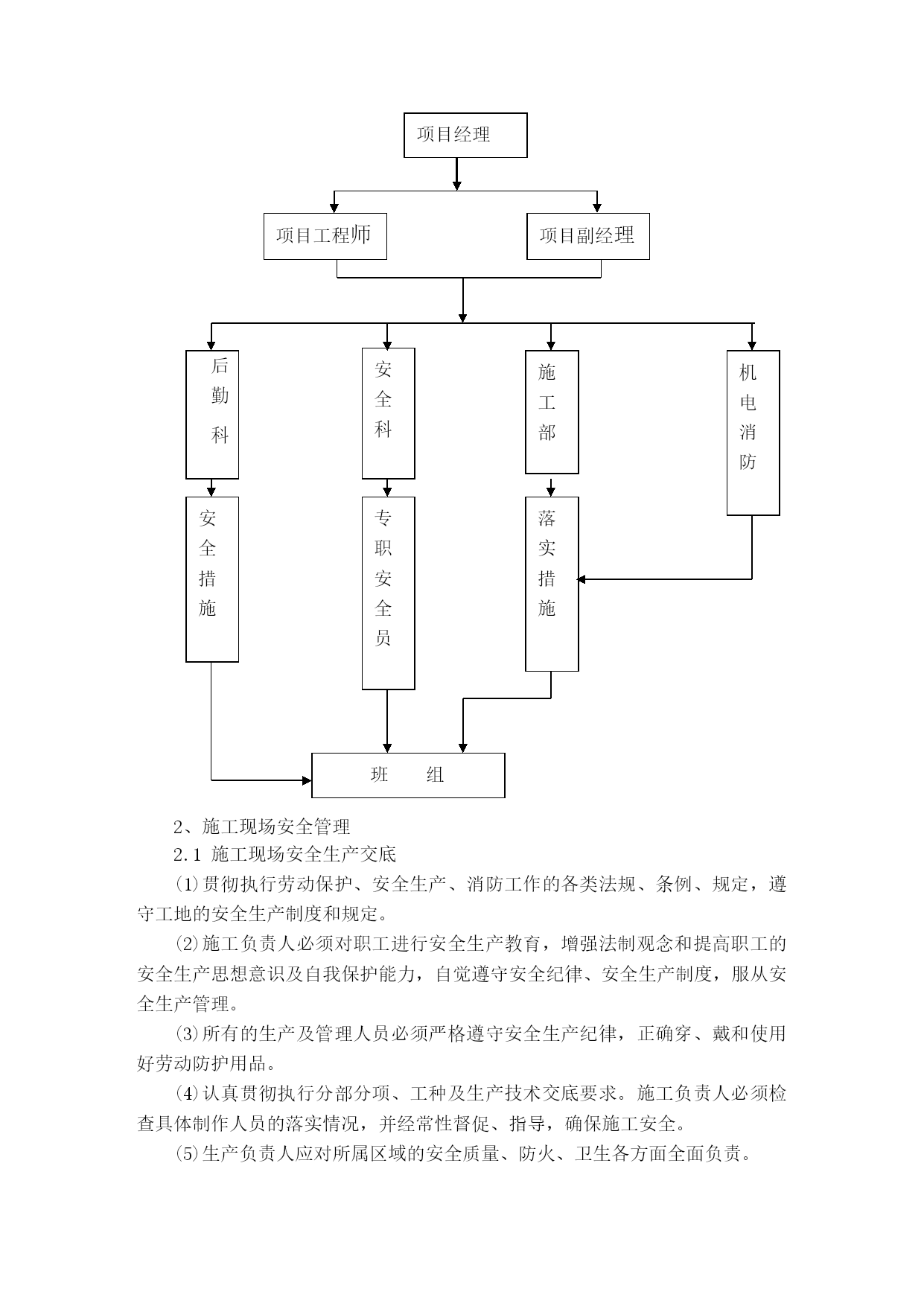

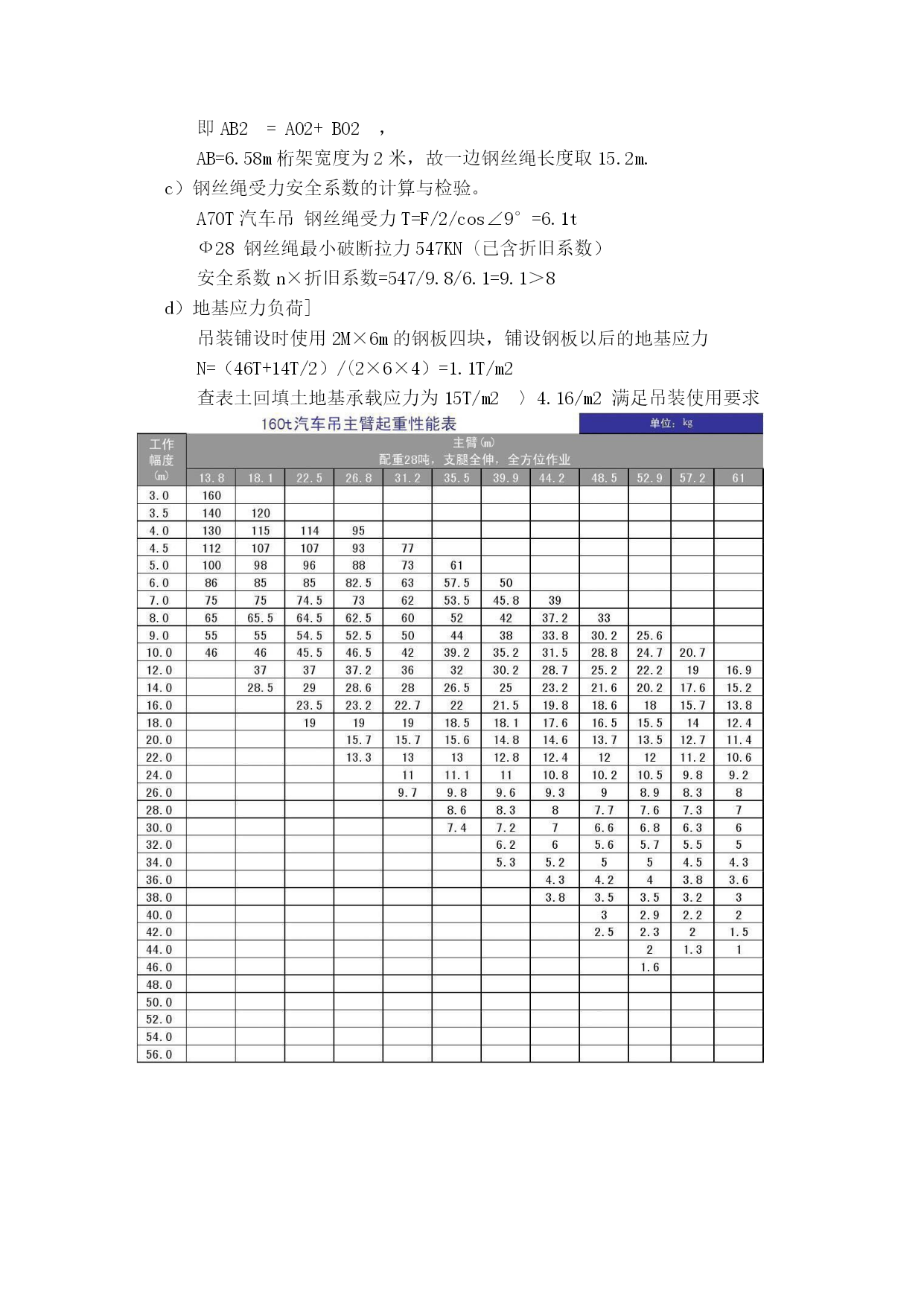

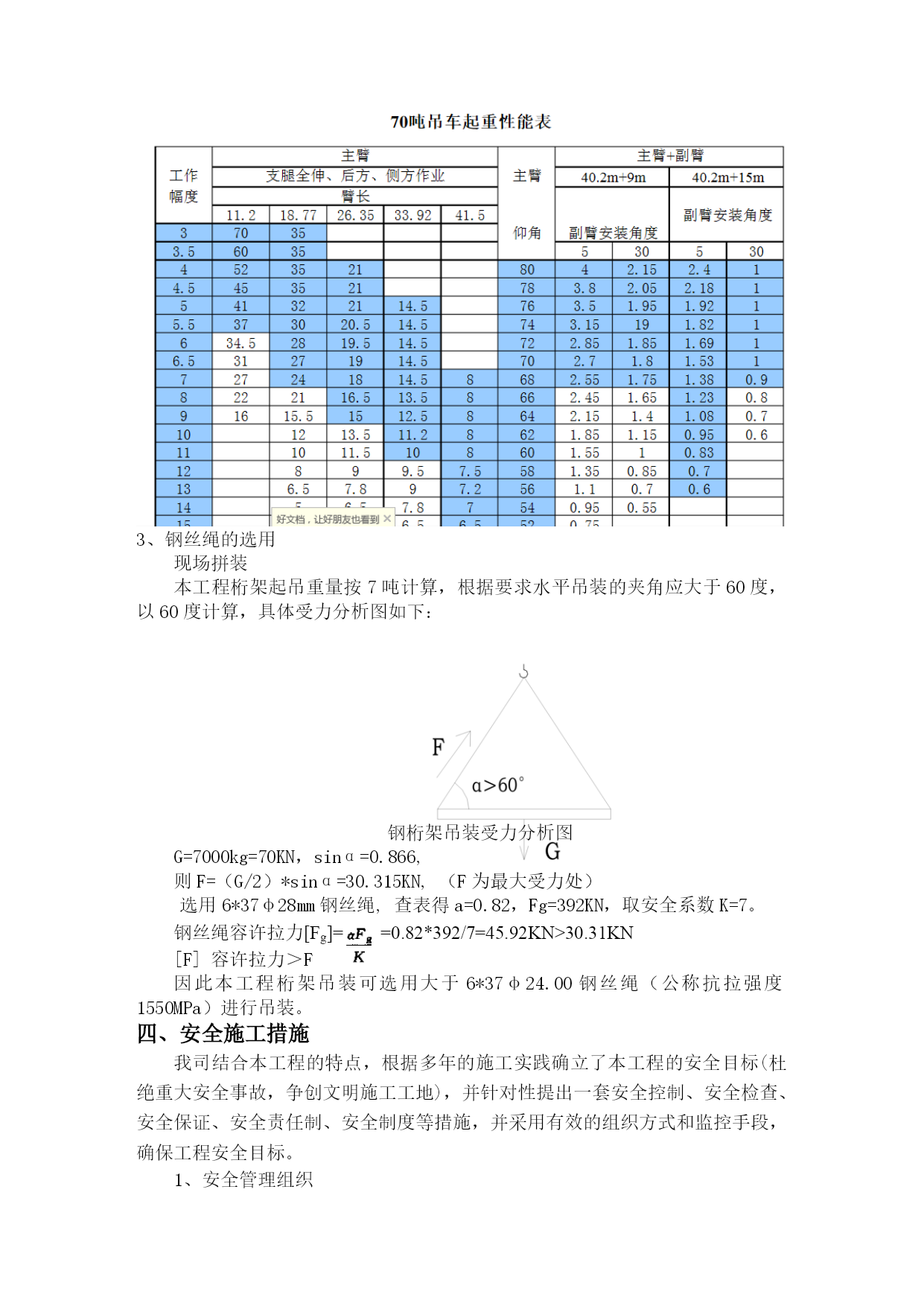

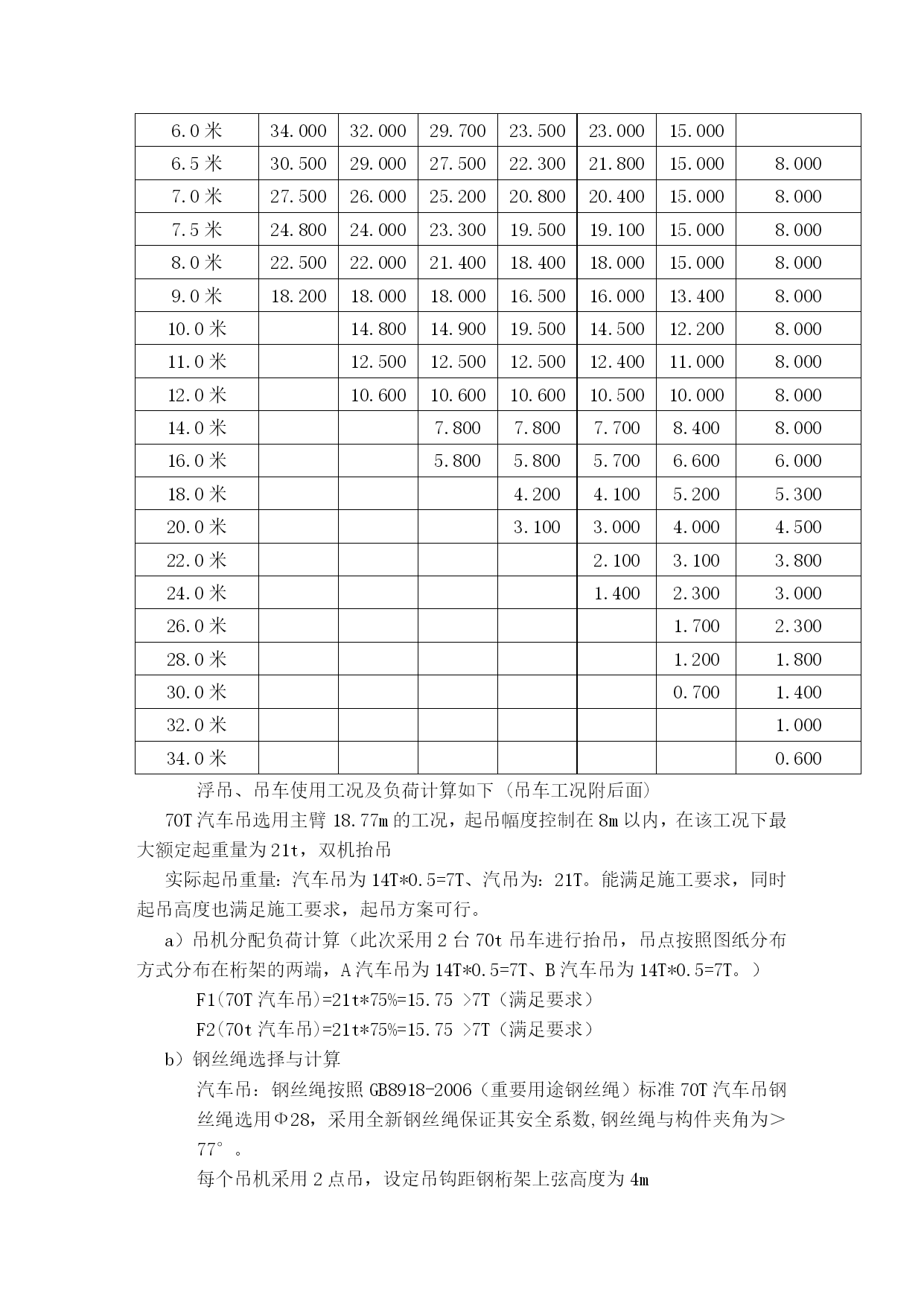

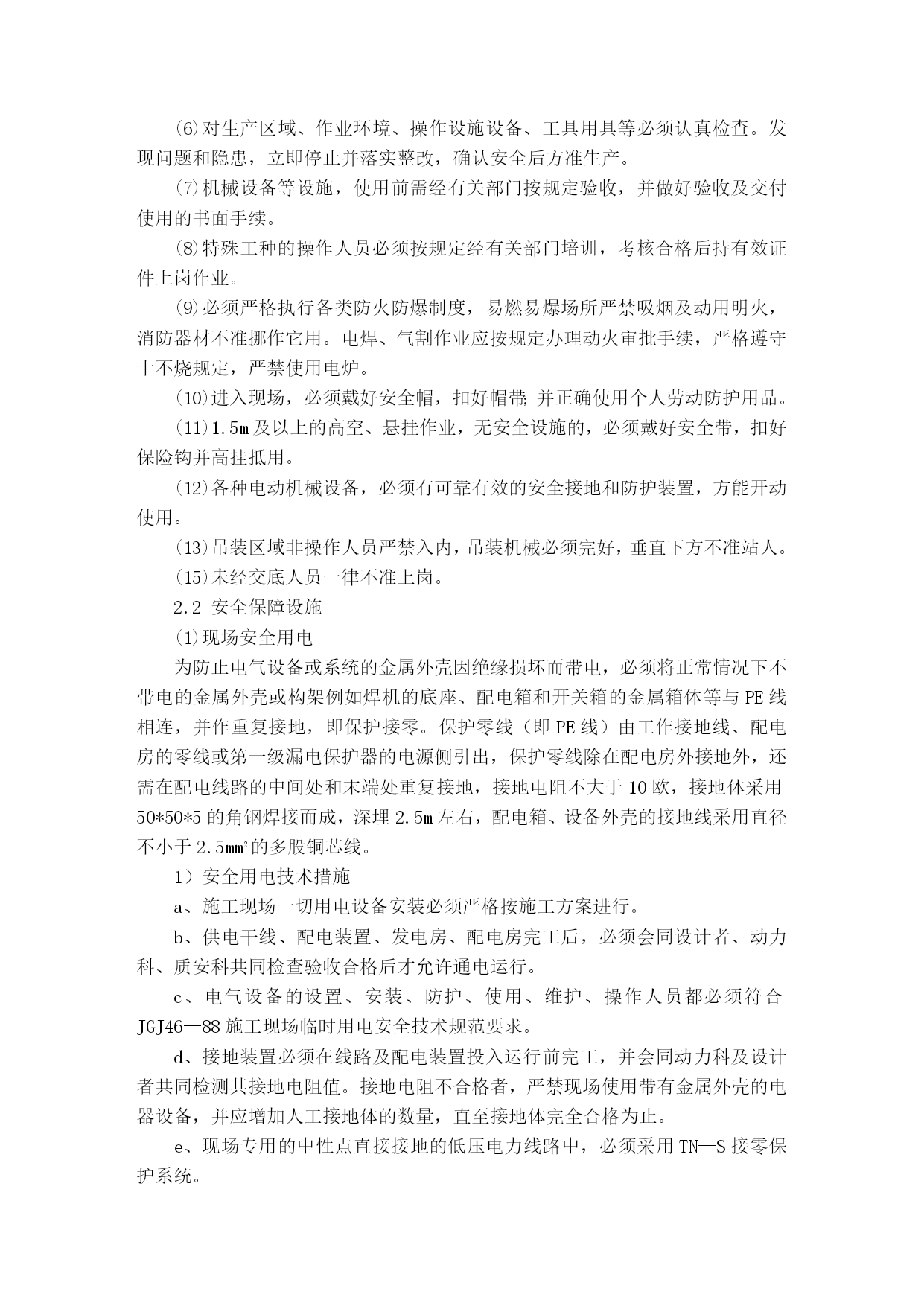

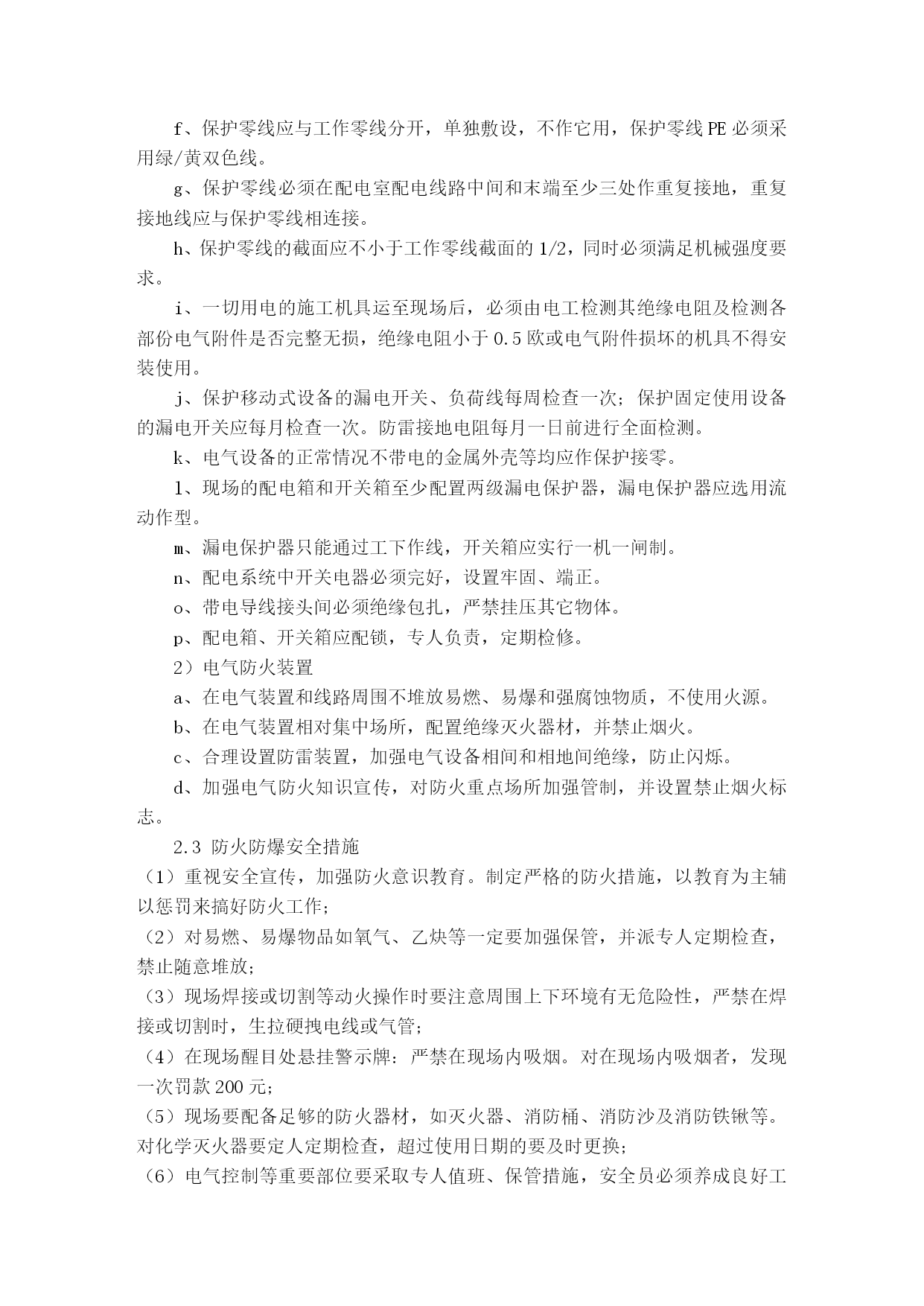

桁架施工安全措施优质资料(可以直接使用，可编辑优质资料，欢迎下载）江阴热电企业热网整合（青月支线）工程三标段桁架施工安全文明措施编制：审核：批准：江苏华能建设工程集团2016年12月16日目录一、编制依据……………………………………………………………1二、工程概况……………………………………………………………1三、吊装机具选用及性能要求…………………………………………1四、安全施工措施………………………………………………………4五、环境保护施工措施…………………………………………………12六、交通疏导管理措施…………………………………………………13七、应急预案……………………………………………………………13桁架施工安全文明措施一．编制依据《建设工程安全生产管理条例》2004《建设工程施工安全技术规程》2021《建筑机械使用安全技术规程》JGJ33-2021《重要用途钢丝绳》GB8918-2006《起重机械安全规程》GB6067-2021苏龙热电安全管理标准二．工程概况本标段中新纸业支线有5座桁架，分别为①、与水泥厂桥并行跨越环山河，桁架长度50m，宽2m，高2.5m，重量约14t；②、莱恩新材料支线跨越环山河，桁架长度34m，宽1m，高1.7m，重量约7t；③、精细化工厂支线跨越环山河桁架长度36m，宽1m，高1.8m，重量约8t；④、中新纸业支线末端跨越环山河，桁架长度34m，宽1.2m，高1.7m；⑤、与新丰桥并行跨越环山河，支流桁架长度43m，宽1.4m，高2.2m，重量约12t。三、吊装机具选用及性能要求1、运装场地硬化处理钢桁架在现场拼装平台上拼装，拼装完成后用160t或70吨汽车吊将拼装好钢桁架吊运至安装位置，为保证吊装施工的正常进行，要求汽车吊行走路线场地需要平整、硬化处理，硬化处理范围5m*50m。2、吊装起重设备选择（1）主桁架起重设备选择吊装采用桁架整体吊装。钢桁架吊装用2台70吨汽车吊抬吊，按平均每台吊重7T考虑。70T汽车吊全视图：70吨吊车起重性能表杆长半径11米14.9米18.8米22.6米26.5米34.3米42米3.0米70.00040.00040.00027.0003.5米60.00040.00040.00027.00023.0004.0米53.00040.00040.00027.00023.0004.5米46.50040.00040.00027.00023.0005.0米42.00038.00035.50027.00023.00015.0005.5米37.50034.70032.30025.00023.00015.0006.0米34.00032.00029.70023.50023.00015.0006.5米30.50029.00027.50022.30021.80015.0008.0007.0米27.50026.00025.20020.80020.40015.0008.0007.5米24.80024.00023.30019.50019.10015.0008.0008.0米22.50022.00021.40018.40018.00015.0008.0009.0米18.20018.00018.00016.50016.00013.4008.00010.0米14.80014.90019.50014.50012.2008.00011.0米12.50012.50012.50012.40011.0008.00012.0米10.60010.60010.60010.50010.0008.00014.0米7.8007.8007.7008.4008.00016.0米5.8005.8005.7006.6006.00018.0米4.2004.1005.2005.30020.0米3.1003.0004.0004.50022.0米2.1003.1003.80024.0米1.4002.3003.00026.0米1.7002.30028.0米1.2001.80030.0米0.7001.40032.0米1.00034.0米0.600浮吊、吊车使用工况及负荷计算如下(吊车工况附后面)70T汽车吊选用主臂18.77m的工况，起吊幅度控制在8m以内，在该工况下最大额定起重量为21t，双机抬吊实际起吊重量：汽车吊为14T*0.5=7T、汽吊为：21T。能满足施工要求，同时起吊高度也满足施工要求，起吊方案可行。a）吊机分配负荷计算（此次采用2台70t吊车进行抬吊，吊点按照图纸分布方式分布在桁架的两端，A汽车吊为14T*0.5=7T、B汽车吊为14T*0.5=7T。）F1(70T汽车吊)=21t*75%=15.75>7T（满足要求）F2
