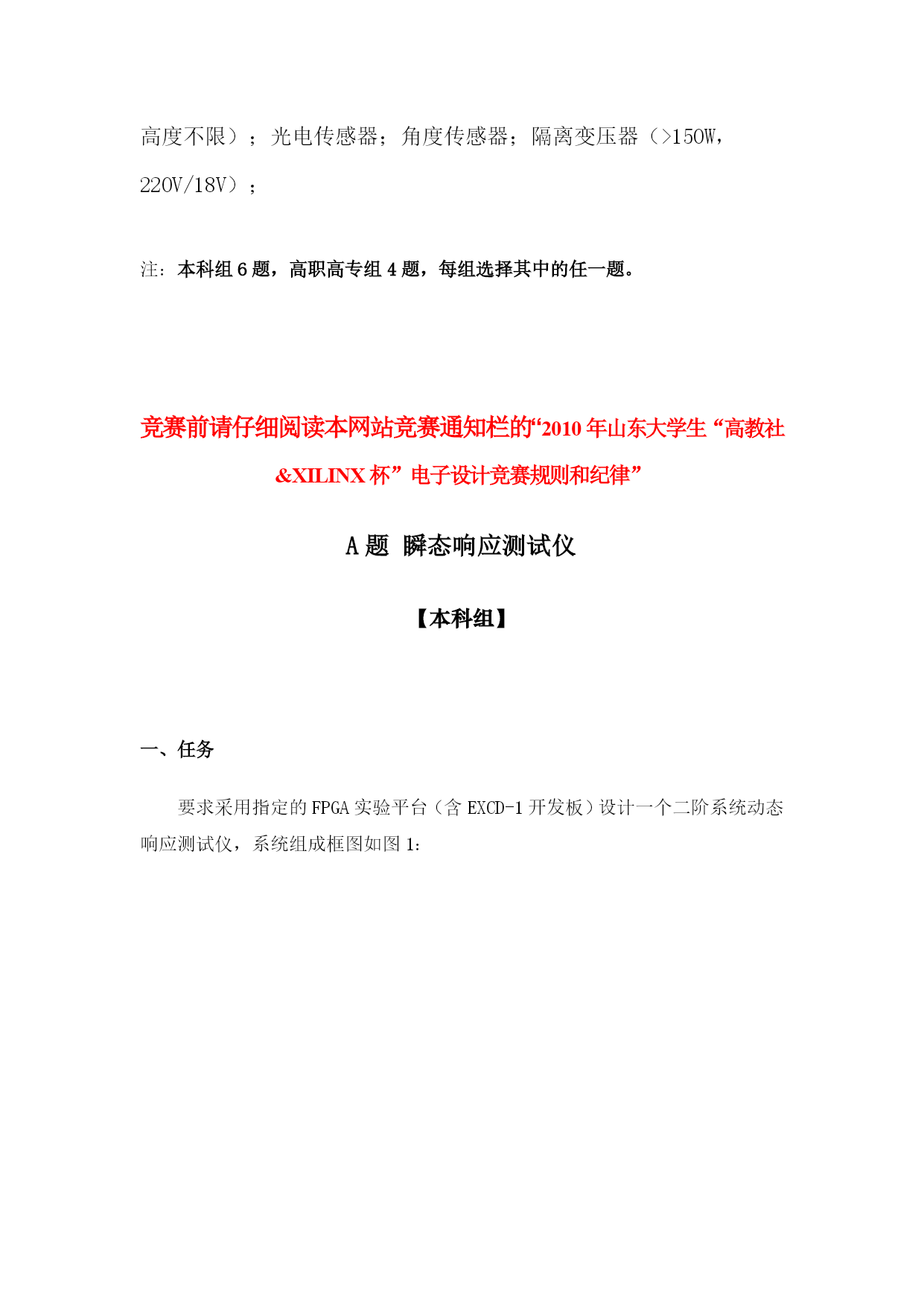

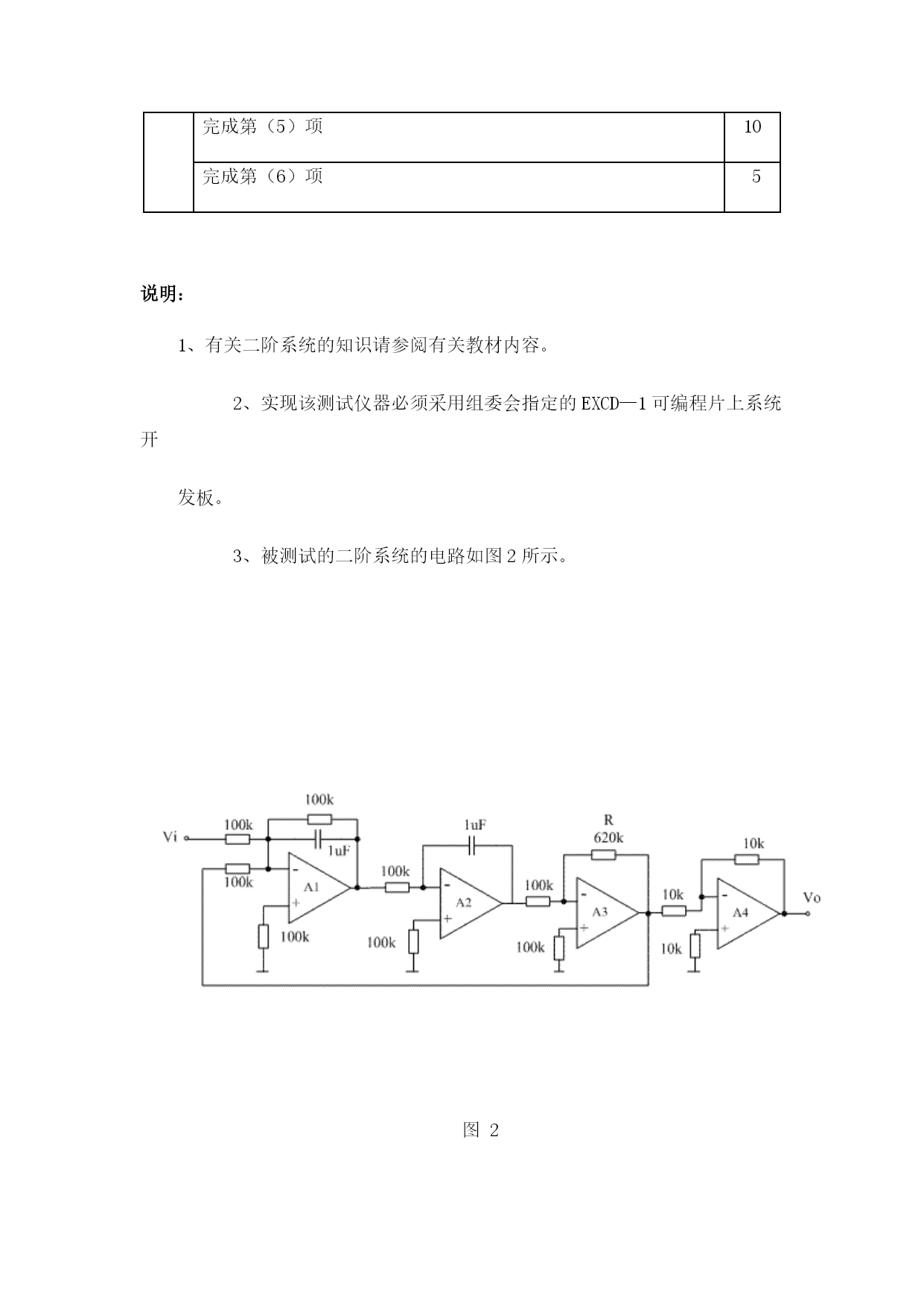

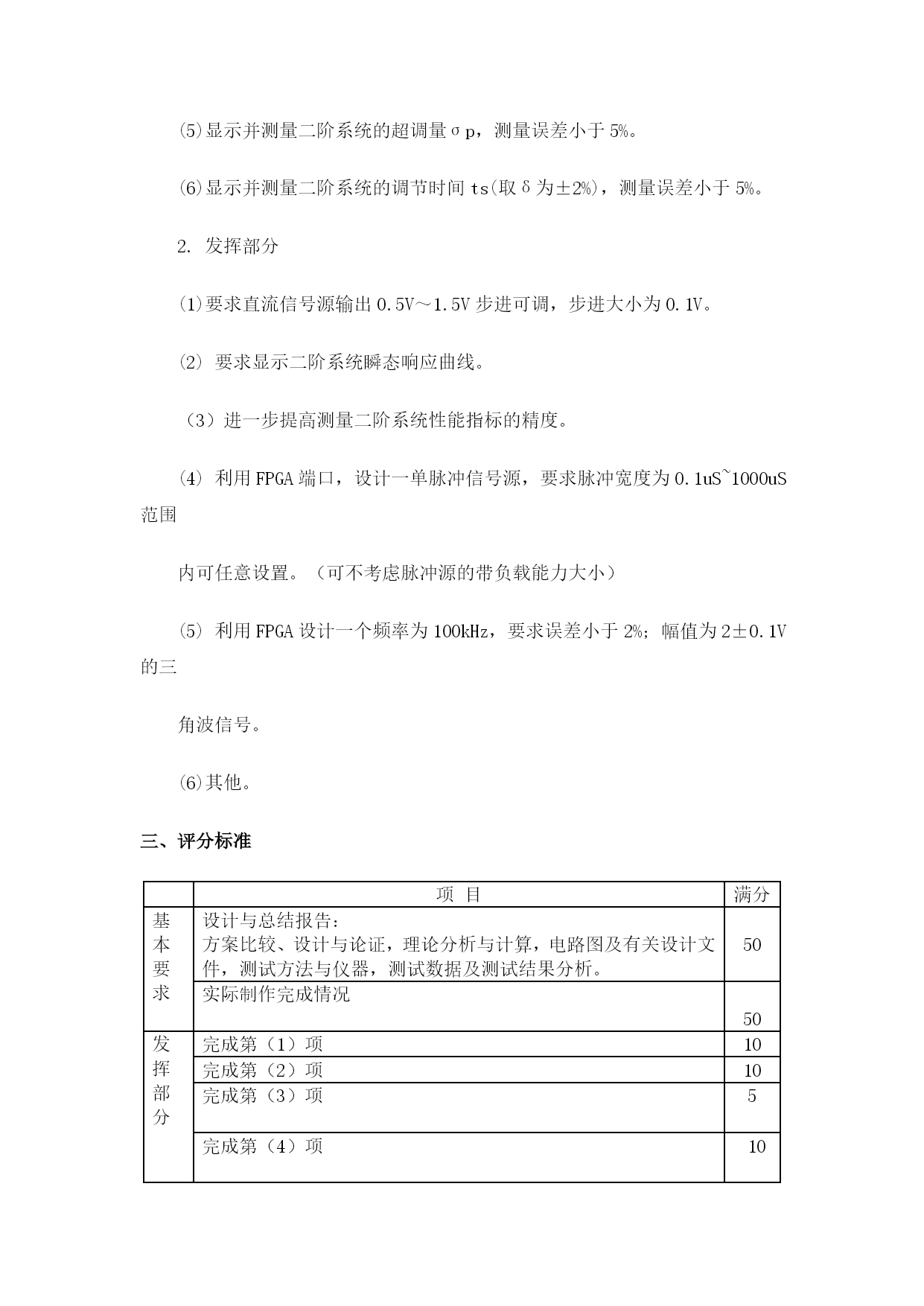

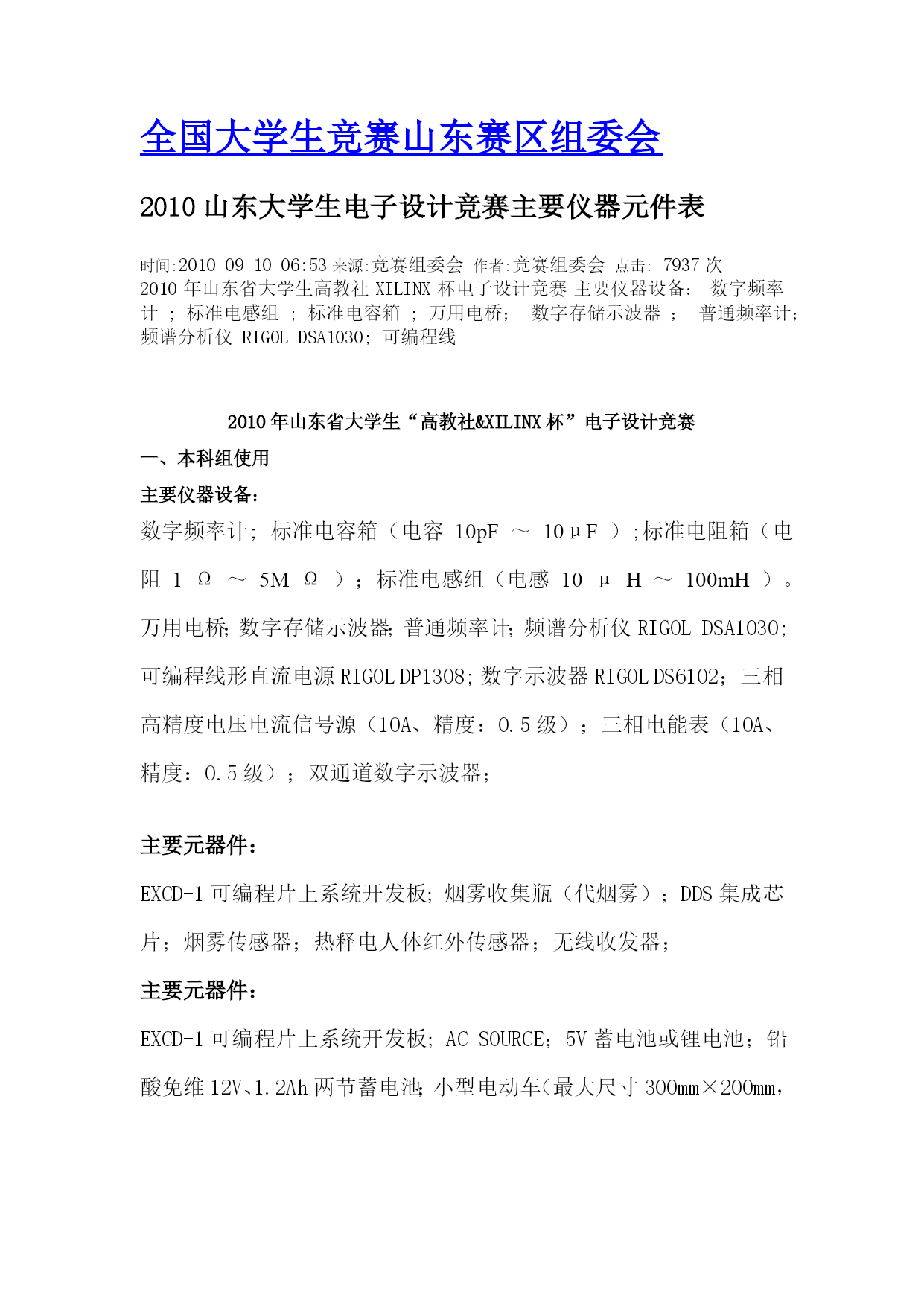

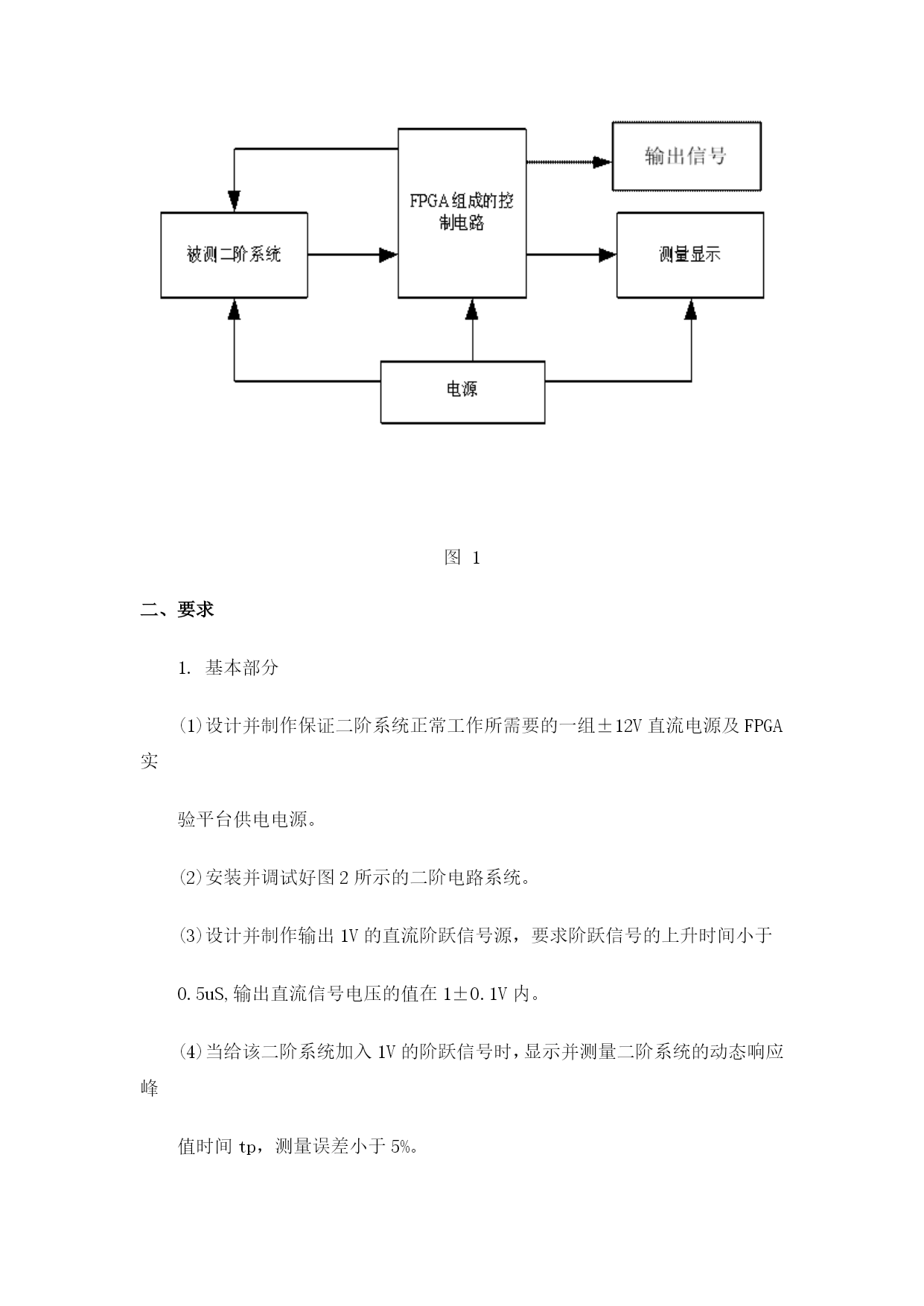

HYPERLINK"http://202.194.15.234/sddxs/"全国大学生竞赛山东赛区组委会2010山东大学生电子设计竞赛主要仪器元件表时间:2010-09-1006:53来源:竞赛组委会作者:竞赛组委会点击:7937次2010年山东省大学生高教社XILINX杯电子设计竞赛主要仪器设备：数字频率计;标准电感组;标准电容箱;万用电桥；数字存储示波器；普通频率计；频谱分析仪RIGOLDSA1030;可编程线2010年山东省大学生“高教社&XILINX杯”电子设计竞赛一、本科组使用主要仪器设备：数字频率计;标准电容箱（电容10pF～10μF）;标准电阻箱（电阻1Ω～5MΩ）；标准电感组（电感10μH～100mH）。万用电桥；数字存储示波器；普通频率计；频谱分析仪RIGOLDSA1030;可编程线形直流电源RIGOLDP1308;数字示波器RIGOLDS6102；三相高精度电压电流信号源（10A、精度：0.5级）；三相电能表（10A、精度：0.5级）；双通道数字示波器；主要元器件：EXCD-1可编程片上系统开发板；烟雾收集瓶（代烟雾）；DDS集成芯片；烟雾传感器；热释电人体红外传感器；无线收发器；主要元器件：EXCD-1可编程片上系统开发板；ACSOURCE；5V蓄电池或锂电池；铅酸免维12V、1.2Ah两节蓄电池；小型电动车（最大尺寸300mm×200mm，高度不限）；光电传感器；角度传感器；隔离变压器（>150W，220V/18V）；注：本科组6题，高职高专组4题，每组选择其中的任一题。竞赛前请仔细阅读本网站竞赛通知栏的“2010年山东大学生“高教社&XILINX杯”电子设计竞赛规则和纪律”A题瞬态响应测试仪【本科组】一、任务要求采用指定的FPGA实验平台（含EXCD-1开发板）设计一个二阶系统动态响应测试仪，系统组成框图如图1：图1二、要求1.基本部分(1)设计并制作保证二阶系统正常工作所需要的一组±12V直流电源及FPGA实验平台供电电源。(2)安装并调试好图2所示的二阶电路系统。(3)设计并制作输出1V的直流阶跃信号源，要求阶跃信号的上升时间小于0.5uS,输出直流信号电压的值在1±0.1V内。(4)当给该二阶系统加入1V的阶跃信号时，显示并测量二阶系统的动态响应峰值时间tp，测量误差小于5%。(5)显示并测量二阶系统的超调量σp，测量误差小于5%。(6)显示并测量二阶系统的调节时间ts(取δ为±2%)，测量误差小于5%。2.发挥部分(1)要求直流信号源输出0.5V～1.5V步进可调，步进大小为0.1V。(2)要求显示二阶系统瞬态响应曲线。（3）进一步提高测量二阶系统性能指标的精度。(4)利用FPGA端口，设计一单脉冲信号源，要求脉冲宽度为0.1uS~1000uS范围内可任意设置。（可不考虑脉冲源的带负载能力大小）(5)利用FPGA设计一个频率为100kHz，要求误差小于2%；幅值为2±0.1V的三角波信号。(6)其他。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50实际制作完成情况50发挥部分完成第（1）项10完成第（2）项10完成第（3）项5完成第（4）项10完成第（5）项10完成第（6）项5说明：1、有关二阶系统的知识请参阅有关教材内容。2、实现该测试仪器必须采用组委会指定的EXCD—1可编程片上系统开发板。3、被测试的二阶系统的电路如图2所示。HYPERLINK"http://www.jpkc.sdu.edu.cn/sddxs/uploads/100917/3_062013_1.gif"\t"_blank"图24、关于二阶系统瞬态参数的定义：（1）峰值时间tp：从施加阶跃信号开始，二阶系统输出到达最大值所需要的时间。（2）超调量σp：二阶系统输出响应的最大峰值与稳态值之间的差。（3）调节时间ts：输出响应值与稳态值之间的差小于规定稳态值值百分数的时间。5、在制作二阶系统时，要留有方便更换电阻R的插孔或端子。6、允许外加必要的辅助测量电路。B题电阻电容电感测试仪的设计与制作【本科组】一、任务设计、制作一个电阻、电容、电感测试仪和测试所用的信号发生器。（不准用现成仪表改制）。二、要求1．基本要求（1）自制一个测试用的正弦信号发生器，输出信号的频率范围1Hz~1MHz，峰值Vm≥5V，输出阻抗≤50Ω。输出信号的频率和峰值都连续可调。（2）测量范围：电阻1Ω～5MΩ；电容10pF～10μF；电感10μH～1
