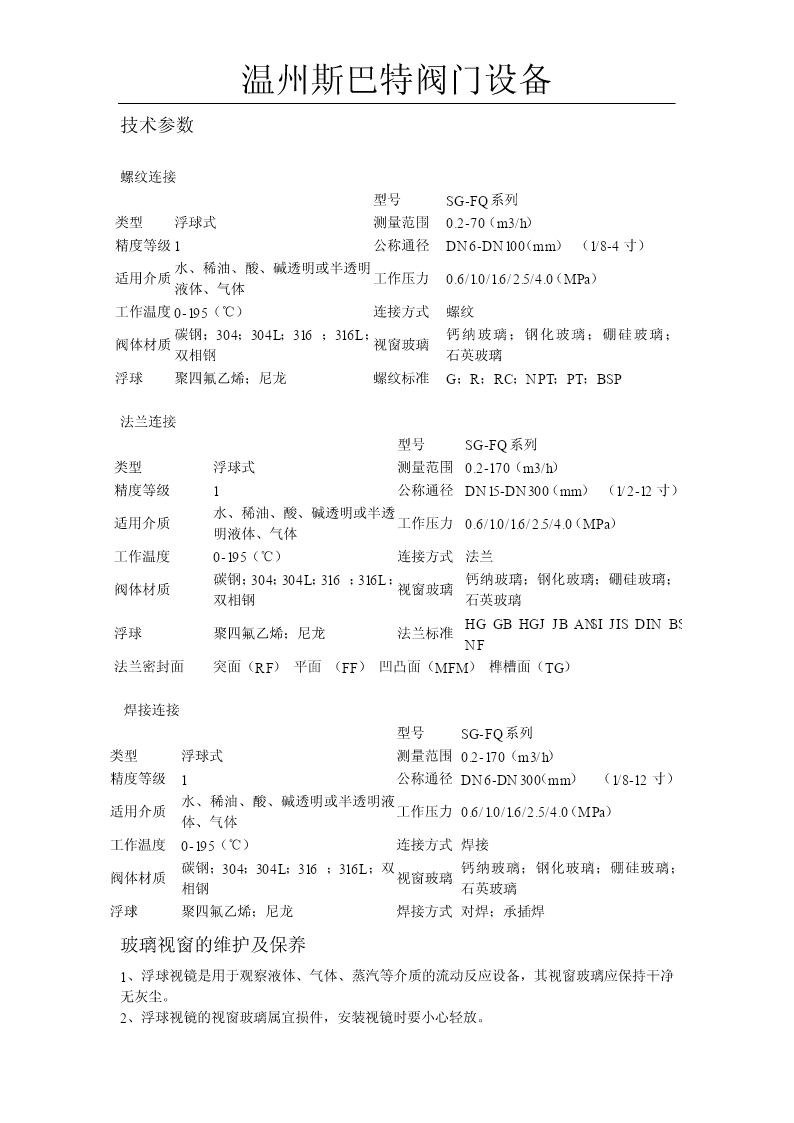

温州斯巴特阀门设备浮球视镜简介学名：动态浮球视镜别称：浮球观察器，管道浮球视镜，直通式浮球视镜，浮球式水流视镜，浮球指示器型号：SG-FQ款式：SG-FQ-2；SG-FQ-4；SG-FQ-7；SG-FQ-9；SG-FQ-12；SG-FQ-14；SG-FQ-29；SG-FQ-44；SG-FQ-11；SG-FQ-45；SG-FQ-60；SG-FQ-61；SG-FQ-70；SG-FQ-80；SG-FQ-85SG-FQ-200；SG-FQ-500浮球视镜（属视镜类）是观察管道内介质流动情况的必要附件。广泛用于冷却系统、稀油润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。工作原理通过视窗玻璃透光式前提下目视浮球或动或静判断介质是否流动或流速快慢情况，从而达到管路及设备是否正常运行。基础知识浮球视镜（属视镜类）与截止阀，保温阀是(属于阀门同类)它们使用特点，经过长期的观察、摸索和思考在直通视镜基础上进行性能改良技术创新的一种新型视镜类产品。浮球视镜结构组件浮球视镜由阀体、玻璃视窗、浮球、紧固帽、网、密封圈六大元件组成。阀体：碳钢或不锈钢铸造，进出口由N型设计玻璃：钙纳玻璃；钢化玻璃；硼硅玻璃；石英玻璃浮球：聚四氟乙烯；尼龙紧固帽：螺纹并帽；法兰片网：精密过滤网（防止浮球随介质流进出口及杂质进入阀腔保护浮球正常运作）密封圈：丁晴橡胶垫片聚四氟乙烯垫片金属垫片石墨垫片浮球视镜设计特点阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。制造工艺数控化，质量更可靠。多元化连接方式适应行业标准更广。安装方式垂直或水平双用，拆卸更便捷。双视窗或单视窗结构透视度高观察更便利。视窗易拆卸，维护及保养一体化设计更合理。其更为重要设计特点为阀体进出口为N型结构，介质至进口到出口经过N型流道在阀腔内带动浮球形成漩涡或浮动。从而判断介质是否流动或流速快慢情况。附注：当管道介质处于饱和状态且进出口有压差时经过N型流道才会形成漩涡，当管道介质处于不饱和状态且进出口有压差时经过N型流道此时不会形成漩涡而是浮动，当管道介质处于渗漏状态且进出口无压差时经过N型流道即无漩涡也无浮动。温州斯巴特阀门设备技术参数螺纹连接型号SG-FQ系列类型浮球式测量范围0.2-70（m3/h）精度等级1公称通径DN6-DN100（mm）（1/8-4寸）水、稀油、酸、碱透明或半透明适用介质工作压力0.6/1.0/1.6/2.5/4.0（MPa）液体、气体工作温度0-195（℃）连接方式螺纹碳钢；304；304L；316；316L；钙纳玻璃；钢化玻璃；硼硅玻璃；阀体材质视窗玻璃双相钢石英玻璃浮球聚四氟乙烯；尼龙螺纹标准G；R；RC；NPT；PT；BSP法兰连接型号SG-FQ系列类型浮球式测量范围0.2-170（m3/h）精度等级1公称通径DN15-DN300（mm）（1/2-12寸）水、稀油、酸、碱透明或半透适用介质工作压力0.6/1.0/1.6/2.5/4.0（MPa）明液体、气体工作温度0-195（℃）连接方式法兰碳钢；304；304L；316；316L；钙纳玻璃；钢化玻璃；硼硅玻璃；阀体材质视窗玻璃双相钢石英玻璃HGGBHGJJBANSIJISDINBS浮球聚四氟乙烯；尼龙法兰标准NF法兰密封面突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）焊接连接型号SG-FQ系列类型浮球式测量范围0.2-170（m3/h）精度等级1公称通径DN6-DN300（mm）（1/8-12寸）水、稀油、酸、碱透明或半透明液适用介质工作压力0.6/1.0/1.6/2.5/4.0（MPa）体、气体工作温度0-195（℃）连接方式焊接碳钢；304；304L；316；316L；双钙纳玻璃；钢化玻璃；硼硅玻璃；阀体材质视窗玻璃相钢石英玻璃浮球聚四氟乙烯；尼龙焊接方式对焊；承插焊玻璃视窗的维护及保养1、浮球视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。2、浮球视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。温州斯巴特阀门设备3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。以下提供国家标准玻璃制造工艺物理实验参数：耐温：钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃耐压：钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa铝硅玻璃≤6.4MP4、允许急变温度＜60℃，玻璃因温差过大造成
