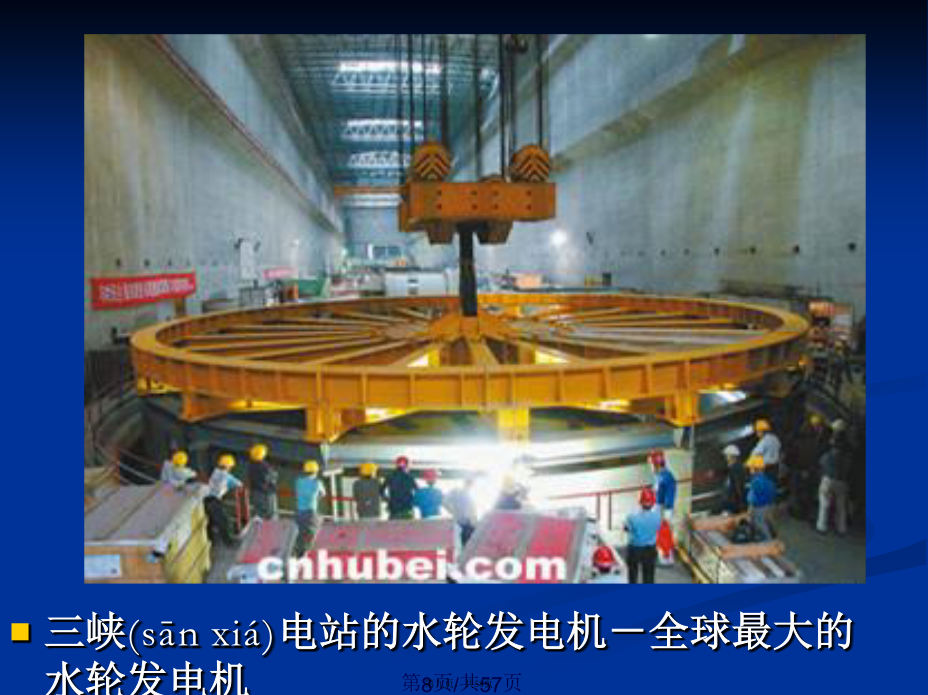

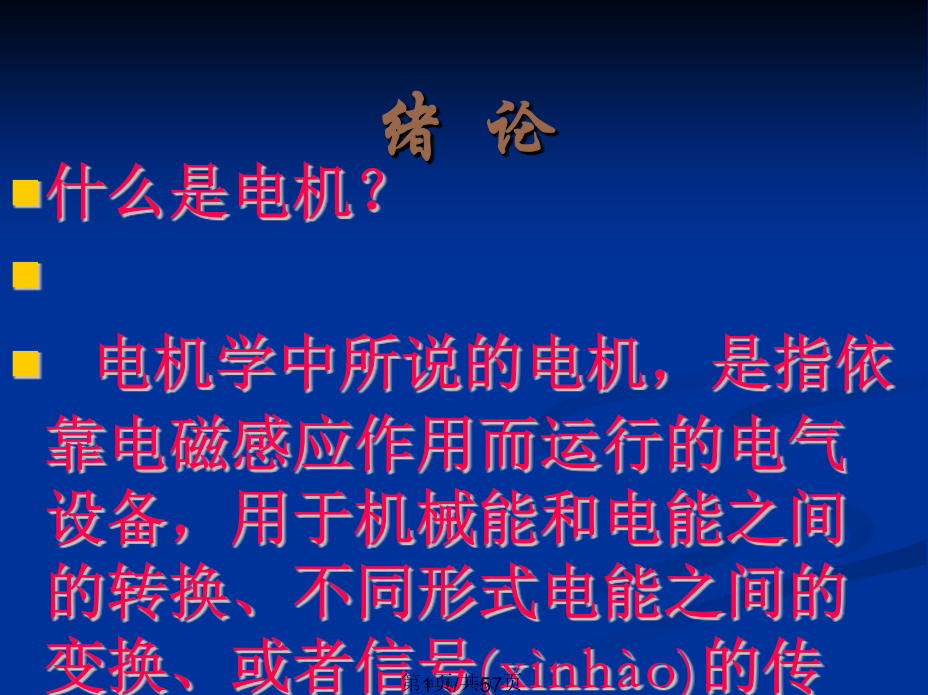

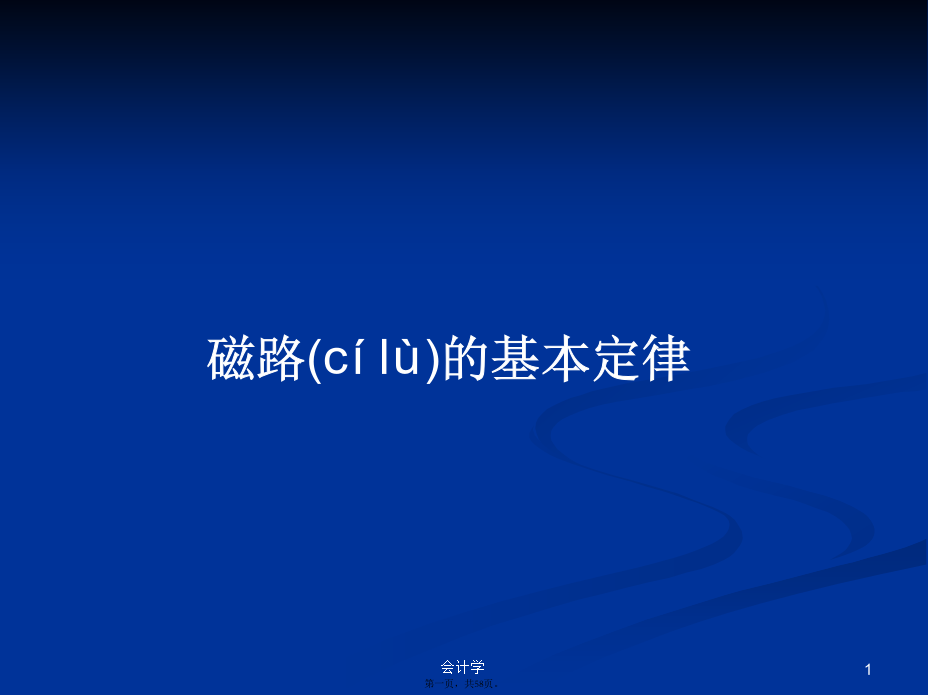

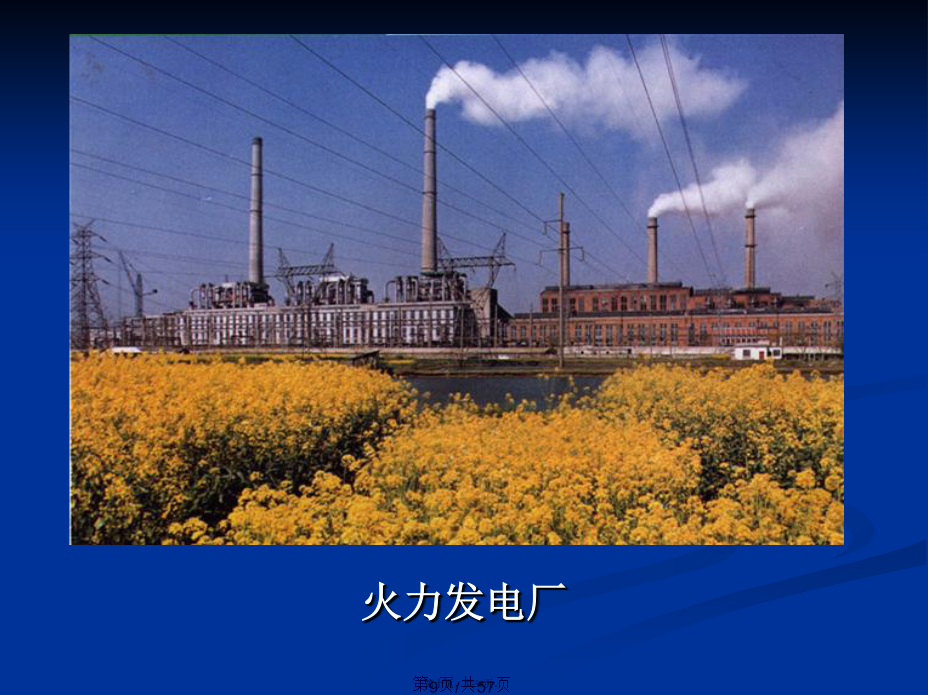

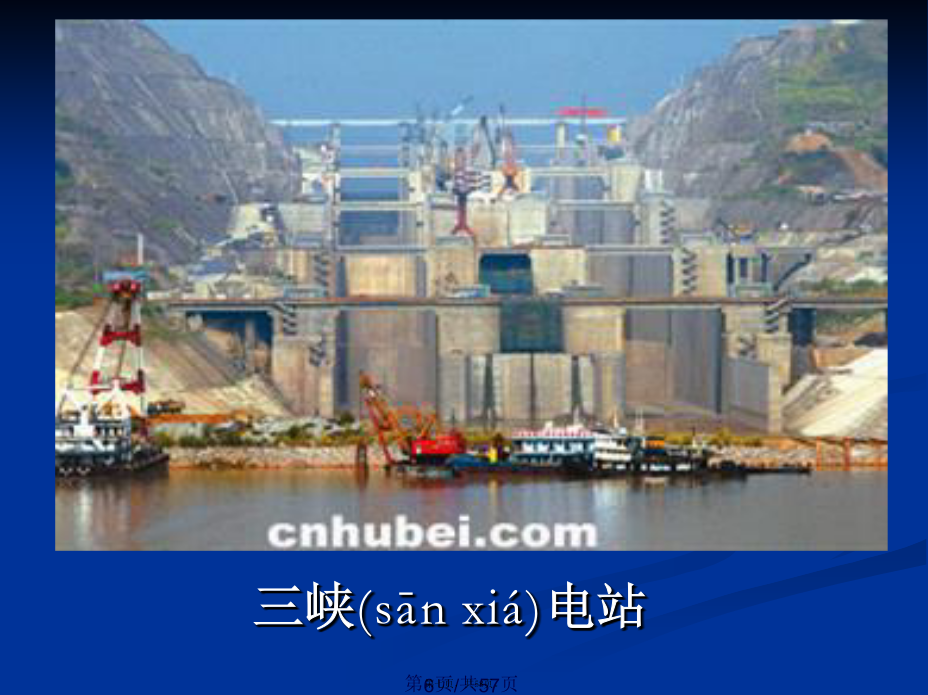

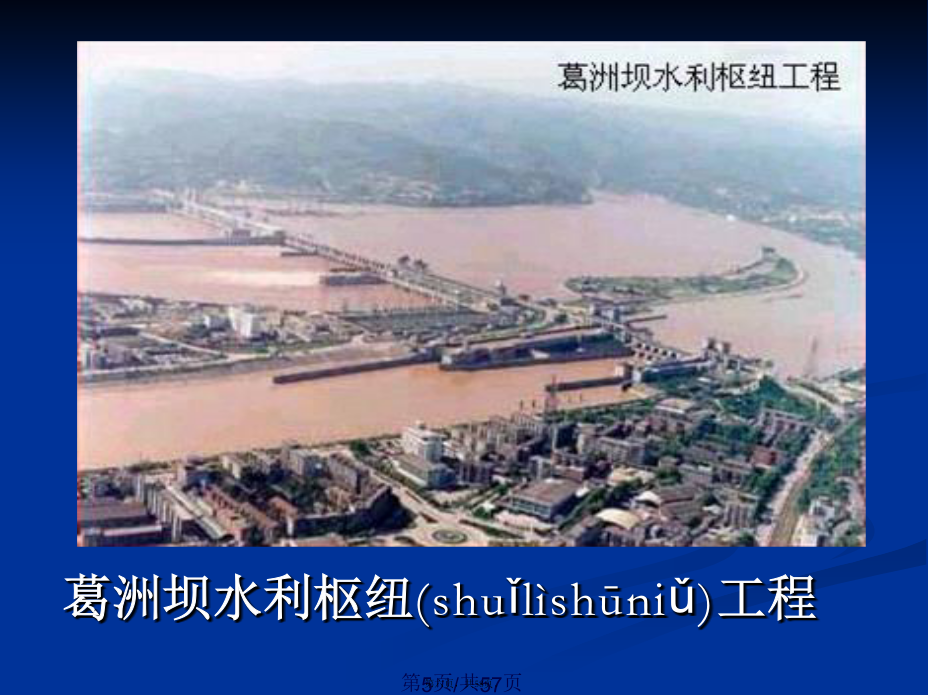

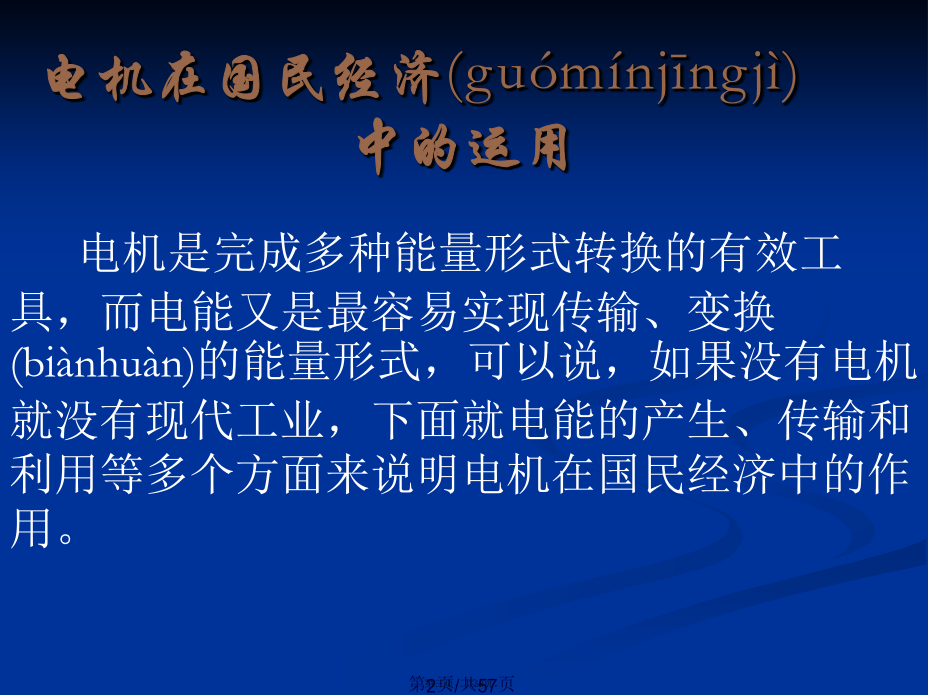

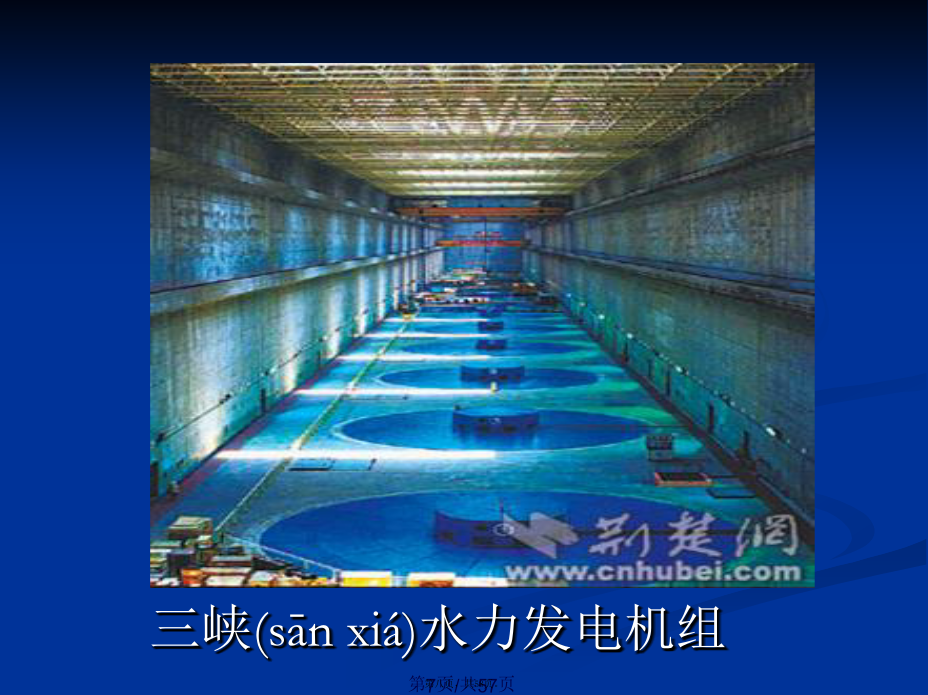

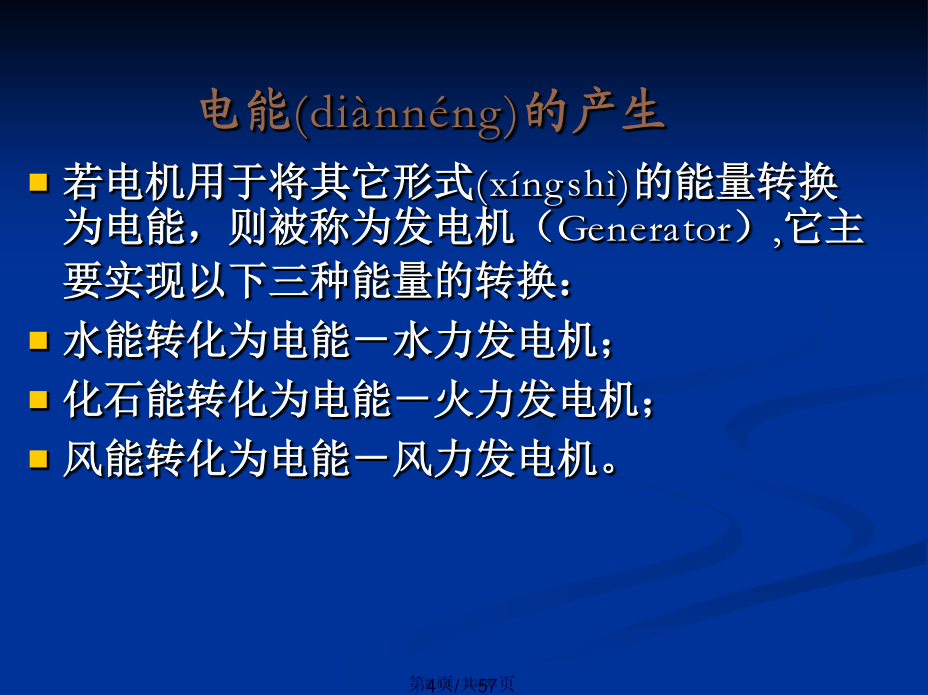

会计学绪论电机在国民经济(guómínjīngjì)中的运用电能(diànnéng)的产生葛洲坝水利枢纽(shuǐlìshūniǔ)工程三峡电站三峡水力发电机组三峡电站的水轮发电机－全球最大的水轮发电机火力发电厂火力发电机组丹麦Vesta公司(ɡōnɡsī)生产的风力发电机组电能(diànnéng)的传输、变换大型电力变压器（保定天威生产）配电(pèidiàn)变压器电路板上所使用的低压高频变压器电能(diànnéng)的利用哈尔滨电机厂生产(shēngchǎn)的1MW电机手机震动(zhèndòng)电机电动(diàndònɡ)自行车所用的无刷直流电机第一章磁路MagneticCircuit一磁场(cíchǎng)的基本常用量B、H、Φ之间的关系与电流流过的路径称为电路一样，磁通所通过的路径称为磁路。电流只能从导体中通过，但是磁通可以在任意介质中通过，磁通可以分为两部分。主磁通：由于铁心的导磁性能比空气要好得多（磁导率大），所以绝大部分磁通将在铁心内通过,这部分磁通称为主磁通。漏磁通：围绕载流线圈、部分铁心和铁心周围的空间，还存在少量分散的磁通，这部分磁通称为漏磁通。/三磁路的基本定律推导过程：以等截面无分支闭合铁心磁路为例：线圈N匝，电流i，铁心截面为A，磁路平均长度为l，磁导率为u3、磁路的基尔霍夫定律（2）磁路的基尔霍夫电压定律磁路和电路的几点差别：磁畴受磁场(cíchǎng)力而转动未磁化时，铁磁材料(cáiliào)的磁畴是无序排列的，对外不表现磁性。在外磁场的作用下，磁畴顺着外磁场方向转向，排列整齐，显示出磁性。（1）外磁场；（2）磁畴；（3）排列顺序二、磁化曲线和磁滞回线2、磁滞回线电工钢片实际测试的磁滞回线3、基本磁化曲线三、铁磁材料(cáiliào)永磁材料（钕铁硼）退磁曲线（第二象限）硅钢片（WHY－50，0.5mm）磁滞回线四、铁心损耗变压器中的涡流分布情况（Infolytica软件(ruǎnjiàn)计算）第三节直流磁路的计算磁路计算正问题的步骤：1）将磁路按材料(cáiliào)性质和不同截面尺寸分段；2）计算各段磁路的有效截面积Ak和平均长度lk；3）计算各段磁路的平均磁通密度Bk，Bk=Φk/Ak；4）根据Bk求出对应的Hk；5）计算各段磁位降Hklk，最后求出F=∑Hklk。一、简单(jiǎndān)串联磁路解：（1）将磁路分为铁心和气隙两个部分；二、简单并联(bìnglián)磁路解：总磁动势和励磁电流为：第四节交流磁路的特点第一章结束感谢您的观看(guānkàn)。
